光伏板面自动清洁作业机器人结构设计

　　这套设备的设计初衷，是解决集中式光伏电站、分布式工商业光伏阵列日常运维中，板面积灰、落尘、鸟粪残留导致发电效率折损的实际痛点。在西北戈壁、荒漠电站场景下，浮尘随大风附着在光伏板玻璃表层，常规人工清洁不仅作业效率低，高空斜置板面的作业安全风险高，人工持毛刷、高压水枪作业还容易造成板面玻璃划伤、密封胶条进水等次生损伤，这套跨板行走的清洁机器人就是针对这类场景开发的专用作业装置。

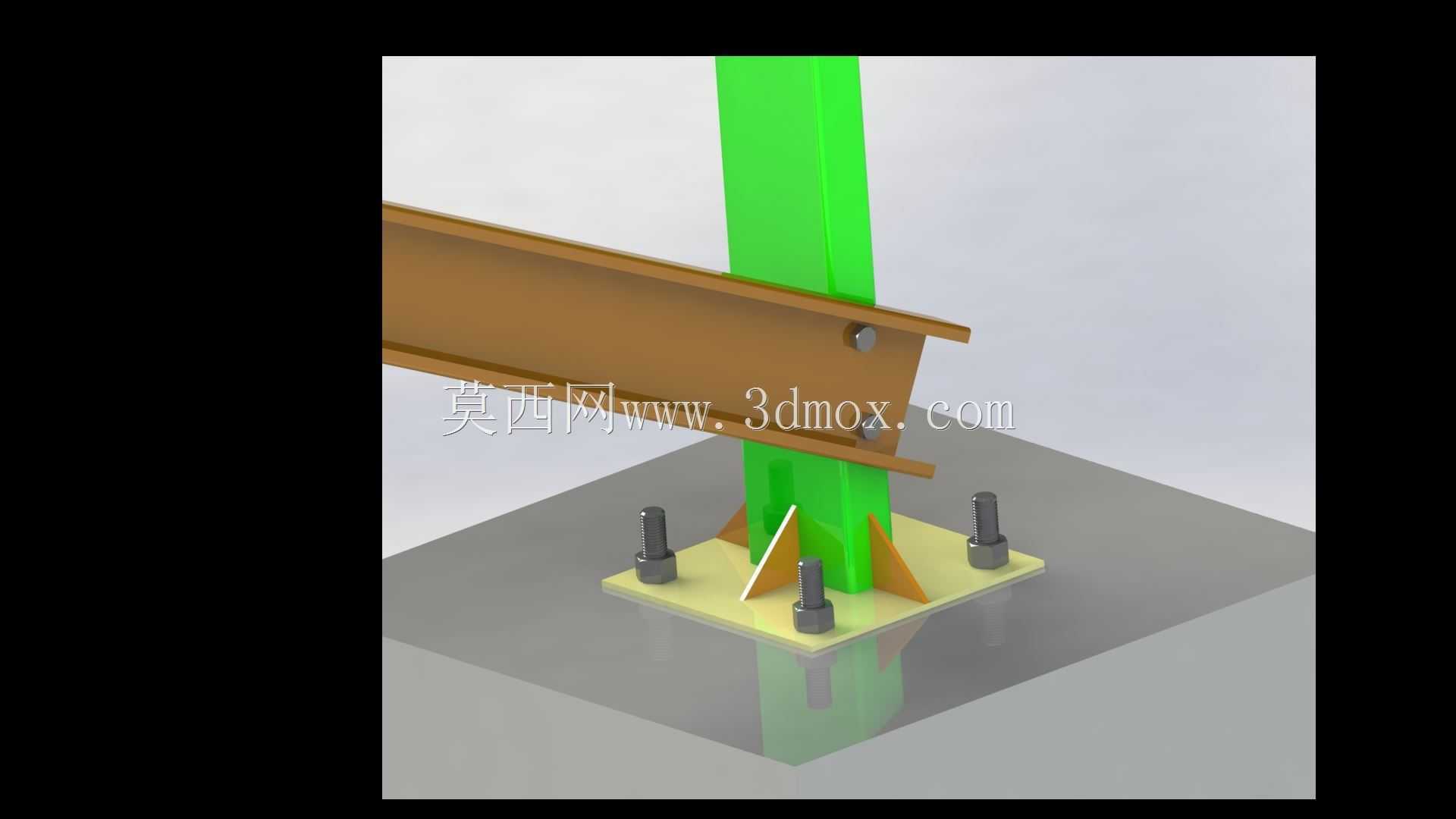

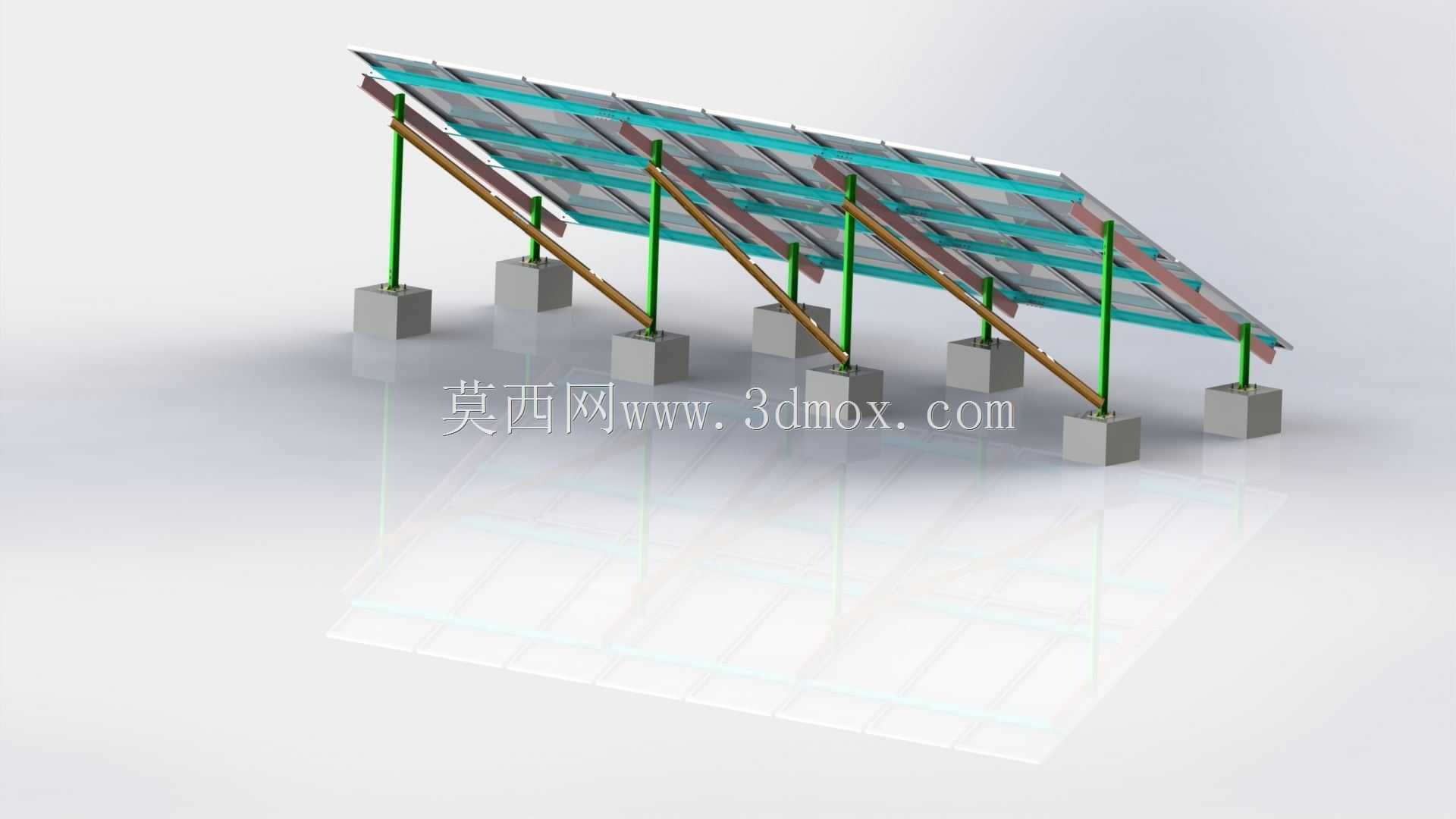

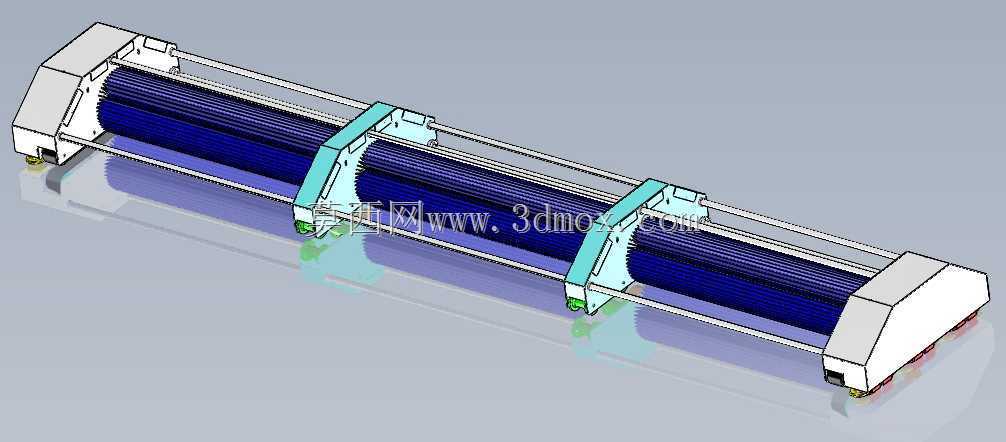

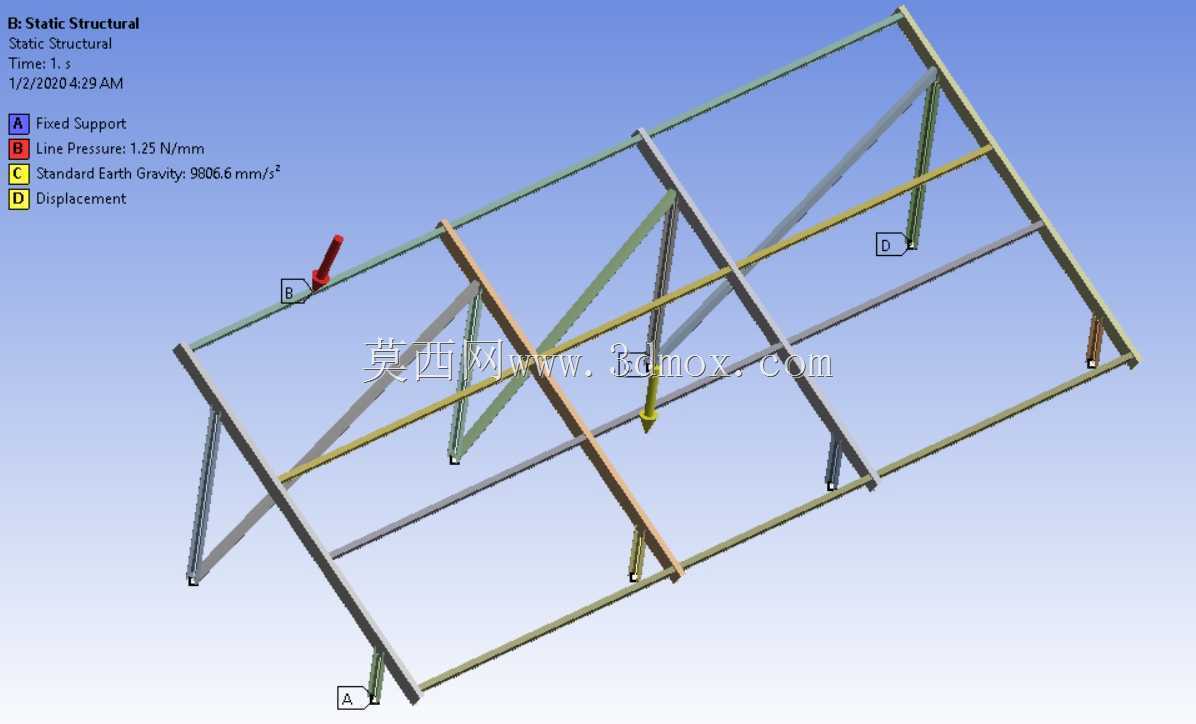

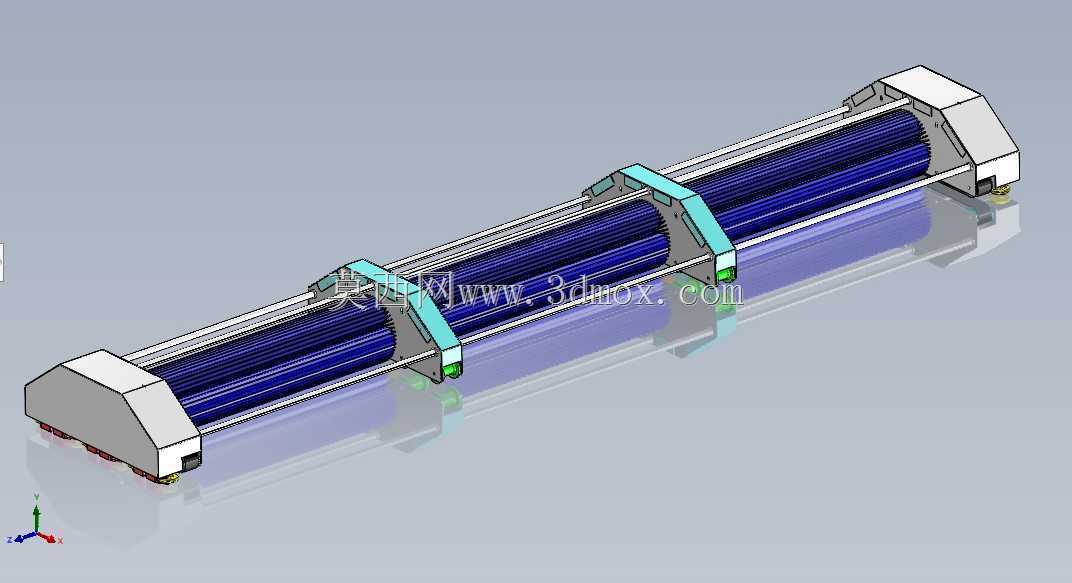

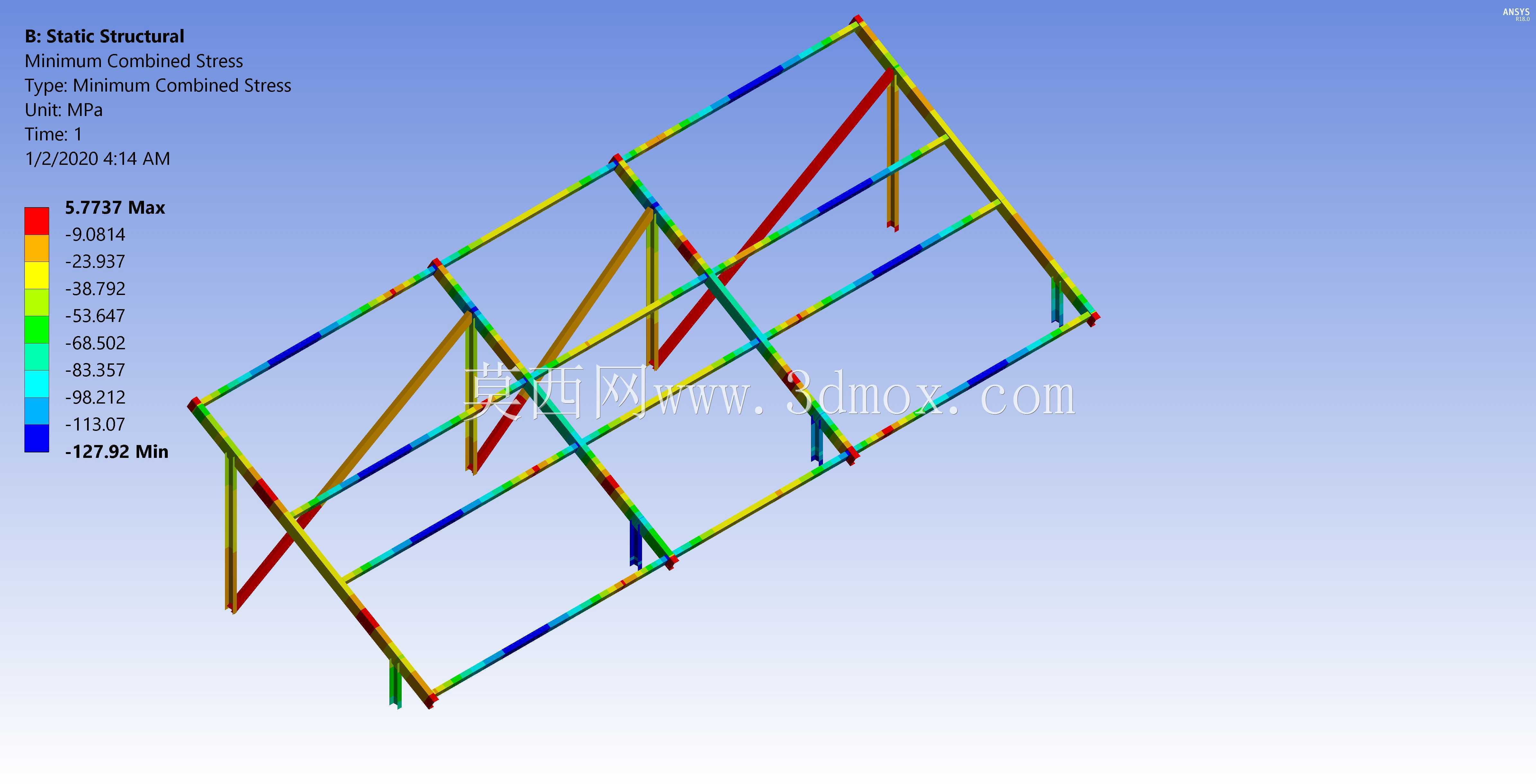

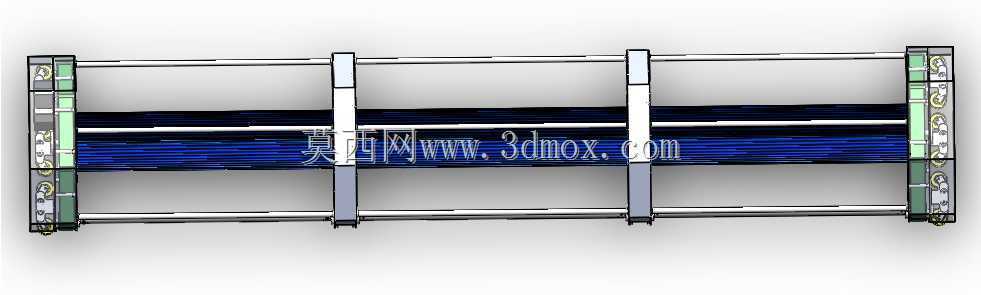

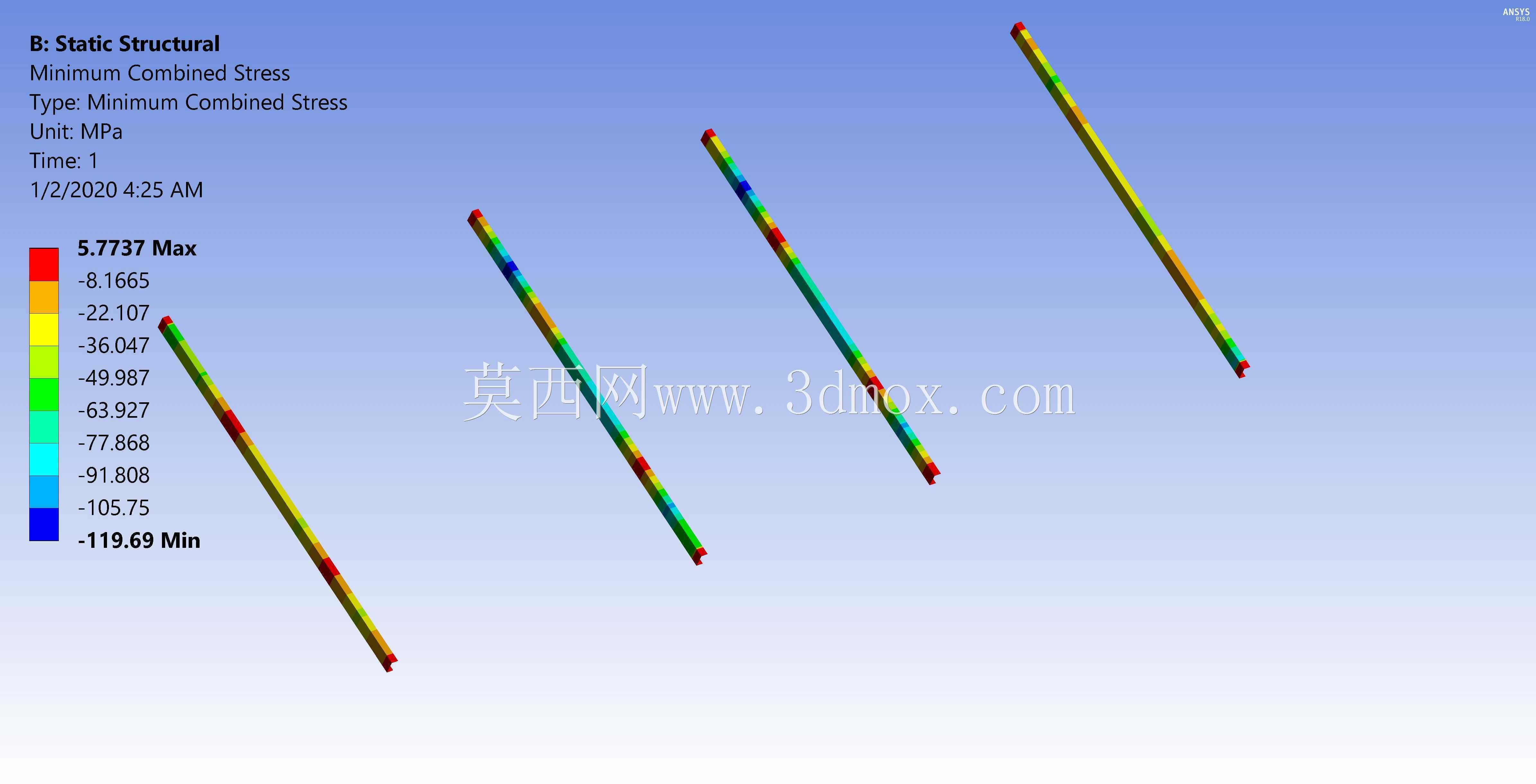

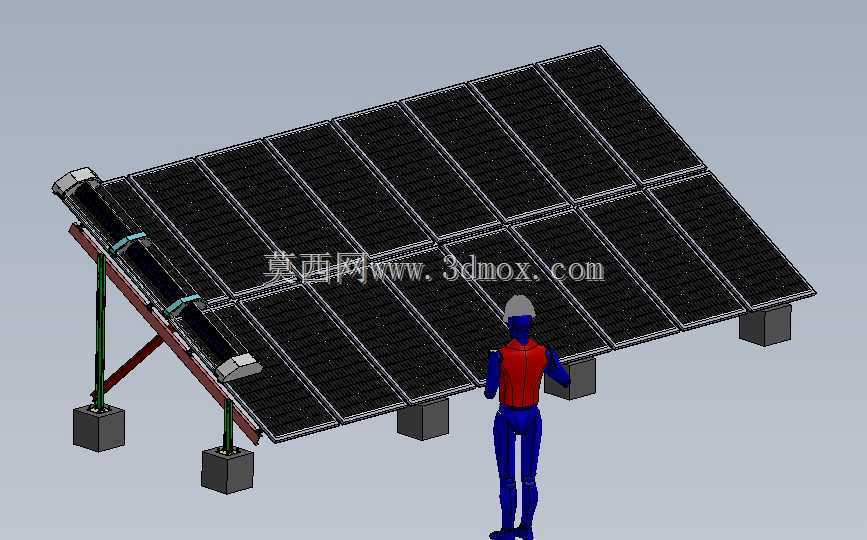

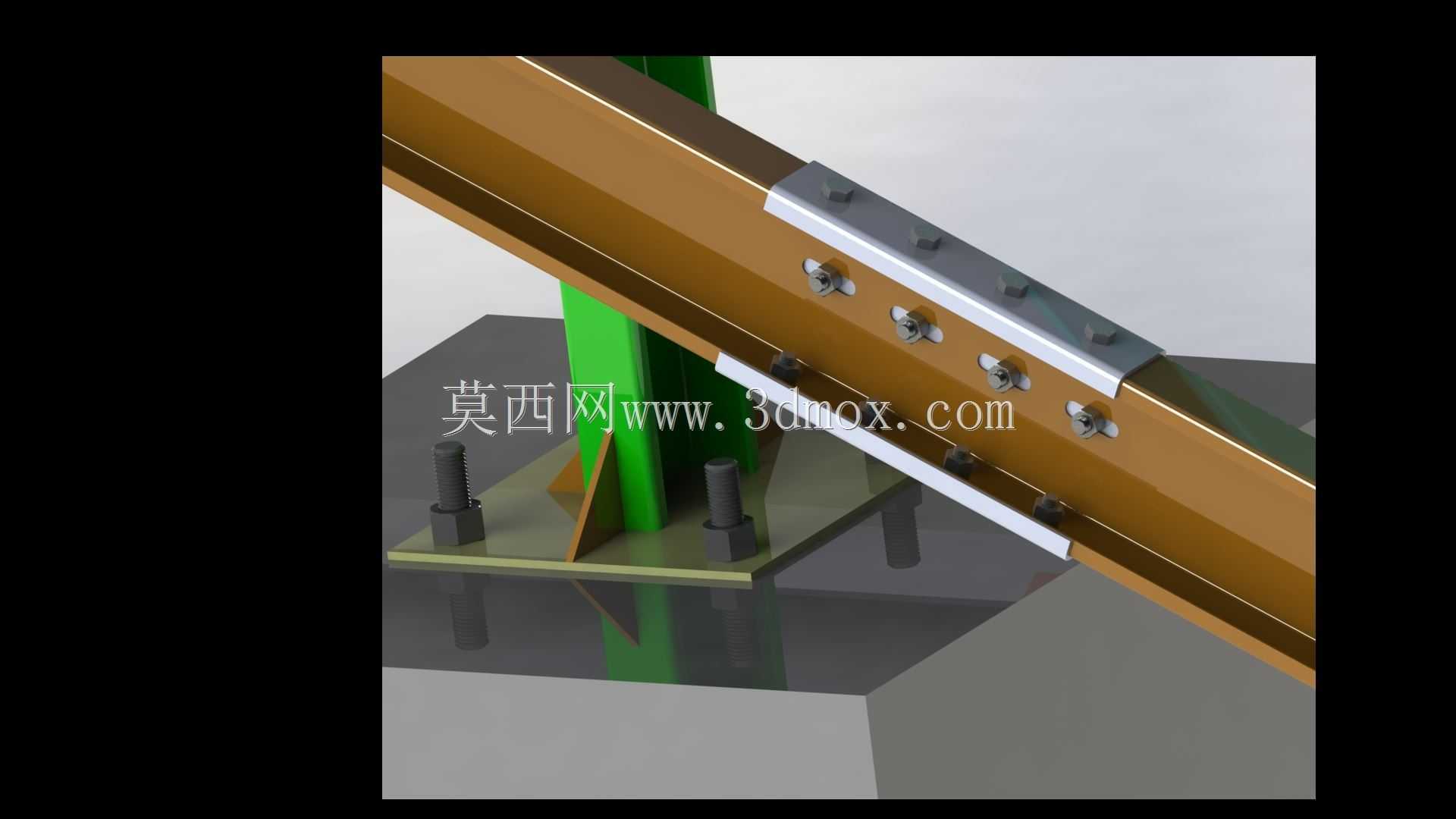

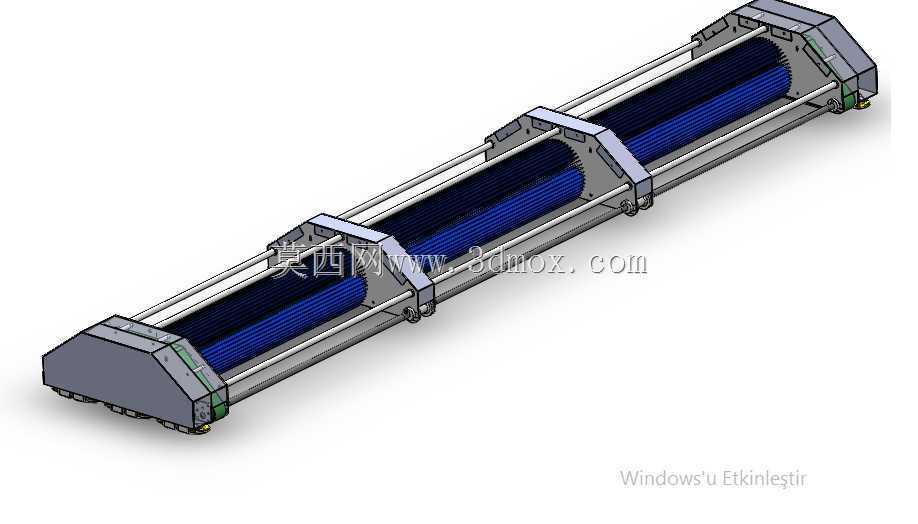

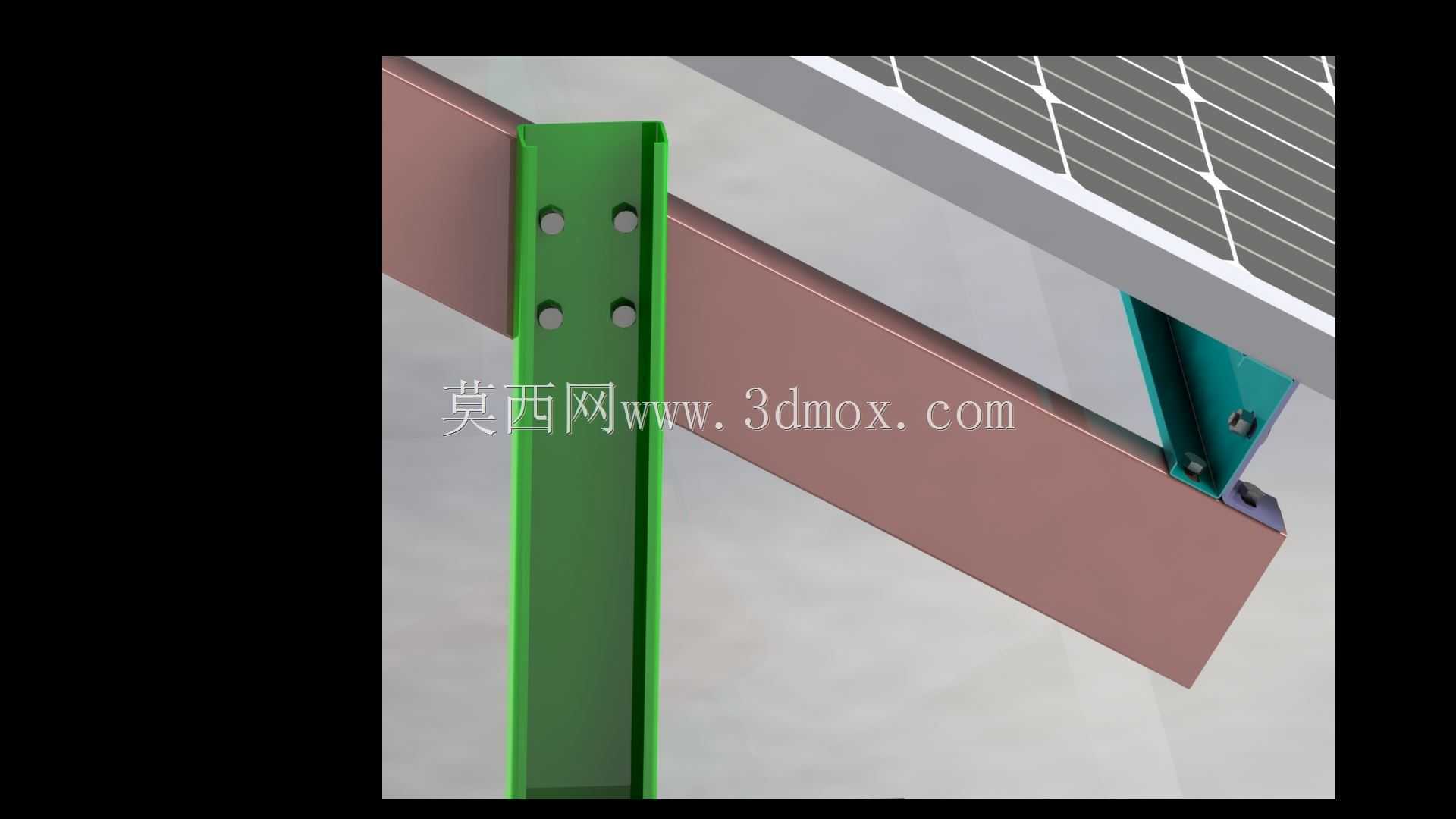

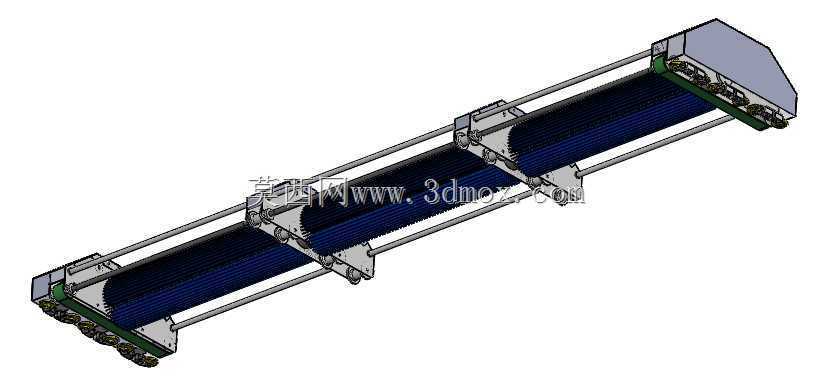

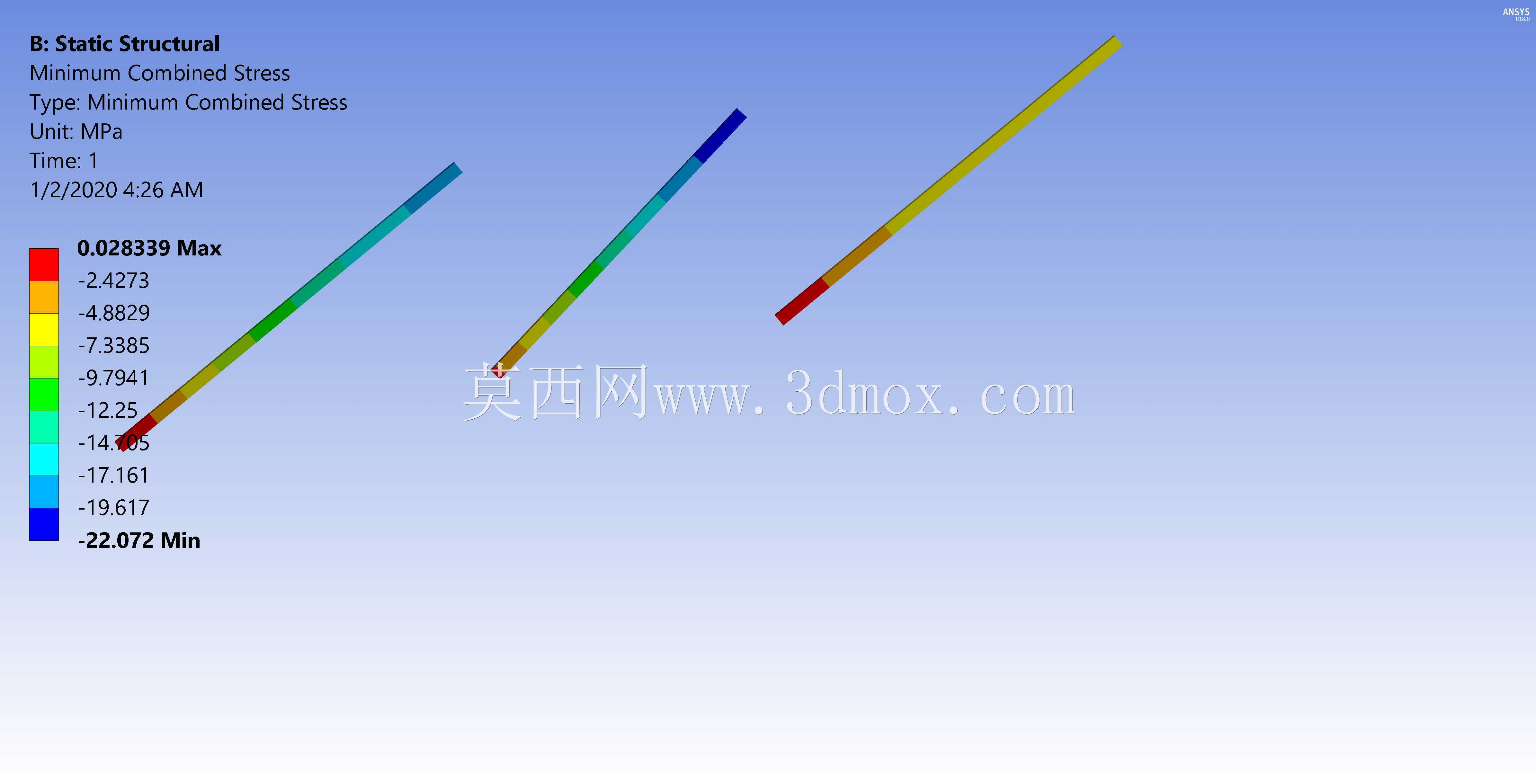

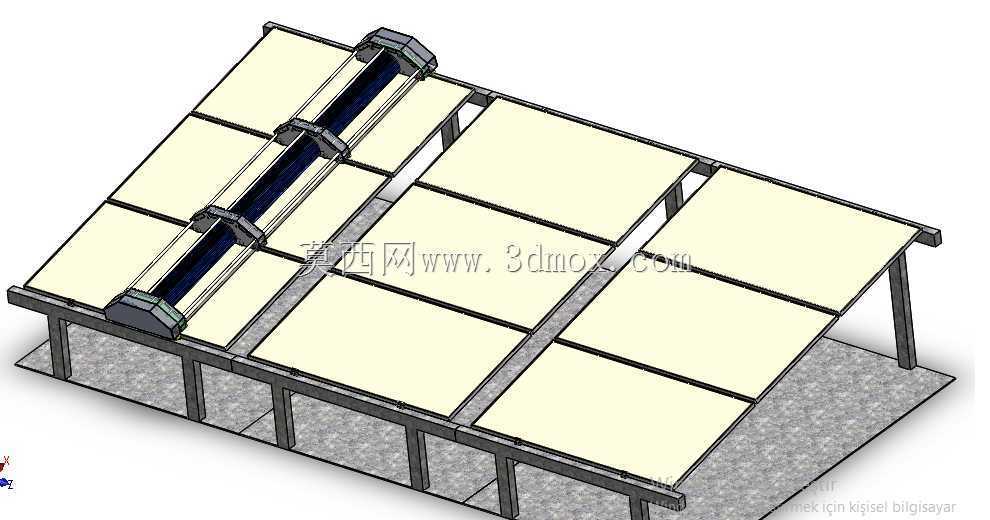

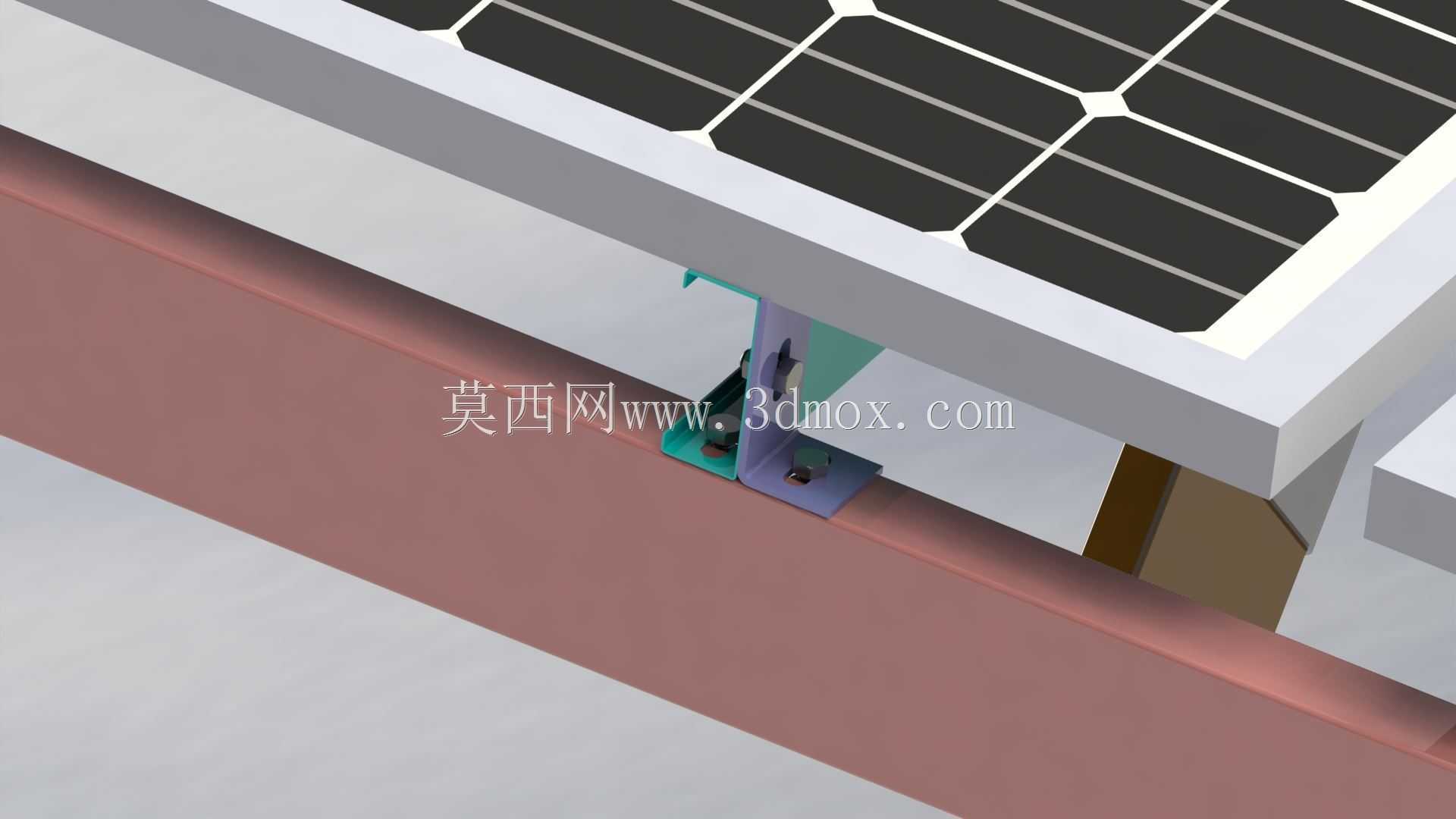

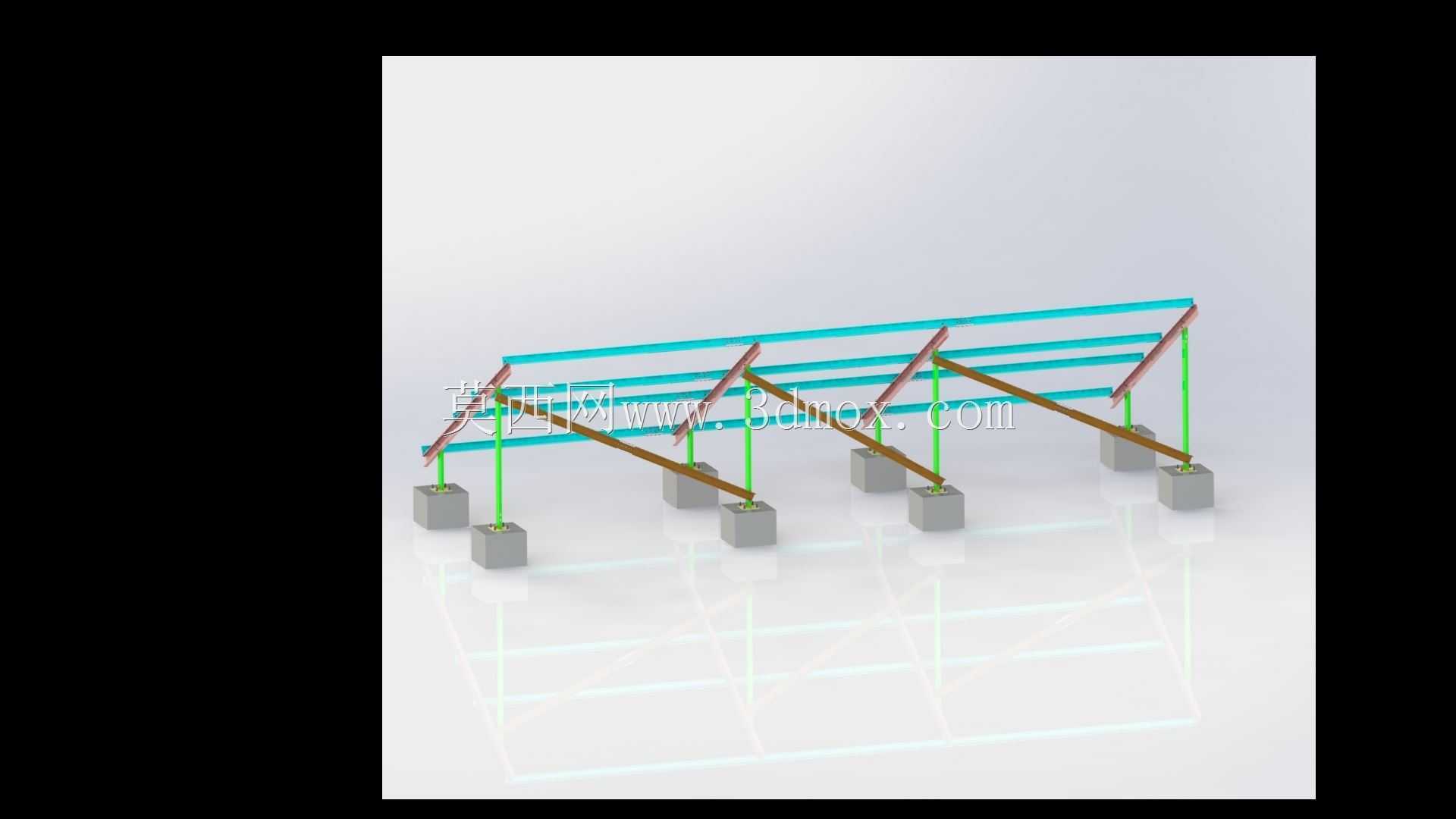

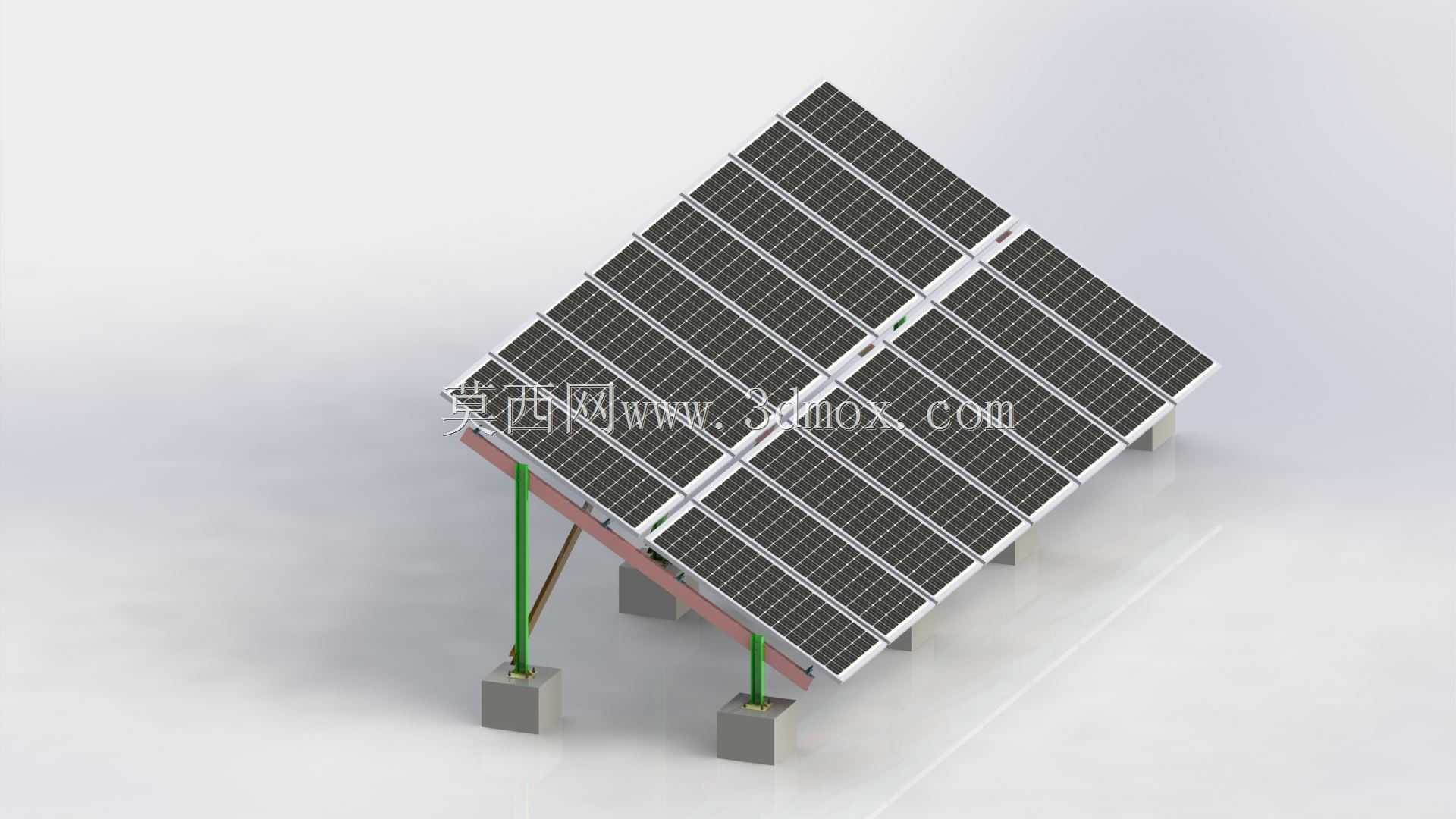

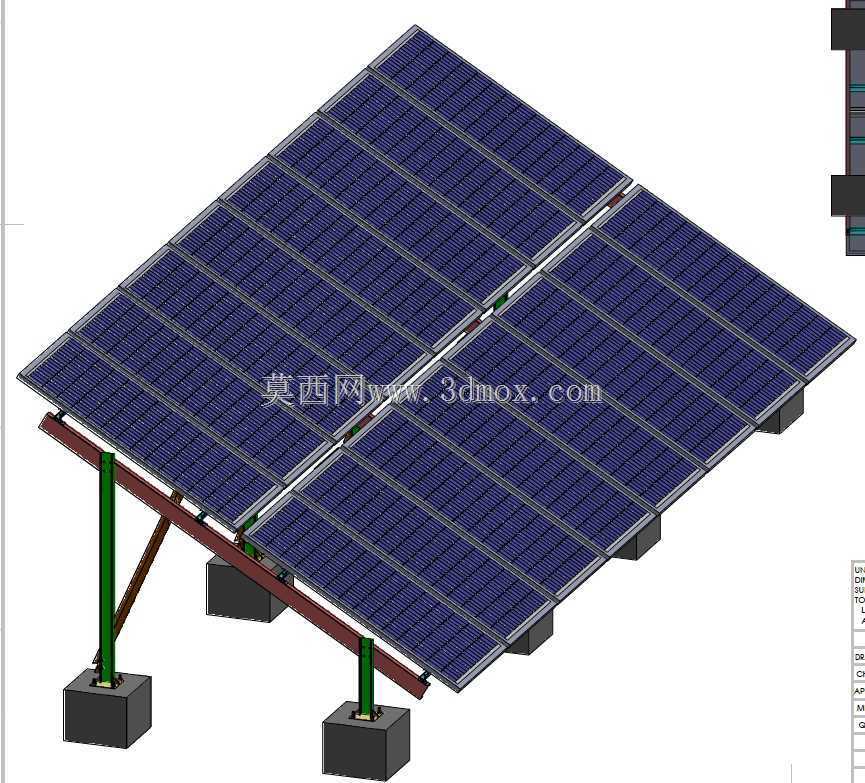

　　从结构布局来看，整套设备包含行走支撑机架、清洁执行模组、导向定位组件三个核心部分，适配常规倾角在25度到40度之间的固定式光伏阵列，单块光伏板常规尺寸为1650mm*990mm的主流组件规格，设备跨骑在光伏板阵列的上下边框位置，行走轮采用包胶材质，轮面做防滑纹理处理，既可以提供足够的爬坡摩擦力，也不会刮伤光伏板的铝合金阳极氧化边框。清洁执行端采用滚刷加刮板的组合结构，滚刷刷毛选用耐磨尼龙丝，丝径控制在0.15mm，既保证足够的清灰力度，又不会划伤光伏板表层的钢化玻璃，滚刷后方配套的橡胶刮板可以将残留的水渍、附着较牢的污渍刮除干净，作业过程中不需要额外接入高压水源，干刷状态下即可完成日常浮尘清洁，针对重度积灰场景也可配套微量喷淋组件，用水量仅为人工高压水枪清洁的十分之一，大幅降低光伏电站的清洁水耗，尤其适配缺水地区的电站运维需求。

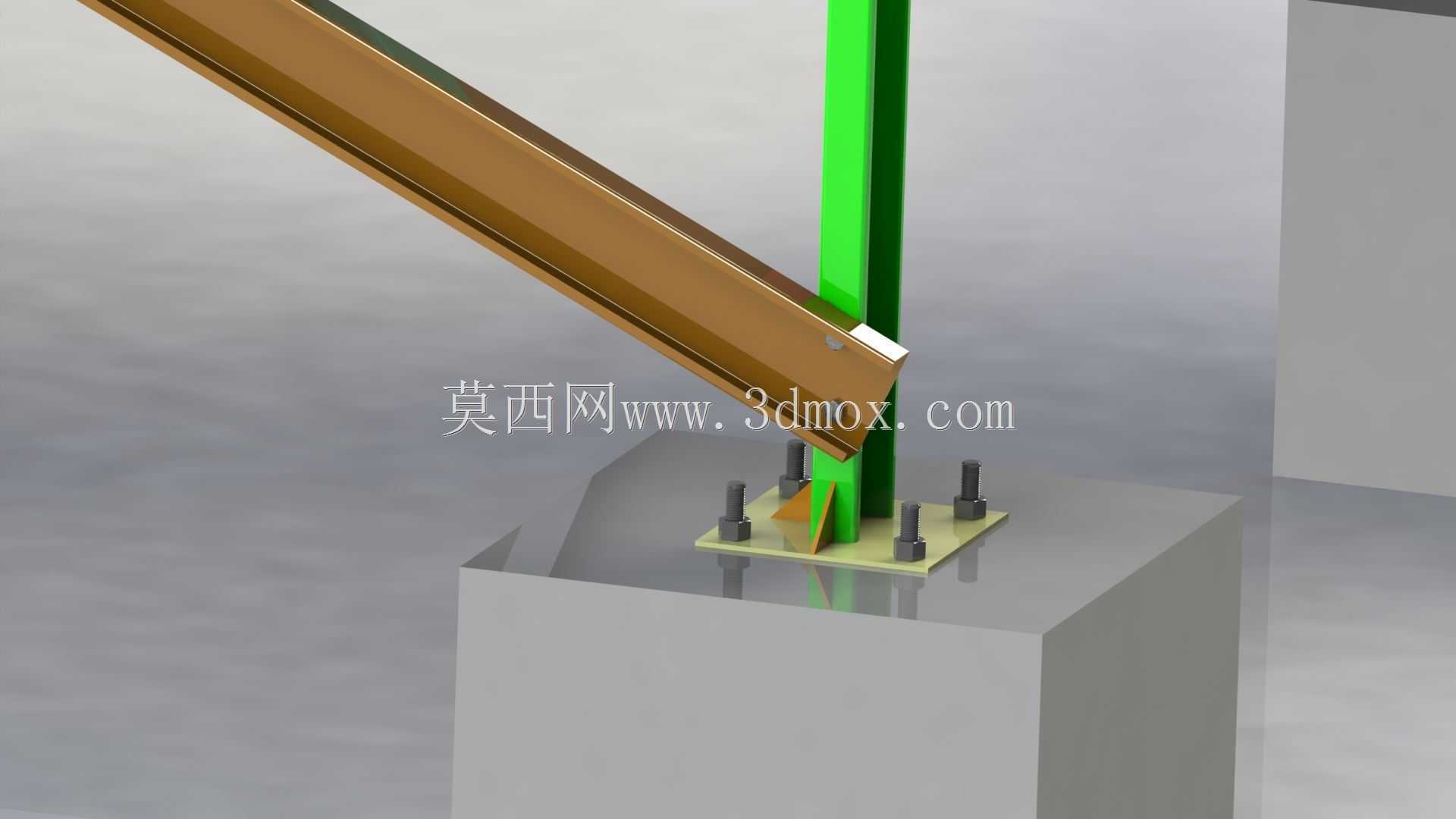

　　设计过程中重点考虑了设备的跨板通行能力，光伏阵列相邻板组之间存在20mm到50mm的安装间隙，部分老旧电站还存在板面高低差、边框变形的情况，行走机构的悬挂部分做了自适应浮动设计，浮动行程可达80mm，能够在不调整安装姿态的情况下顺利通过间隙与小幅错位，不需要在每一排光伏板上单独布置轨道，大幅降低了设备的部署成本。设备的整体重心控制在光伏板板面的垂直投影范围内，即使在40度倾角的板面上作业，也不会出现倾翻风险，整机自重控制在18kg以内，不会对光伏板的支撑支架、压块造成额外的载荷负担，适配绝大多数已投运光伏电站的支架载荷设计余量。

　　导向定位组件安装在机架的前后两端，采用触边加光电传感器的组合检测方案，当设备行走到光伏阵列的边缘位置时，触边传感器先接触到阵列端部的限位挡块，随即触发换向信号，设备自动调头往回作业，不需要额外布置磁条、二维码等导航标识，部署时只需要将设备放置在阵列起始端即可自动完成整排板面的清洁作业。设备的供电采用自带锂电池组方案，单次满电可完成超过200块标准光伏板的清洁作业，充电接口做了IP65级防水密封，可适应户外雨天、凝露、高低温的复杂作业环境，电气元件全部布置在机架中部的密封仓内，仓体做散热筋结构，夏季户外暴晒环境下仓内温度不会超过电子元件的额定工作温度范围，冬季低温环境下电池仓自带低温预热模块，保证零下20度环境下仍可正常启动作业。

　　从安装边界来看，设备不需要对现有光伏阵列做任何结构改造，支撑脚的开合范围可适配30mm到50mm厚度的不同规格光伏板边框，压轮的压紧力可通过弹簧调节，既保证行走时不打滑，也不会因为压紧力过大导致边框变形。清洁滚刷的转速设计为120转每分钟，转速过高会导致扬尘二次附着在已经清洁过的板面，转速过低则清洁力度不足，经过多轮现场测试，这个转速区间可以在清洁效果和扬尘控制之间达到最优平衡。滚刷的磨损补偿采用自适应弹簧结构，随着刷毛的磨损，弹簧会自动推动滚刷贴近板面，始终保持刷毛与玻璃面的合适接触压力，不需要人工频繁调整间隙，日常维护只需要每三个月检查一次刷毛磨损情况，半年做一次行走轮轴承的润滑即可，运维工作量极低。

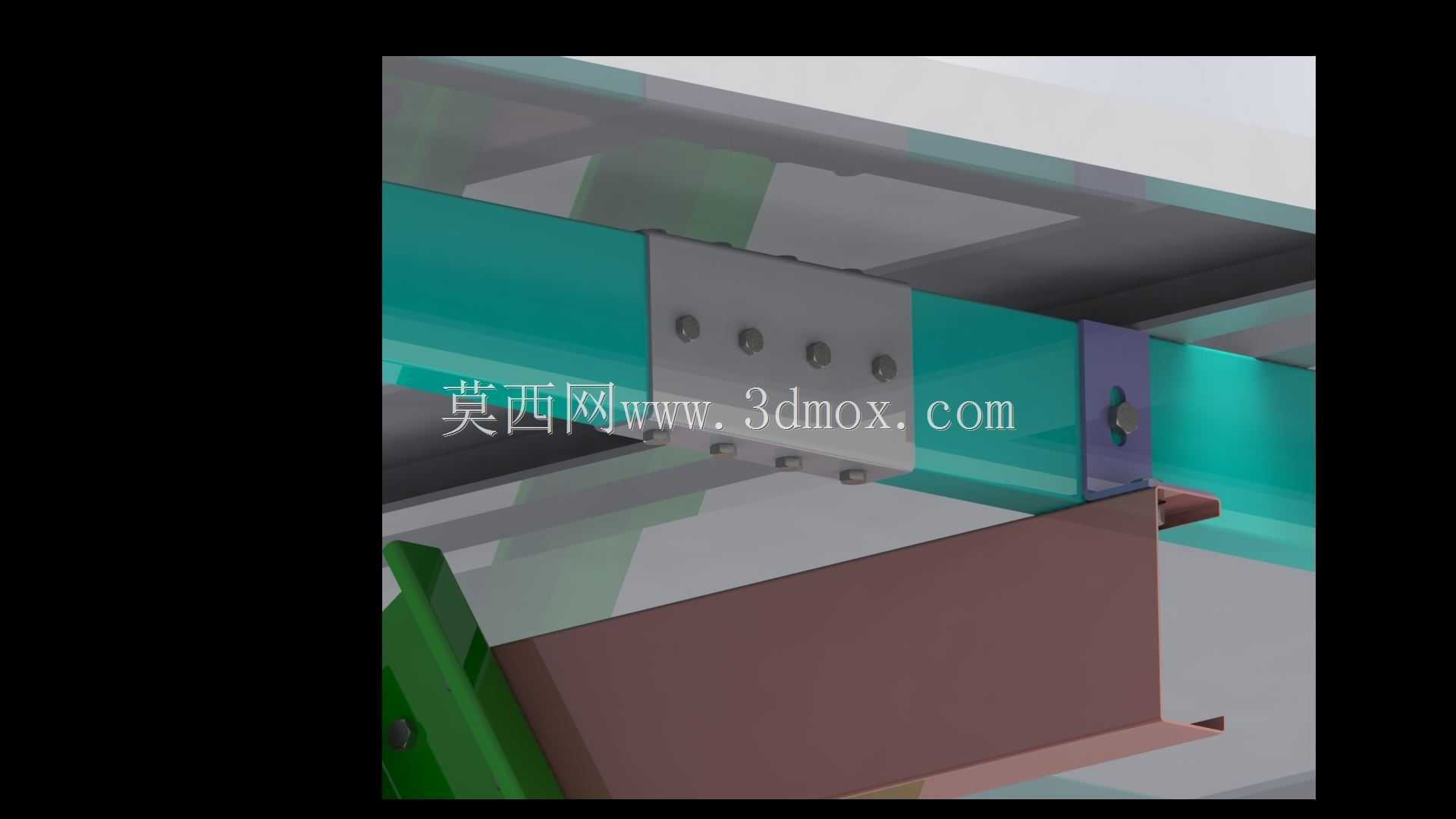

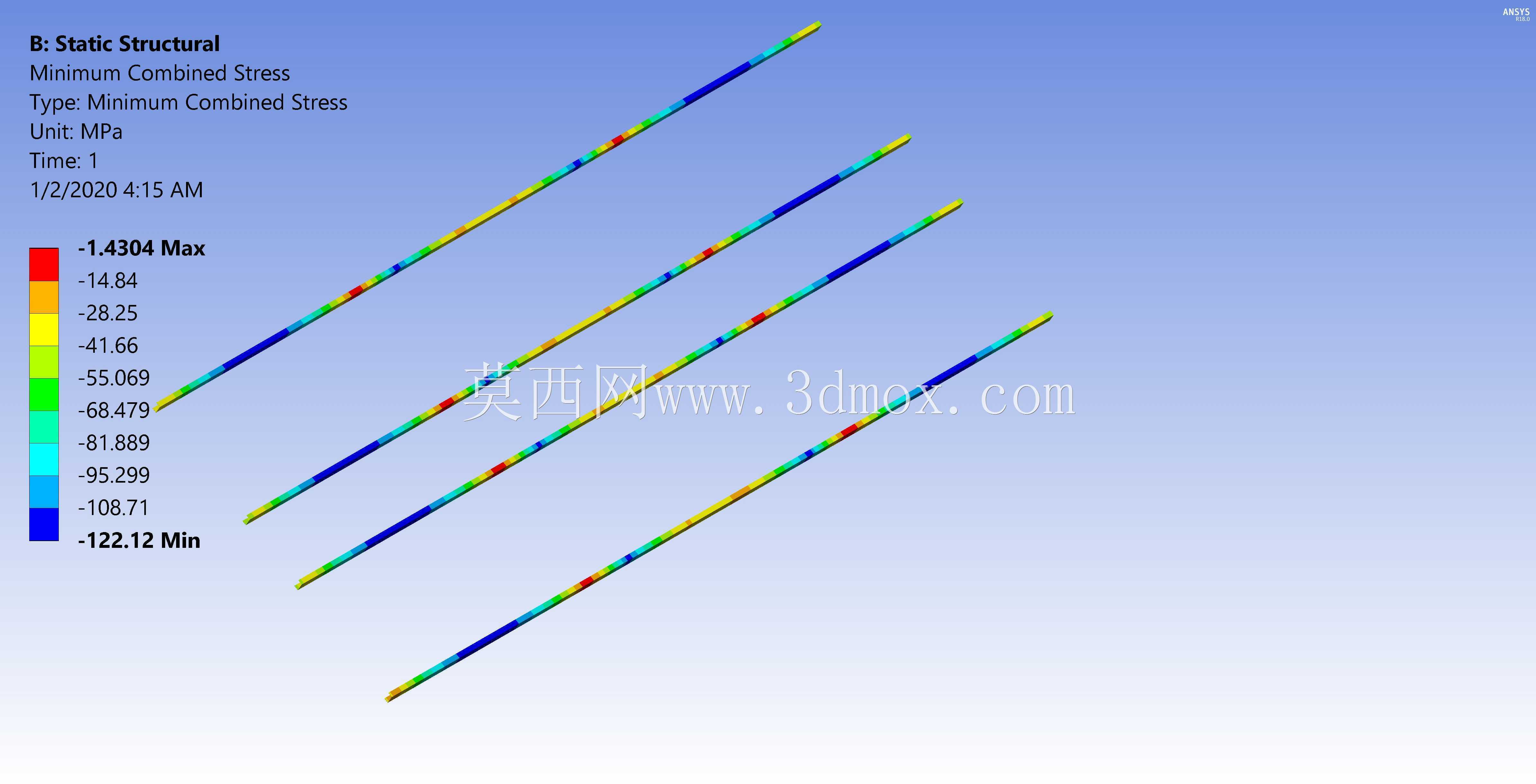

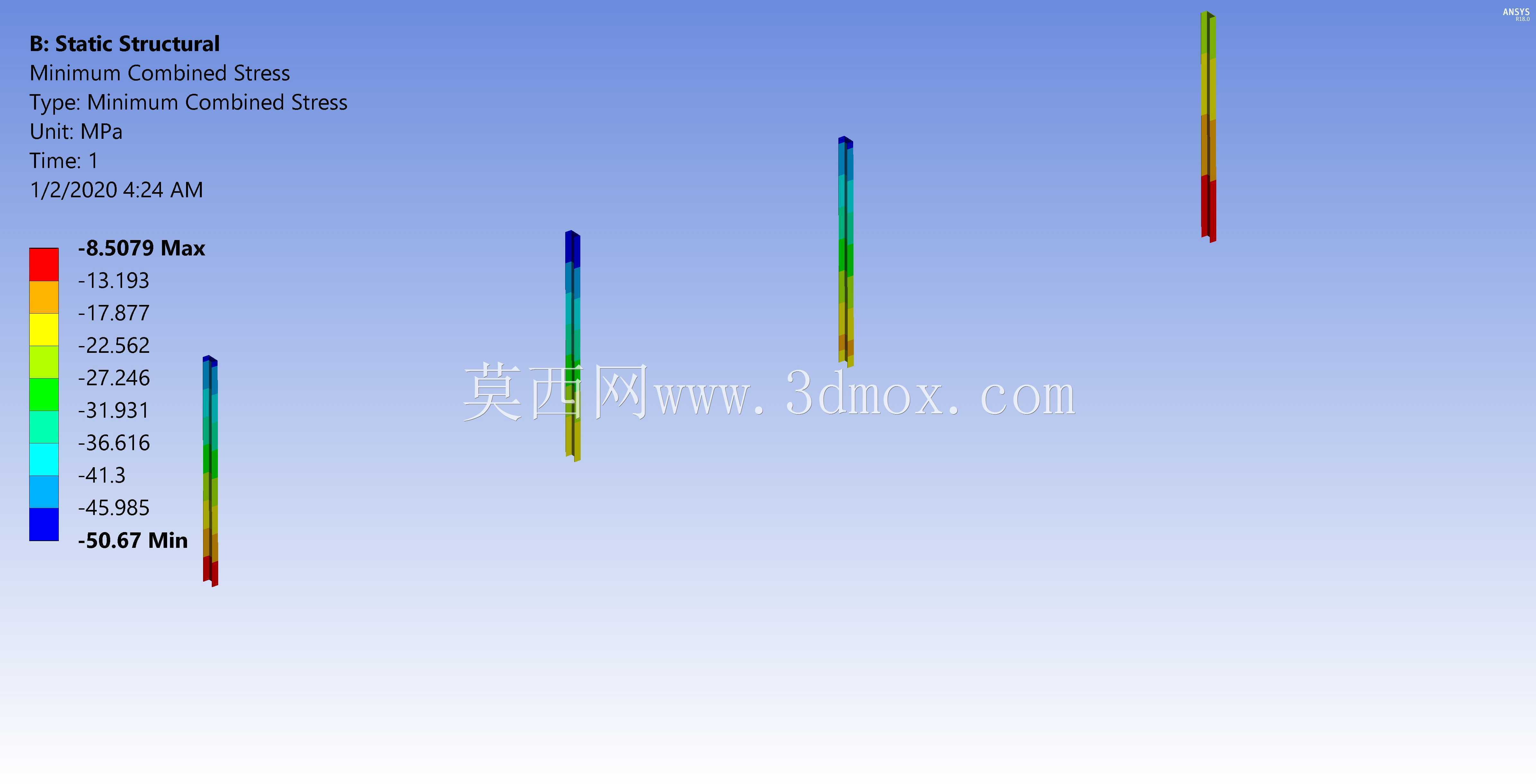

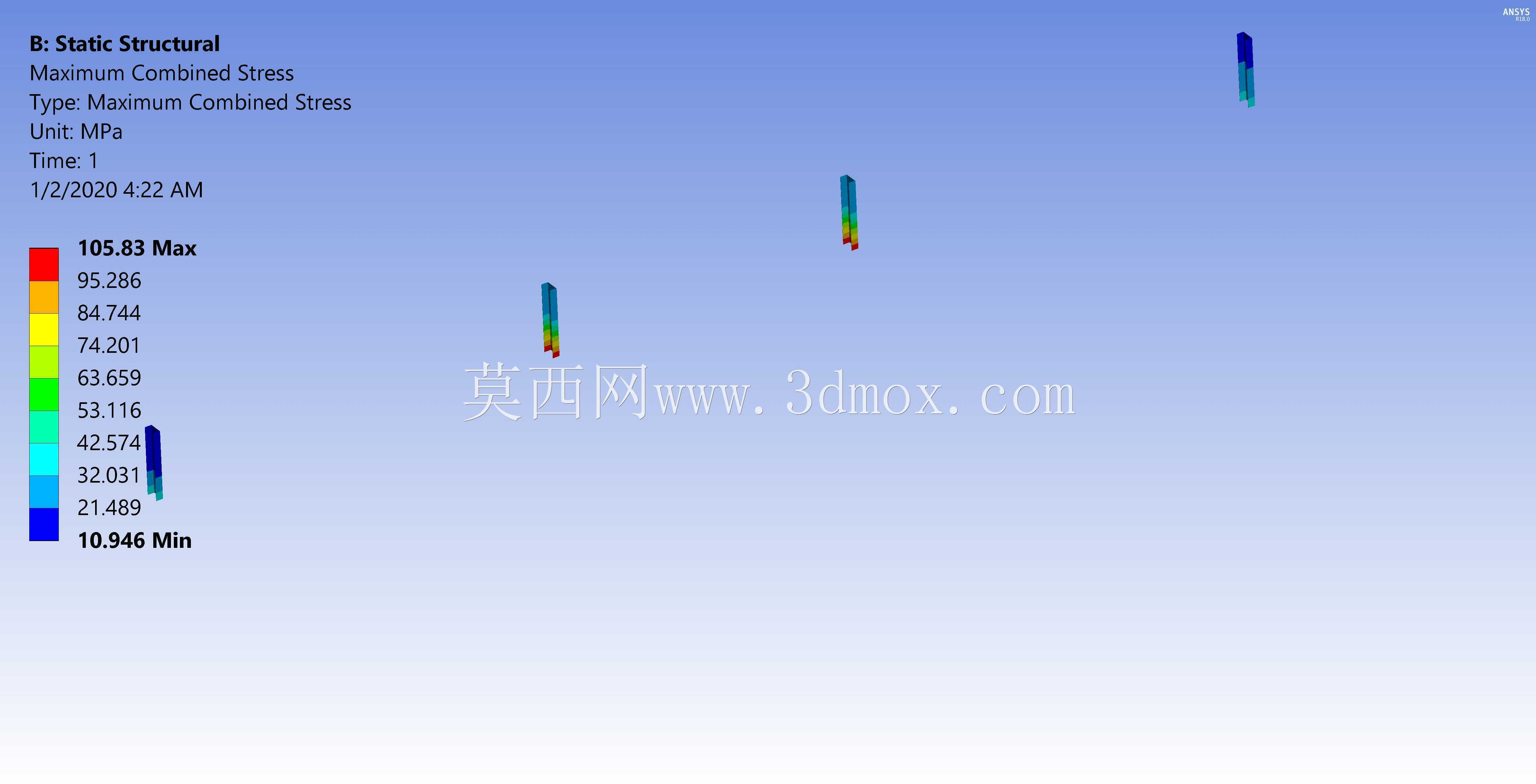

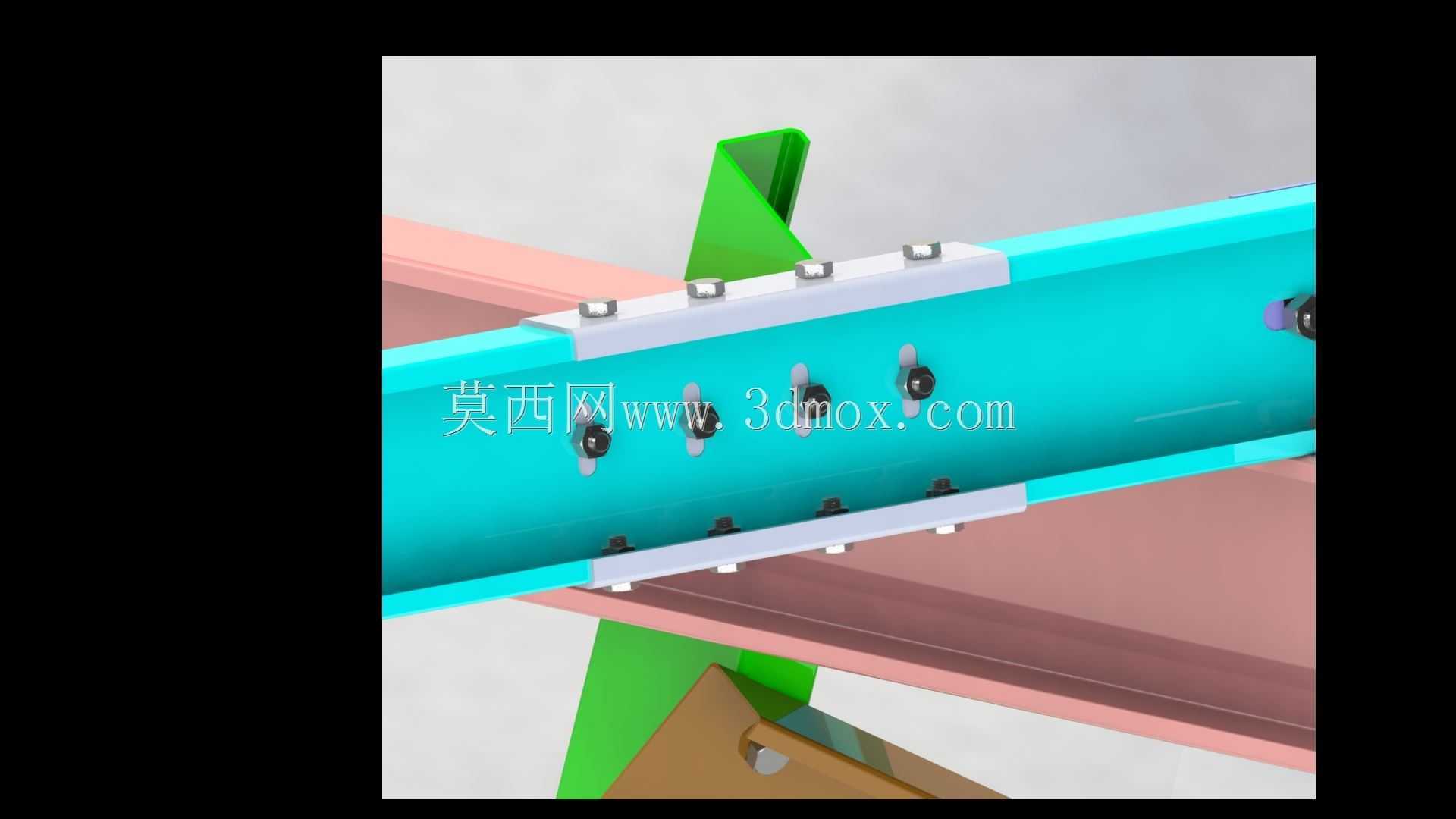

　　这套结构在建模过程中，所有配合面都做了公差匹配设计，行走轮与边框的配合间隙控制在2mm以内，既不会因为间隙过大出现行走跑偏，也不会因为间隙过小导致卡滞。机架主体采用铝合金型材拼接结构，连接角件做了加强筋处理，在保证整体结构强度的前提下尽可能降低自重，所有外露的紧固件都采用304不锈钢材质，避免户外长期使用出现锈蚀卡死的情况。针对沿海高盐雾、高湿度的光伏电站场景，设备的金属表面都做了喷塑防腐处理，电气接线的接头全部采用航空防水插头，可耐受盐雾腐蚀，满足不同地域光伏电站的使用需求。
