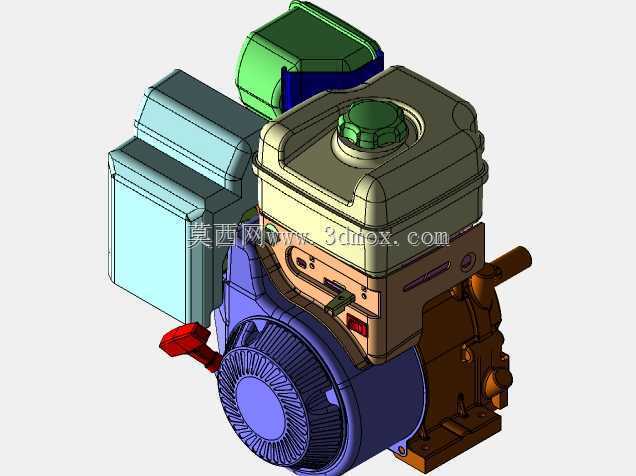

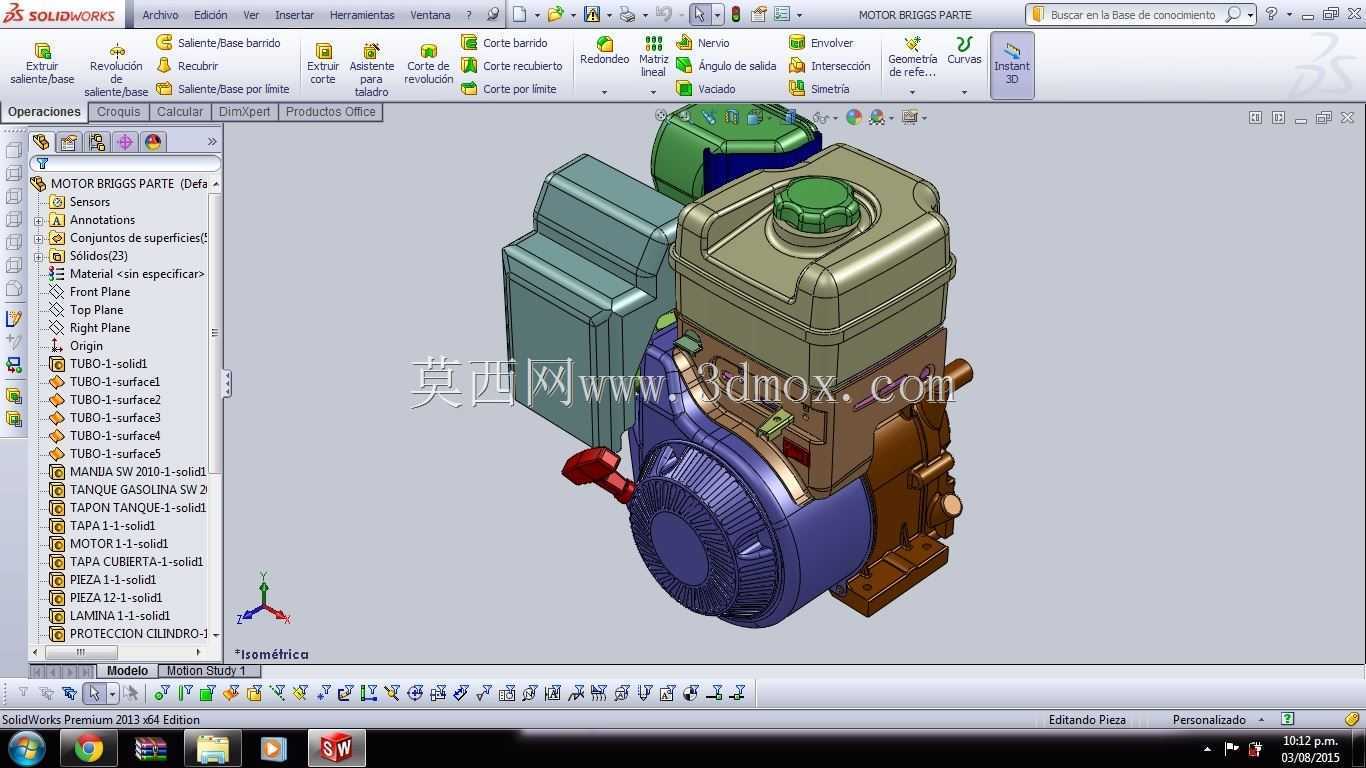

布里格斯10HP内燃动力机组结构三维设计

　　从结构设计逻辑来看，首先确定的是曲轴输出端的安装定位基准，输出轴采用标准键连接结构，轴伸长度、轴径尺寸、键槽规格完全匹配通用小型机具的连接接口，安装法兰的孔位分布遵循通用小型动力的配套规范，可直接对接水泵、发电机、微耕机、高压清洗机等常见负载设备，不需要额外制作转接法兰，大幅降低配套端的改造成本。冷却系统采用强制风冷结构，飞轮端集成离心式风叶，导风罩完全覆盖缸体与缸头的散热鳍片区域，设计时通过流体仿真验证了风道走向，确保高负荷连续运转时，缸头温度、缸壁温度控制在材料许用范围内，避免过热导致的动力衰减或者密封件老化失效。在小型通用动力配套领域，10马力级内燃动力单元是园林机械、小型工程机具、农用辅助设备、应急移动动力站的核心配套部件，这类动力单元需要兼顾紧凑安装尺寸、稳定输出特性、日常维护便利性，才能适配多场景下的挂载需求。这套布里格斯10HP动力结构的三维设计，完全围绕实际配套场景的安装边界展开，整体采用立式单缸布局，将燃油供给、燃烧做功、冷却散热、动力输出、启动组件整合在统一安装基准面上，避免零散部件带来的额外安装支架需求。燃油箱布置在机组顶部位置，注油口高度预留足够的操作空间，日常加注燃油时不需要拆卸周边护板，油箱出油口位置设置在低位，确保燃油可以依靠重力供给到化油器组件，减少额外燃油泵的配置，降低整机故障点。油箱容积匹配10马力机组满负荷连续运转3小时以上的燃油消耗需求，满足常规户外作业的续航要求。启动组件采用手拉启动与电启动预留接口的双配置设计，手拉启动器布置在机组顶部护罩内，拉绳拉出方向避开安装后的操作干涉区域，电启动马达的安装位在缸体侧方，接线柱位置预留绝缘防护空间，用户可根据自身需求选装电启动组件，不需要对缸体结构做二次加工。

　　燃烧系统的进排气布局经过优化，空气滤清器布置在化油器进气侧的高位，避免作业时地面扬尘被直接吸入气缸，滤芯更换位置预留足够操作空间，日常维护时不需要拆解周边其他部件即可完成更换；排气口朝向侧方低位，排气方向避开操作人员站位区域，同时预留消音器安装接口，可直接匹配通用规格的消音组件，将排气噪音控制在户外作业允许的范围内。润滑系统采用飞溅润滑结构，油底壳的储油容量满足长时间运转的润滑需求，油尺位置设置在侧方易观察位置，日常检查机油液位时不需要翻转机组或者拆卸护板，放油螺塞位于油底壳最低位，更换机油时可以完全排空旧油，避免残留旧油导致的润滑性能下降。

　　整机的安装底座采用四点式安装脚，安装孔位的间距、孔径经过统一规划，可适配通用小型动力的安装机架，安装脚位置集成橡胶减震垫的安装位，可直接加装标准规格的减震垫，降低机组运转时的振动传递到配套设备上，避免振动导致的连接件松动、精密部件损坏问题。从外形尺寸边界来看，整机长度、宽度、高度控制在小型通用动力的常规尺寸范围内，可适配绝大多数现有小型机具的动力舱安装空间，不需要对原有设备的动力舱做切割改造；各个突出部件比如手拉启动手柄、燃油箱盖、机油尺、排气接口的位置，都预留了足够的操作空间，安装完成后日常维护操作不会和周边机架、护板产生干涉。

　　在细节结构设计上，所有密封结合面都采用平面加密封槽的结构，可适配标准规格的密封垫片，避免长期运转后出现漏油、漏气问题；所有外露的紧固件都采用标准公制规格，用户日常维护时可以使用通用工具完成拆装，不需要配备特殊规格的工具；各个线束、油管的走向都预留了固定卡扣的安装位，可通过标准卡扣将管线固定在机体上，避免机组运转时管线晃动产生磨损、干涉。这套结构设计完全贴合实际配套场景的使用需求，没有冗余的结构设计，所有部件的位置、尺寸都围绕安装便利性、维护便捷性、运转可靠性展开，既可以作为小型设备配套选型的结构参考，也可以作为三维建模练习时的复杂装配体参考案例，帮助结构设计人员理解小型内燃动力单元的布局逻辑、安装基准设定、部件干涉规避的实际设计思路。
