单缸往复式内燃机结构三维设计

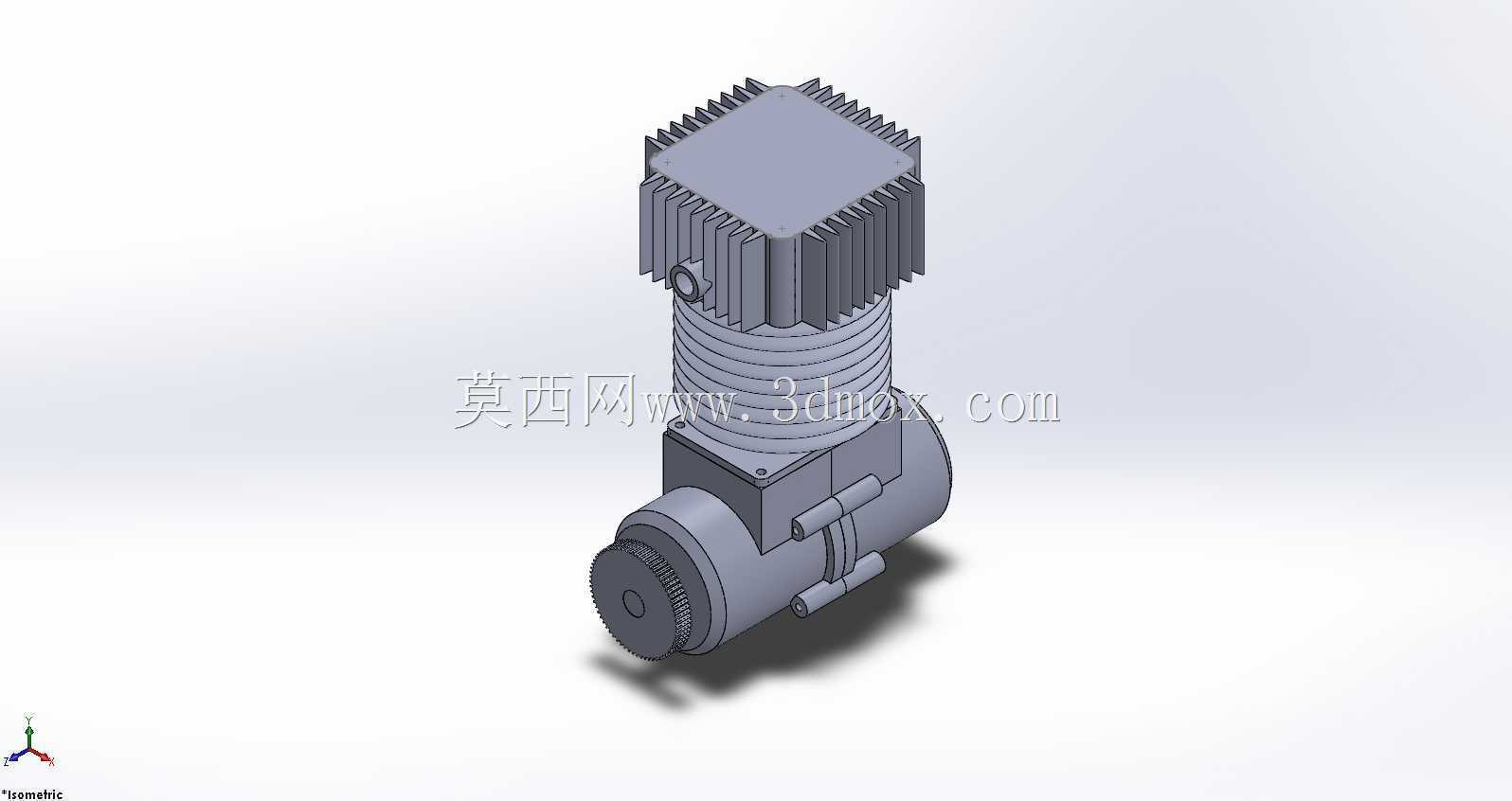

　　先看安装边界的处理，整机的散热鳍片沿着气缸轴线方向等距排布，鳍片厚度、相邻鳍片的通风间隙完全参照通用风冷单缸机的通用规范设定，既保证了气缸工作时的散热面积足够，也控制了整机的横向外廓尺寸，不会因为鳍片过度外伸导致安装时与周边车架、覆盖件产生干涉；曲轴箱的下安装面预留了三个呈三角形分布的安装凸台，凸台的孔径、中心距完全匹配通用小排量动力单元的机架安装孔位，不需要额外做转接支架就能直接固定在配套设备的安装位上，输出轴端的齿轮模数、齿形参数也和通用启动机构、动力输出接口保持一致，能直接和配套的启动电机、传动链轮做啮合装配。这套单缸动力结构的三维建模，核心围绕小排量往复式内燃机的实际工作逻辑搭建，可直接用于小型通用动力设备、入门级两轮代步车辆的动力单元结构参考，也能作为机械原理教学中曲柄连杆机构、配气散热逻辑的具象演示载体。从实际应用场景来看，这类单缸结构普遍搭载在小排量跨骑摩托车、便携汽油发电机组、小型园林植保机械上，对结构紧凑度、散热效率、零部件通用化程度的要求远高于大排量多缸机型，建模过程中也完全贴合这类场景的实际约束做了细节还原。

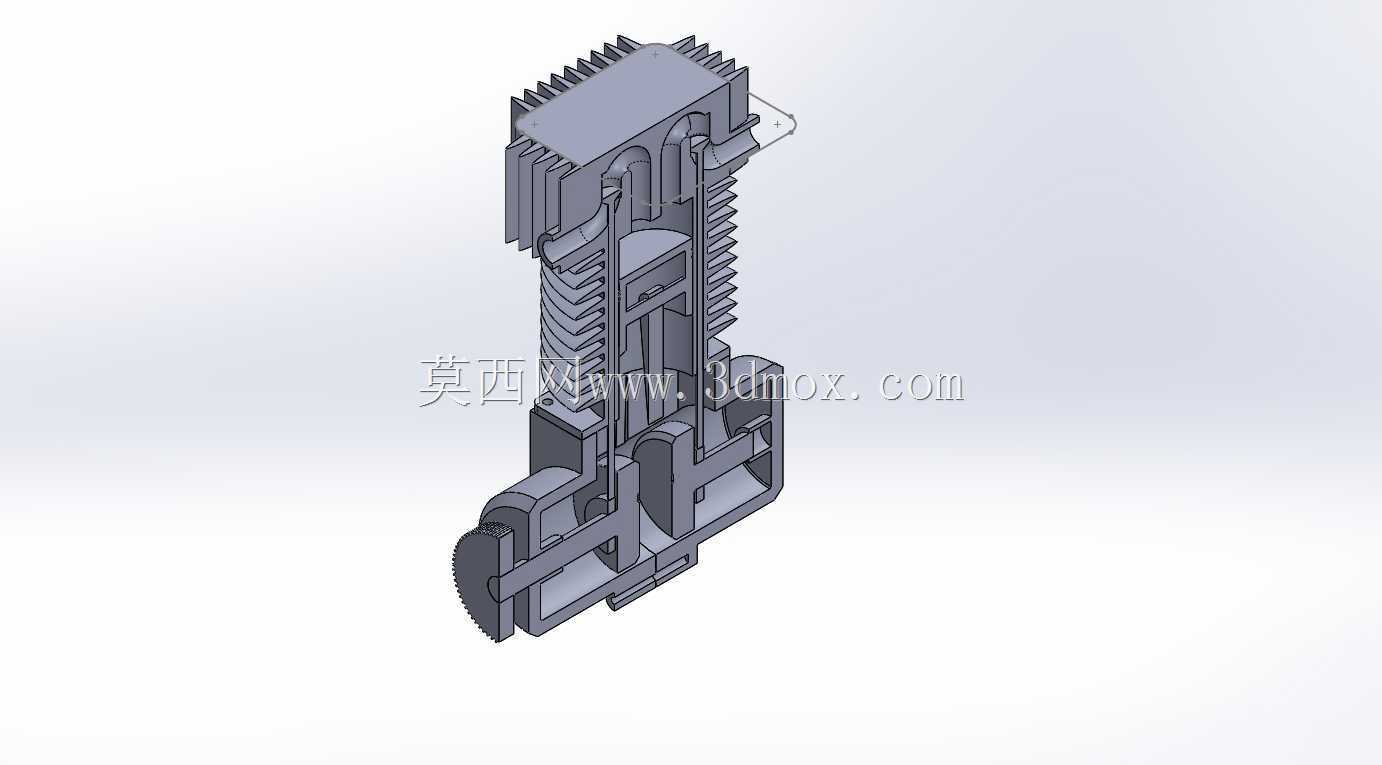

　　设计思路上完全遵循内燃机的实际工作循环逻辑，没有做脱离工程实际的艺术化简化：气缸内部的活塞环槽位置、活塞销的安装孔径、连杆大小头的轴承配合位都按照实际装配公差带做了结构预留，曲轴的平衡块配重角度、曲柄半径和活塞行程严格对应，保证曲柄连杆机构运动过程中不会出现卡滞、运动干涉的问题；气缸盖部分的散热结构和气缸体鳍片做了连续化对齐，保证风冷气流能顺着鳍片间隙从缸头一直流通到曲轴箱上部，不会出现散热死角。功能特性层面，这套结构完整还原了风冷单缸机的核心组成：带散热鳍片的气缸体、带活塞环的活塞组件、分体式连杆、带平衡块的曲轴总成、侧置的配气传动齿轮组，所有运动部件的配合间隙都参照实际装配要求预留，在三维软件中可以直接做运动仿真，模拟进气、压缩、做功、排气四个冲程的完整运动过程，能直观看到活塞往复运动带动曲轴旋转的动力传递路径，也能观察到传动齿轮和曲轴的同步运动关系。

　　很多入门建模者做这类动力结构时，容易忽略曲轴箱内部的避让空间，这套建模里特意在曲轴箱内壁做了对应曲轴平衡块旋转轨迹的弧形避让槽，既控制了曲轴箱的整体壁厚，也保证曲轴高速旋转时平衡块不会和箱体内壁发生碰擦；气缸外壁的鳍片根部做了小圆角过渡，避免应力集中导致的鳍片断裂问题，这也是实际量产机型中普遍采用的工艺细节。从结构选型的角度看，这种单缸风冷结构的零部件数量少，维护成本低，对使用场景的适应性强，不需要复杂的水冷管路、散热系统就能在户外无附加冷却条件的场景下持续工作，建模过程中也特意简化了非核心的外接管路、线束结构，把核心的运动副、配合面、安装接口都做了精准还原，不管是做原理演示、结构改进设计，还是做相关设备的动力单元选型参考，都能直接提取对应的结构尺寸、配合参数，不需要再重新测绘核心部件。

　　另外，输出端的齿轮位置和启动齿圈的啮合间隙也做了合理预留，和实际机型的启动机构安装位置完全匹配，不会出现装配时齿轮顶齿、啮合间隙过大的问题；活塞顶部的燃烧室凹坑形状也按照小排量汽油机的通用燃烧室形态做了还原，能直观对应压缩比的设计逻辑，对于学习内燃机结构、做小型动力设备改型设计的从业者来说，这套结构的细节还原度足够支撑常规的结构分析、运动仿真工作，没有过度简化核心配合结构，也没有冗余的非功能性装饰结构，完全贴合工程实际的设计逻辑。
