台式立式钻床工业加工设备结构

　　在机械加工车间的常规工位布局里，这类台式钻床通常安置在钳工位旁的重型工作台面上，承担小尺寸零件的钻孔、扩孔、铰孔、攻丝等常规孔加工工序，区别于大型摇臂钻的大行程加工范围，这类设备的加工覆盖半径围绕立柱展开，适合单件小批量生产、工装修配、教学实训场景下的孔类加工需求，不需要占用大型设备的排产档期，能快速响应零散加工任务。从结构设计逻辑来看，整套设备采用立柱式悬臂布局，底部为厚重的铸铁底座，一方面通过自身重量抵消钻孔过程中的钻削振动，保证加工稳定性，另一方面底座上预留的T型槽结构，可以直接装夹小型工件，也可以固定配套的平口钳、钻夹工装，拓展装夹适配性。

　　中间的圆柱形立柱作为整个主轴系统的支撑载体，表面经过磨削处理，保证主轴箱上下滑动的直线度，主轴箱的升降通过手轮驱动齿轮齿条机构实现，调整时可以根据工件高度快速锁定加工行程，锁紧机构采用偏心压块结构，调整到位后扳动锁紧手柄即可固定主轴箱位置，避免加工过程中出现滑移。主轴进给部分采用齿轮传动的手动进给结构，进给手柄设置在主轴箱正面，操作时手部施力即可控制主轴的下钻行程，主轴内部的锥孔可以适配不同规格的钻夹头、锥柄钻头，满足不同直径孔的加工需求，主轴的转速通过顶部的皮带轮塔轮结构实现多档调速，针对不同材质的工件，比如低碳钢、铝合金、工程塑料，可以匹配对应的切削线速度，避免钻头烧损或者加工效率过低。

　　工作台部分采用可升降、可旋转的结构设计，不仅能沿立柱上下调整高度，还可以绕立柱做360度旋转，遇到形状不规则的工件时，可以调整工作台角度避让干涉部位，工作台面上同样加工有T型槽，用于装夹工件或者配套夹具，工作台侧面的锁紧手柄可以在调整到位后快速固定位置，保证加工时的刚性。顶部的电机安装在主轴箱的后侧，通过V带将动力传递到主轴系统，电机安装座预留了张紧调节的行程，皮带磨损松弛后可以调整电机位置重新张紧，不需要额外更换配件就能恢复传动效率，电机外罩采用薄钢板冲压成型，既可以防护传动部件避免杂物卷入，也能起到一定的散热导流作用。从安装边界尺寸来看，这类台式钻床的底座占地面积通常在0.2平方米以内，整体高度不超过1.2米，不需要做专门的设备基础，直接放置在承重满足要求的工作台面上即可使用，外接车间常规的380V或者220V工业电源就能启动，不需要复杂的管线布设。在实际使用过程中，这类设备的操作门槛较低，新入职的机加工人员经过简单培训就能掌握操作要点，加工时需要根据钻头直径调整合适的转速，手动进给时控制施力大小，避免钻头崩断，日常维护只需要定期给立柱导轨、进给齿轮加注润滑脂，检查皮带的张紧度和磨损情况，就能保证长期稳定的加工精度。

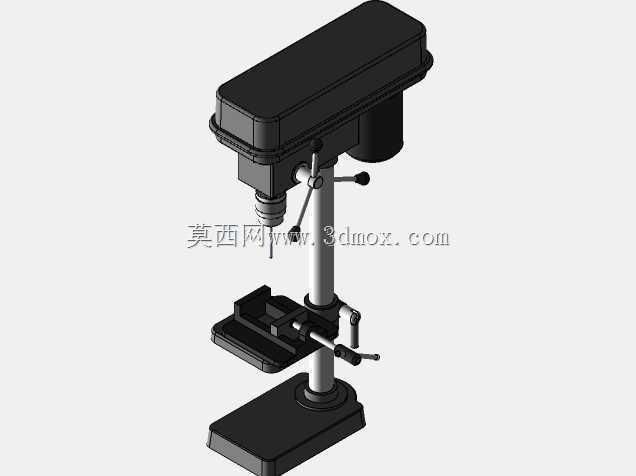

　　针对不同的加工场景，这类钻床还可以拓展加装多轴钻 head、深度定位装置，实现多孔同时加工或者定深度钻孔，适配小批量零件的批量加工需求，在五金加工、设备维修、模具修配、职业院校实训车间里都是不可或缺的常规加工设备，相比手电钻的加工精度更高，相比大型钻床的使用成本更低、灵活性更强，是中小型加工场景下孔加工工序的核心设备之一。建模过程中还原了所有的操作机构细节，包括进给手柄的位置、锁紧手柄的结构、工作台的T型槽布局、皮带轮的传动结构，所有配合部位的间隙都按照实际设备的装配公差做了还原，既可以作为设备选型的参考模型，也可以作为教学演示的三维教具，帮助初学者理解台式钻床的结构组成和运动原理。
