卧式金属切割自动带锯结构设计

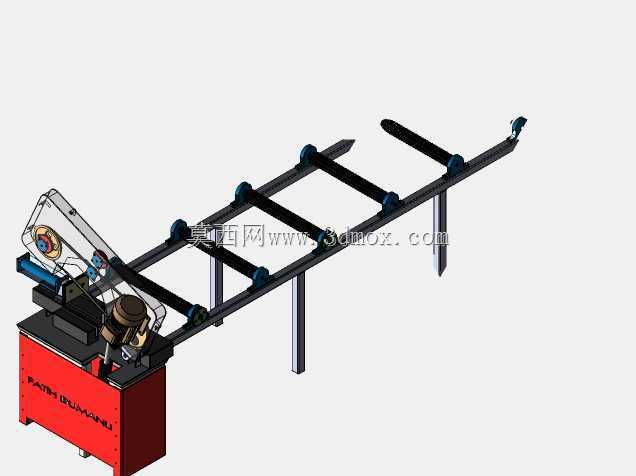

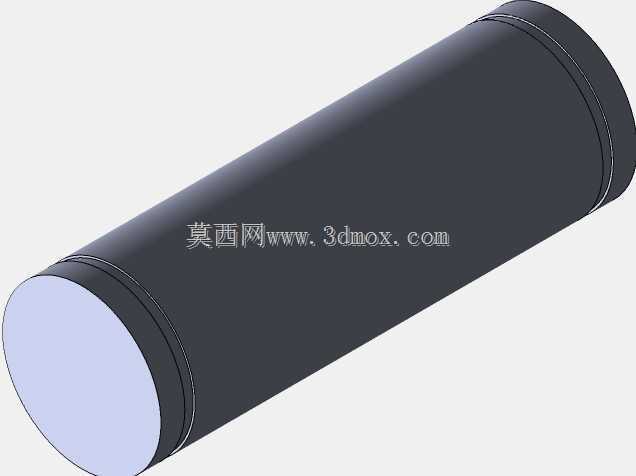

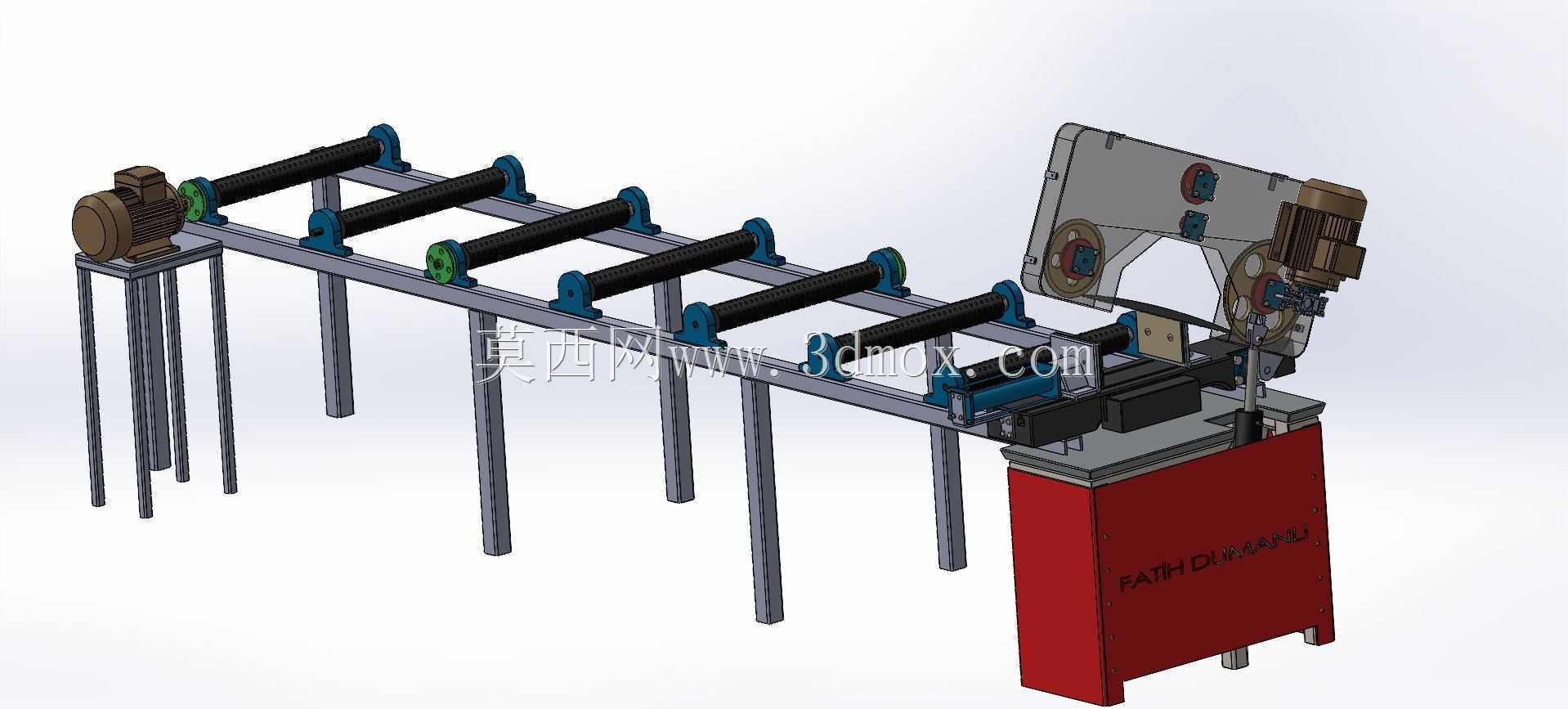

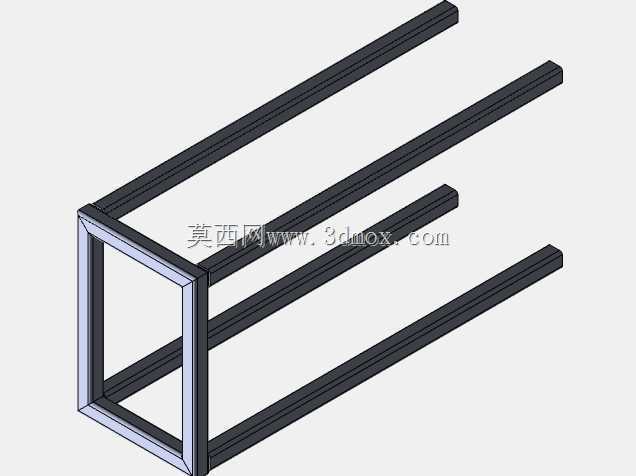

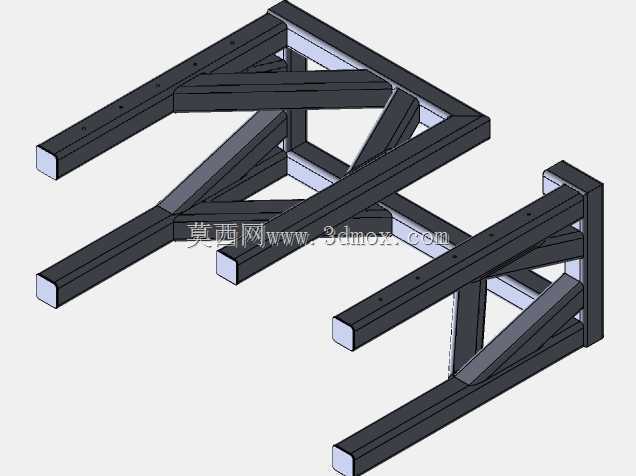

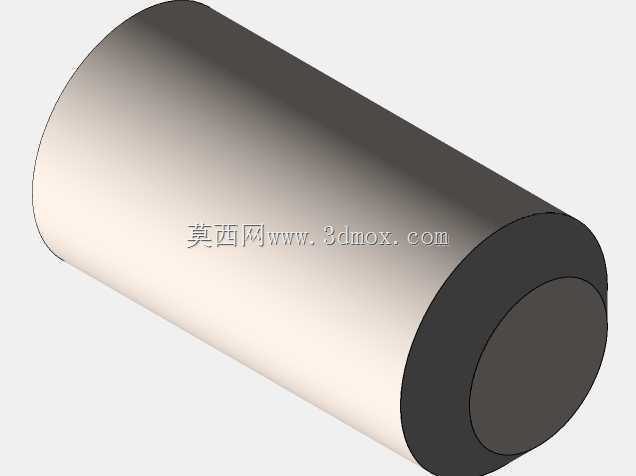

　　在金属型材下料、钢结构件预制、五金件批量加工的车间场景里，带锯是承担长料定尺切断工序的核心设备，相比砂轮切割、火焰切割，它的切口损耗小、断面平整度高，加工过程无热变形影响，针对碳钢、型材、管材等常见金属材料都能适配，不管是小型机加工门店的零散下料，还是中型加工厂的批量型材裁切，这类设备都能稳定承担生产任务。这套带锯的整体布局采用卧式锯切结构，主机部分集成锯带驱动轮、张紧机构、导向臂与进给下压结构，配套的长料托架沿送料方向延伸，托架上设置多组可调式支撑滚轮，滚轮的高度与间距可根据待加工型材的截面尺寸调整，避免长料在送进过程中出现下垂、翘曲，保证锯切位置的定位精度，托架末端设置挡料定位结构，可快速调整定尺长度，适配不同长度规格的工件下料需求。

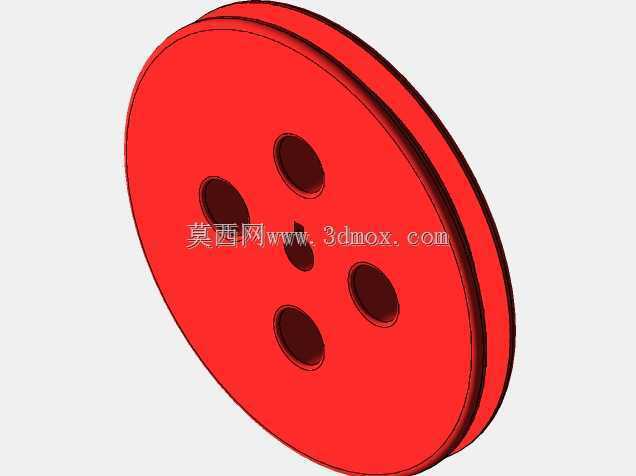

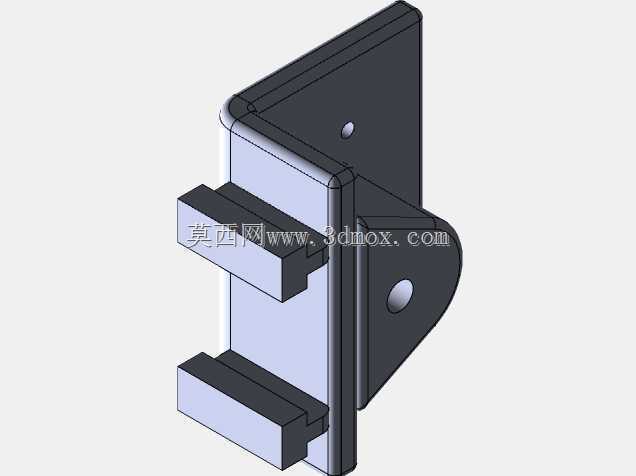

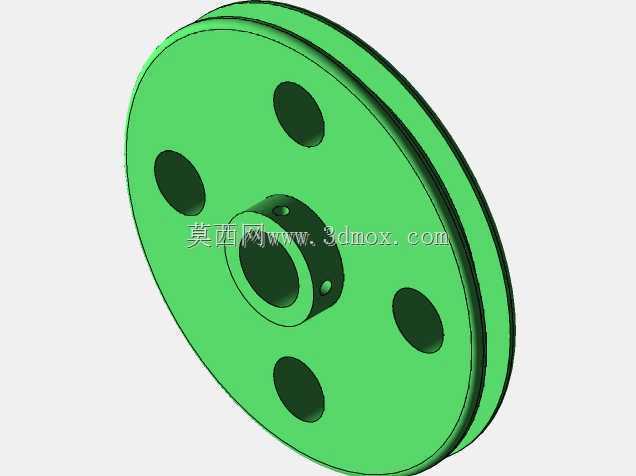

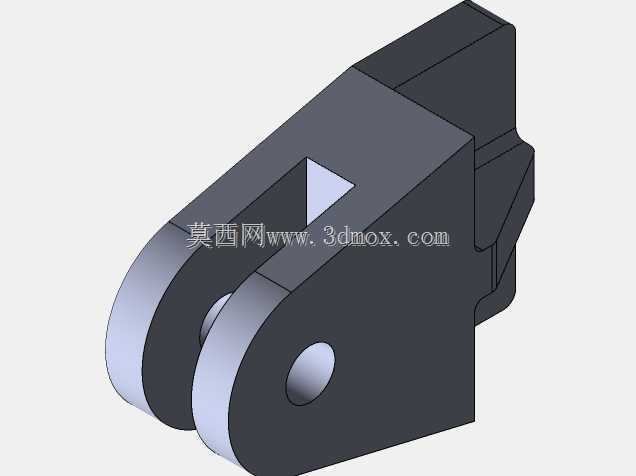

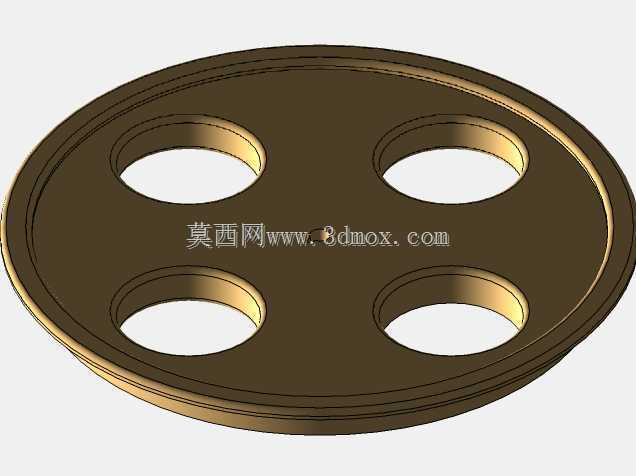

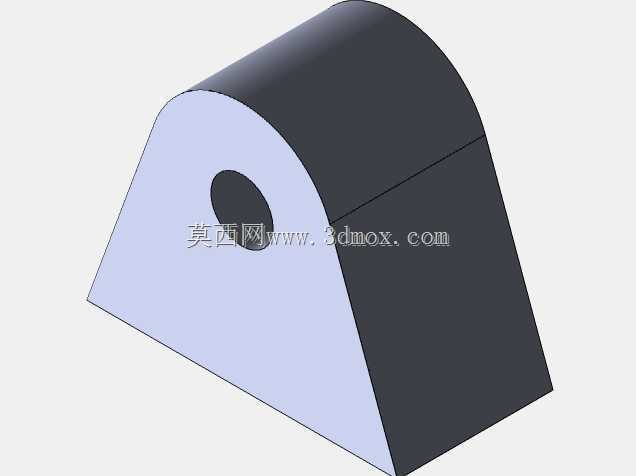

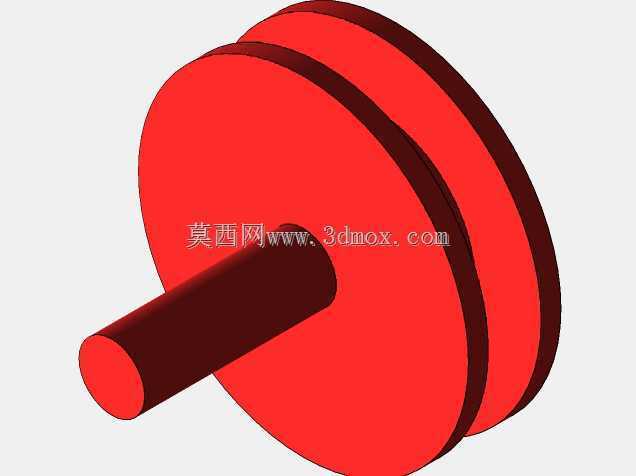

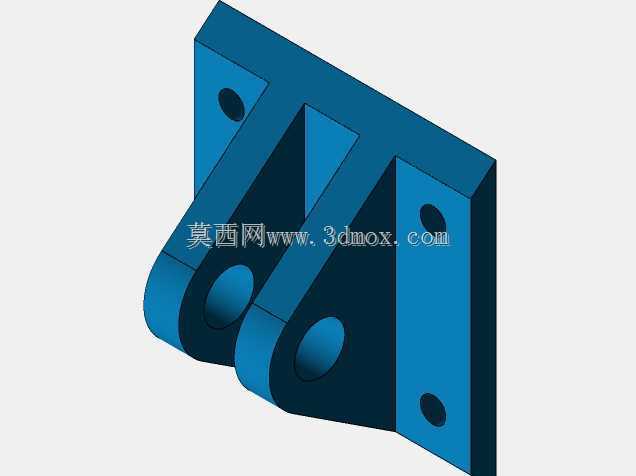

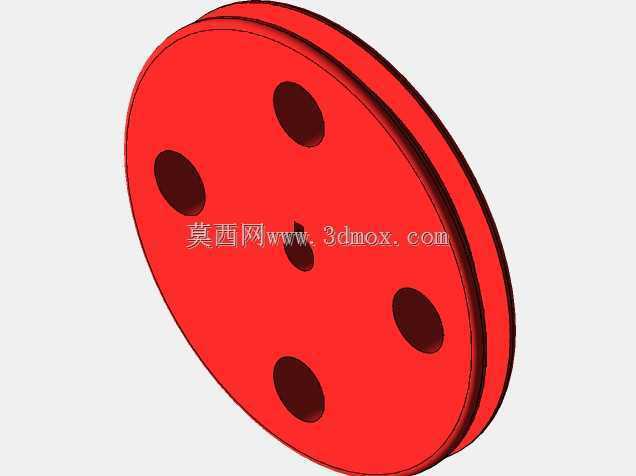

　　从结构设计逻辑来看，锯架部分的铰接点设置在主机箱体侧方，进给动作通过铰接摆臂实现下压锯切，相比直线导轨进给的结构，这种摆臂式结构的传动链更短，日常维护时只需定期检查铰接位的润滑状态即可，故障率更低；锯带的两个驱动轮做了动平衡处理，轮面包覆耐磨橡胶层，既能增大与锯带的摩擦力避免打滑，也能缓冲锯切过程中的振动，延长锯带的使用寿命；导向臂位置设置了硬质合金导向块，可根据工件截面宽度调整两个导向块的间距，尽可能缩短锯带自由段的长度，避免锯切过程中锯带跑偏、扭折，保证切口的垂直度。

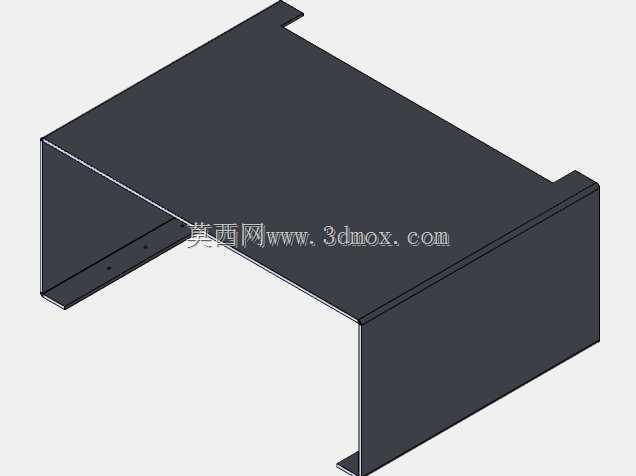

　　主机箱体采用钢板焊接结构，内部集成切削液存储腔与传动系统，切削液喷嘴对准锯切位置，加工过程中持续喷淋，既可以冷却锯带避免齿尖过热退火，也能及时冲掉锯缝里的金属切屑，减少切屑对锯带齿部的磨损；设备的操作控件集中布置在主机侧方的操作位，操作人员站在设备侧面即可完成进料定位、锯切启动、下料卸料的全流程操作，无需频繁移动位置，单人即可完成整台下料作业。安装布局上，主机部分需要固定在硬化的车间地面上，通过地脚螺栓调平保证锯架的进给平面与水平面平行，配套的送料托架沿送料方向逐段调平，保证托架上的滚轮支撑面与主机工作台面处于同一高度，避免送料过程中工件出现卡滞；设备的后侧需要预留不小于一米的维护空间，方便后期更换锯带、检修传动部件，锯切位置的下方预留切屑收集空间，可配套放置切屑收集箱，定期清理加工产生的金属切屑，避免切屑堆积影响设备运行。

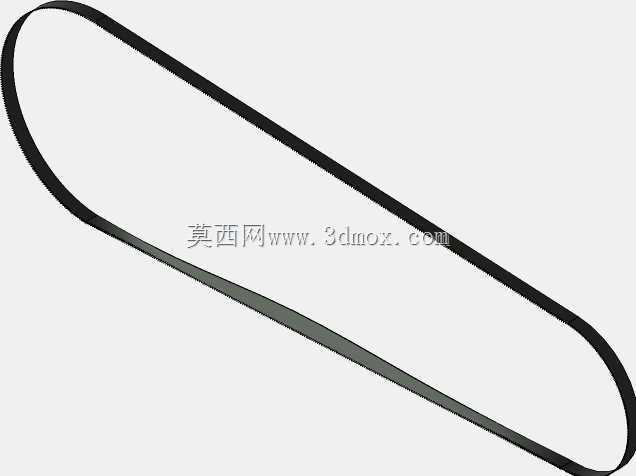

　　实际生产中，这类带锯可适配不同齿距的双金属锯带，针对实心棒料、薄壁管材、异型型材等不同工件，只需更换对应齿距的锯带即可完成加工，锯切进给速度可根据材料硬度调整，加工硬质钢材时降低进给速度，加工软质有色金属时可适当提高进给效率，兼顾加工质量与生产效率；设备的锯带张紧机构带有张力指示，更换锯带时可快速调整到合适的张紧力，避免张紧力过大导致锯带断裂，或是张紧力不足导致锯带打滑、锯切偏斜。
