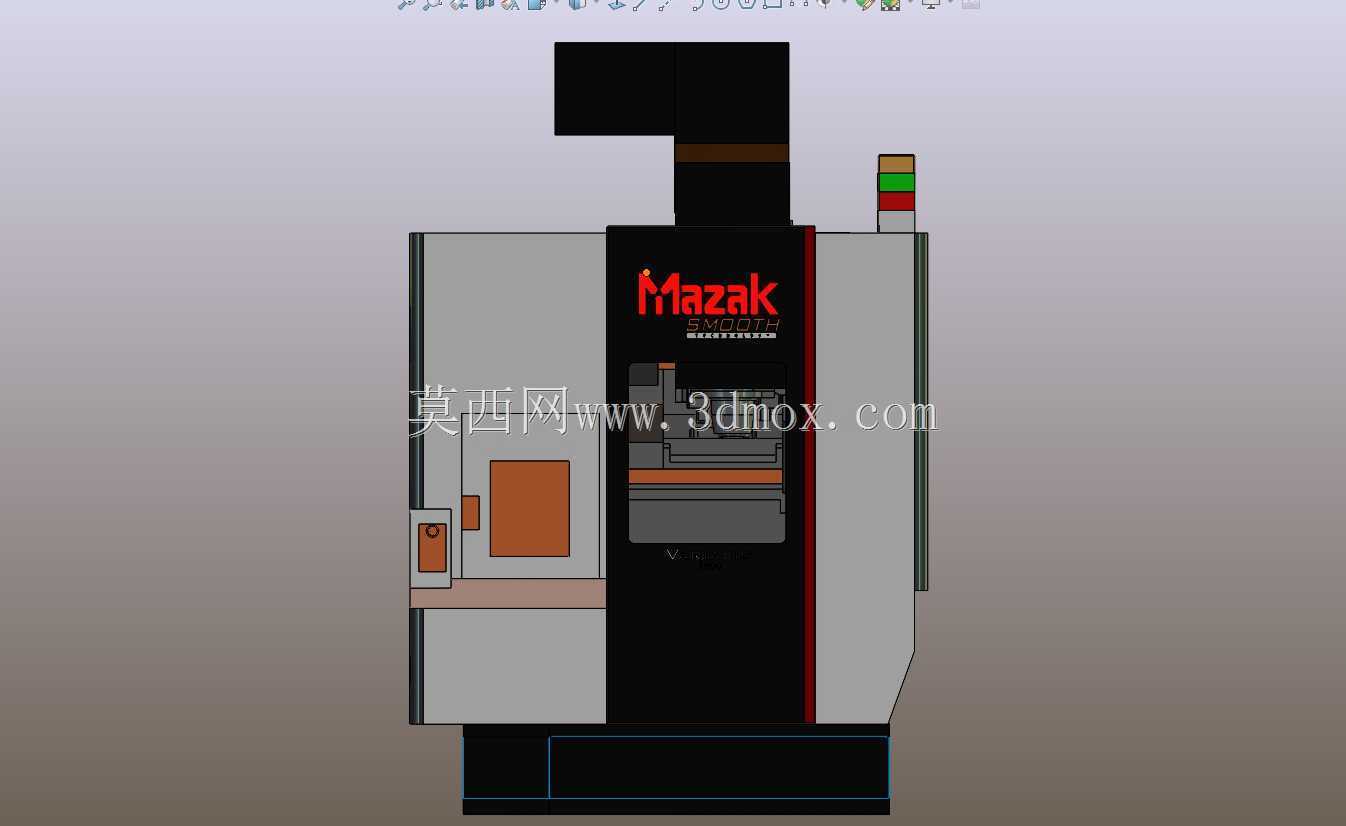

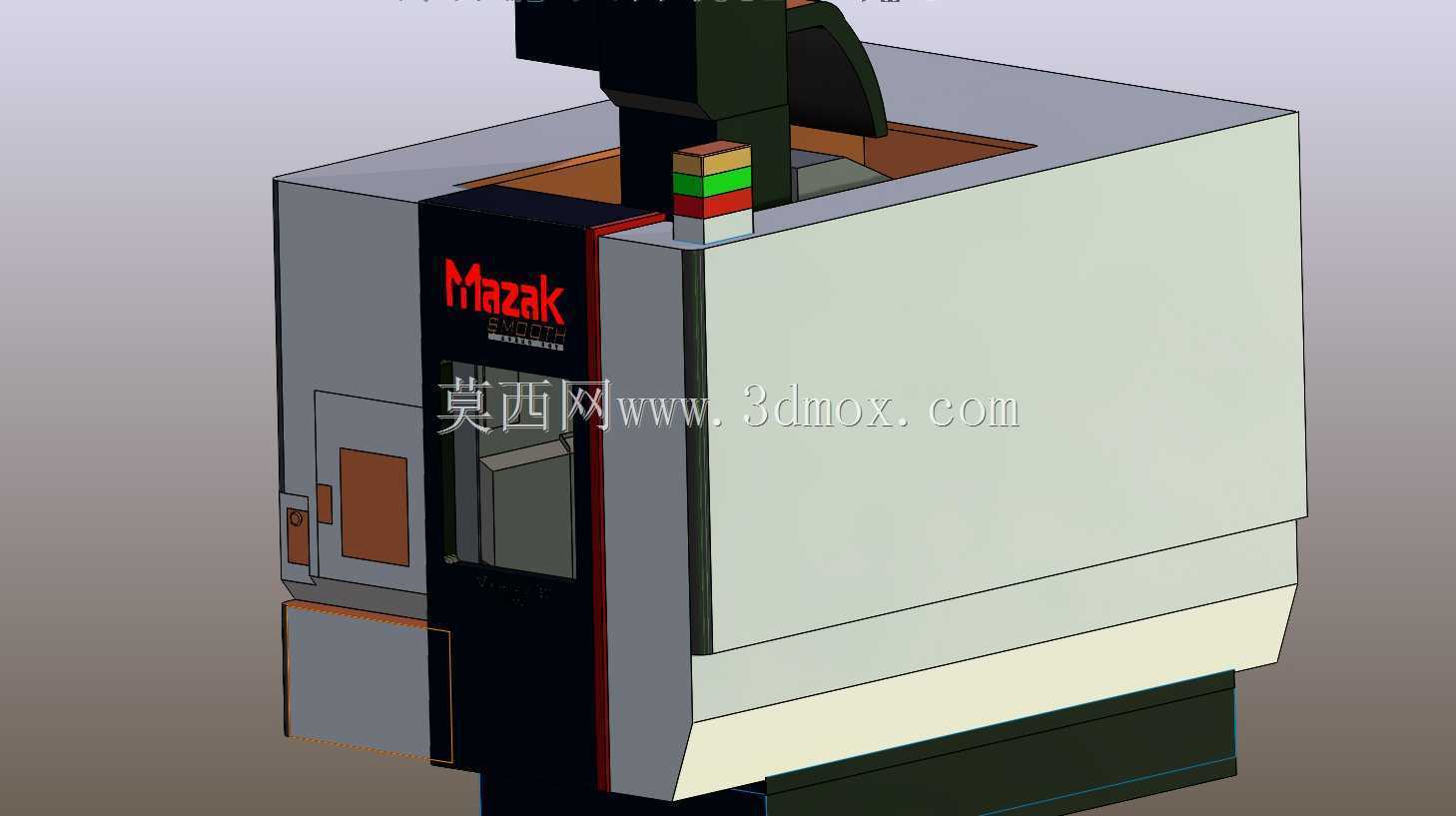

马扎克五轴倾斜台式CNC加工中心结构

　　在精密零部件加工领域，五轴联动加工设备的应用场景覆盖了航空航天复杂曲面构件、汽车动力系统异形零件、精密模具型腔加工等多个对加工精度与工序集成度要求极高的板块，这款五轴台式倾斜CNC机床的三维结构，正是为CAM加工模拟环节搭建的高精度数字孪生载体。从实际加工用途来看，这类设备可通过一次装夹完成工件五个面的铣削、钻孔、镗孔、攻丝等多工序加工，避免多次装夹带来的定位误差，尤其适合带有空间斜孔、复杂曲面、多面联动特征的零件加工，在中小型精密零件批量加工、新品试制打样场景中，能大幅缩短工序流转周期，减少工装夹具的投入成本。

　　从功能特性维度拆解，该设备采用主轴头倾斜配合回转工作台的五轴联动结构，相比传统摇篮式五轴设备，台式倾斜结构在加工中小型零件时具备更好的刚性表现，主轴高速运转时的振动控制更优，可支持更高的切削参数。设备操作侧设置了可视化防护门，既能够观察内部加工状态，也可阻挡切削液飞溅与切屑飞出，顶部集成的三色状态指示灯可直观反馈设备运行、待机、故障三种工作状态，方便车间操作人员远距离掌握设备工况。设备正面的操作面板区域预留了人机交互安装位，可适配不同版本的数控系统操作单元，满足不同车间的操作习惯适配需求。

　　在设计思路层面，整个三维结构严格按照真实设备的装配层级搭建，从外部钣金防护到内部主轴单元、倾斜轴传动结构、工作台回转机构的位置关系都做了等比例还原，没有做过度的简化处理，确保导入CAM软件后，可直接用于加工路径的碰撞干涉检查——这也是这类设备三维模型在工程应用中最核心的价值：在实际加工前，通过模拟刀具、主轴、夹具、工件之间的相对运动，提前排查路径干涉风险，避免实际加工中出现撞机、过切等问题，减少设备损伤与工件报废的概率。钣金外壳的设计充分考虑了车间日常维护的需求，侧面与后部的检修门位置都做了准确还原，对应内部主轴冷却系统、润滑系统、电气控制柜的安装位置，方便后续做设备布局、产线规划时预留足够的维护操作空间。

　　关于外形尺寸与安装边界，该设备属于台式紧凑型五轴加工中心，整体占地面积控制在中小型加工车间可灵活布局的范围内，底部安装基座的水平调节脚座位置做了明确标注，在做车间产线布局时，需要在设备正面预留至少1.2米的操作与上下料空间，设备左侧预留0.8米的电气柜检修空间，后部预留0.6米的冷却与润滑系统维护空间，顶部需要预留至少0.5米的吊装与散热空间，避免与车间 overhead 管线、起重设备发生干涉。设备的工作台承重范围、主轴端面到工作台面的最大最小距离、各轴的行程限位在模型中都通过结构边界做了隐性体现，在做加工模拟时，可直接通过结构边界判断工件装夹后是否处于设备的有效加工行程内，无需额外查阅设备手册核对行程参数。

　　从结构细节来看，设备的刀库安装位置、排屑机出口方向都按照真实设备的布局做了还原，在做自动化产线集成时，可基于该模型匹配对应的机械手上下料位置、排屑小车摆放位置，提前规划物料流转的路径，避免产线搭建时出现空间冲突。钣金表面的品牌标识、警示标识位置也做了对应还原，可用于制作设备操作培训的三维可视化素材，帮助新入职的操作人员快速熟悉设备的外部结构与功能区域分布，缩短设备操作培训的周期。
