180度转角舵机式伺服执行构件

　　在桌面级机器人关节驱动、小型自动化工位的点位执行、航模舵面操控这类对安装空间、控制精度有明确要求的场景里，这类180度转角的伺服执行构件是应用频次极高的动力单元。不同于连续回转的动力电机，这类构件的核心功能是在0到180度的转角范围内完成精准的角度定位，输出额定扭矩带动负载完成指定的摆角动作，不需要额外搭配减速箱、位置反馈组件的独立集成式设计，能大幅简化整机的结构排布，减少设计阶段的零件选型与装配调试工作量。

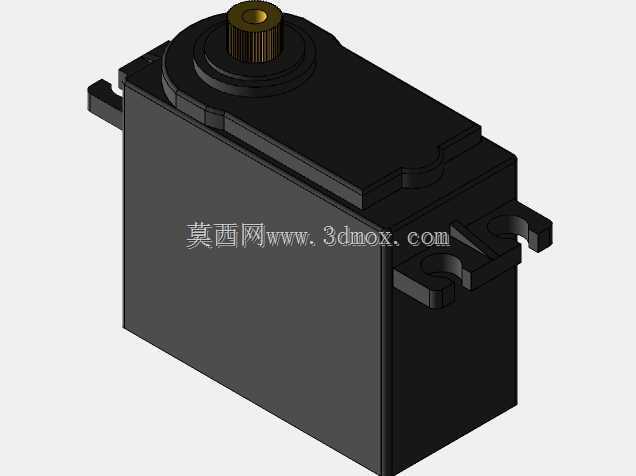

　　从实际结构设计的角度看，这类构件的外形采用方正的盒式壳体布局，顶部设置带齿纹的输出轴，轴端的齿形结构可以直接和配套的舵盘、摇臂啮合传递扭矩，避免传动过程中出现相对打滑的问题；壳体两侧延伸出带安装孔的固定耳，安装孔的位置、孔径都做了标准化的尺寸匹配，不管是直接锁付在机器人关节的支架上，还是固定在自动化设备的安装基板上，都不需要额外做转接件的定制加工，能有效压缩整机的装配空间占用。壳体本身的壁厚设计兼顾了结构强度与轻量化需求，内部的减速齿轮组、驱动电路板、位置检测电位器都被完全包覆在壳体内，既可以阻隔日常工况下的粉尘、少量溅液对内部元件的影响，也能避免内部传动结构外露带来的安全隐患。

　　设计这类构件的三维模型时，首先要明确输出轴的中心高度、固定耳的安装孔位间距这两个核心安装边界尺寸，这两个尺寸直接决定了构件能不能和现有支架、负载结构完成适配，一旦出现尺寸偏差，后续装配时就会出现干涉、无法锁付的问题。输出轴的伸出长度、齿形参数也需要严格匹配常用的标准舵盘尺寸，保证用户选型后可以直接采购标准配件完成装配，不需要单独定制传动连接件。壳体的边角做了小尺寸的倒角处理，既可以避免装配过程中锐边划伤操作人员，也能减少注塑成型时的应力集中问题，提升壳体零件的结构强度。模型的细节处理上，要还原壳体表面的合模线、安装耳的沉孔结构、输出轴的齿形细节，这些特征虽然不影响核心的传动功能，但在做整机装配干涉检查、装配工艺模拟的时候，这些细节特征会直接影响仿真结果的准确性，如果忽略沉孔深度、合模线凸起的尺寸，很容易在实际装配时出现零件干涉、螺丝锁付不到位的问题。

　　从实际应用的选型角度看，这类180度转角的伺服构件，常被用在教育类机器人的关节驱动、小型机械臂的末端摆角控制、自动化设备的料道挡板切换、智能门禁的摆门驱动这类场景里，它的控制逻辑简单，只需要给对应的控制信号就能完成指定角度的定位，不需要复杂的驱动器参数调试，对于结构设计人员来说，只需要确认安装尺寸、输出扭矩、转角范围这几个核心参数就能完成选型，不需要额外做复杂的传动链计算。在做整机结构布局的时候，要注意给构件的尾部接线留出足够的走线空间，避免线材被壳体或者周边结构挤压破损，同时要保证输出轴的负载方向和轴的承受力方向匹配，尽量避免径向的过大负载直接作用在输出轴上，防止内部齿轮组因为过载出现断齿问题。

　　建模过程中对于安装边界的处理需要格外严谨，固定耳的安装孔中心到壳体底面的高度、两个安装耳的同轴度、输出轴相对于安装基准面的垂直度，这些形位公差相关的尺寸在模型里要做明确的标注参考，方便后续出工程图的时候直接提取尺寸，也能让使用模型的设计人员快速判断该构件是否适配自己的设计方案。壳体表面的散热筋结构（如果有）、接线端的出线口位置也需要准确还原，这些细节会影响整机的布线设计和散热效率评估，不能因为是外观特征就随意简化。另外，输出轴的转动范围在模型里可以做简化的运动副模拟，方便设计人员在装配环境里直接模拟构件的摆动过程，检查整个行程范围内会不会和周边的结构件出现运动干涉，提前排查设计隐患，减少后续打样调试的修改次数。
