SG90微型9g舵机180度旋转结构设计

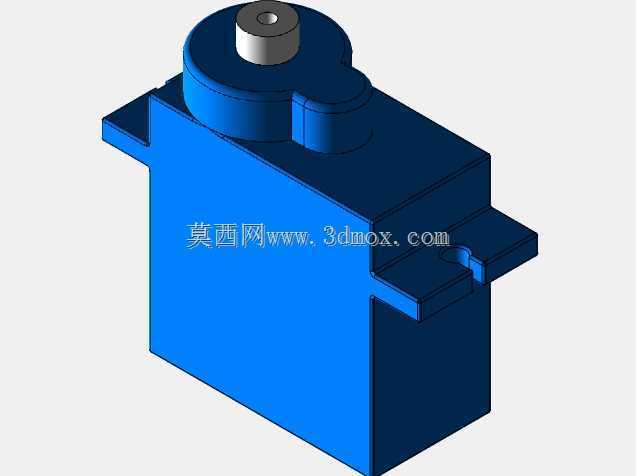

　　这款SG90规格微型舵机的三维结构，是小型运动执行场景里应用极广的标准件，日常做小型智能车转向、航模舵面控制、桌面机械臂关节、仿生机器人小自由度动作、智能门锁锁舌驱动、小型云台俯仰调节的时候，基本都会优先考虑这个规格的部件，核心原因就是它的体积和输出扭矩刚好匹配这类轻载、小空间的安装需求，不会出现大规格舵机装不下、小扭矩部件推不动负载的问题。从结构设计逻辑来看，整个壳体采用上下扣合加侧装耳的结构，没有多余的突出结构，主体是规整的长方体腔体，内部容纳直流微电机、减速齿轮组、电位器反馈组件以及控制电路板，顶部的输出轴做了轴台加高设计，轴中心预留标准十字安装孔，能直接匹配通用的塑料舵盘、金属摇臂，不需要额外做转接件，输出轴的限位结构刚好把旋转角度约束在180度范围内，避免过转打坏内部减速齿，也匹配绝大多数小角度摆动的控制需求。

　　安装边界上，两侧的固定耳是和壳体一体成型的凸耳结构，每个凸耳上预留一个标准安装孔，两个孔的中心距是通用的标准尺寸，安装时不需要额外做定位治具，直接在安装板上打对应孔位就能用M2螺丝锁紧，不会出现装偏导致输出轴卡滞的问题；整体重量控制在9g左右，对负载重量敏感的航模、小型穿戴式智能设备来说，这个重量几乎不会给整体结构带来额外负担，5V供电的特性也能直接兼容单片机开发板、锂电池供电模块的常规输出电压，不需要额外加升压降压模块，简化了整套系统的布线难度。

　　实际选型时要注意，这款舵机的输出扭矩在5V供电下刚好能驱动1kg以内的摆动负载，做结构设计时要避免让它承受径向的额外载荷，比如不要直接在输出轴上挂重物，尽量通过摇臂连杆传递扭矩，不然长期使用会加速输出轴轴承的磨损，导致回中精度下降。从建模细节来看，壳体的分型面做在主体侧面，没有尖锐的棱角，所有转角都做了小圆弧过渡，既符合注塑件的拔模要求，也避免安装时刮伤导线或者操作人员的手；顶部的轴台高度刚好高出壳体上表面，摇臂安装后不会和壳体表面摩擦，转动时的阻尼均匀，没有虚位；侧面的出线位置预留了导线槽，导线从壳体侧下方引出，不会和安装面干涉，布线时可以顺着安装板的走线槽固定，避免舵机转动时拉扯导线导致接线松脱。

　　很多新手做小型项目时容易忽略舵机的安装间隙，这款模型的结构里特意把固定耳的安装孔做了微小的余量设计，安装时可以小范围调整舵机的前后位置，保证输出轴和连杆机构的对中度，减少传动过程中的卡顿；内部的减速齿轮组虽然在外观模型里没有完全展示，但壳体的内部腔体尺寸是按照实际齿轮组的排布设计的，做结构干涉检查时，可以直接把这个模型导入装配体，确认周边的电路板、结构件不会和舵机本体碰撞，不需要额外测绘实物尺寸，能节省大量的前期建模时间。在做小型自动化装置的结构验证时，这个规格的舵机因为成本低、易采购、安装接口通用，往往是原型机验证阶段的首选执行部件，对应的三维模型可以直接用来做运动仿真，模拟舵机在0度、90度、180度三个位置时，整个机构的运动行程是否符合设计要求，有没有出现结构死点，提前发现设计里的干涉问题，避免加工完实物后才发现装不上或者动不了的问题。
