松下A4系列400W功率伺服电机结构

　　在自动化产线的传动选型环节，400W功率段的伺服电机一直是中小负载工位的核心驱动部件，这款松下A4系列的伺服电机结构，覆盖了电子制造、小型机床、包装辅机、检测设备等多个场景的安装适配需求，比如3C产品的点胶工位、皮带输送的精准启停工位、小型工装的位移驱动工位，都能见到同规格产品的实际应用。从实际使用的角度看，这类伺服电机的核心作用是接收上位控制器的脉冲信号，将电信号转化为精准的轴端旋转输出，既可以实现恒定转速下的平稳扭矩输出，也能完成位置模式下的高精度角度定位，相比普通异步电机，它的响应速度更快、转速控制精度更高，带负载运行时的转速波动率能控制在极小范围内，适配需要频繁启停、正反转切换的工况。

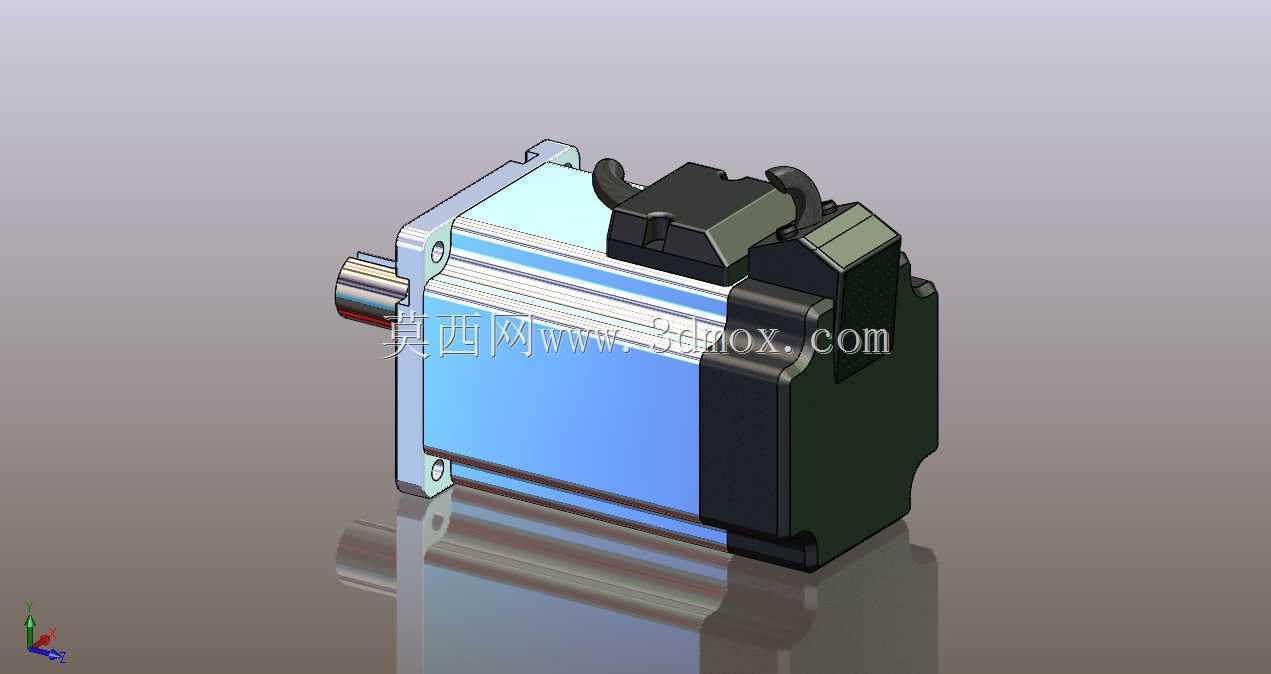

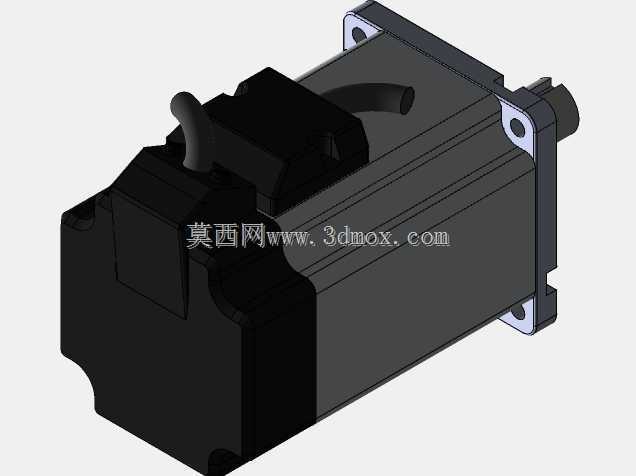

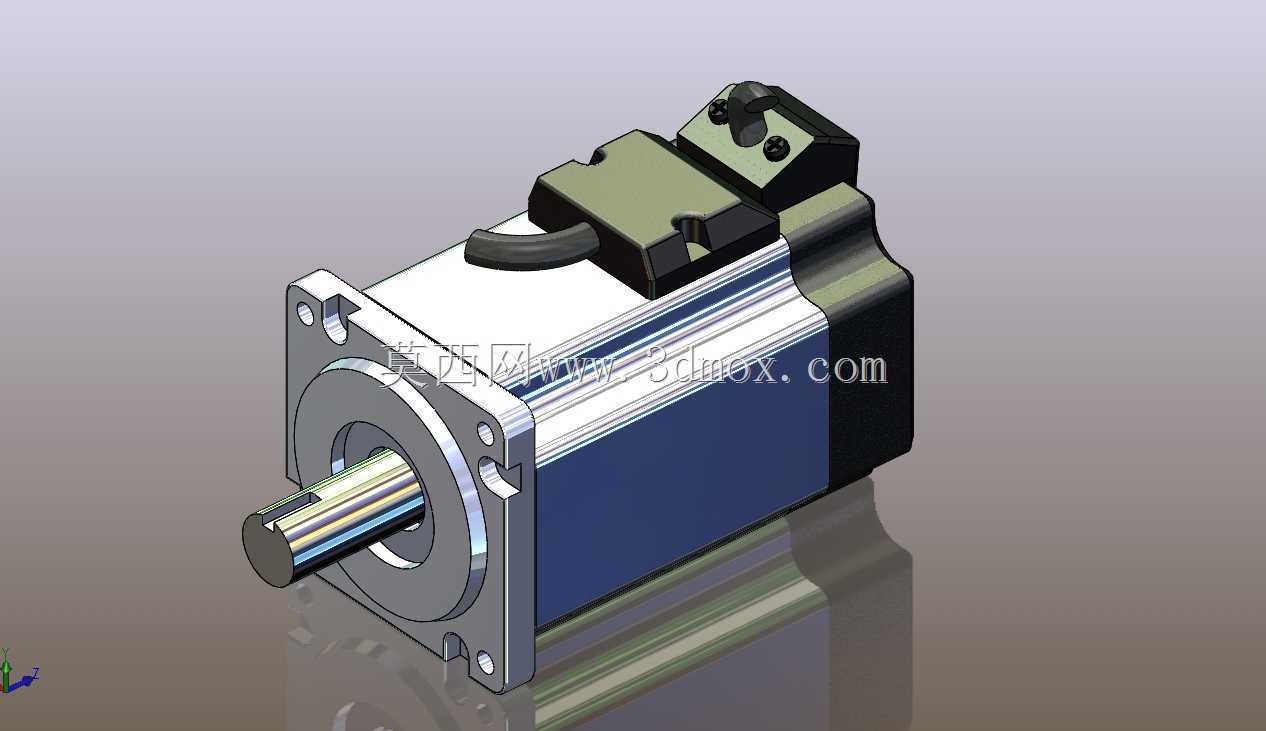

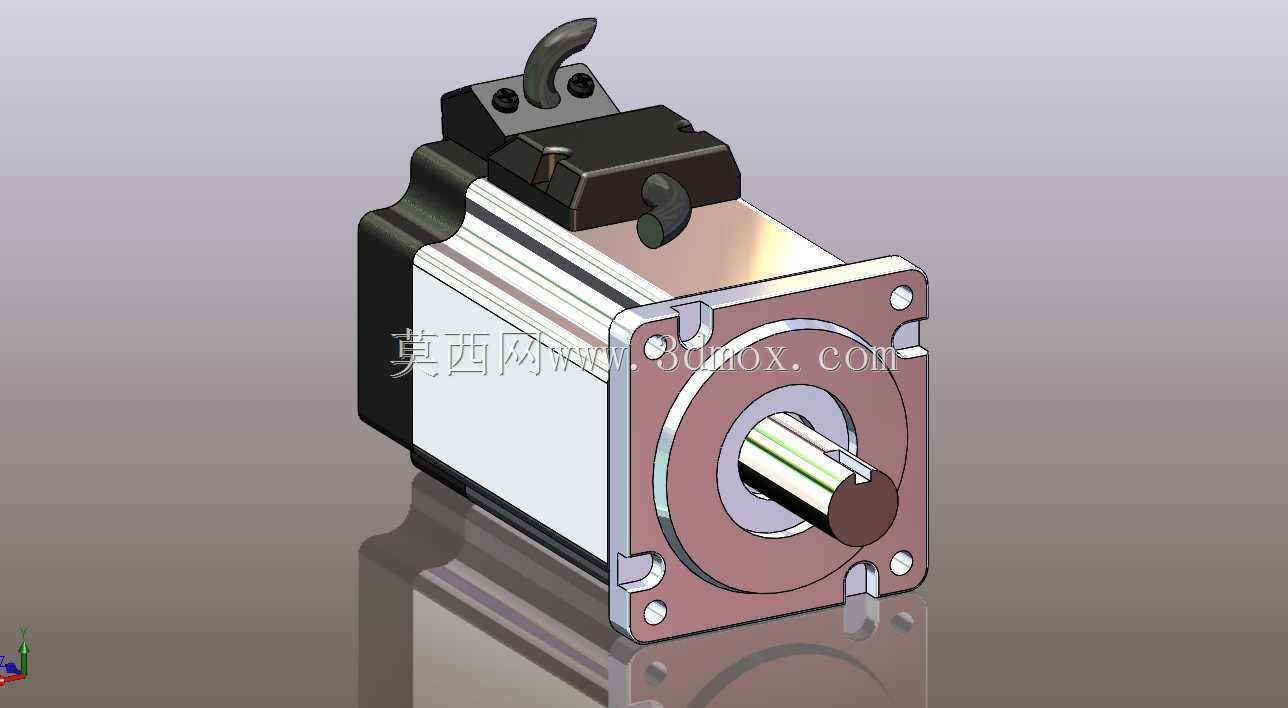

　　从结构设计的思路来看，这款电机的建模完全还原了实物的装配逻辑，前端采用方形法兰安装结构，法兰面上的安装孔位严格遵循同功率段伺服的通用安装尺寸，轴伸端采用标准光轴带键槽的设计，既可以通过联轴器直接连接负载丝杠，也能搭配同步轮完成扭矩的同步传递，轴端的加工精度直接决定了传动过程中的同轴度误差，建模时还原了轴肩的定位台阶，方便安装时对传动部件做轴向定位，避免运行过程中出现轴窜。电机机身的散热筋结构沿着轴向排布，在连续额定负载运行时，能通过增大散热面积把绕组产生的热量快速散出，避免长时间运行出现过热降额的问题。尾部的编码器防护壳做了凸起式结构，既给内置的光电编码器留出了足够的安装空间，也能在安装接线时避免线缆弯折过度触碰编码器本体，侧面的动力线与编码器线出线口做了弧度过渡，减少线缆根部的应力集中，适配设备布线时的弯折需求。

　　在安装边界的尺寸还原上，这款模型严格对应实物的安装公差要求，法兰安装面的平面度、轴伸的同轴度、安装孔的中心距都按照实际产品的公差带做了建模还原，结构工程师在做设备布局时，可以直接调用这个模型完成安装位的干涉检查：比如要确认电机安装后和周围钣金护罩的安全间隙，核对联轴器和丝杠端的对接长度，预留出线缆的弯曲半径空间，都能通过这个三维结构完成虚拟装配验证，不用等实物到场再核对尺寸，能大幅缩短设备设计阶段的选型核对周期。从功能特性的细节来看，这款电机的机身长度控制在同功率段的紧凑水平，适合安装空间局促的小型自动化设备，尾部的编码器分辨率适配常规的高精度定位需求，能满足大部分0.01mm级别的位移定位精度要求，额定转速下的输出扭矩覆盖0.4kW功率段的常规负载需求，搭配对应的伺服驱动器就能完成速度、位置、扭矩三种控制模式的切换，不管是做恒力压装的工位驱动，还是做定长送料的位置控制，都能匹配对应的工况需求。建模过程中也还原了电机本体的装配层级，从前端盖的轴承位、定子绕组的腔体空间、转子的磁钢结构到后端盖的编码器安装位，都按照实际的装配关系做了分层处理，方便结构工程师拆解查看内部结构布局，也能作为伺服电机选型教学的直观演示模型，帮助入行的设计人员理解伺服电机的内部构造和安装对接逻辑。在实际设备设计中，很多工程师容易忽略电机安装面的止口尺寸，这个模型里也精准还原了法兰端的定位止口结构，安装时止口和设备安装板的定位孔配合，能快速完成电机的同轴度找正，减少后续调试过程中因为安装偏心导致的联轴器磨损、电机震动等问题。出线端的接头结构也还原了实物的快插式设计，设备装配时可以快速完成动力线和编码器线的对接，减少现场接线的工时。
