三通式手动球阀工业结构设计方案

　　在民用给排水、化工流体输送、暖通循环管路、小型工业制程管线的布设场景里，这类三通式手动球阀是管路分流、合流、流向切换环节里的核心控制构件，区别于两通球阀仅能实现通断控制的功能局限，这款三通结构的球阀可通过单次手柄操作完成三个通口之间的流道切换，无需在管路上串联多个两通阀组来实现流向调整，能有效压缩管路布设的空间占用，减少管路接头数量，降低介质泄漏的潜在风险点。从实际使用场景来看，这类球阀常应用在中小型冷却水循环系统里，可实现单台冷却机组对应两个负载端的供水切换，也可在民用净水系统里完成原水直供与净水通路的快速切换，部分低压气动控制回路里也会用这类阀件完成气路的换向操作，适配的介质多为常温清水、无强腐蚀性的低压流体、压缩空气等，适用工作压力普遍在1.6MPa及以下的低压管路场景。

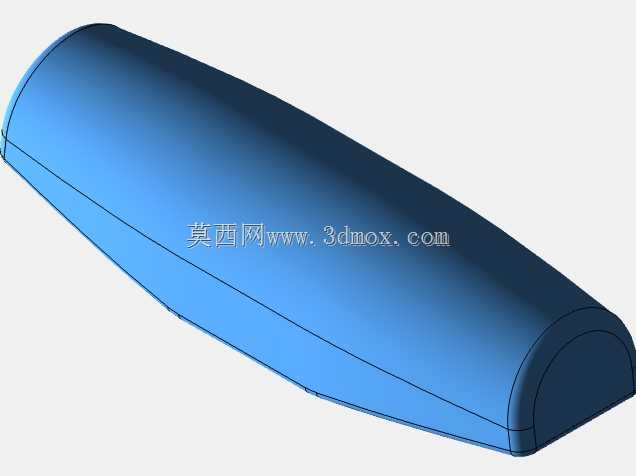

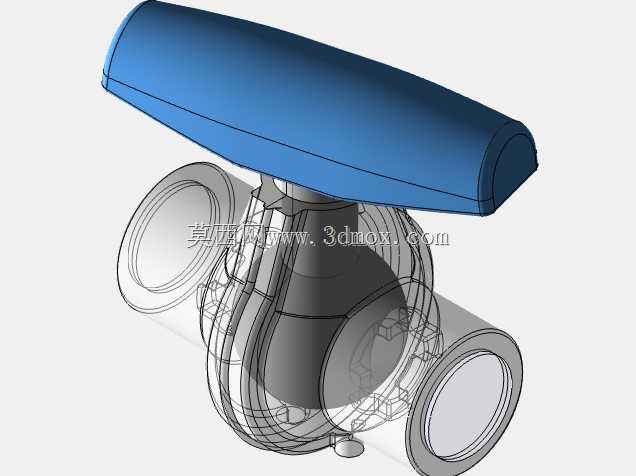

　　从结构设计逻辑来看，这款球阀采用了T型流道的球体阀芯设计，球体内部流道与三个接口的通径保持一致，在全开状态下介质流道无明显缩径，能大幅降低介质通过阀件时的压力损失，减少管路输送过程中的能耗。阀芯与阀体之间的密封采用软质密封座结构，密封座贴合在球体的外球面，手柄转动角度为90度即可完成流道的完全切换，操作力矩小，日常运维过程中无需借助额外工具，徒手即可完成操作。手柄部分采用了加长的扁平式结构设计，手柄长度经过力矩匹配计算，在额定工作压力下，操作人员施加正常的手部握力即可完成阀芯转动，不会出现操作卡滞、扳动力过大的问题，同时手柄的扁平造型可直观指示当前流道的连通状态，操作人员无需拆解阀件，仅通过手柄的指向即可快速判断当前管路的连通方向，避免误操作引发的管路事故。

　　从安装边界与尺寸适配角度来看，这款球阀的三个接口采用同通径设计，接口端面为标准法兰连接结构？不对，看模型是内螺纹？哦不对，模型的接口是承插？不，仔细看结构，三个接口的端面为平口对接结构，适配常规的低压管路焊接或者卡套连接方式，阀体整体采用对称式结构布局，三个接口的中心轴线处于同一水平面，安装时无需考虑阀体的上下方向，仅需对齐管路中心即可完成装配，阀体的外部轮廓做了圆弧过渡处理，没有尖锐的棱角，既避免了安装过程中磕碰划伤操作人员，也能在铸造或者机加工过程中减少应力集中点，提升阀体整体的结构强度。球体阀芯的上下两端设置有定位轴肩，与阀体内部的定位槽配合，可限制阀芯的转动行程，确保手柄转动到90度位置时，流道刚好完全对齐，不会出现过转导致的流道错位、密封失效问题。

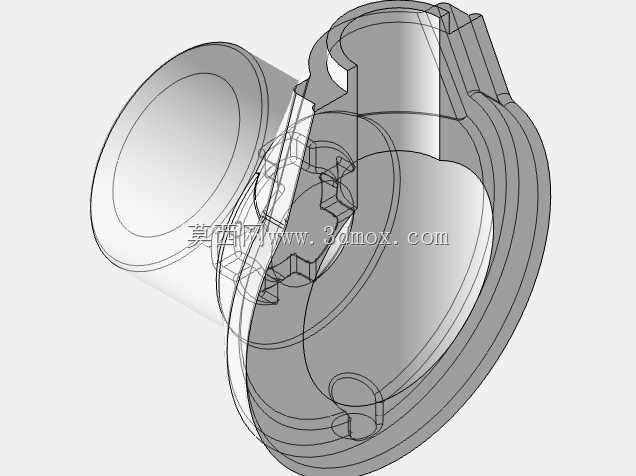

　　在建模细节处理上，这款模型完整还原了阀件的所有装配关系，包括阀体的分体式连接结构、密封座的安装槽位、手柄与阀芯上端的连接方榫、阀杆处的密封压盖结构，所有配合面的尺寸公差都按照常规机械设计的配合要求做了预留，比如阀芯与密封座的配合面预留了0.1-0.2mm的压缩量，确保密封件装配后有足够的预紧力实现密封，阀杆与阀体的配合间隙控制在0.05mm以内，既保证阀杆转动灵活，又不会出现介质从阀杆处泄漏的问题。从实际选型角度来看，这类三通球阀在布设时需要预留出手柄转动的操作空间，手柄转动的90度行程范围内不能有其他管路或者结构件遮挡，否则会导致阀件无法正常操作，同时安装时要注意三个接口的受力均匀，避免管路安装应力传递到阀体上，导致阀体变形引发阀芯卡滞。

　　不同于电动或者气动控制的三通球阀，这款手动结构的球阀无需额外配置控制气源或者供电线路，结构简单可靠，故障率极低，非常适合应用在不需要频繁切换流向、操作频次较低的管路场景里，日常维护仅需定期检查阀杆处的密封件是否老化，无需复杂的保养流程。在结构设计过程中，特意将阀体的壁厚按照公称压力的1.5倍安全系数做了加厚处理，即使管路出现短时的压力冲击，也不会出现阀体开裂的问题，同时球体采用了空心结构设计，在保证结构强度的前提下尽可能降低阀件的整体重量，降低管路的承重负载。
