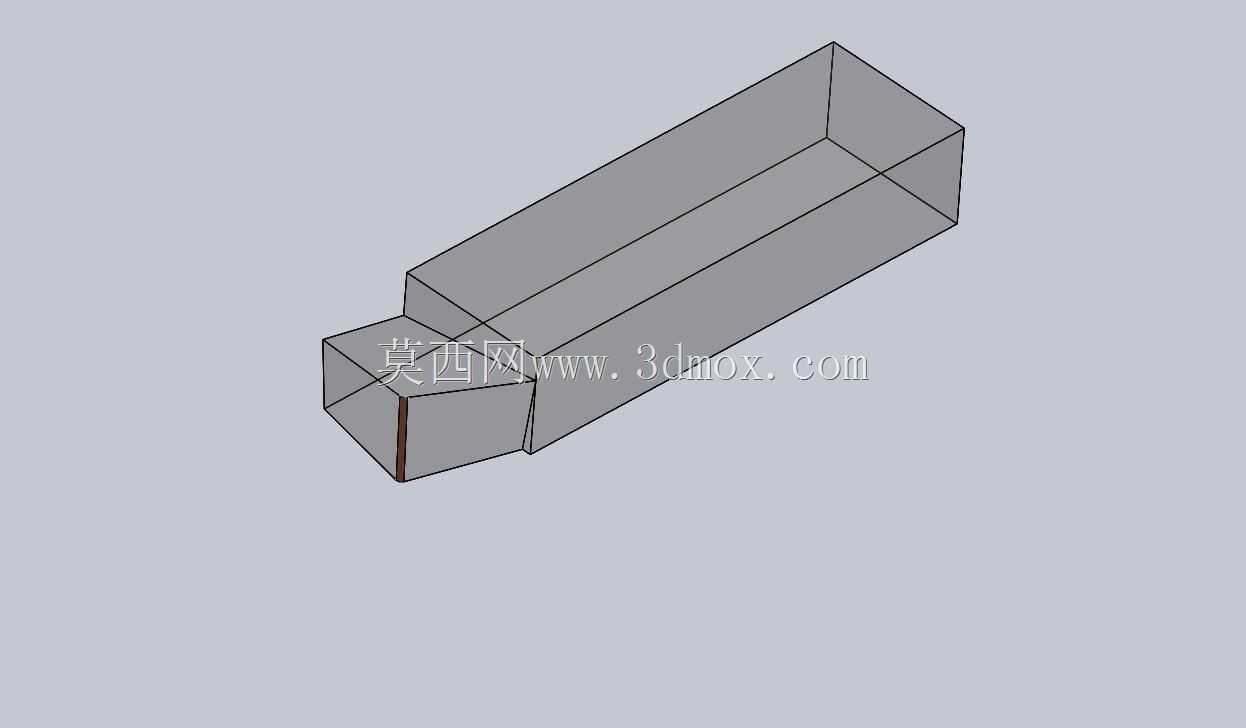

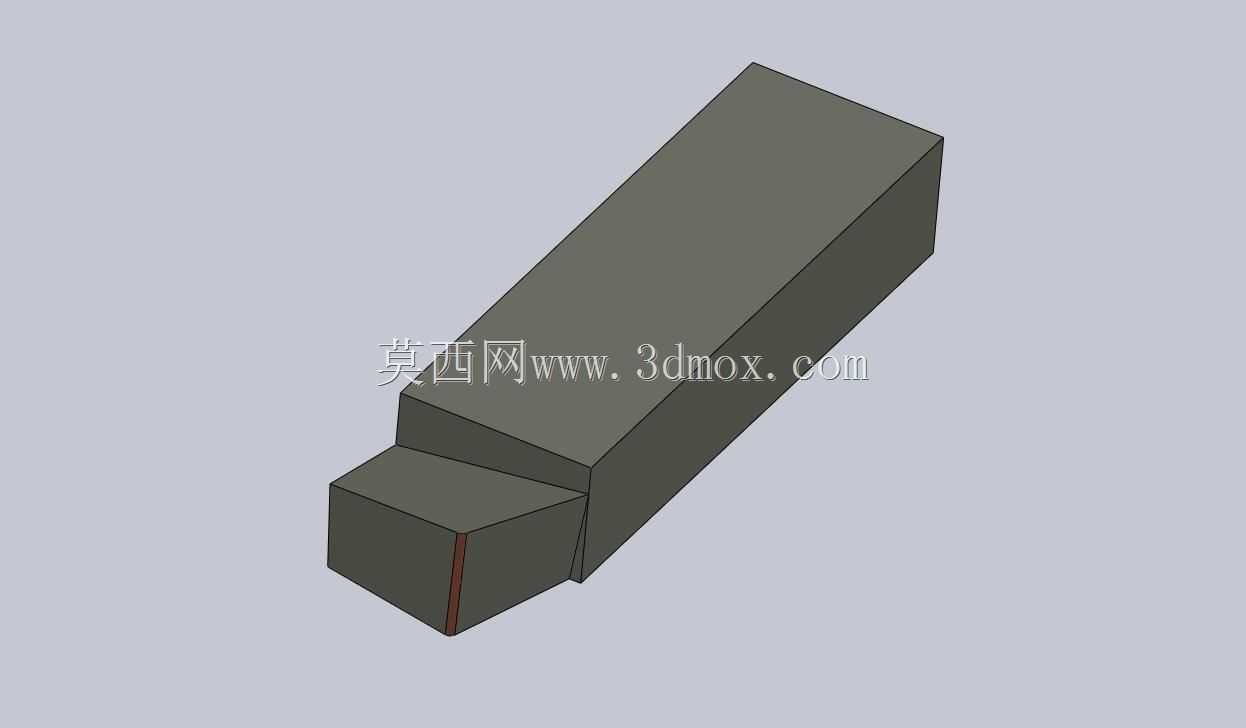

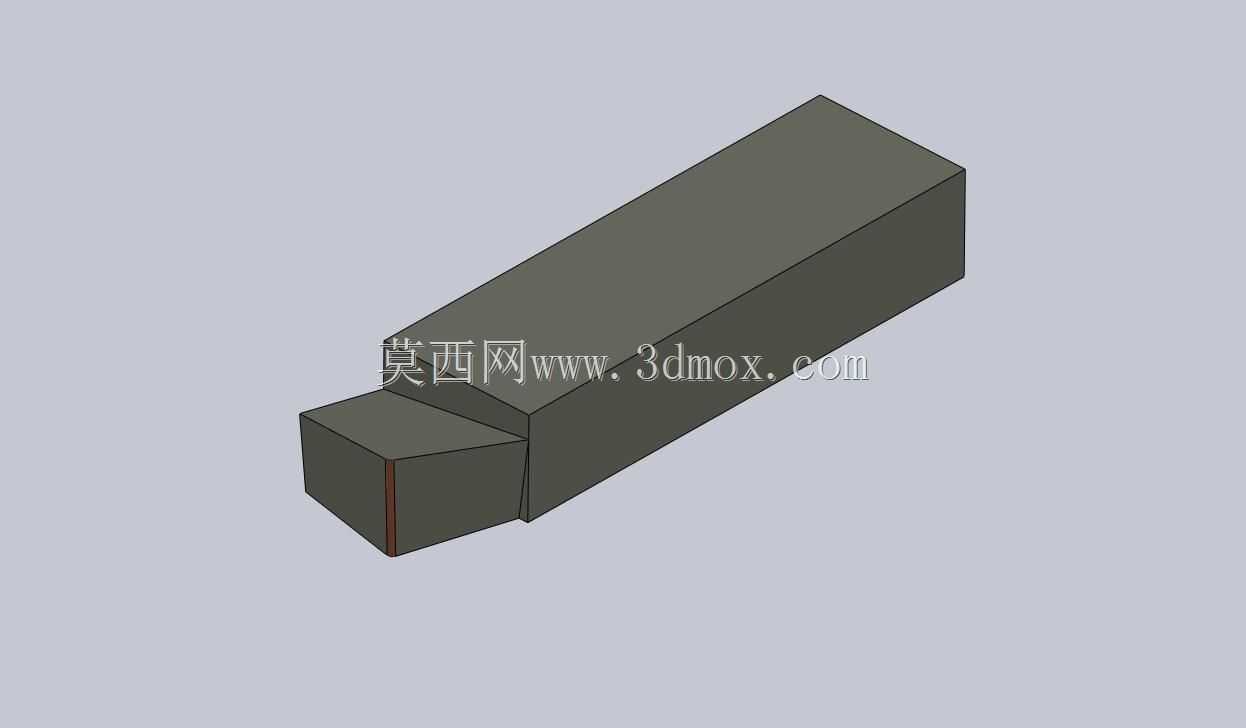

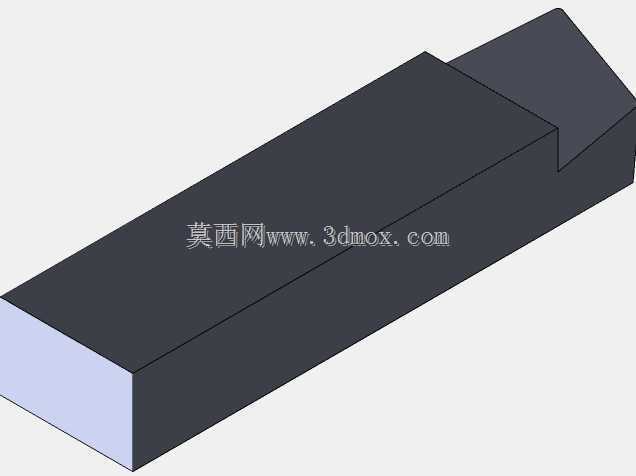

在常规金属切削加工场景中,单刃切削刀具是卧式车床、数控车床完成外圆车削、端面车削、台阶成型加工的核心执行部件,其结构设计合理性直接决定加工面粗糙度、尺寸公差保持能力以及单次换刀后的连续加工时长。这款刀具的整体结构采用方柄刀杆搭配焊接式切削头的经典布局,刀杆部分选用整体矩形截面结构,截面长宽比控制在1.2:1左右,这种截面设计能够匹配绝大多数标准车床刀架的装夹槽尺寸,装夹时无需额外加装过渡套,直接通过刀架压紧螺栓即可完成固定,装夹后悬伸长度可根据加工深度灵活调整,当悬伸长度控制在刀杆截面高度的2倍以内时,能够有效规避切削过程中的振刀问题,保障加工过程的稳定性。切削头部分的几何角度设计完全遵循金属切削原理的实用要求,前角角度根据常见45号钢、40Cr等通用结构钢的加工特性做了适配,既保证切削刃足够锋利以降低切削阻力,又预留了足够的刃口强度,避免断续切削时出现崩刃问题;后角设计则充分考虑了加工过程中刀具后刀面与工件已加工表面的摩擦问题,合理的后角角度能够在减少摩擦损耗的同时,维持刃口的散热体积,延长刀具连续切削的使用寿命。
从设计思路层面来看,这款刀具没有采用复杂的可转位刀片结构,而是选用焊接式结构,核心考量是面向小批量维修加工、教学实训场景的使用需求,这类场景下加工材料种类杂、切削参数波动大,焊接式结构的刀具整体刚性更好,刃磨维护门槛低,操作人员只需掌握普通砂轮机刃磨技巧即可完成刀具修复,无需储备多种规格的可转位刀片,能够降低日常使用的配套成本。刀具的主偏角、副偏角以及刃倾角都做了通用化适配,主偏角选用常规加工中最常用的角度参数,既可以完成外圆纵向走刀加工,也可以直接横向走刀完成端面车削,无需频繁换刀即可完成轴类零件的大部分车削工序;副偏角的设置兼顾了已加工表面的残留高度控制和刀尖强度,能够在常规走刀量下获得较好的表面加工质量;刃倾角则控制在合理正值范围,能够引导切屑向待加工表面方向排出,避免切屑划伤已加工的工件表面。
在安装边界方面,这款刀具的刀杆底面为全平面设计,装夹时与刀架支撑面完全贴合,不存在局部悬空问题,压紧点分别布置在刀杆前后两个位置,压紧力方向垂直于刀杆底面,不会导致刀杆装夹后出现倾斜偏移;刀尖高度与标准车床主轴中心高的适配性经过结构校核,装夹后只需少量调整垫片即可保证刀尖与主轴中心等高,避免出现中心高偏差导致的扎刀、加工面母线不直等问题。切削头与刀杆的焊接位置做了定位槽设计,焊接前切削头可嵌入刀杆端部的定位槽内,保证焊接后切削头的对称度与角度位置精度,避免焊接偏移导致刀具几何角度失准。
从实际使用场景来看,这款刀具不仅适用于常规的金属零件车削加工,也非常适合作为机械加工实训教学的演示模型,能够直观展示单刃切削刀具的各部分结构、几何角度的位置关系,帮助初学者理解前角、后角、主偏角、副偏角、刃倾角等核心刀具参数的实际形态与作用逻辑,理解不同参考系下刀具角度的定义方式,掌握刀具几何形状对切削过程的影响规律。刀具的整体结构没有多余的复杂特征,所有结构特征都服务于切削功能与装夹需求,刀杆尾部做了小尺寸倒角处理,方便穿入刀架装夹槽,棱边做了钝化处理避免操作时划伤操作人员;切削头的刀尖部分预留了刃磨余量,多次刃磨后仍可保持足够的切削长度,延长刀具的整体使用寿命。在切削过程中,刀杆的矩形截面能够提供足够的抗扭、抗弯刚度,即使在较大背吃刀量的粗加工工况下,也不会出现明显的刀杆变形,保证切削深度的一致性;切削头的材料选用常见的硬质合金材质,与刀杆的中碳钢材料焊接后结合强度可靠,不会出现切削过程中刀头脱落的问题。
