茶叶收割机带齿轮传动箱体铸件结构

　　该结构件面向丘陵茶园单行采茶作业设备的动力传递区段，实际承担齿轮副定位、轴系支承、外部防护与机架连接等复合功能。茶园采收工况下，割台前端持续遭遇茶枝冲击、碎叶粉尘侵入以及低速大扭矩波动，壳体不能只按静态包覆件处理，而要把传动精度、密封边界、装配工艺和铸造可行性同时纳入结构方案。

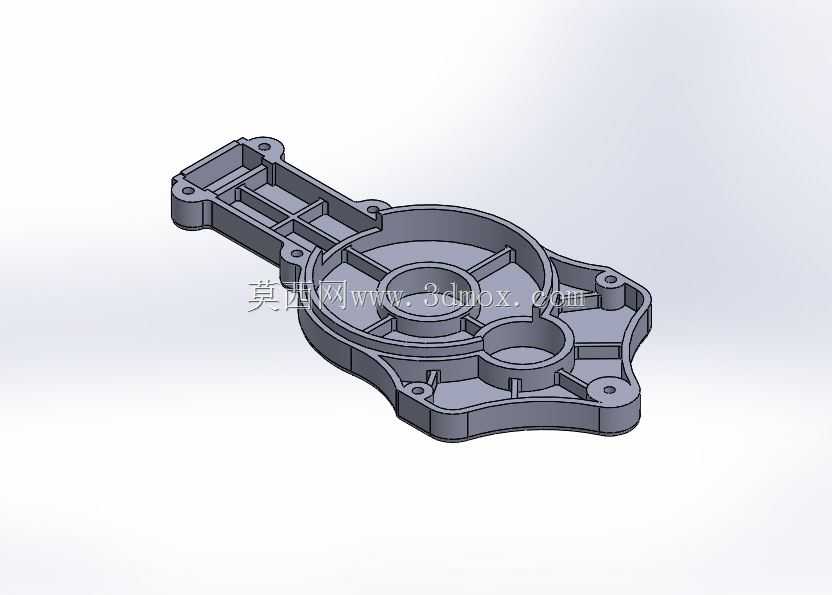

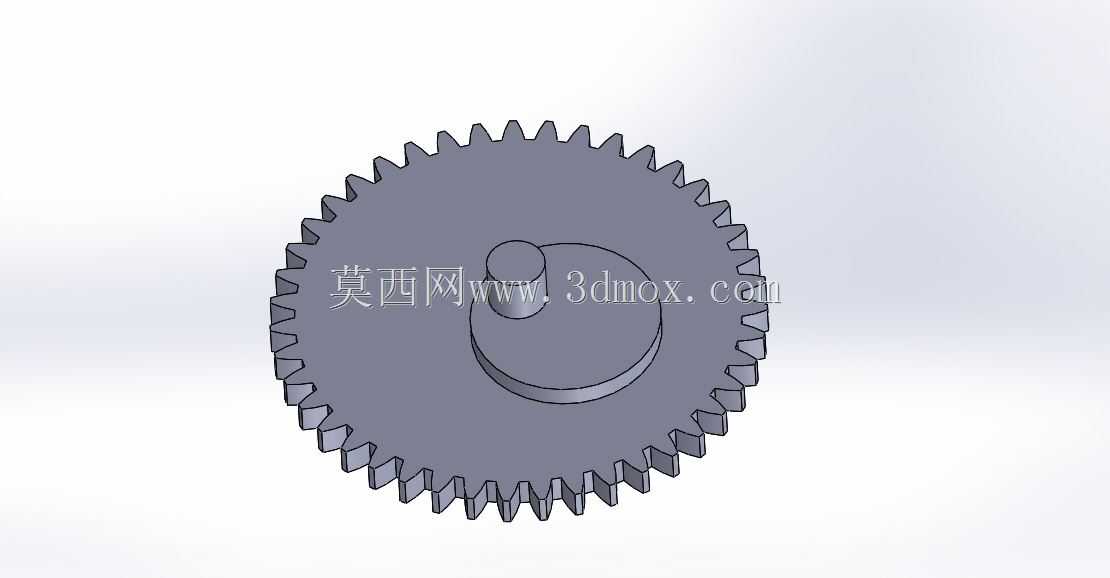

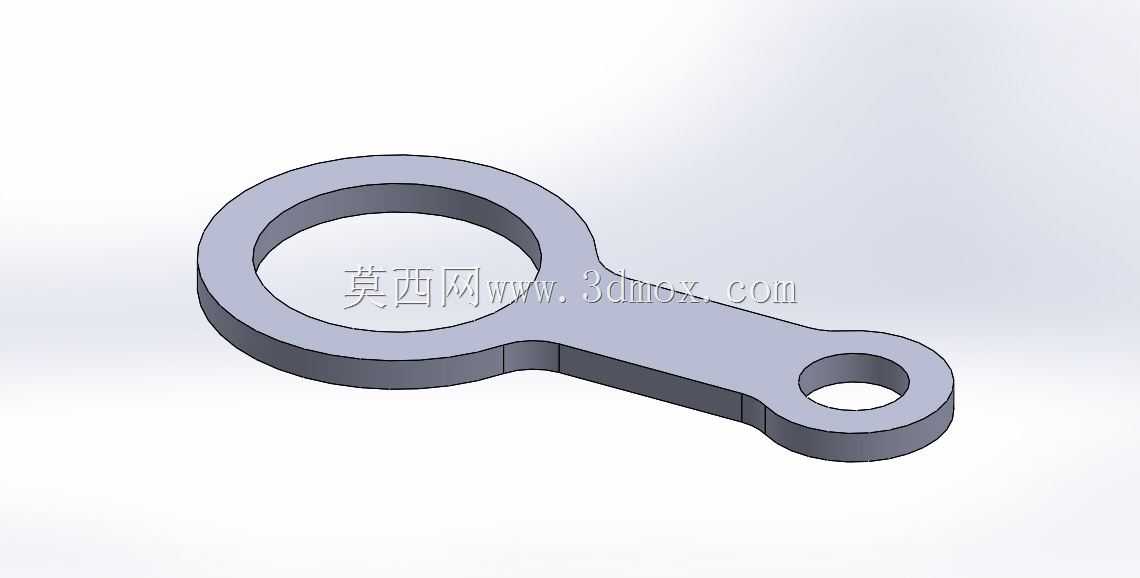

　　从外形看，零件采用狭长延伸臂与圆形齿轮腔相连的非对称布局。延伸端用于靠近割台或机架连接位置，使动力输入、执行部件和主机架之间形成确定的跨距；圆形腔体则围绕齿轮啮合中心布置，内壁保留轴承座、加强肋和局部凸台，保证齿轮运转时轴心位置不发生明显偏移。腔体一侧还设置较小的同轴或邻轴安装区域，可容纳多级传动、轴套或润滑相关结构，使采茶割台在紧凑空间内完成转速与扭矩转换。

　　设计思路上，壳体并非单纯追求外形封闭，而是围绕传动链建立刚性骨架。主腔外壁采用环形加厚边，多个螺栓孔沿法兰轮廓分布，便于与侧盖或配合箱体形成可靠压紧；孔位周边设置凸台，避免薄壁区域直接承受螺栓预紧力。腔体内部放射状肋板连接轴承座与外壁，能抑制齿轮啮合产生的局部变形，同时减少大面积厚壁造成的缩松风险。延伸臂底部和侧壁布置纵向肋条，在悬臂受力时提高抗弯能力，尤其适合割台遇到枝条卡滞、地面起伏或传动瞬时加载的场景。

　　安装边界需要重点关注三类接口。其一是齿轮腔端面的法兰连接面，该面决定侧盖装配后的平面贴合质量，设计时应保证螺栓孔节圆、密封面宽度和加工余量协调；其二是各轴承孔的同轴度与孔肩尺寸，轴系装入后需满足齿轮侧隙和轴承定位要求，不能让铸件毛坯面直接承担精密定位；其三是延伸臂端部及侧向耳板上的安装孔，这些孔位决定壳体在采茶机机架上的姿态，建模时应结合相邻割台、传动轴和护罩的空间包络进行校核。

　　铸件壁厚沿力流方向呈现渐变特征：轴承座、法兰边和螺栓凸台处金属较厚，用于承受压紧力和支反力；大面积盖板区域相对较薄，以控制重量和材料消耗。肋板交接处应保留合理圆角，避免应力集中，也符合砂铸或压铸时金属液充填与冷却的规律。外形上多处尖角被处理为平滑过渡，既降低铸造裂纹倾向，也减少农机作业中因振动导致的疲劳起始点。

　　在实际采茶设备中，该壳体位于传动机构与割台连接的关键区域。外部需要避让往复切割部件、输送通道和防护板，内部则要保证齿轮、轴、轴承和紧固件的装拆顺序。三维结构建模时，应先确立齿轮分度圆、轴中心线和螺栓连接基准，再向外生成腔体、肋板和安装耳；若先做外观曲面，后续容易出现轴承孔壁厚不足、工具无法伸入或法兰密封面宽度不够等问题。

　　尺寸布置上，狭长臂展使壳体能够跨越割台与动力源之间的距离，但悬臂越长，对连接孔位置和截面高度越敏感。圆形腔体外径应大于齿轮最大回转半径，并留出齿顶到内壁的安全间隙；端盖法兰需超出腔体轮廓，保证密封垫或密封胶有连续承压面。侧向突出的小腔与主腔交接处属于刚度薄弱区，应通过圆弧肋和加厚过渡区控制变形。

　　该类铸件完成毛坯成型后，轴承孔、结合面和安装基准面通常需要二次加工，因此模型中应体现明确的加工余量与非加工面区分。对于结构设计人员而言，检查重点不只是外观是否完整，还包括齿轮拆装空间、螺栓扳手空间、轴系润滑路径、壳体与外部护罩的干涉情况，以及整机振动下连接耳板的疲劳裕度。通过这些结构处理，箱体才能在茶园采收设备中长期承担传动支承和防护作用。
