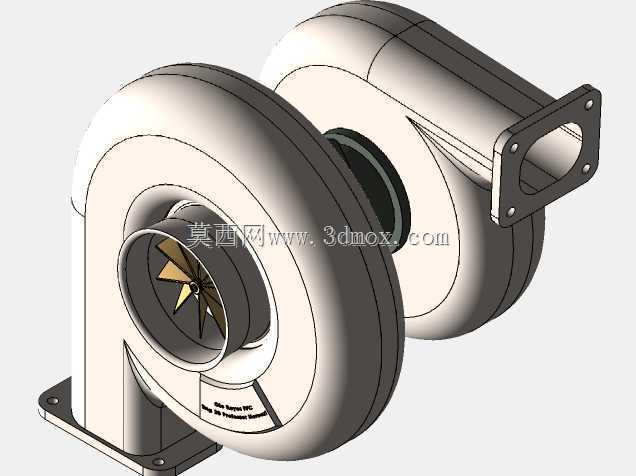

车用涡轮增压器三维结构设计模型

　　在车用动力系统的配套设计环节，涡轮增压器是提升内燃机升功率、优化燃油经济性的核心配套部件，这套三维结构完整还原了量产径流式涡轮增压器的全部装配细节，可直接用于动力总成匹配阶段的结构校核、安装空间验证以及周边管路布局设计。从实际工程应用场景来看，这类增压器广泛匹配小排量乘用车汽油机、轻卡柴油机以及非道路移动机械的动力单元，核心作用是利用发动机排出的高温高压废气驱动涡轮端叶轮旋转，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升进气充量，让燃油燃烧更充分，最终实现动力输出提升30%-40%、油耗降低8%-15%的实际效果，同时能减少尾气中不完全燃烧产物的排放，满足现阶段道路车辆的排放法规要求。

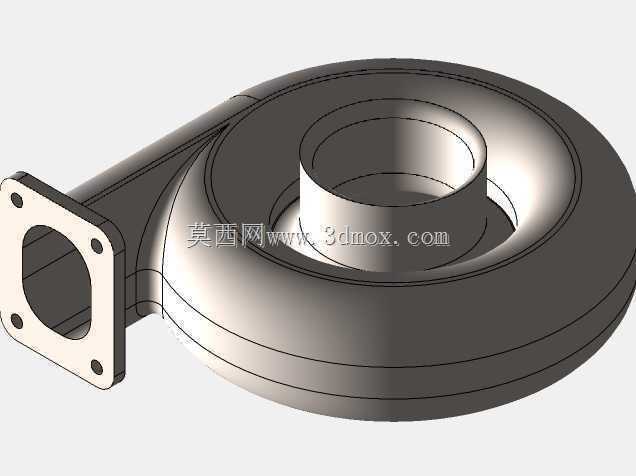

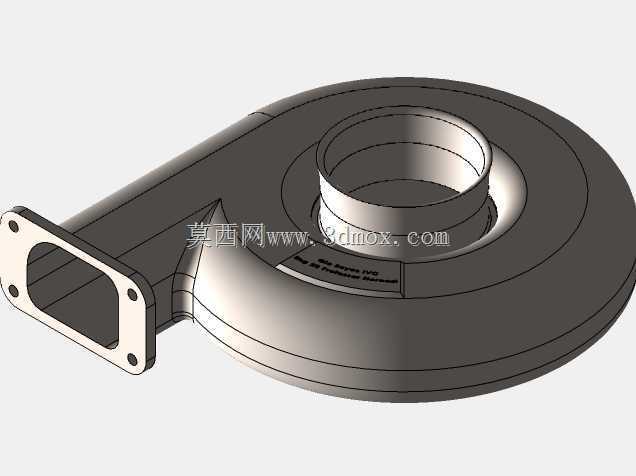

　　整套模型的设计思路完全遵循量产增压器的工程逻辑，没有做简化的概念化处理：首先是蜗壳部分的流道设计，压气机侧的蜗壳采用变截面渐扩结构，从叶轮出口到出气法兰的流道截面按照等环量原则逐步扩大，保证压缩后的空气在流道内减速增压的过程中压力损失控制在工程允许范围内，内壁的曲面过渡全部做了圆角处理，避免气流在拐角处产生涡流造成压损；涡轮侧的蜗壳则采用耐高温的铸铁件对应结构设计，流道截面从进气法兰到涡轮叶轮入口逐步收缩，引导废气以合适的角度冲击涡轮叶片，最大化利用废气的动能与压力能。

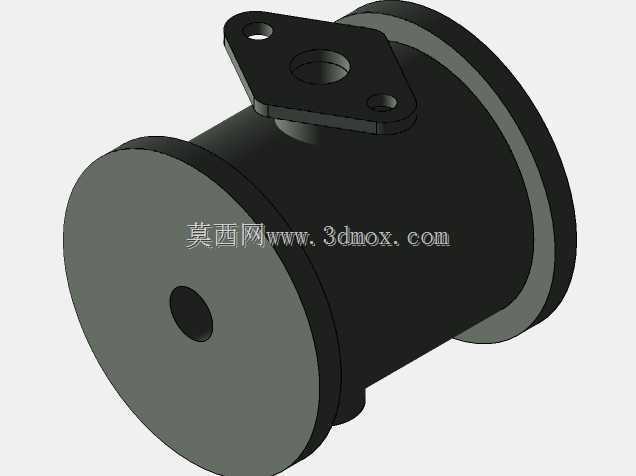

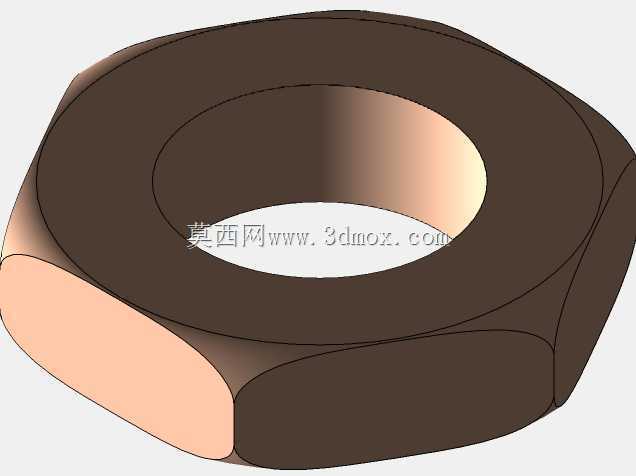

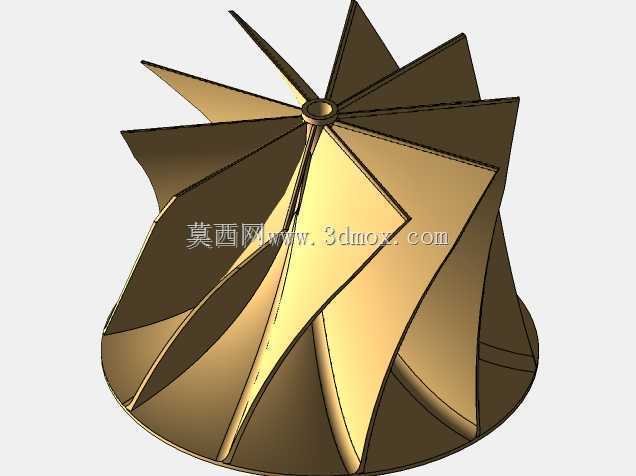

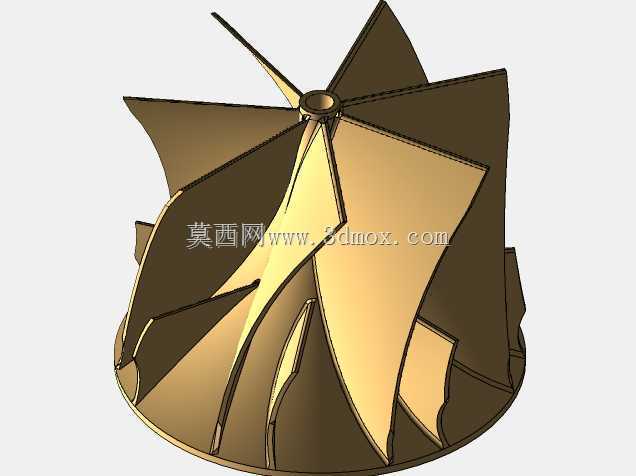

　　叶轮部分的结构是整套模型的设计重点，压气机叶轮采用后弯式叶片设计，叶片数量为长短间隔布置，长叶片负责主要的气流压缩做功，短叶片则用于改善长叶片之间的气流流场，避免大流量工况下出现气流分离导致压气机喘振，叶片的型线从轮毂到轮缘采用变角度设计，入口处的叶片角度匹配进气气流方向，出口角度则满足压比设计要求，所有叶片与轮毂的连接位置都做了倒圆处理，既减少应力集中，也符合实际加工的工艺要求。涡轮叶轮则采用径向入流、轴向出流的结构，叶片型线匹配废气的流动方向，能够承受最高近千度的废气温度冲击，同轴的连接结构完整还原了轴承安装位、密封环槽以及锁紧螺母的装配位置，中间的轴承体部分预留了润滑油道与冷却水道的接口位置，对应实际产品中浮动轴承的安装空间，保证转子轴在每分钟十几万转的工作转速下能够稳定运转，同时带走涡轮端传递过来的热量，避免轴承过热失效。

　　安装边界部分的尺寸设计完全参照量产同规格增压器的通用参数，压气机侧的出气法兰采用方形带安装孔的结构，法兰面的密封槽、四个螺栓安装孔的位置度都做了准确还原，能够直接对接中冷器的进气胶管或者金属管路；涡轮侧的进气法兰则匹配发动机排气歧管的安装接口，底部的安装支架带有两个固定螺栓孔，用于将增压器固定在发动机缸体的支架上，避免工作过程中出现振动松脱。整套模型的所有配合面都按照实际装配公差做了间隙预留，比如压气机壳与背板的配合位置、涡轮壳与中间轴承体的卡箍连接位置，都还原了实际产品的装配关系，没有出现干涉问题。

　　在做整车动力舱布局设计的时候，这套模型可以直接导入整车装配环境，校核增压器与周边防火墙、冷却管路、线束的间隙，避免实车装配时出现零部件干涉；在做教学或者结构分析的时候，也可以直接拆分各个零件，对叶轮做强度校核、对流道做CFD仿真分析，不需要再重新做结构简化。不同于很多概念化的增压器模型只做了外形曲面，这套模型完整还原了内部的叶片结构、密封结构、安装接口的所有细节，甚至连压气机壳表面的标识刻印位置都做了对应还原，完全符合工程设计阶段的使用需求，不管是新入门的结构设计师熟悉增压器结构，还是资深工程师做动力匹配选型，都能提供准确的结构参考。
