交错轴动力传递用蜗轮蜗杆传动结构

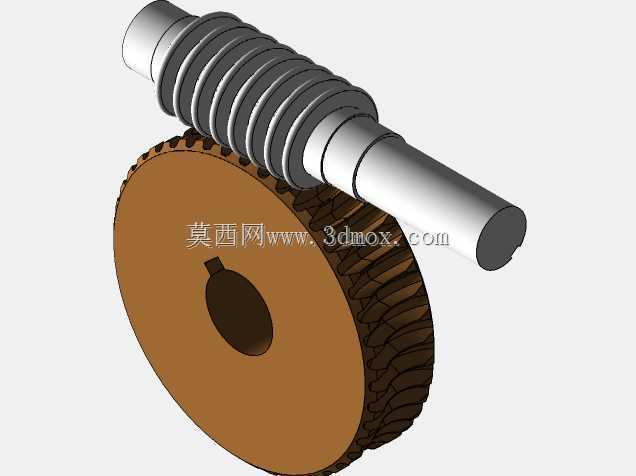

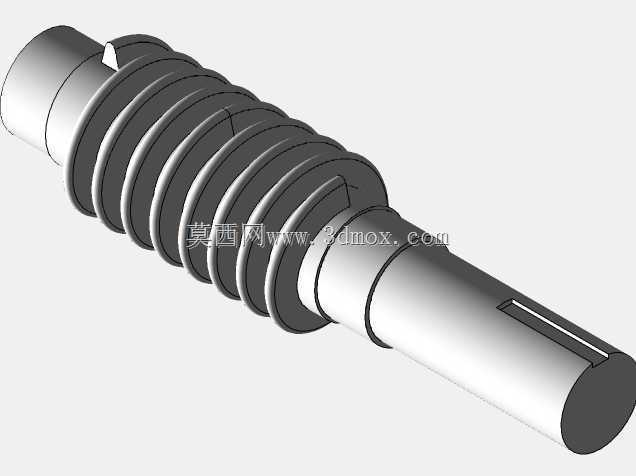

　　这套蜗轮蜗杆传动副，核心解决空间垂直交错轴之间的旋转运动与扭矩传递需求，在各类需要大减速比、低转速大扭矩输出的设备中应用极广，从输送线的驱动端、小型起重设备的卷扬机构，到自动化生产线的分度转台、阀门的电动执行机构，都能见到这类传动结构的身影。不同于平行轴齿轮传动对轴系平行度的严苛要求，蜗轮蜗杆的输入轴与输出轴呈90度空间交错，能在非常紧凑的安装空间内完成动力方向的转换，同时实现单级大减速比的传动，这是普通圆柱齿轮、锥齿轮传动很难做到的——单级蜗轮蜗杆副就能实现10到80之间的减速比，部分大扭矩场景甚至能做到更高，不需要多级齿轮串联，大幅缩减传动链的整体体积。从结构设计来看，蜗杆部分采用阿基米德齿形设计，加工时可以通过普通车床完成齿形车削，不需要专用的复杂刀具，加工门槛更低，也方便后期维护时的配件替换；蜗杆的轴段做了等径设计，两端预留的轴承安装位有明确的轴肩定位，装配时可以直接压装深沟球轴承或者圆锥滚子轴承，轴肩的高度严格按照轴承内圈的定位要求设计，避免轴承安装后出现轴向窜动，同时轴端预留的键槽位置匹配标准平键尺寸，能直接和驱动电机的输出轴、联轴器进行连接，不需要额外做转接结构。

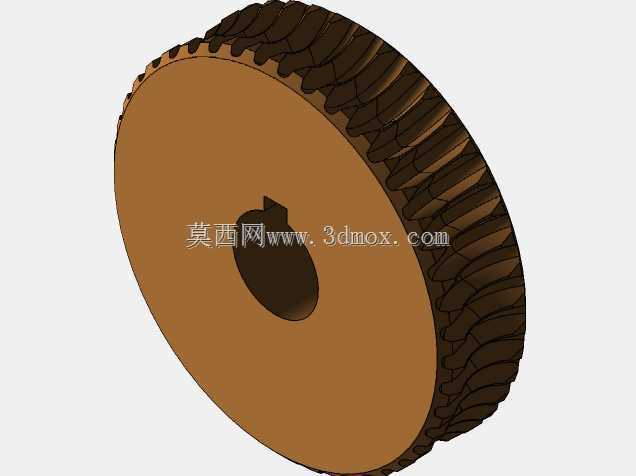

　　蜗轮部分采用齿圈与轮毂分体的设计思路，轮毂部分为铸铁材质，保证足够的结构强度与安装刚性，中心的通孔为基孔制配合尺寸，能直接和设备的输出主轴配合，键槽位置对称分布，保证传动时的受力均匀；齿圈部分采用减摩性能更好的铜合金材质，和钢制蜗杆啮合时能有效降低摩擦系数，减少长期运行的磨损量，同时铜材质的嵌合性更好，啮合过程中能储存少量润滑脂，降低齿面胶合的风险。在安装边界上，蜗杆的轴向尺寸与蜗轮的径向尺寸做了匹配优化，蜗轮的齿顶圆直径与蜗杆的中心距严格按照传动比参数计算，装配时只需要保证两轴的中心距误差在允许范围内，同时调整好蜗杆的轴向窜动间隙，就能保证齿面的接触斑点覆盖合理区域，避免出现偏载、局部磨损过快的问题。

　　实际运行过程中，这类传动结构具备反向自锁的特性，也就是只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，这个特性在起重设备、升降机构中非常实用，能在驱动端断电时自动锁止输出轴，避免负载下坠引发安全事故，不需要额外加装制动机构。设计时也充分考虑了润滑需求，蜗轮与蜗杆的啮合位置预留了足够的油池空间，装配后可以在壳体内部加注齿轮油，齿面啮合时能自动带起润滑油形成油膜，降低运行噪音与传动损耗；齿形的螺旋角经过反复验算，既保证足够的传动效率，也兼顾自锁性能，不会因为螺旋角过大失去自锁能力，也不会因为螺旋角过小导致传动效率过低、发热严重。

　　不同于市面上很多简化建模的蜗轮蜗杆模型，这套结构的齿形完全按照啮合原理生成，每个齿的渐开线轮廓、齿厚、齿顶高与齿根高都符合机械设计手册的参数要求，导入三维软件后可以直接做干涉检查、运动仿真，也能直接导出工程图用于生产加工，不需要再对齿形做二次修正。在设备选型阶段，工程师可以直接参考这个模型的安装尺寸，调整中心距、模数、头数等参数，快速适配不同功率、不同减速比的使用场景，比如小负载的自动化转台可以用单头蜗杆搭配大齿数蜗轮，获得更高的减速比与更平稳的输出；中等负载的输送线驱动可以用多头蜗杆，提升传动效率，降低运行时的发热。
