可移动配重式木质投石机结构设计

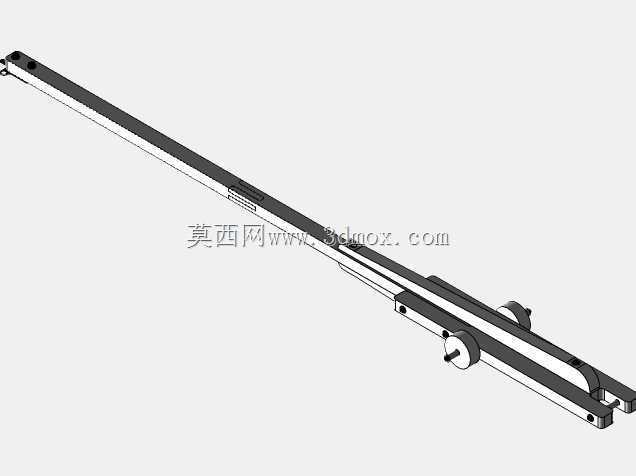

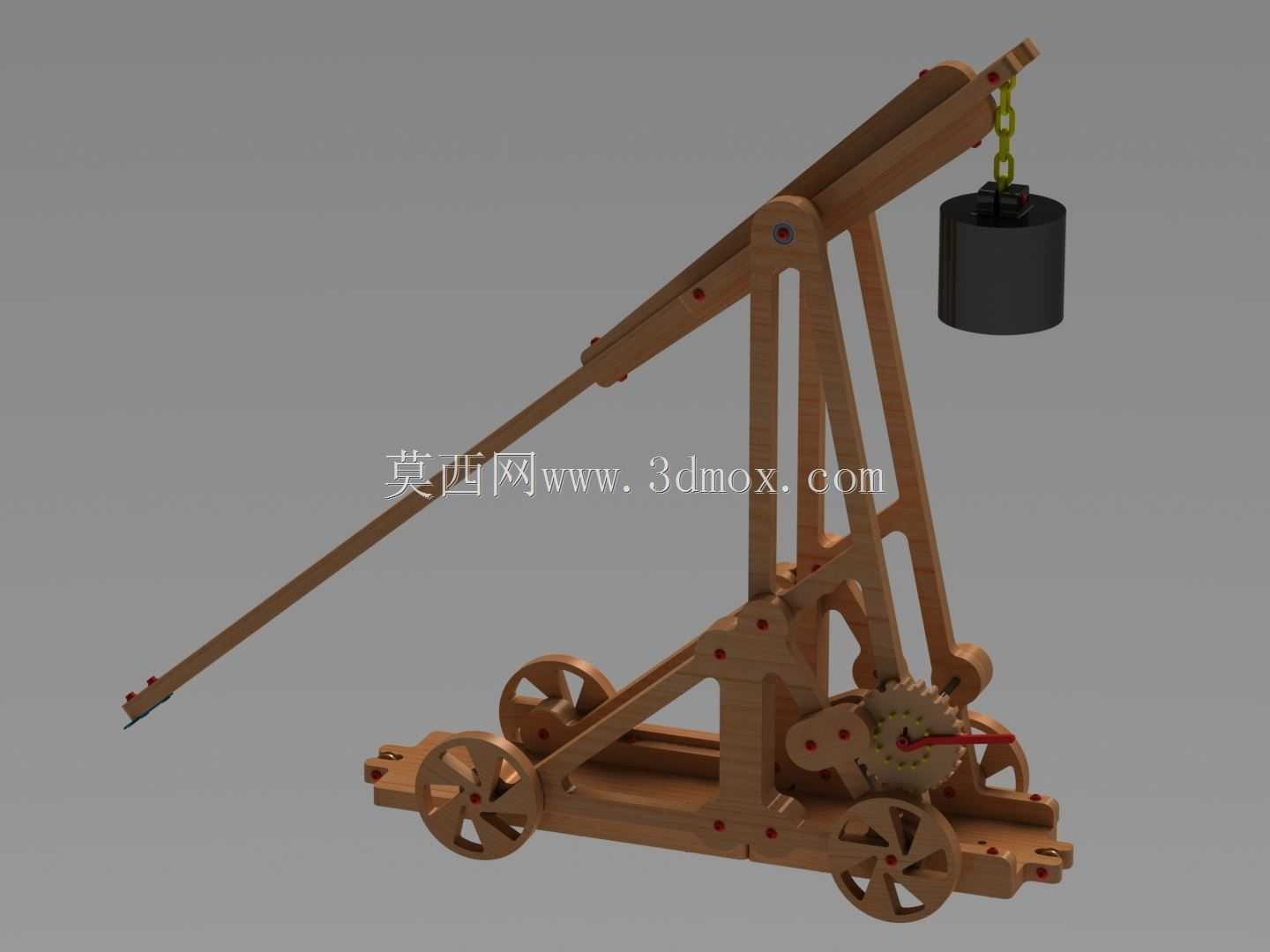

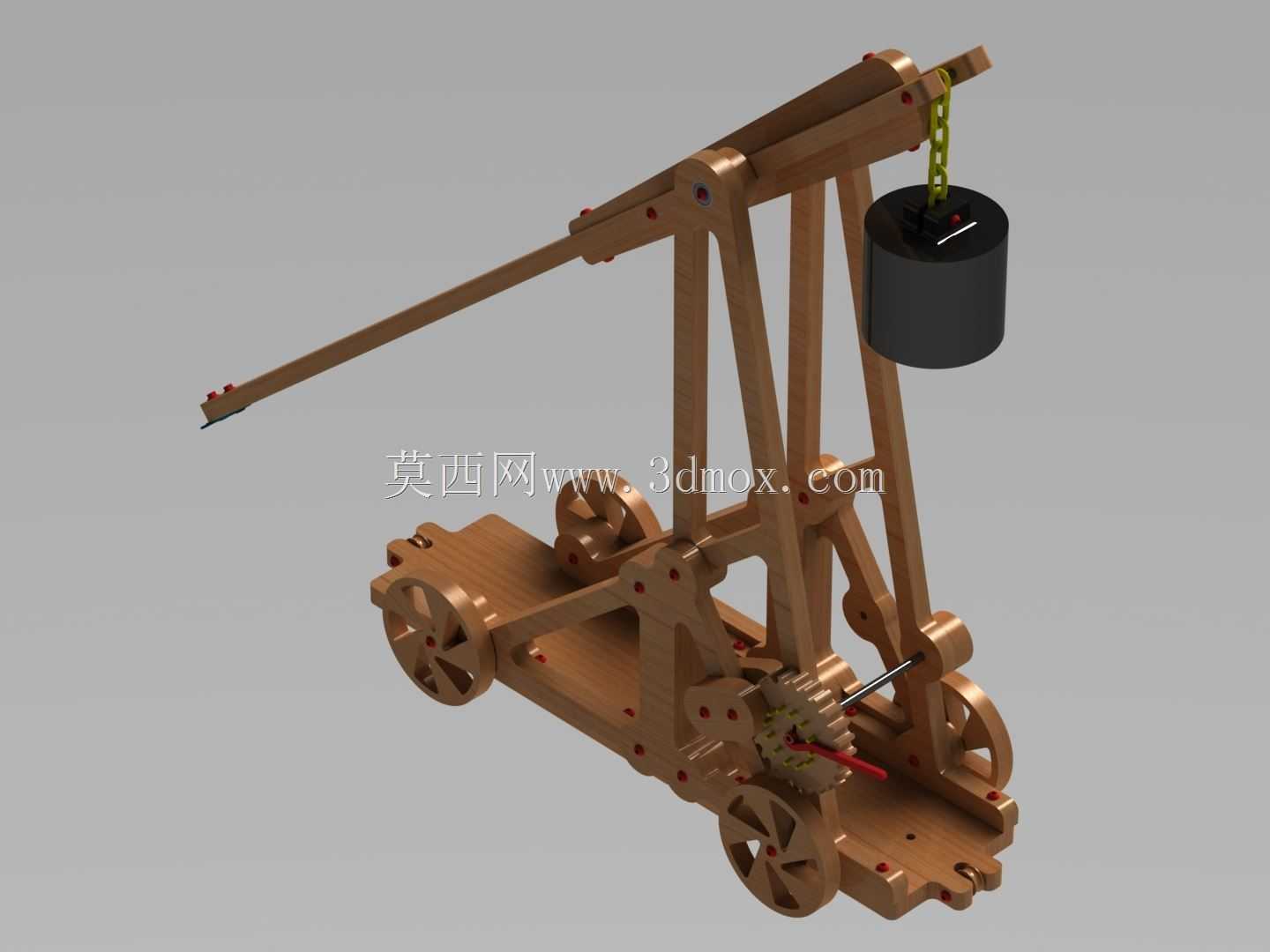

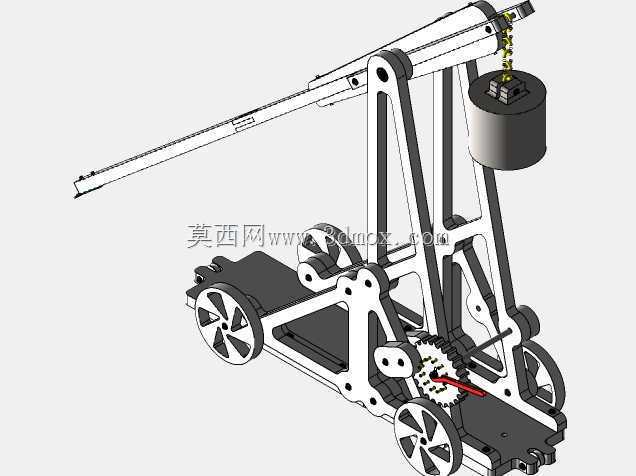

　　这款投石机采用全木质框架搭配金属标准件的组合结构，整体为带行走轮的落地式布局，可在平整硬质地面上短距离推移调整位置，适配教学演示、古机械复原研究、手工创客制作等场景使用。设备核心功能是通过配重重力势能转化为抛射动能，实现球状抛射物的远距离投射，抛射臂采用长杠杆结构设计，支点位置经过反复调校，动力臂端挂载圆柱形配重块，阻力臂端设置抛射物承载勺头，配重块通过金属吊链与抛射臂末端连接，释放时配重块垂直下落带动抛射臂快速绕支点回转，当抛射臂回转至设定角度时，吊索与勺头脱离约束，抛射物沿切线方向飞出完成投射动作。

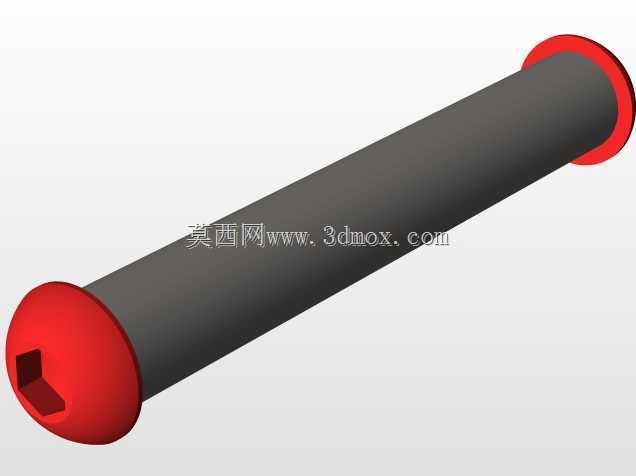

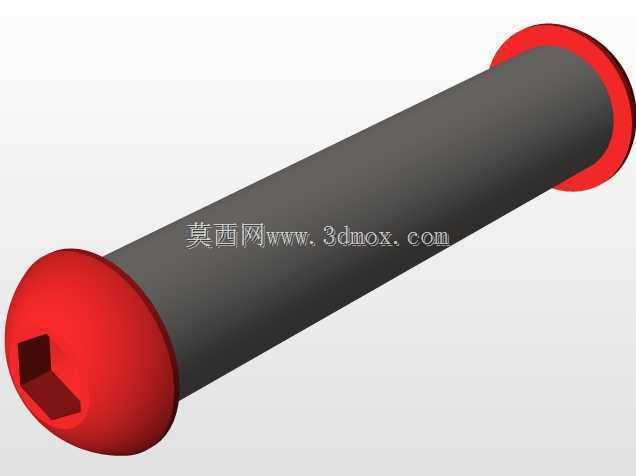

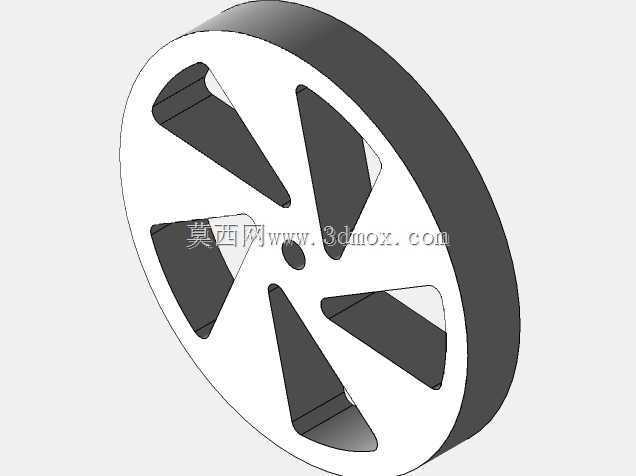

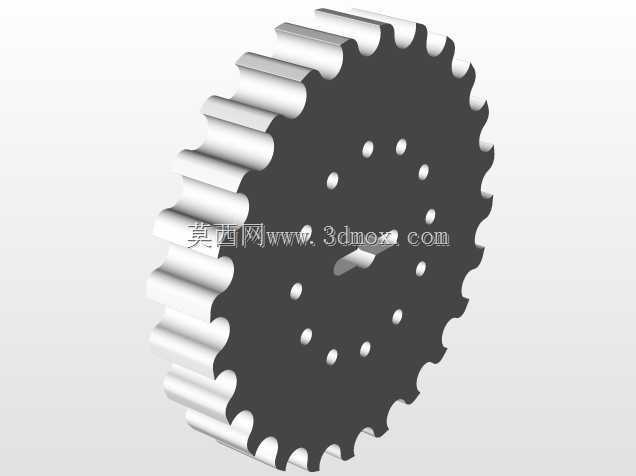

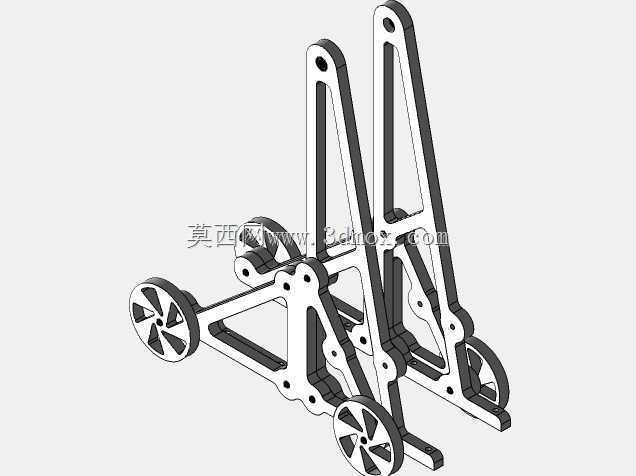

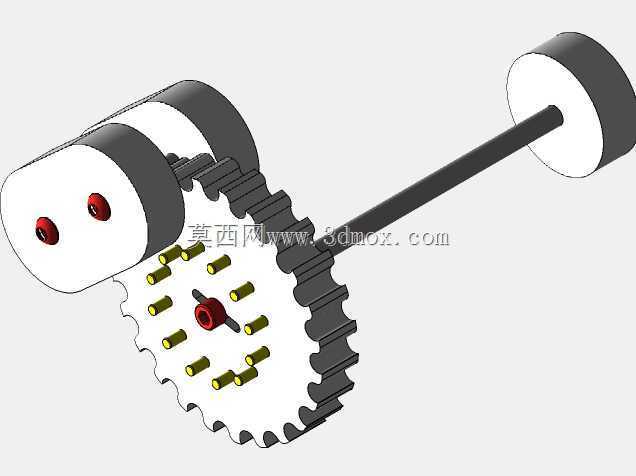

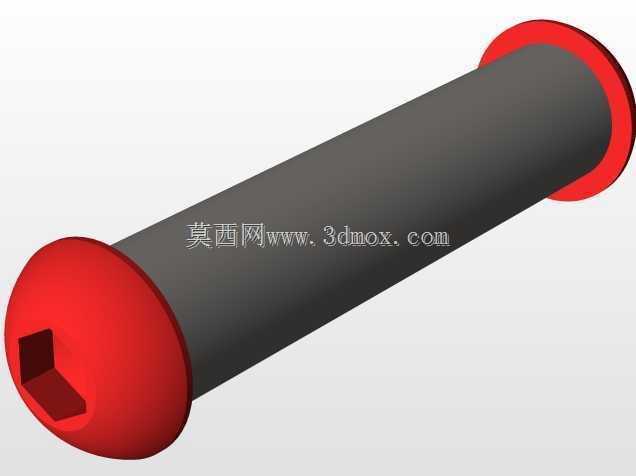

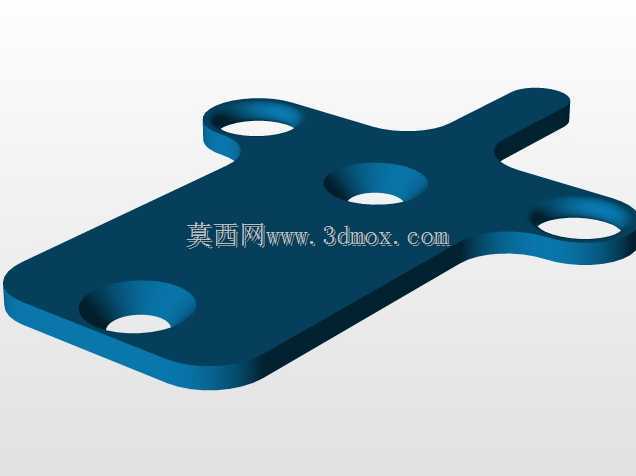

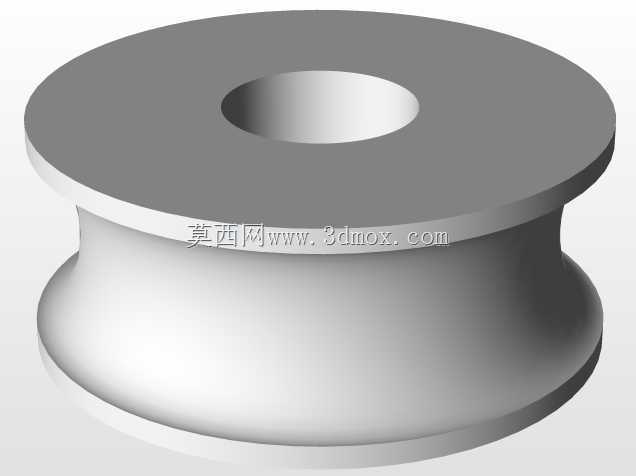

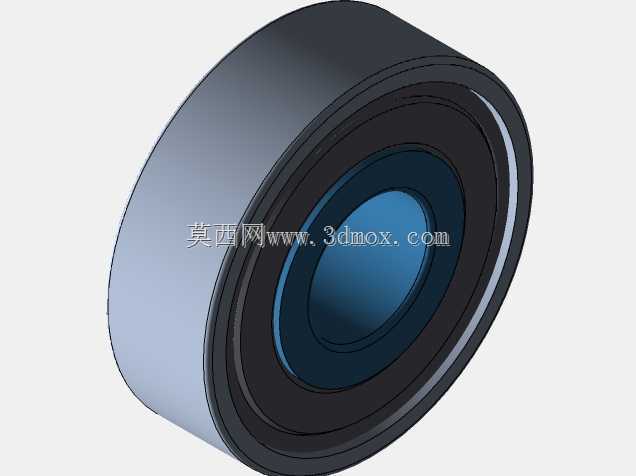

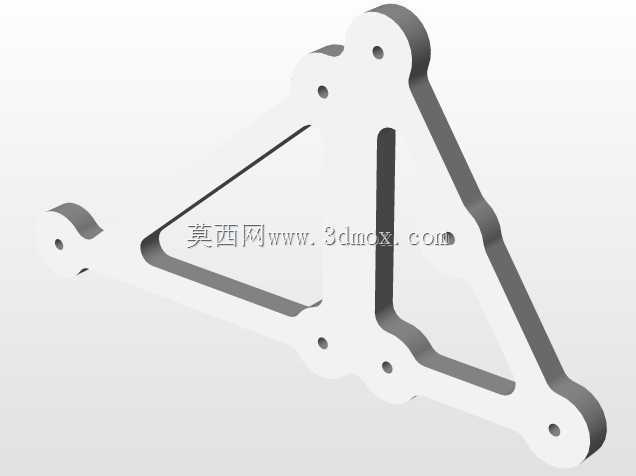

　　框架主体采用层板拼接结构，所有杆件连接位置均采用销钉铰接，铰接点预留合理转动间隙，避免运动过程中出现卡滞，销钉选用标准不锈钢管螺纹件，连接强度足够承受抛射过程中的瞬时冲击载荷，同时方便拆装维护。设备底部设置四个辐条式行走轮，轮轴与底架刚性连接，推移时可灵活转向，底架上集成曲柄绞盘机构，通过齿轮啮合传动带动棘轮结构，可手动将抛射臂拉拽至待发射位置，棘轮结构自带单向锁止功能，拉拽过程中不会出现臂体回弹的安全隐患，待发射状态下触发释放机构即可完成投射。

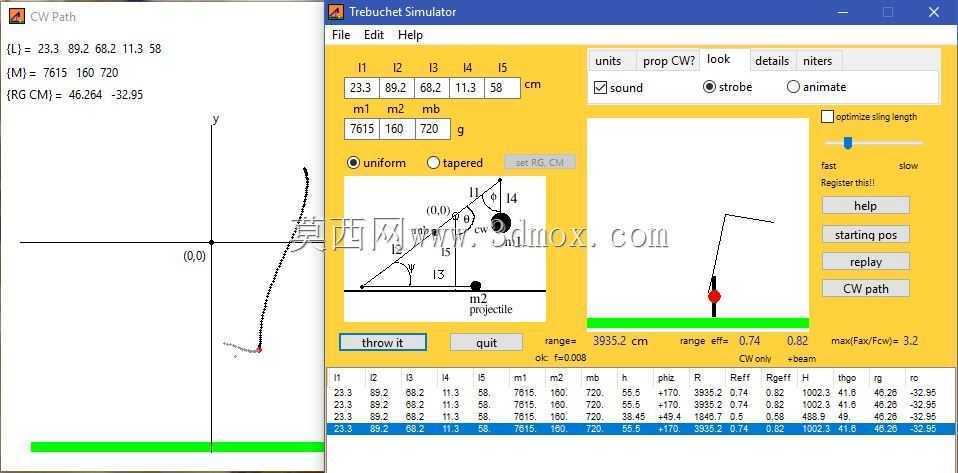

　　设计过程中优先考虑业余加工场景的可实现性，所有木质构件均可在常规小型数控铣床上完成加工，板材选用常用高密度层板，加工时仅需按照图纸标注的孔位、轮廓进行切割钻孔即可，无需复杂的五轴加工工序。吊带部分采用柔性皮革材质，既可以兜住抛射物避免发射前滑落，又能在抛射末端顺利脱开不干扰抛射轨迹，吊索采用细钓鱼线制作，自重极轻不会额外消耗抛射动能，配重块采用标准圆钢棒加工，重量经过配重计算，匹配抛射臂的力臂比，可将指定重量的球状抛射物投射至预期距离范围。

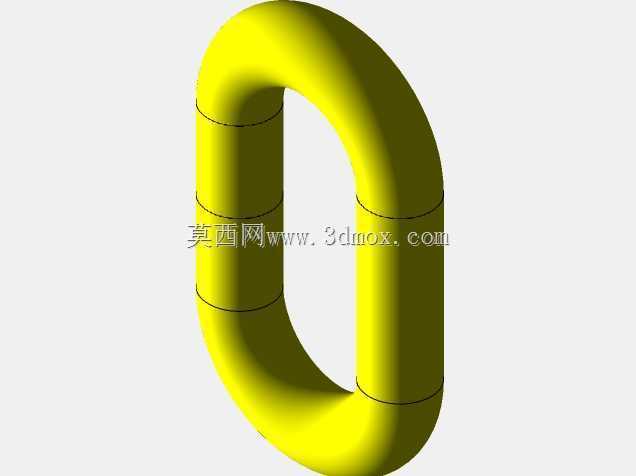

　　整体结构的安装边界充分考虑桌面摆放与室内演示需求，整机高度控制在2英尺左右，底架长宽尺寸适配常规工作台面，放置时不会占用过多空间，所有铰接点的转动范围均做了限位设计，抛射臂最大回转角度不会超出框架安全范围，避免运动过程中臂体碰撞框架造成结构损坏。链节部分采用标准短链钢链，连接强度高且转动灵活，长期使用不会出现链节卡滞或断裂问题，齿轮传动部分的啮合间隙经过调校，手动摇动摇臂时传动顺畅无卡顿，棘轮锁止的棘爪位置可微调，确保锁止可靠、释放顺畅。

　　从结构设计角度看，这款投石机将古代机械原理与现代可加工性做了很好的平衡，没有采用难以加工的复杂异形构件，所有零件均为规则形状，加工门槛低，装配逻辑清晰，既可以作为机械原理教学的具象演示教具，帮助学习者理解杠杆原理、重力势能转化、棘轮机构的实际应用，也可以作为创客手工制作的参考方案，按照图纸加工零件后即可快速组装调试，调试过程中可通过调整配重重量、吊索长度、抛射臂初始角度来改变抛射距离与抛射轨迹，适配不同的演示需求。框架的斜向支撑结构做了加强设计，抛射过程中产生的后坐力可通过斜撑传递到底架整体，不会出现框架侧翻或变形的问题，行走轮的设置也方便在不同演示场地之间转移，无需额外吊装搬运。
