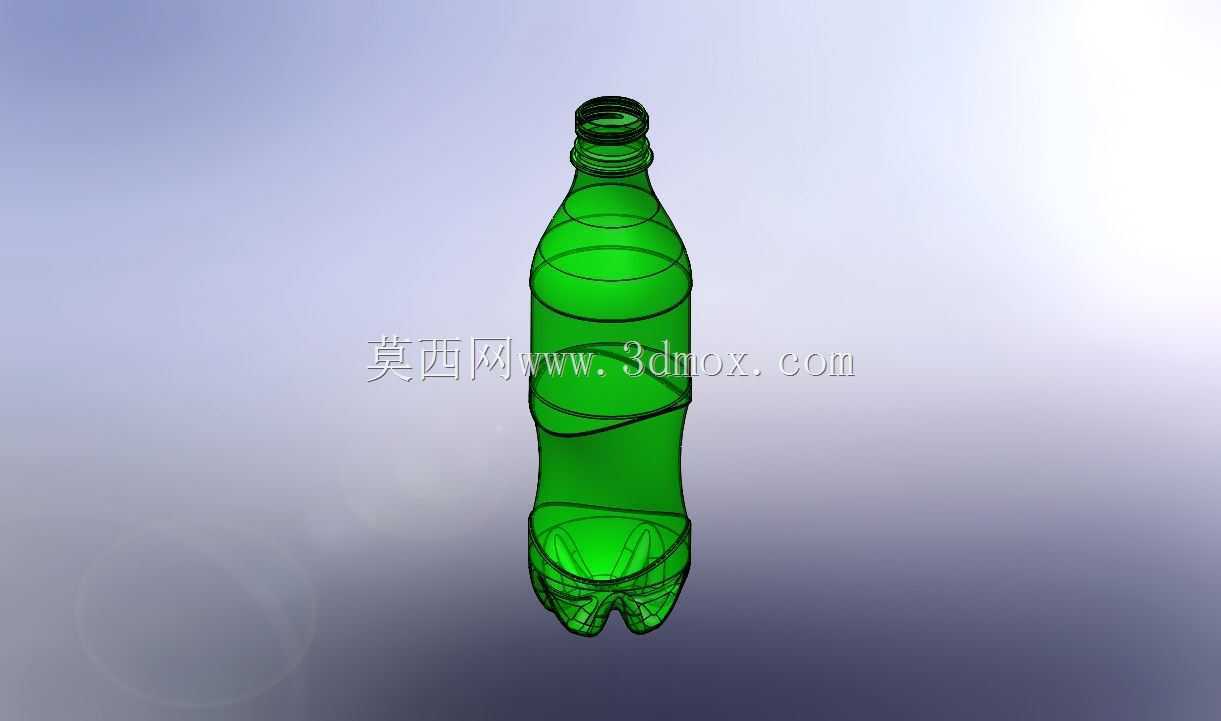

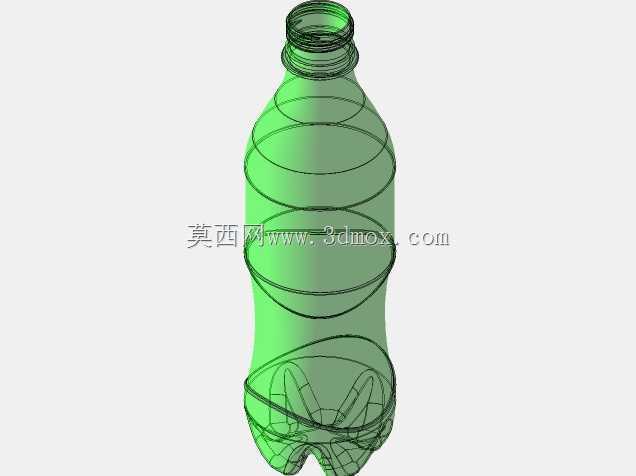

真实尺寸PET饮料瓶三维结构设计

　　日常流通的PET饮料瓶是吹塑成型包装领域的典型量产件，这类容器的三维结构设计需要兼顾吹塑工艺可行性、灌装线适配性、运输堆叠强度、手持握持体验以及内容物存储密封要求，绝非简单的曲面回转造型。从结构细节来看，瓶口采用标准螺纹接口设计，螺纹牙型的导程、牙高与密封面的平面度公差需要匹配市面通用的防盗瓶盖，旋合过程中既要保证消费者徒手开启的力矩适中，也要满足灌装后密封承压不渗漏的要求，瓶口下端的防盗环连接桥位置做了局部减薄处理，开启时连接桥断裂的力值控制在行业通用区间，避免出现开启费力或者防盗环提前脱落的问题。

　　瓶身的环形加强筋并非随意布置的装饰线条，每一圈凹槽的深度、圆弧过渡半径都经过力学测算，空瓶状态下可以承受垂直方向的堆叠载荷，避免仓储运输过程中多层码放出现瓶身屈曲变形，灌装含气饮品时，环形筋还能分散内部二氧化碳产生的膨胀应力，减少瓶身鼓胀导致的尺寸超差，影响贴标与装箱工序的适配。瓶身中段的曲面收腰弧度贴合成年人手掌握持的自然曲线，握持区域的表面纹理做了细微的磨砂质感处理，增大手部与瓶身的摩擦力，即使瓶身附着冷凝水也不易打滑脱落。

　　瓶底的花瓣式凹凸结构是整个设计的力学核心，五瓣内凹的支撑脚既可以让瓶子在平面上稳定直立，减少放置时的晃动量，也能在瓶内产生负压或者正压时通过结构形变分散应力，避免瓶底出现应力开裂，同时花瓣结构的凹槽深度需要匹配自动灌装线的星轮卡位尺寸，保证高速输送过程中瓶子不会出现卡滞、倾倒的问题。建模过程中，所有曲面都采用G2连续过渡，避免吹塑成型时出现壁厚不均的问题，尤其是螺纹与瓶身衔接处、瓶底与瓶身过渡段的圆角处理，需要结合吹塑工艺的料流拉伸特性调整曲面曲率，保证成型后各位置的壁厚偏差控制在合理区间，既不会因为局部过薄导致强度不足，也不会因为局部过厚造成原料浪费。

　　整个模型严格按照量产PET瓶的真实尺寸构建，各部位的尺寸边界完全适配现有饮料灌装生产线的输送、灌装、旋盖、贴标、装箱全工序设备要求，可直接用于吹塑模具的结构设计参考、灌装线的工位适配模拟，也可作为包装结构设计教学的典型案例使用，帮助从业者理解薄壁吹塑容器的结构设计逻辑与工艺适配要点。
