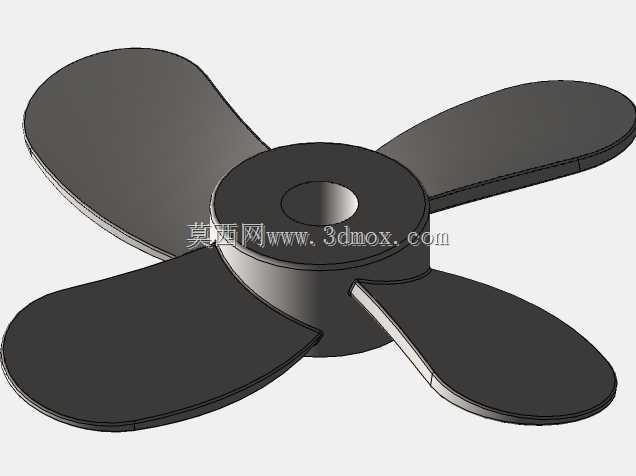

四叶轴装式螺旋桨风叶结构设计

项目分类:通用机械零部件 发布时间:2025-01-05 ID:880781
  • 四叶轴装式螺旋桨风叶结构设计

  这类四叶螺旋桨结构,日常在小型轴流散热、低压流体推送场景里出镜率极高,小到桌面通风设备、机柜散热风道,大到小型风冷机组的送风末端、小型水上推进装置的动力输出端,都能见到同构型的桨叶设计。不同于两叶、三叶桨的动平衡调校逻辑,四叶结构在相同转速下能输出更均匀的流体推力,单叶承受的交变载荷更低,运转时的脉动噪音更小,适合对运行平稳性有要求的民用、工业小功率场景。

  从结构设计逻辑来看,桨叶整体采用中心轮毂加等距分布四片曲面叶身的布局,中心轮毂预留的通孔为标准轴装配合结构,孔壁可根据实际使用需求加工键槽、顶丝孔,用来和动力输出轴做周向、轴向固定,避免运转时出现打滑、轴向窜动的问题。轮毂和叶身的衔接位置做了大圆角过渡处理,这处细节是结构强度设计的关键——桨叶运转时,叶根位置承受的弯曲应力最大,直角过渡很容易在长期交变载荷下出现应力集中,最终引发叶根断裂的故障,大圆角过渡能把叶根的应力分散到更大的接触面上,大幅提升桨叶的疲劳寿命。

  叶身的曲面设计不是规则圆弧,而是从叶根到叶梢做了渐变的扭角处理:靠近轮毂的叶根位置翼型扭角更大,能在轮毂周边线速度较低的区域,尽可能多地“抓取”流体,减少轮毂附近的流体紊流区;到叶梢位置扭角逐渐收小,匹配叶梢更高的线速度,让整个叶身不同半径位置的流体攻角保持在合理区间,既避免攻角过大引发流体分离、增加运转阻力,也能让整个桨面的推力输出更均匀,减少无用的功率损耗。叶身的厚度同样做了渐变处理,叶根位置厚度最大,保证结构强度,往叶梢方向逐渐减薄,降低叶梢位置的转动惯量,让整个桨的动平衡调校难度更低,启动时的动力冲击也更小。

  从安装边界来看,这类桨叶的轴向安装尺寸由轮毂厚度决定,径向尺寸为四片叶梢形成的外圆直径,选型时需要注意预留足够的安全间隙:如果是安装在风道、护网内部,叶梢和周边结构的径向间隙要控制在叶径的1.5%-3%区间,间隙过小容易在运转时因为轴系跳动出现擦碰,间隙过大则会在叶梢位置形成回流漩涡,降低流体输送效率。轴向安装时要注意动力轴的插入深度,必须保证轴端完全覆盖轮毂的配合长度,不能出现悬臂过长的问题,否则高速运转时会引发轴系振动,加速轴承磨损。

  实际建模过程中,这类曲面桨叶不能用简单的拉伸、旋转特征生成,需要先根据不同半径位置的翼型截面绘制草图,再通过放样、曲面填充的方式生成连续的叶身曲面,之后做曲面加厚、和轮毂合并,最后在衔接位置做圆角处理。建模时要特别注意叶身曲面的光顺性,不能出现局部的凹面、折角,否则不仅会影响流体流动效率,还可能在3D打印、注塑开模时出现脱模困难、应力集中的问题。动平衡配重的设计也需要提前考虑,通常会在轮毂的端面预留配重块安装位,或者在叶梢位置预留去重区域,方便实际生产时做动平衡校正,保证运转平稳性。

  和金属材质的螺旋桨相比,这类等厚曲面的四叶桨更适合用注塑工艺批量生产,曲面的拔模角度可以顺着叶身的扭角自然设置,不需要额外做复杂的抽芯结构,生产效率高、成本可控。如果是用于有一定腐蚀的场景,也可以采用尼龙、玻纤增强材料加工,兼顾强度和耐腐蚀性。在实际选型替换时,除了匹配中心轴的安装孔径,还要注意桨叶的旋向,和动力轴的转动方向匹配,避免出现反转送风、推力反向的问题;同时要核对桨叶的额定转速范围,不能超过材料允许的最大线速度,否则叶梢位置的离心力超过材料强度极限,会出现叶身断裂飞出的安全隐患。
