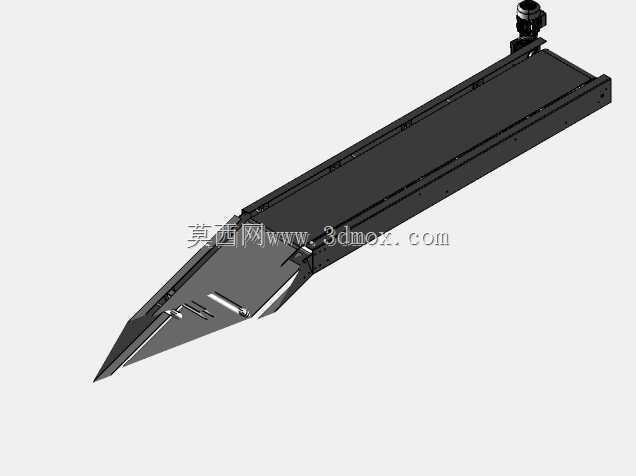

倾斜式爬坡皮带输送设备结构设计

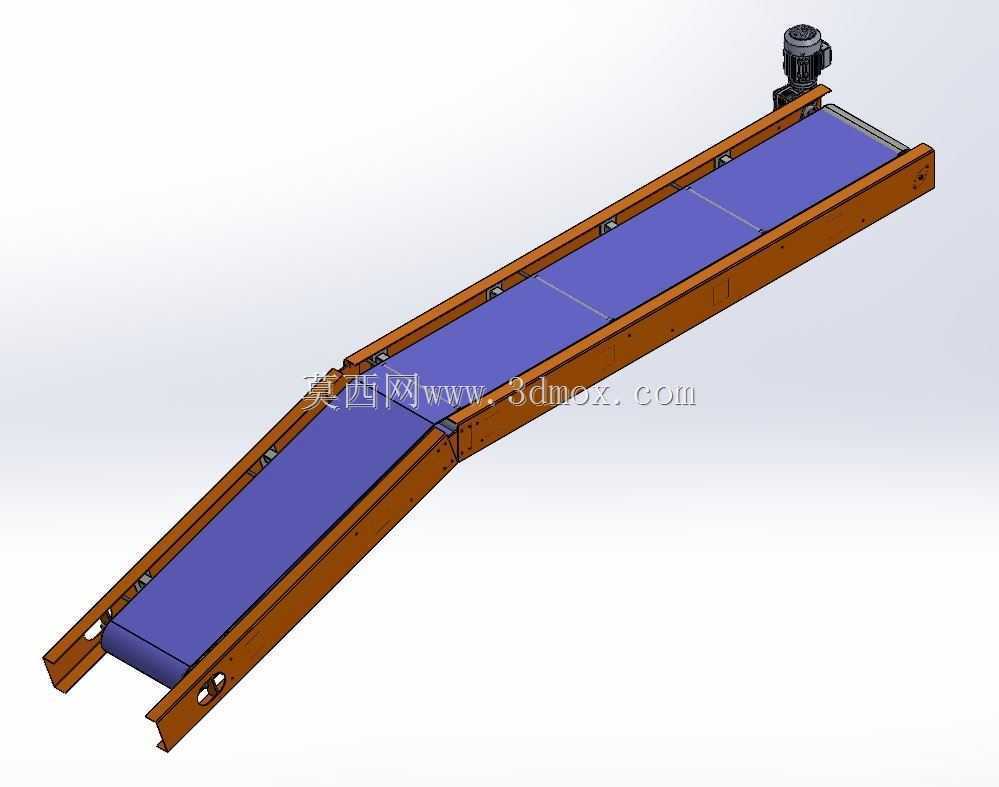

　　这款带式输送结构采用单端倾斜爬坡布局，主要适配车间内不同高度工位间的物料转运需求，常见于五金加工小件、包装成品、注塑件出料端的高低位衔接场景，可直接对接冲床出料口、注塑机落料位、包装线进料端，替代人工完成不同高程差的物料传递，减少工位间的人工搬运周转量。从结构设计逻辑来看，整体机架采用折弯槽钢拼焊成型，两侧机架作为皮带承托的主支撑结构，沿输送方向全程设置平行托板承托皮带工作面，避免重载段皮带出现下凹跑偏问题，倾斜段与水平段的过渡位置做了圆弧过渡处理，防止物料在爬坡变向位置出现卡滞、滑落。

　　驱动端布置在设备高位侧，采用电机减速机直连驱动辊的结构，省去了中间链传动环节，既压缩了端部安装空间，也减少了传动环节的功率损耗，驱动辊表面做了滚花包胶处理，增大与皮带内侧的摩擦力，避免重载启动时出现皮带打滑丢转。尾部张紧结构采用螺杆式张紧设计，两侧张紧螺杆独立可调，安装调试时可通过调整两侧张紧行程修正皮带跑偏量，日常维护时也可快速补偿皮带老化带来的伸长量，无需拆解机架结构即可完成张紧调整。皮带两侧的机架上沿全程设置挡边结构，防止输送过程中物料从皮带侧方掉落，尤其适配小尺寸零散工件的爬坡输送，避免工件滚落至设备下方造成安全隐患。

　　安装边界方面，设备整体沿输送方向的长度可根据现场工位高差灵活调整，低位水平段长度预留了工位对接空间，可直接搭接在作业台边缘，高位段的出料高度可匹配下游设备的进料口高度，机架底部预留了地脚安装孔位，可通过膨胀螺栓直接固定在车间地面，也可搭配可调脚杯实现地面不平整场景下的水平度调整，无需额外做地基处理。设计过程中针对皮带跑偏问题做了多重防护，除了尾部张紧可调结构，两端辊筒均做了腰鼓形加工处理，皮带运行过程中可自动对中，减少日常调试维护的工作量，托板表面采用低摩擦系数的耐磨板材，降低皮带运行过程中的摩擦阻力，减少电机运行负载。

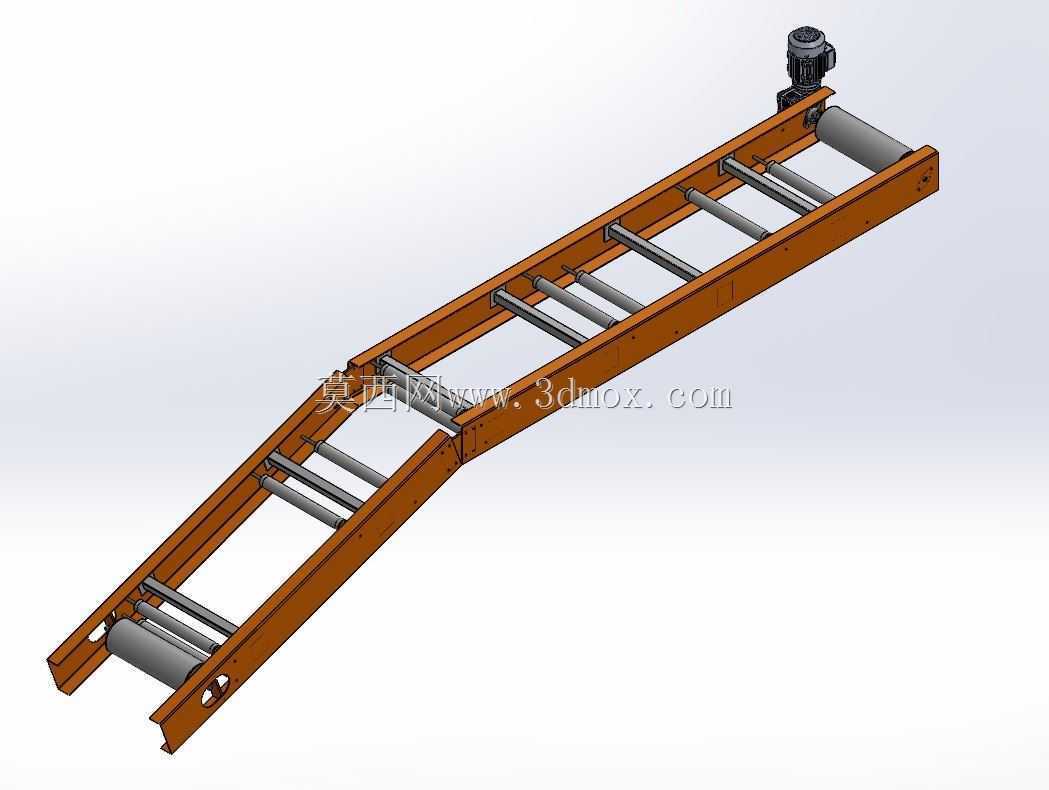

　　这款结构没有设置复杂的中间托辊组，全程采用平板承托的结构，更适合输送尺寸较小、单位面积载荷不大的工件，相比托辊式皮带机，平板承托结构的运行噪音更低，皮带工作面无明显凹凸缝隙，不会出现小件卡入托辊间隙的问题，尤其适合电子配件、小五金件、包装纸盒这类轻质小件的连续输送。倾斜段的倾角设置在合理范围内，普通表面的PVC皮带即可满足常规工件的爬坡输送需求，不会出现物料下滑问题，如果输送表面光滑的工件，也可更换为花纹皮带提升摩擦力，无需改动主体机架结构。设备的侧边预留了传感器安装位，可根据实际使用需求加装料位检测、到位检测传感器，实现与上下游设备的联动启停，无需额外焊接安装支架。整体结构没有复杂的异形加工件，大部分零部件均可采用常规板材、型材加工制作，加工难度低，制作周期短，适合小型加工车间自行改制加工，后期维护时易损件仅为皮带与轴承，均为标准通用件，采购替换成本低。
