带挡边立柱支撑分拣皮带输送结构

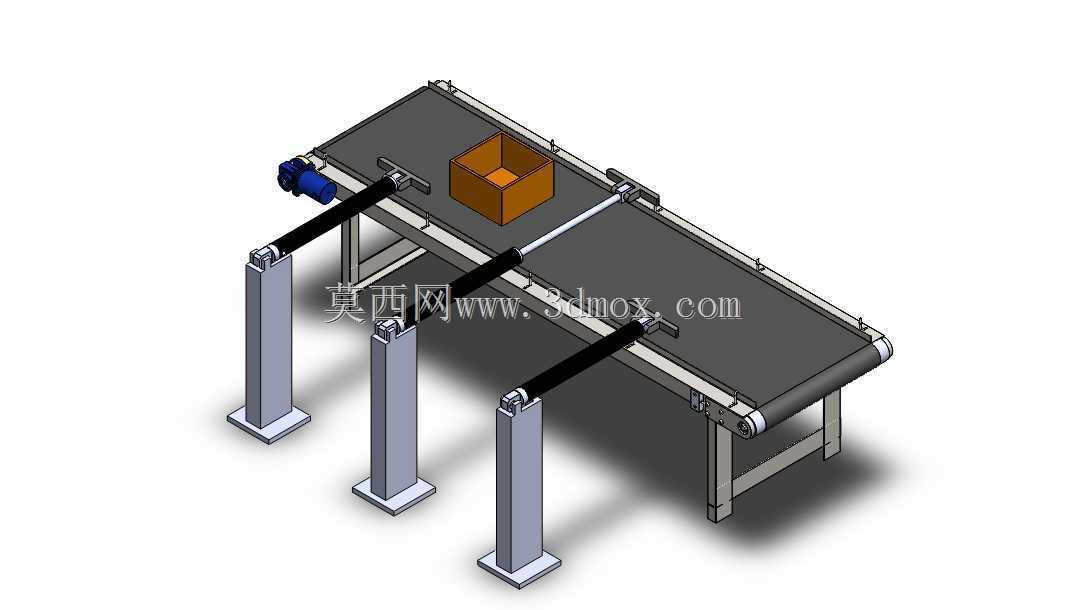

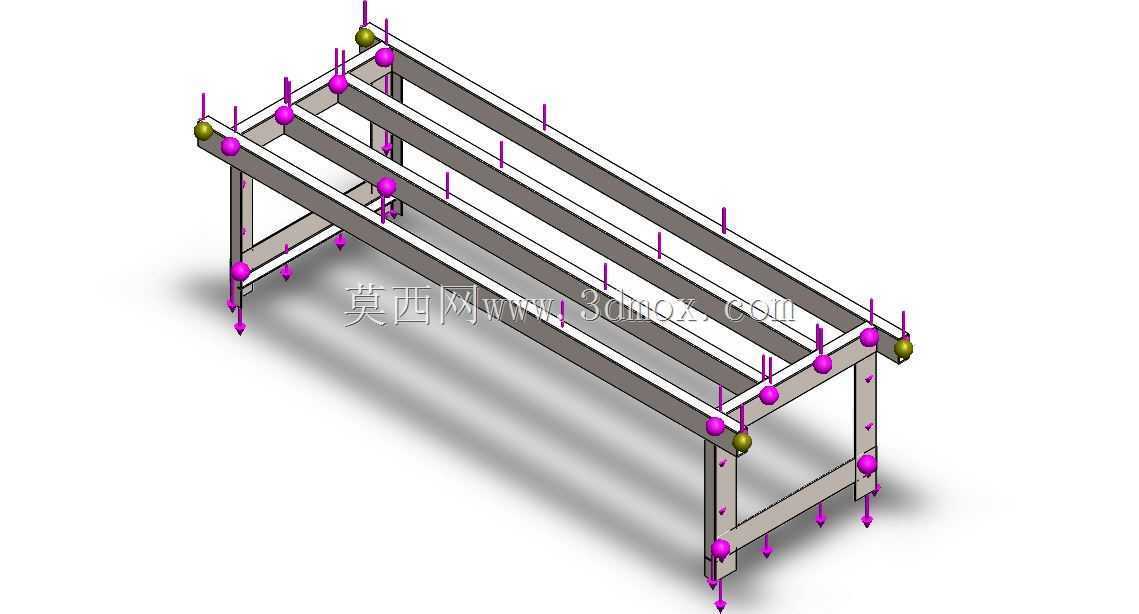

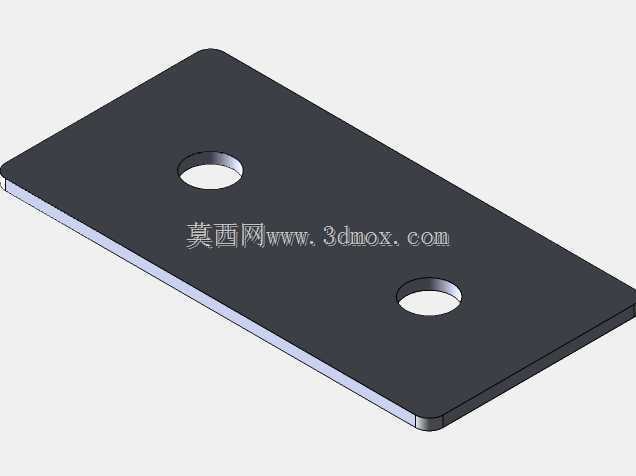

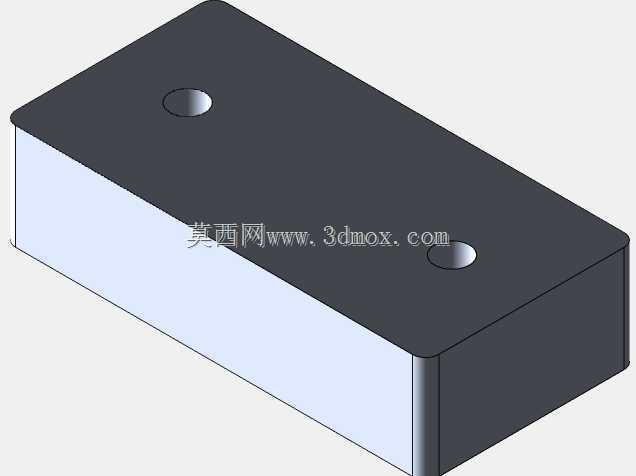

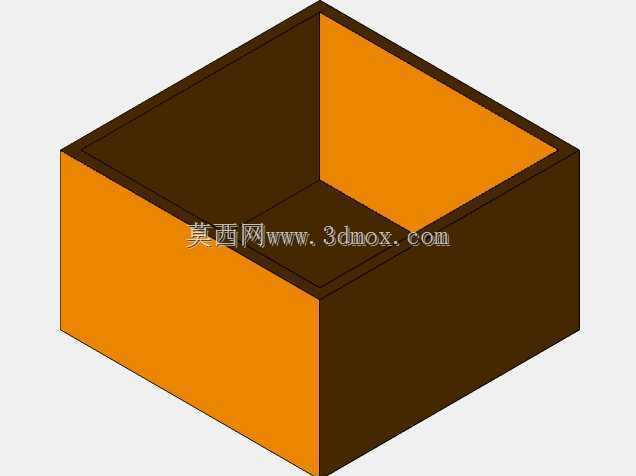

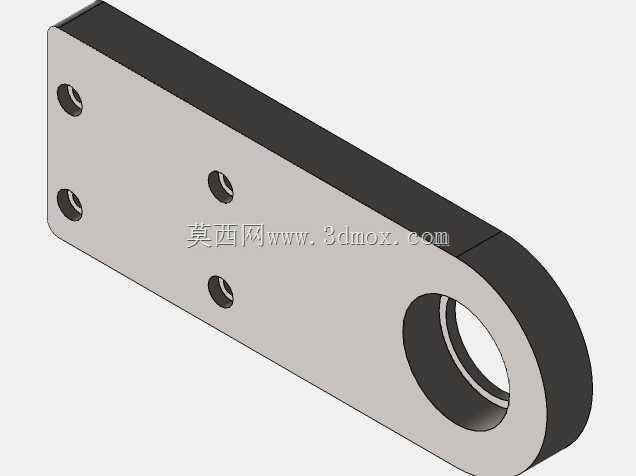

　　该输送结构主要面向轻工生产、电商仓储分拣、小型零部件加工转运场景设计，可衔接前后段加工、检测、包装工位，完成箱装、规则块状物料的水平定向传输，适配单条产线内短距离物料流转需求，也可多段拼接组成长距离分拣输送链路。设备采用端部单电机驱动布局，驱动端设置在输送线单侧端部，通过传动辊带动环形皮带运转，从动端设置张紧调节结构，可通过调整端部辊轴的安装位置补偿皮带长期运行产生的拉伸形变，避免皮带打滑、跑偏问题。支撑结构采用四根独立方管立柱搭配底部方形安装脚板，每根立柱可通过底部连接结构调整安装高度，适配不同高度的前后对接工位，立柱与输送架体采用螺栓紧固连接，无需现场焊接，安装调试阶段可快速调整架体水平度，避免因地面不平整导致皮带运行偏移。

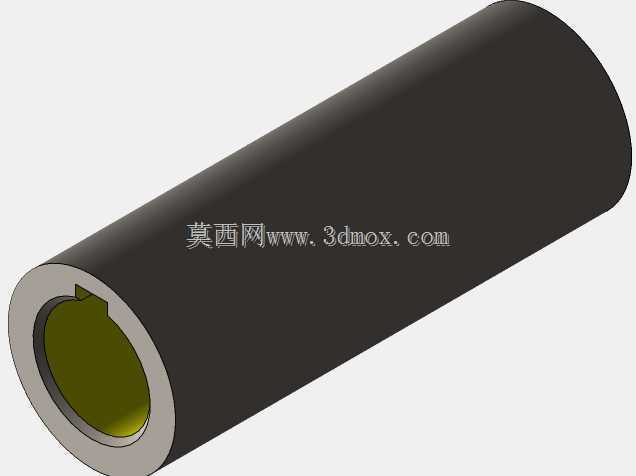

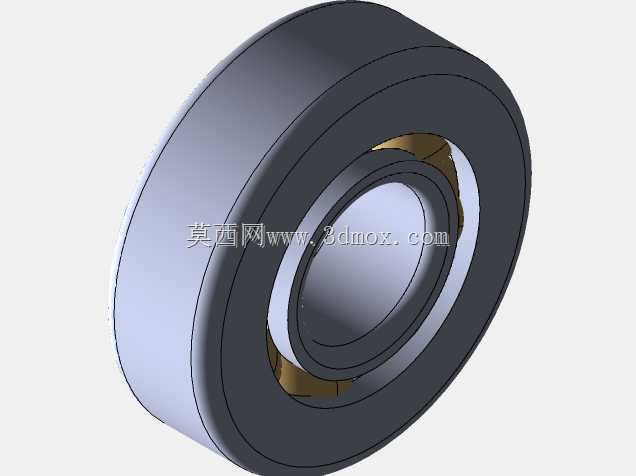

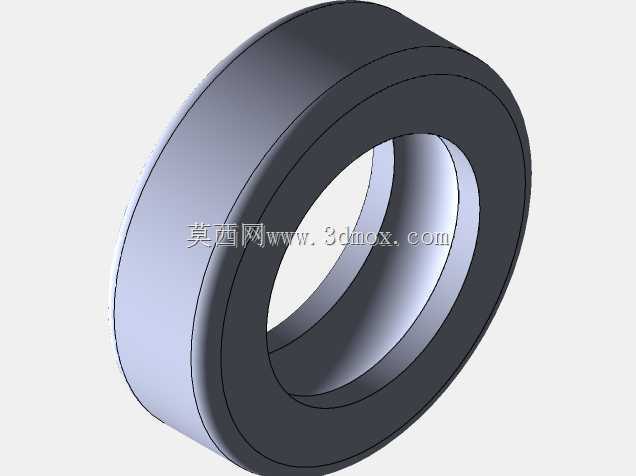

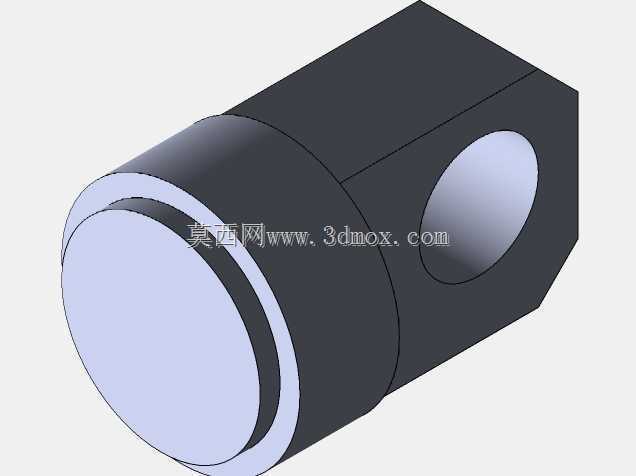

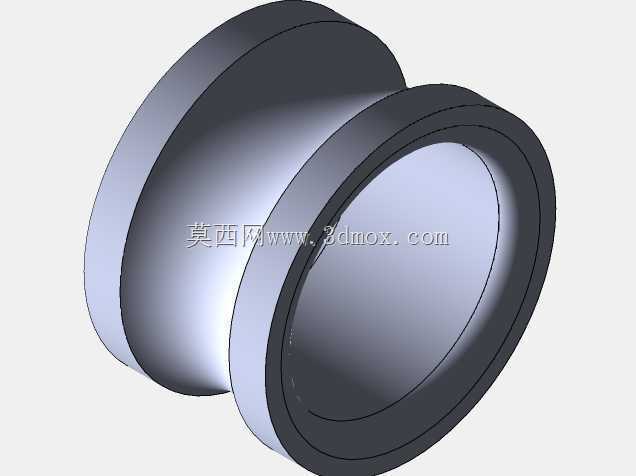

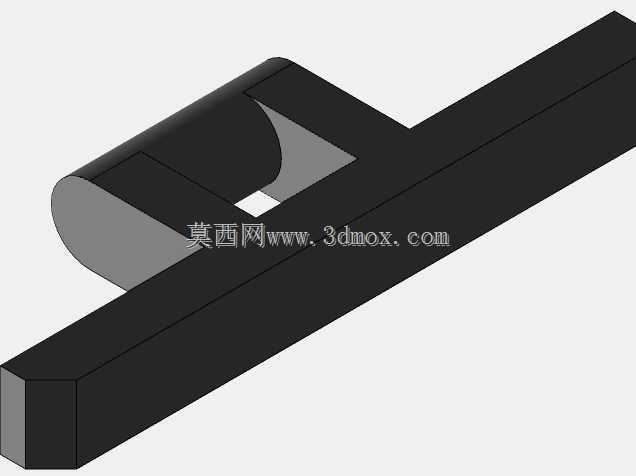

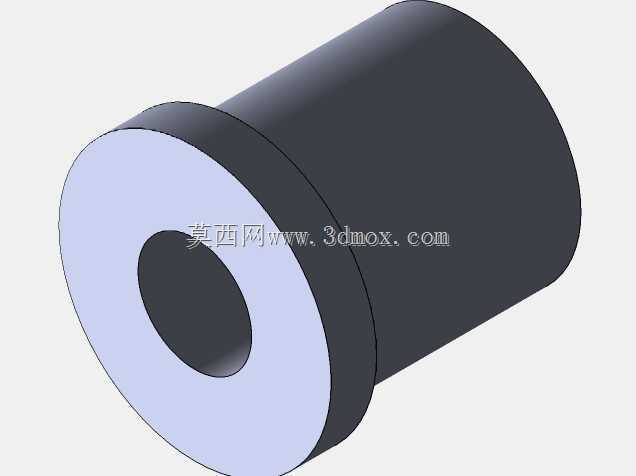

　　皮带两侧设置固定挡边结构，可防止传输过程中物料从侧边滑落，架体上间隔布置的压带结构可约束皮带运行轨迹，尤其在承载较重物料时，避免皮带下垂导致的传输卡顿、物料移位问题。架体采用标准型钢焊接成型，整体刚性充足，可承受常规箱装物料的均匀载荷，端部辊轴采用带座轴承安装，转动阻力小，长期运行磨损量低，维护时仅需定期加注润滑脂即可。设计阶段优先考虑了现场安装的便捷性，所有结构件均采用标准化连接尺寸，立柱脚板预留膨胀螺栓安装孔，可直接固定在水泥地面或钢平台上，安装边界需预留驱动端电机的检修空间，从动端预留张紧调节的操作空间，两侧预留不小于100mm的维护通道，方便日常清理皮带表面杂物、检查皮带磨损情况。

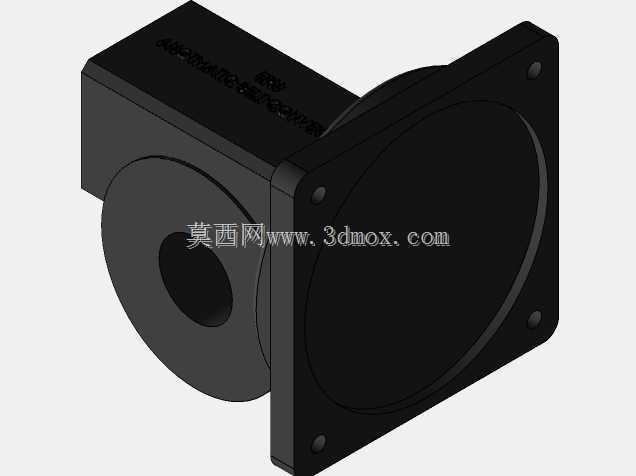

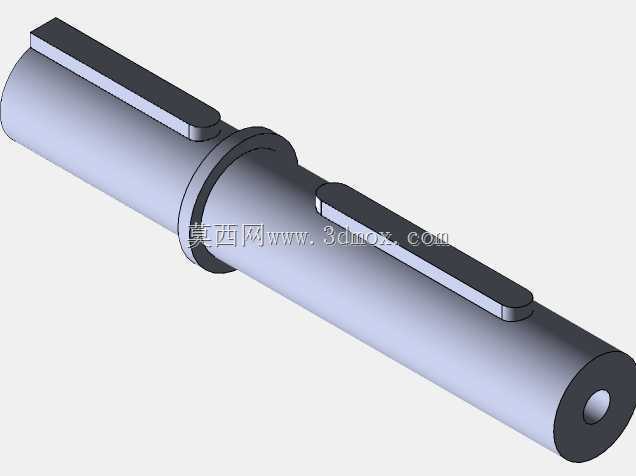

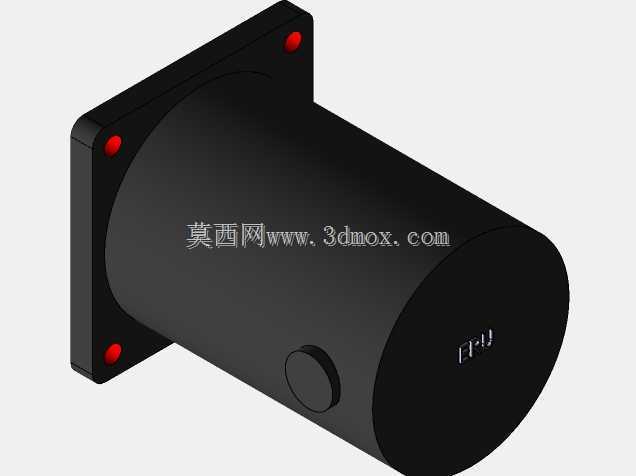

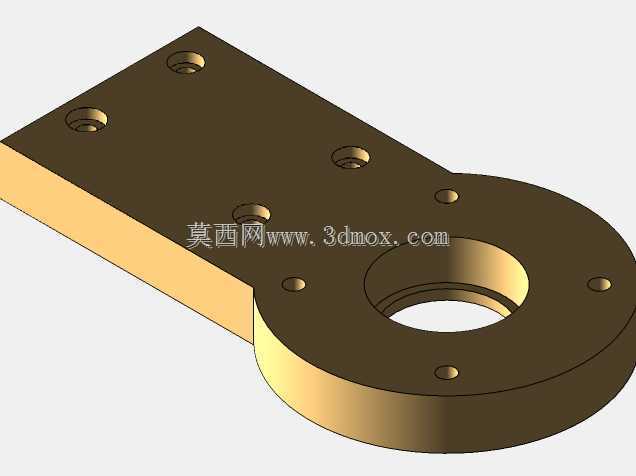

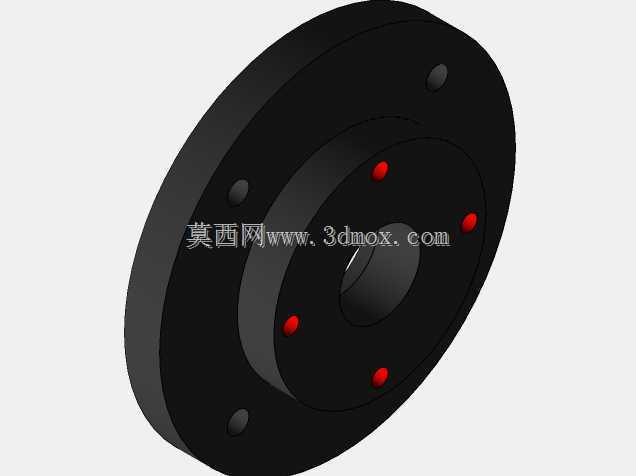

　　该结构可根据实际产线需求调整输送长度、皮带宽度，也可在架体上加装光电传感器、扫码装置、分拣拨杆等附件，拓展成分拣输送线，适配不同行业的物料传输需求，建模过程中完整还原了各部件的装配关系，包括辊轴与轴承的配合、立柱与架体的连接结构、电机与驱动辊的传动位置，可直接用于结构校核、产线布局模拟、非标改型设计参考。皮带工作面采用平皮带结构，表面平整，摩擦力适中，既可以保证物料传输过程中不发生相对滑动，也不会因摩擦力过大导致物料分拣时难以推移，架体底部的横撑结构进一步提升了整体刚性，避免长距离输送时架体产生共振抖动。驱动电机采用侧装布局，不占用输送线上下方的空间，方便对接上下层的料架或其他设备，电机安装座设置腰型孔，可调整电机位置张紧传动链条或皮带，降低传动损耗。
