山地自行车辐条式车轮结构设计

　　在山地骑行装备的结构设计体系中，车轮作为直接接触复杂路面的核心承载部件，其结构合理性直接决定了整车的越野通过性、骑行缓冲性能与长距离使用可靠性。这款辐条式山地车轮的设计，首先围绕非铺装路面的实际使用场景展开：山林越野路径中常见的碎石冲击、树根磕碰、连续颠簸落差，都要求轮组在轻量化的前提下具备足够的径向抗冲击能力与侧向刚性，避免激烈骑行过程中出现轮辋变形、辐条松脱甚至轮组失圆的问题。设计过程中采用轮胎胎面3D草图关联建模的思路，将外胎的胎齿轮廓、胎侧厚度与轮辋的卡槽尺寸做全参数关联，调整轮径规格、胎宽参数时，整个轮组的配合尺寸可以同步更新，不需要反复重新绘制配合特征，大幅提升了同系列不同规格轮组的设计迭代效率。

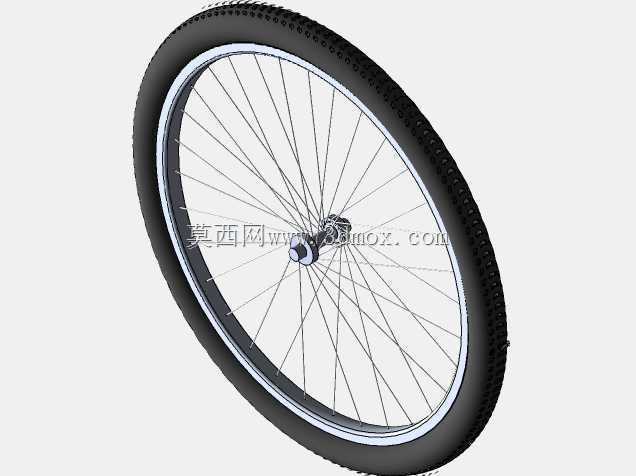

　　从结构组成来看，整个轮组包含外胎、轮辋、辐条、花鼓四个核心部分，轮辋采用对称式双层截面设计，卡槽深度匹配山地车常用的钢丝胎与真空胎安装需求，胎圈座的角度严格遵循骑行配件的通用安装规范，保证轮胎充气后可以紧密贴合在轮辋上，不会在低胎压越野时出现胎圈脱开的风险。辐条采用等径钢丝的交叉编法，每根辐条的张紧力在建模阶段就做了受力模拟，花鼓的法兰盘位置、辐条孔的分布角度都经过受力优化，保证轮组在承受垂直冲击、侧向过弯载荷时，每根辐条的受力分布尽可能均匀，避免局部应力集中导致的辐条断裂问题。

　　安装边界方面，花鼓的轴心直径、开档尺寸完全匹配山地车前叉与后车架的通用安装标准，碟刹安装座的孔位遵循国际通用的六钉碟刹规范，不需要额外做转接调整就可以直接适配市售的主流山地车碟刹系统。轮组的外形尺寸适配26寸、27.5寸等主流山地车轮径规格，胎宽范围覆盖2.1到2.4英寸的越野胎选型，既可以满足林道穿越的滚阻需求，也能支撑重度越野的缓冲要求。实际应用中，这类轮组除了用于整车量产装配外，也可以作为维修替换配件使用，参数化的模型结构可以帮助配件厂商快速调整辐条长度、轮辋宽度等参数，适配不同承重等级、不同骑行场景的细分需求。

　　建模过程中特意保留了胎面花纹的完整细节，在做整车装配模拟、运动干涉检查时，可以直观验证车轮转动过程中与前叉叉腿、后下叉、挡泥板等部件的间隙是否符合安全要求，避免量产装配时出现部件剐蹭的问题。轮辋的气嘴孔位置、辐条帽的沉台结构都做了细节还原，在做结构强度仿真时，可以准确模拟气嘴孔周边的应力分布，针对性优化孔位周边的壁厚，提升轮辋的抗疲劳寿命。针对山地骑行常见的低胎压使用场景，建模时特意验证了轮胎在最大形变量下与轮辋、车架的间隙，保证轮胎受到冲击产生大形变时，不会摩擦车架部件造成轮胎异常磨损。整个轮组的建模逻辑完全遵循实际生产的装配顺序，每个部件的配合公差都在模型中做了预留，不管是用于3D打印做结构手板验证，还是直接导出工程图用于开模生产，都可以直接对接生产环节的技术要求，不需要做过多的模型调整。
