Solidworks环境下自行车整车装配结构设计

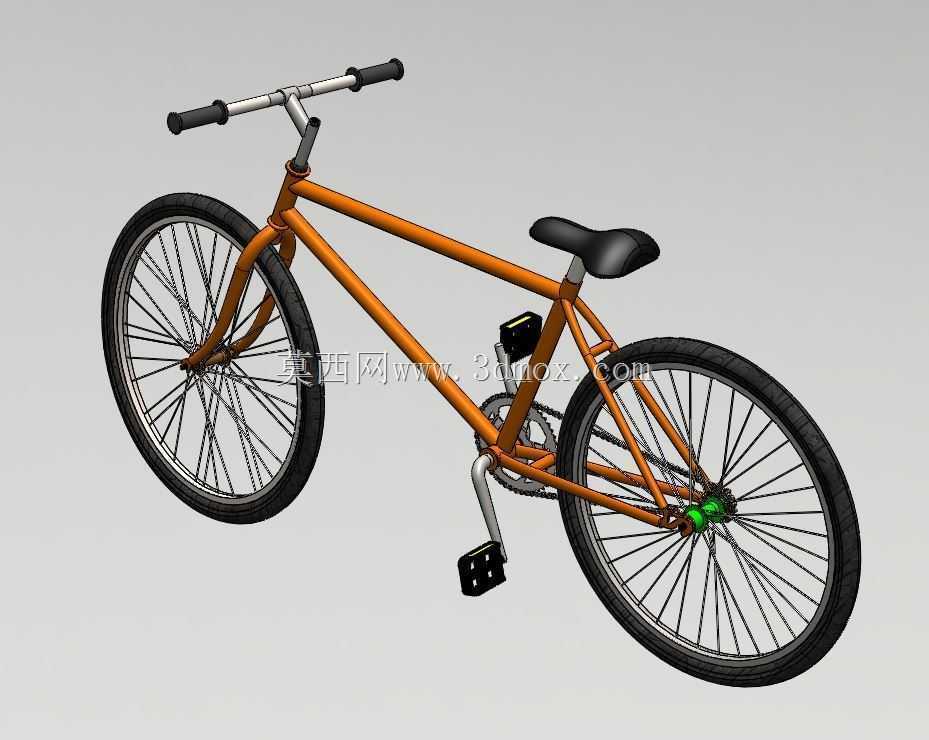

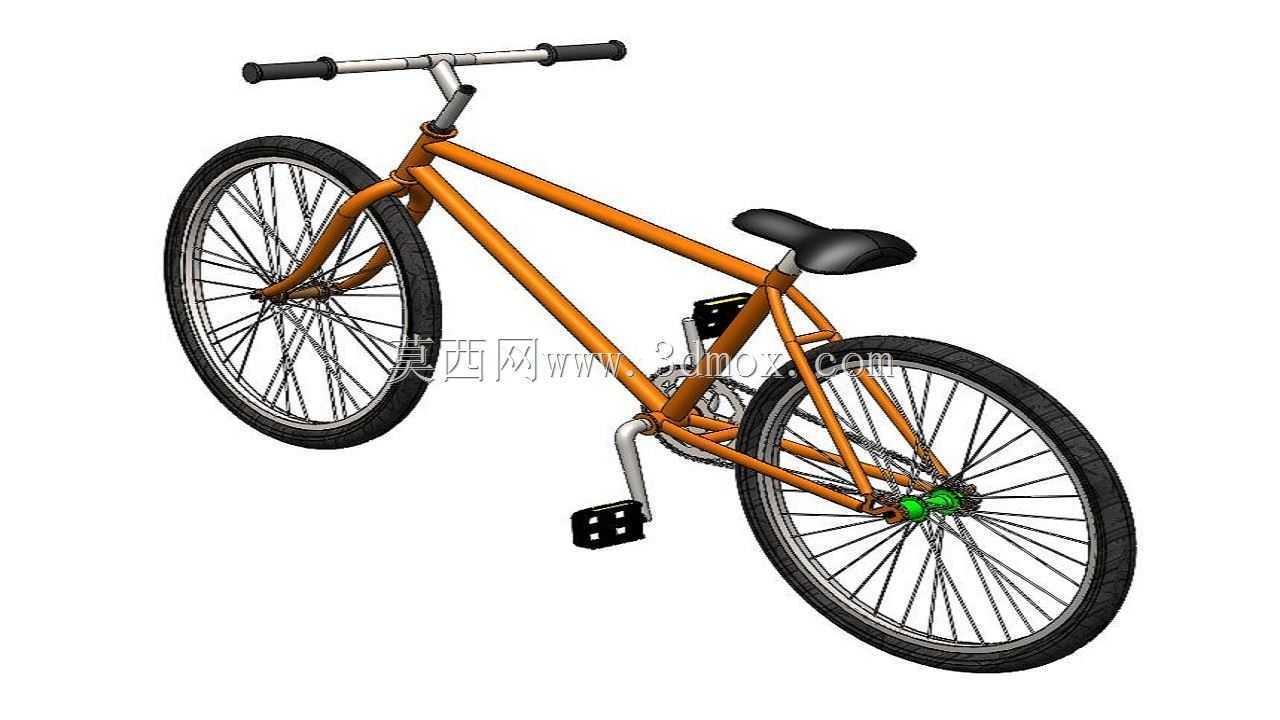

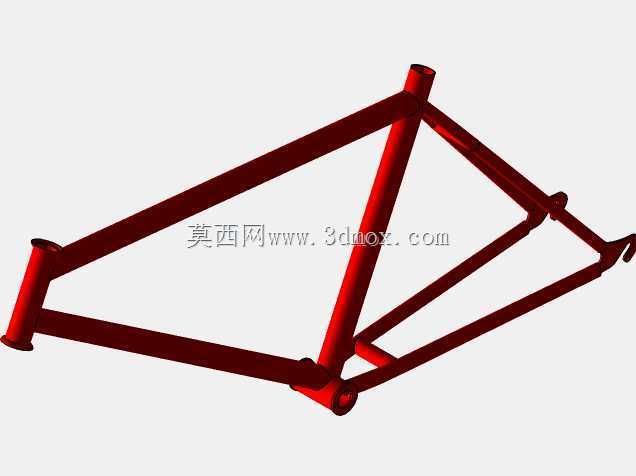

　　这套自行车装配结构的三维设计，核心围绕日常通勤、休闲骑行场景的通用代步需求展开，所有构件的装配逻辑完全还原实体自行车的机械连接关系，可直接用于机械结构教学、装配工艺演示、零部件干涉校验等实际工程场景。从实际使用维度看，该装配体覆盖了自行车从受力承载到动力传递再到操控转向的全功能模块：三角形主车架作为核心承载基体，采用管材拼接的受力结构，上管、下管、立管、后下叉、后上叉的连接节点完全匹配实际焊接定位，能够承受骑行过程中垂直方向的人体载荷、加速制动时的纵向冲击力以及转向过弯时的侧向扭矩，所有管材的管径、壁厚参数都参考通用通勤自行车的行业标准，既保证结构强度冗余，又不会过度增加整体重量。

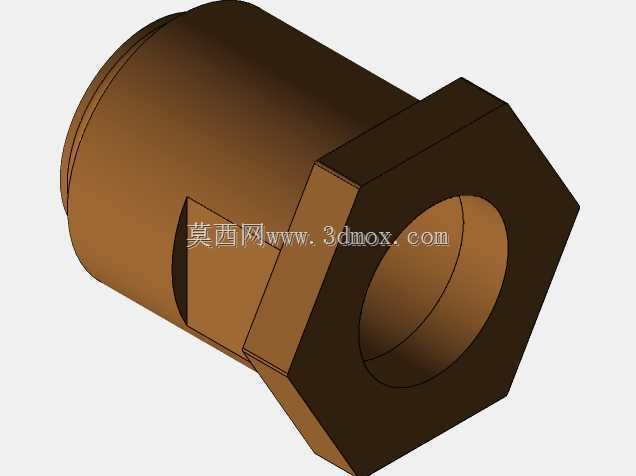

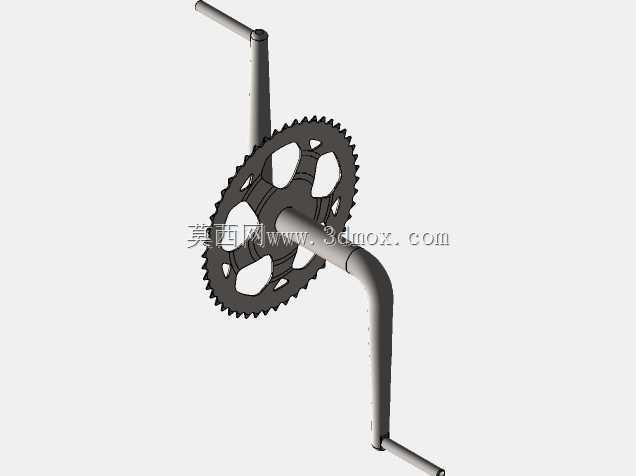

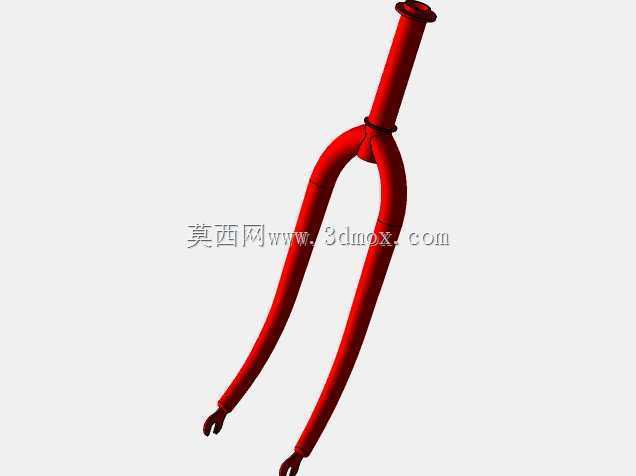

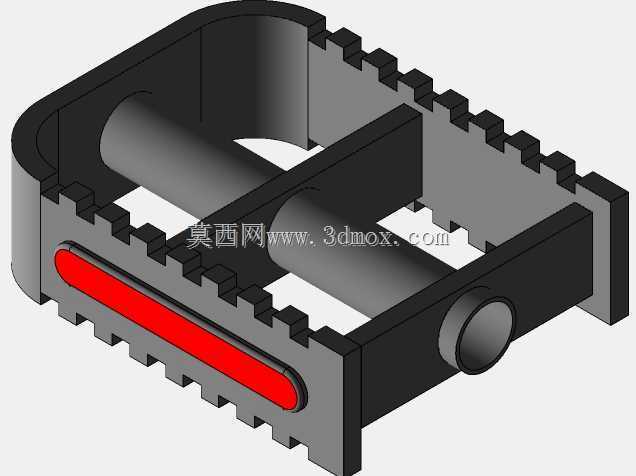

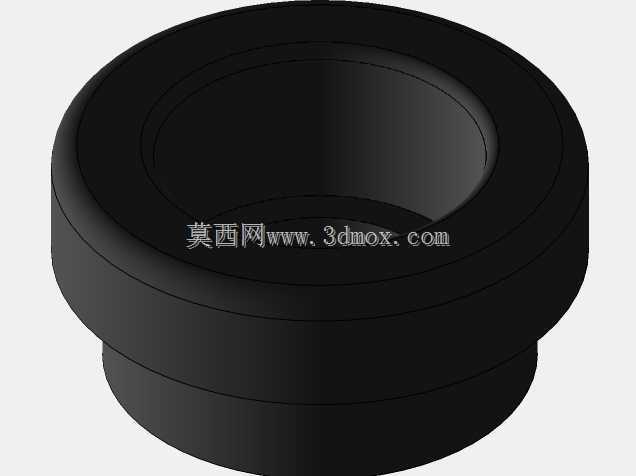

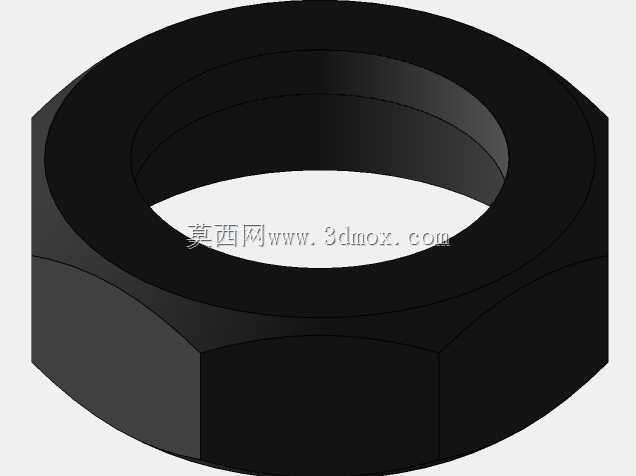

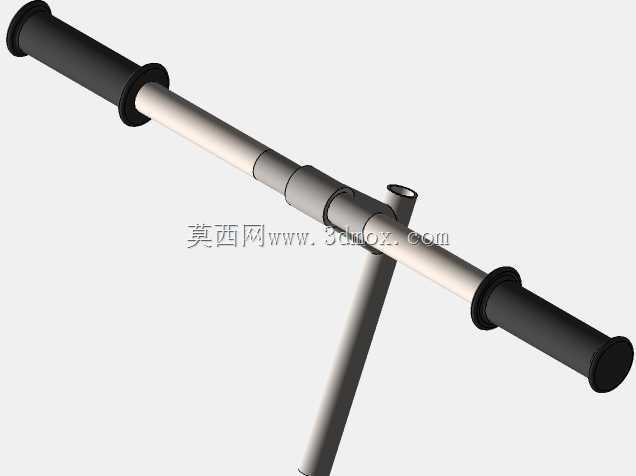

　　转向模块由前叉、把立、车把组成，前叉立管与车架头管通过碗组结构实现转动配合，装配时预留了标准的转动间隙，避免转向过程中出现卡滞，车把两端的握把位置宽度参考成年用户的肩宽范围设定，把横与把立的连接角度符合人体工学操控要求，转向时前轮的偏转角度范围与实体车一致，可实现大角度转向满足狭小空间调头需求。动力传递模块包含牙盘、曲柄、脚踏、链条、飞轮、后轮花鼓等构件，曲柄长度适配普通成年人的腿长踩踏范围，脚踏与曲柄的转动副预留了足够的转动间隙，链条与牙盘、飞轮的齿形完全啮合，装配时调整了合理的链条张紧度，既不会因为过松出现掉链问题，也不会因为过紧增大传动阻力，后轮花鼓与飞轮的单向离合结构也在装配关系中有所体现，可实现滑行时飞轮空转的实际功能。

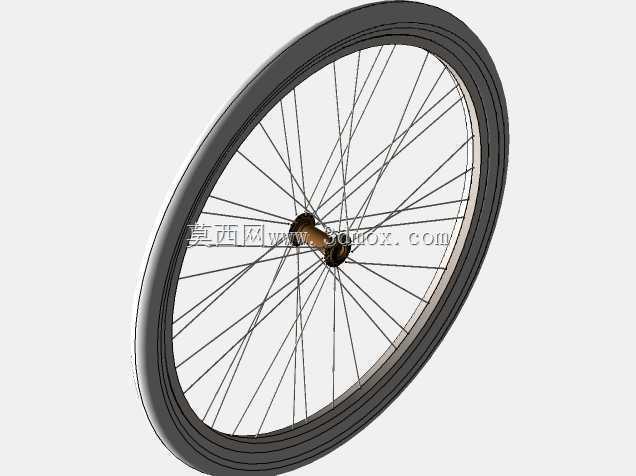

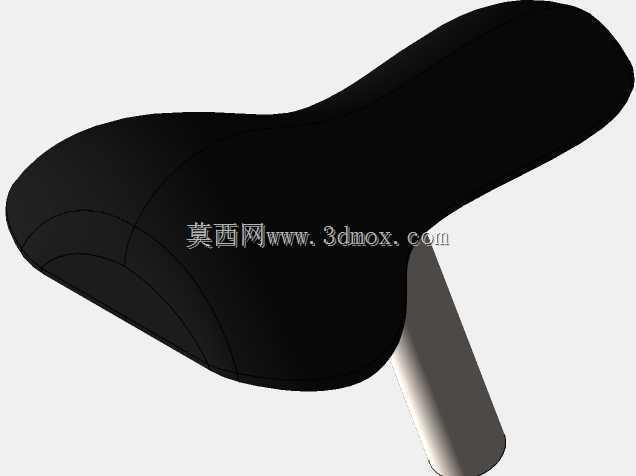

　　轮组部分采用辐条式结构，前后轮的轮圈直径匹配通用26寸通勤车规格，辐条从花鼓法兰盘均匀分布连接到轮圈，装配时的辐条拉力方向对称，保证轮圈的圆度与端面跳动量在合理范围内，轮胎与轮圈的配合边界完全贴合，外胎的截面宽度适配常规城市路面的骑行需求。车座通过座杆插入车架立管，装配时预留了座杆上下调节的行程范围，可适配不同身高用户的骑行坐姿调整需求。整个装配过程遵循从核心基体到外围附件的工艺逻辑：先固定主车架作为基准件，再依次装配前叉转向模块、后轮传动模块、前轮组、中轴与曲柄脚踏组件、座垫组件、车把组件，每一步装配的配合关系都与实际生产中的装配工序一致，所有构件之间不存在干涉问题，相邻运动部件之间预留了合理的运动间隙，比如轮胎与前叉、后叉之间的间隙可以避免骑行颠簸时轮胎蹭到车架，曲柄转动时不会与车架下管、链罩发生碰撞，链条运动时不会与后下叉产生摩擦。

　　从安装边界来看，整车装配完成后的长度、宽度、高度尺寸都符合常规通勤自行车的外形范围，车把宽度不会超过常规非机动车道的通行宽度，整车长度满足日常电梯、楼道的搬运空间要求，所有外接安装位比如车筐安装孔、挡泥板固定孔、脚撑安装位都预留了标准的安装接口，可直接拓展对应附件。这套装配模型的设计没有做多余的异形结构改动，所有构件的尺寸、连接方式都参考量产成熟车型的参数，能够帮助初学者快速理解自行车的机械结构原理，也可作为相关零部件改型设计的基础装配体，在进行零部件替换时可以直接在现有装配关系基础上修改对应零件参数，快速验证改型后的装配合理性，比如更换不同齿数的牙盘飞轮验证传动比变化，更换不同宽度的轮胎验证与车架的间隙是否足够，调整车架管材角度验证骑行几何的变化。
