小轮车运动型车架三维结构设计

项目分类:自行车 发布时间:2025-01-05 ID:881001
  • 小轮车运动型车架三维结构设计
  • 小轮车运动型车架三维结构设计
  • 小轮车运动型车架三维结构设计
  • 小轮车运动型车架三维结构设计
  • 小轮车运动型车架三维结构设计

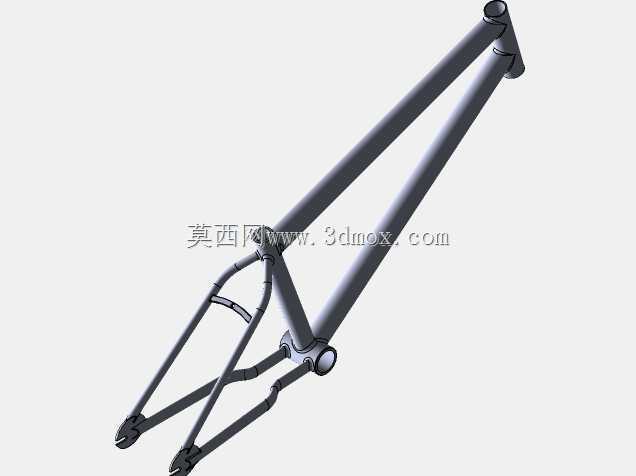

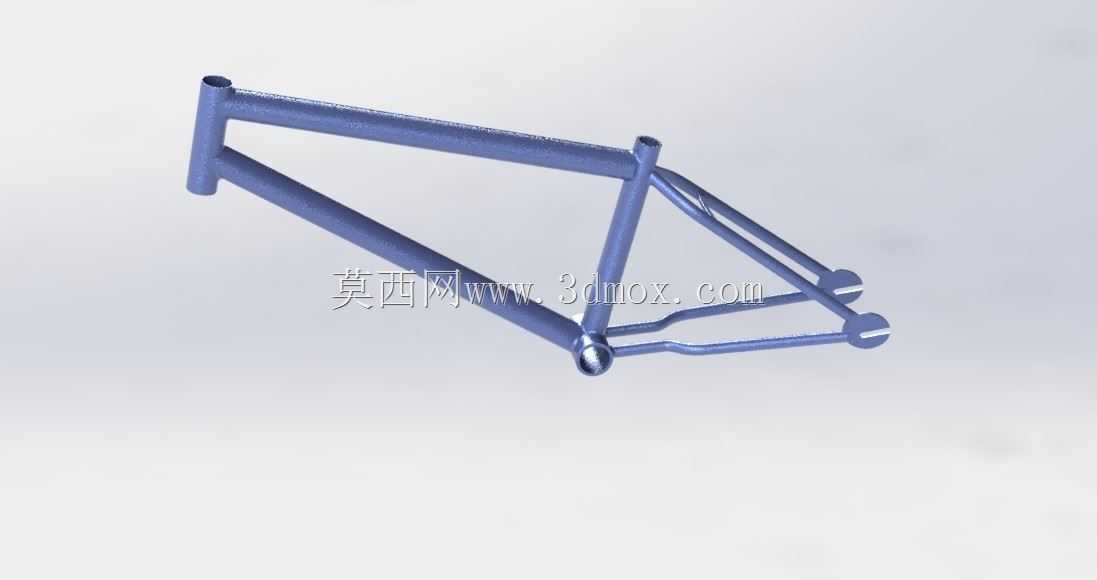

  日常接触小轮车运动的从业者都清楚,车架作为整车的核心承载基体,所有受力传导、动作反馈都直接和车架的结构刚性、几何设定挂钩,这套小轮车车架的结构设计,完全围绕街式、自由式小轮车的高频冲击使用场景搭建,没有冗余的装饰性结构,每一段管材的走向、管径选择、连接节点的处理,都对应实际骑行中的受力需求。先从安装边界说起,车架头管位置预留标准口径的前叉安装位,适配常规小轮车无纹前叉的装配尺寸,头管角度的设定偏向动作操控的灵活性,不会像通勤车那样追求直线巡航的拖曳距,更适合腾跃、转把这类需要快速转向响应的动作。

  中管位置对应标准坐管口径,同时中轴位置的开档尺寸适配常规小轮车三段式曲柄组的安装,后叉末端的开口槽设计,方便后轮的拆装与链条张紧度调整,槽位的厚度做了局部加强,应对落地时后轮带来的纵向冲击,不会出现槽位变形导致轮组偏移的问题。后上叉与后下叉的连接位置,没有采用通勤车的纤细管材,而是做了三角桁架式的补强结构,这部分是小轮车做后轮滑、豚跳动作时受力最集中的区域,三角结构能把地面传来的冲击力快速分散到中管、下管的主承力管材上,避免局部应力集中导致的焊缝开裂。下管作为头管到中轴的主要传力路径,采用了变径管材设计,靠近头管的位置管径更大,应对转向、前轮落地时的弯曲应力,靠近中轴的位置管径适度收窄,在保证刚性的前提下控制整体重量,不会让整车头重脚轻影响动作平衡。五通位置做了加厚的焊接衬套,因为曲柄踩踏的扭矩、落地时的垂直冲击力都会汇聚在这个区域,衬套的存在能避免管材直接受交变载荷出现疲劳裂纹,同时保证中轴安装的同轴度,不会出现踩踏时的异响与曲柄偏摆。

  从实际使用场景来看,这类车架主要适配街式小轮车、自由式小轮车的组装需求,不管是滑板场的坡道腾跃,还是街面的障碍跳跃,结构的刚性储备都能覆盖常规使用的载荷范围,设计阶段就考虑了管材焊接后的应力变形预留,所有安装位的同轴度、平行度都在装配公差范围内,不需要后期额外校正就能直接完成整车组装。头管上下端预留了碗组安装的沉台,适配标准的压入式碗组,不需要额外切削加工,后叉的尾钩位置做了防滑齿设计,锁紧轮组轴栓后能避免大扭矩踩踏或者落地冲击时轮组打滑移位。很多入门小轮车车架容易忽略的立管与下管连接节点,这套结构在焊缝位置做了圆弧过渡处理,没有尖锐的应力集中角,长期承受冲击载荷时,疲劳寿命会比直角焊接的结构提升不少。

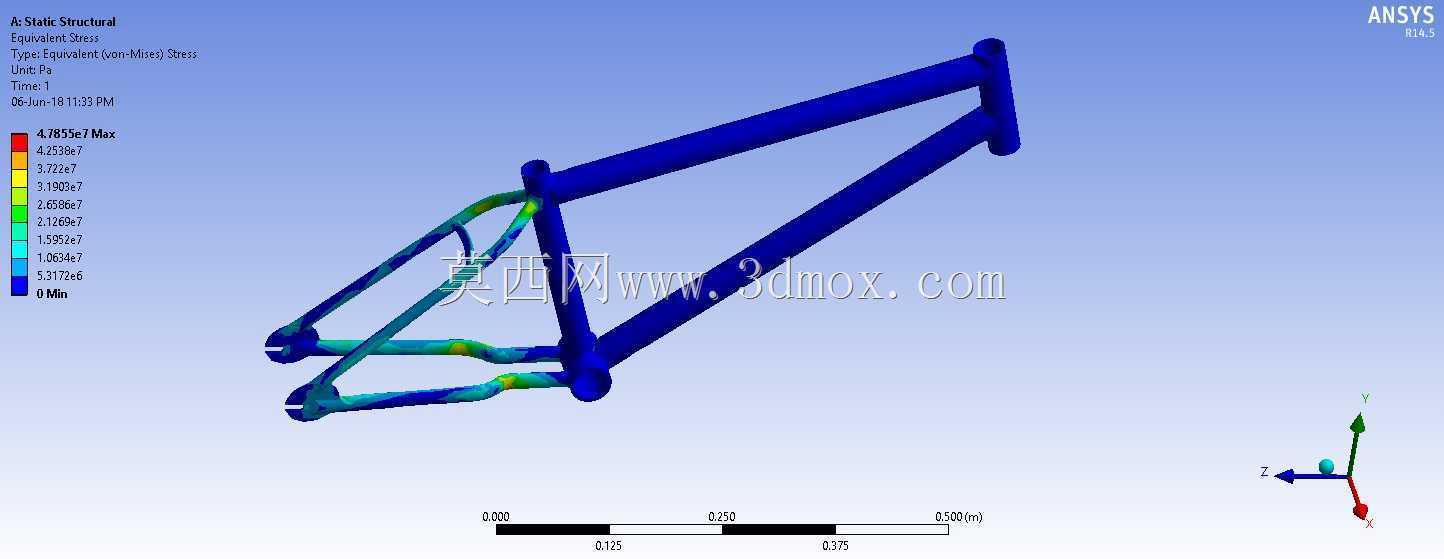

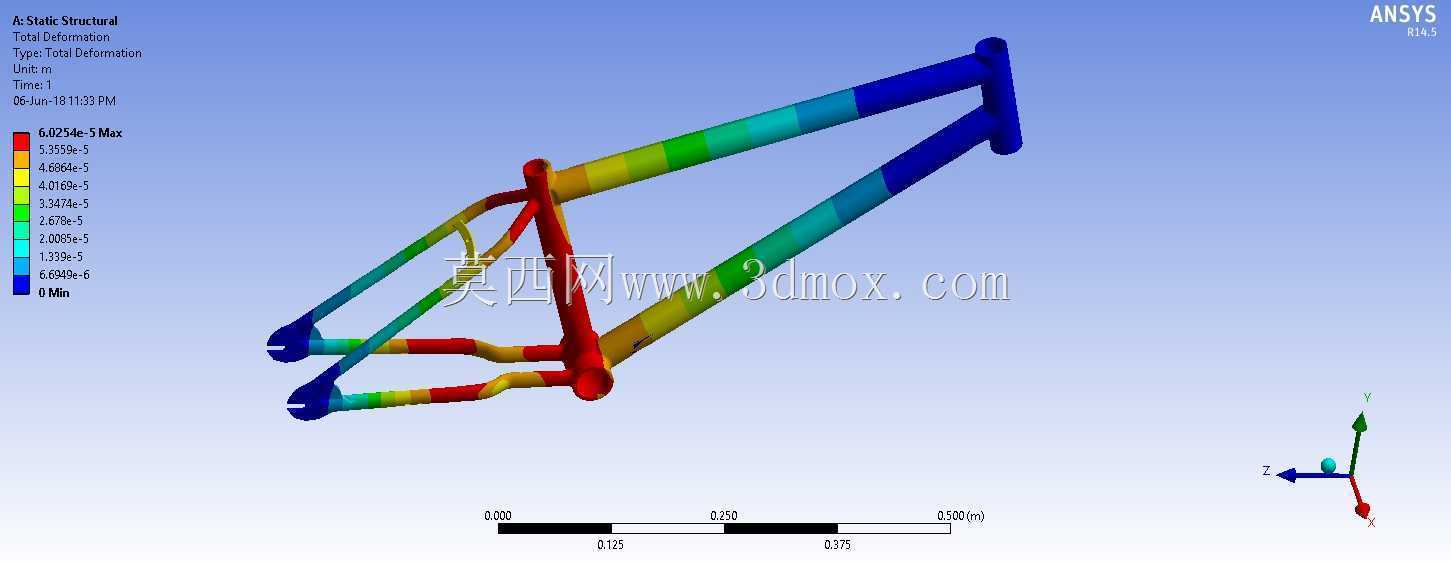

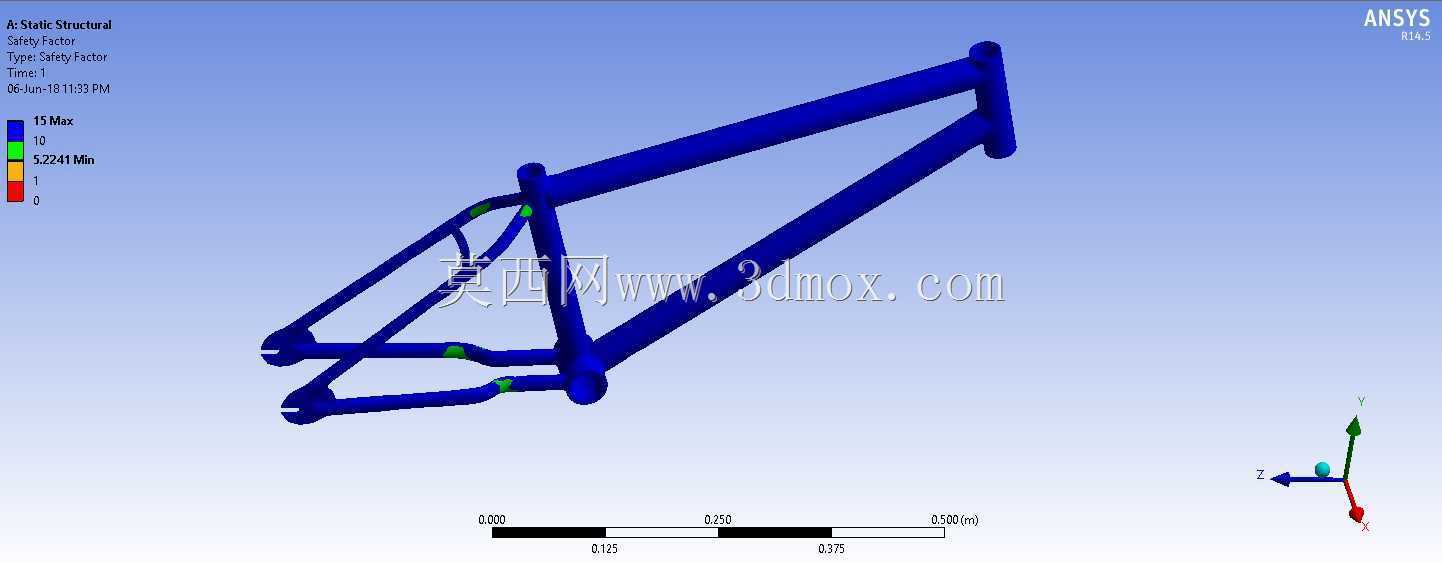

  另外后叉的开档宽度严格匹配小轮车轮组的花鼓尺寸,不会出现轮组安装后偏摆的问题,坐管夹的安装位也做了开槽处理,锁紧时能均匀抱紧坐管,不会出现坐管下滑或者夹裂立管的问题。从结构受力模拟的角度来看,整个车架的传力路径非常清晰,前轮的冲击通过前叉传递到头管,再顺着下管、上管分散到五通和后三角区域,后轮的冲击通过后叉传递到五通和立管位置,所有管材的壁厚选择都对应不同位置的受力大小,非主承力区域的管材壁厚适度减薄,在保证结构强度的前提下控制整体重量,不会出现过度设计导致的重量冗余,也不会因为强度不足出现使用中的变形损坏。
