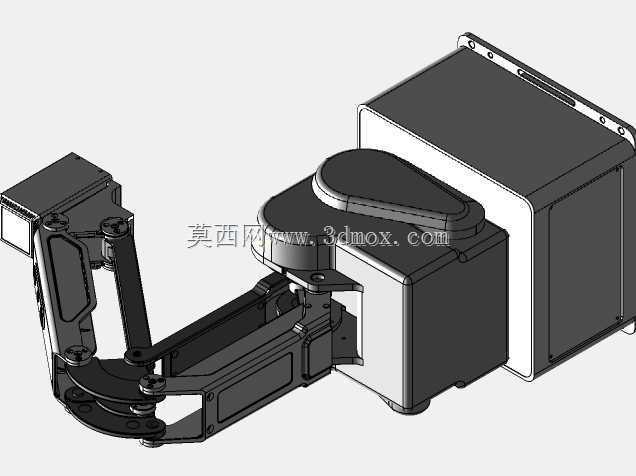

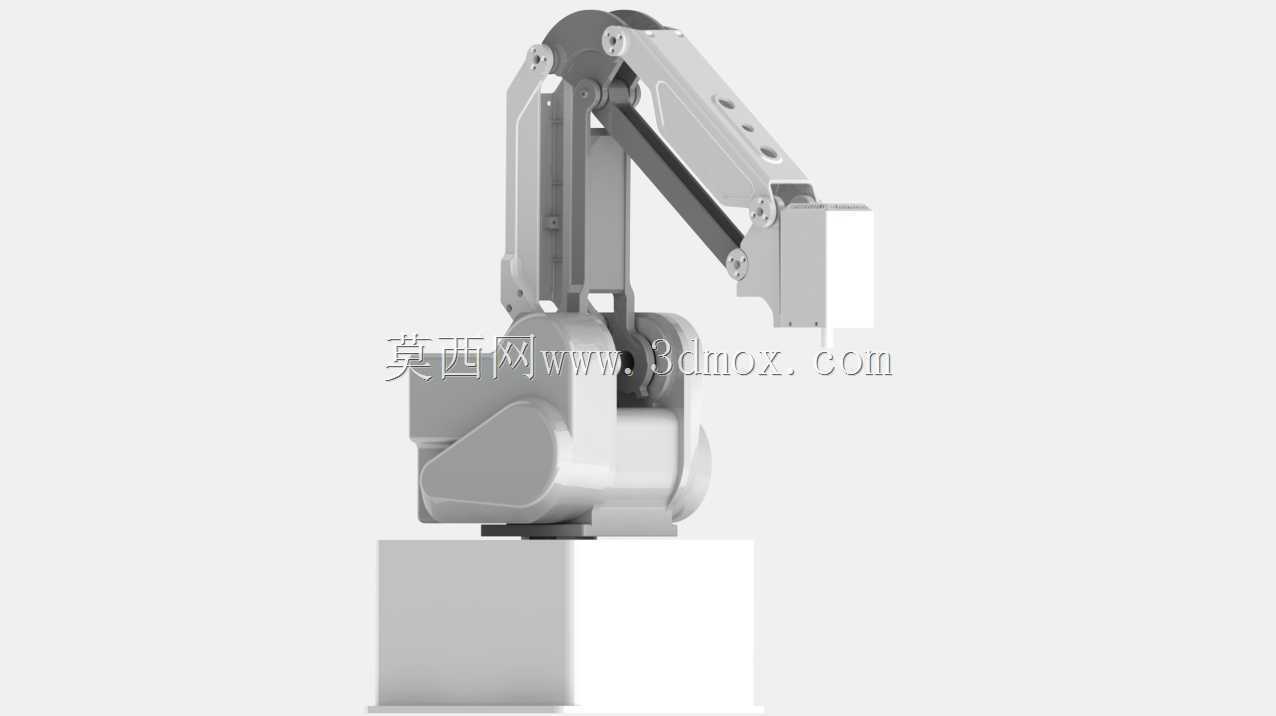

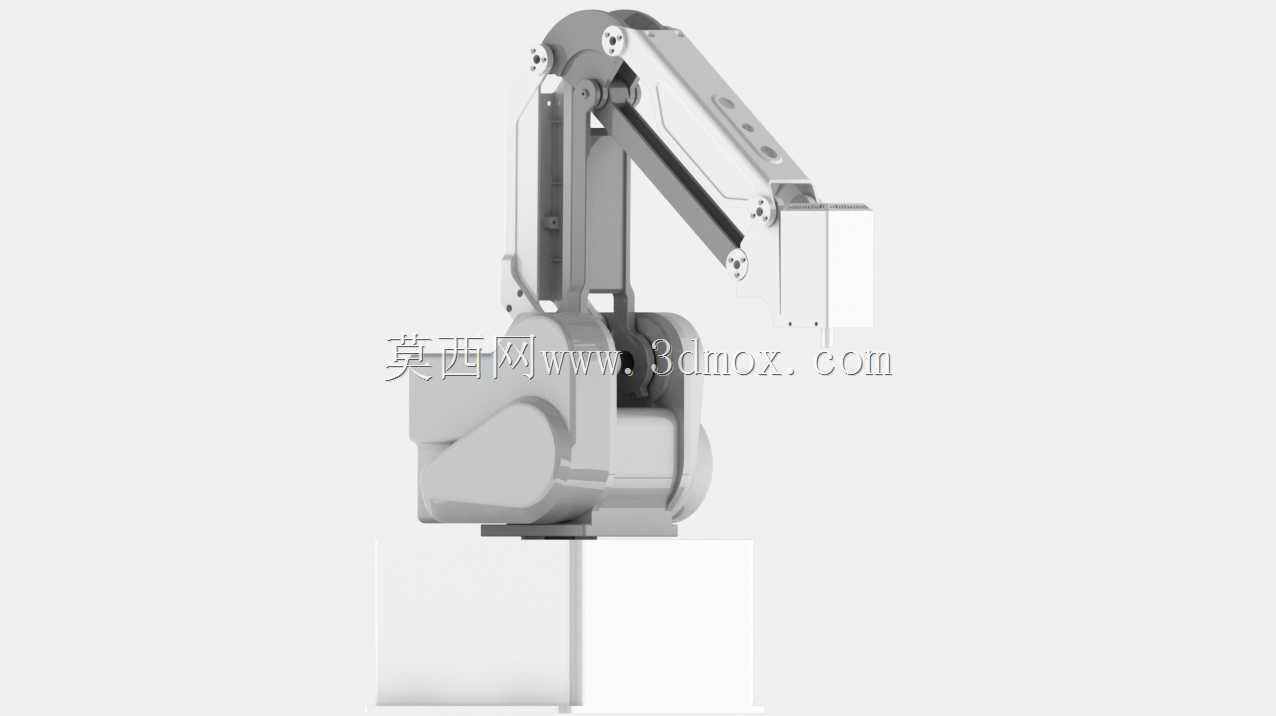

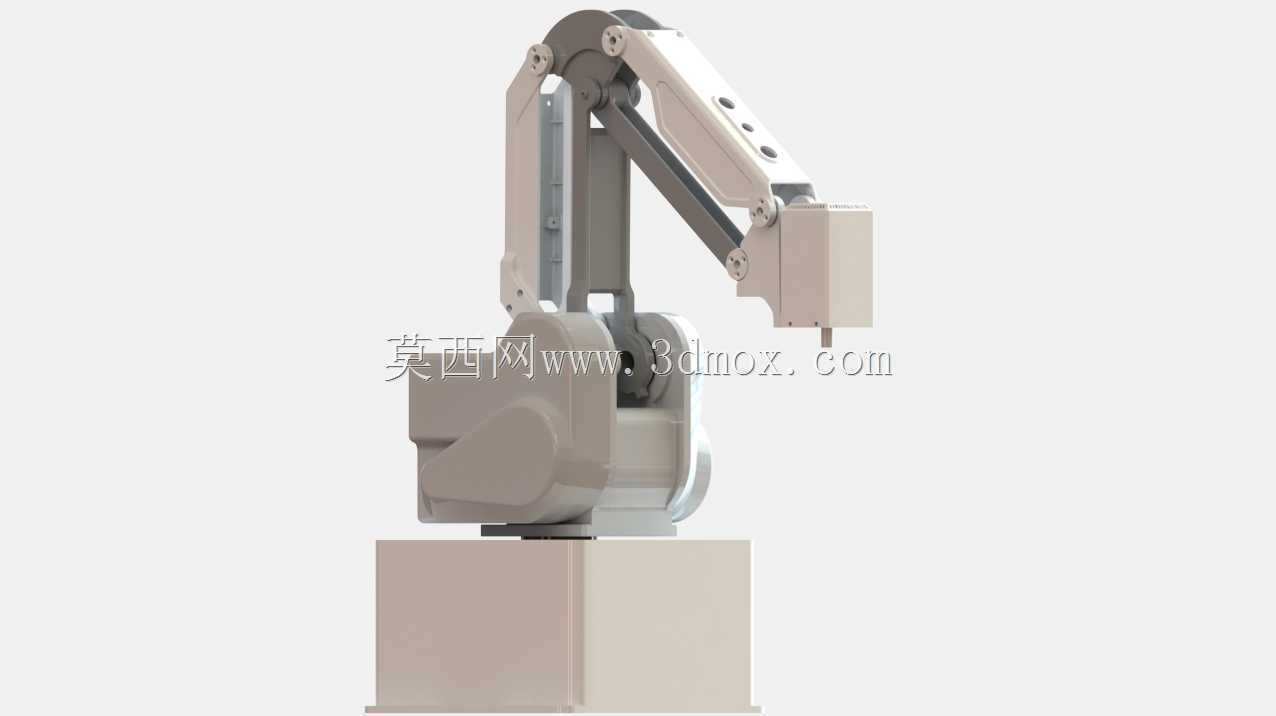

桌面级开源教育协作机械臂结构设计

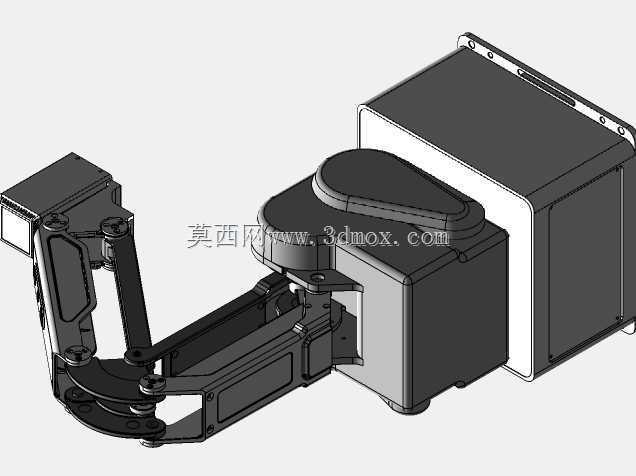

　　这款桌面级机械臂的结构设计，最初瞄准的是高校工程实训、青少年科创教育的轻量化使用场景，区别于工业产线上重载、高防护等级的机械臂，它不需要配套复杂的安全围栏，整体安装边界控制在单张标准实验桌的桌面范围内，底座固定孔位适配常见的铝型材工作台T型槽间距，不需要额外定制安装基板，日常实训场景中可以直接固定在桌面边缘，也可搭配快换底座实现不同工位间的快速转移。从功能特性来看，它的关节传动采用了谐波减速与同步带传动结合的方案，大臂小臂的关节处预留了标准的末端执行器安装接口，可兼容夹爪、吸盘、画笔等不同实训工具，能够完成基础的物料分拣、轨迹绘图、简单装配动作演示，足够覆盖机械原理教学、机器人编程入门、运动学仿真验证等核心教学环节的需求，不会因为功能冗余提升不必要的结构复杂度，也不会因为功能缺失无法支撑常规教学任务。

　　设计思路上，整体结构优先考虑了拆装便利性，所有关节的连接紧固件都采用标准公制规格，没有定制特殊规格的螺丝或连接件，实训过程中学生可以自主完成整机拆解、装配、调试，直观理解串联机械臂的关节传动逻辑、连杆参数对工作空间的影响；外壳部分采用了分块式的注塑结构设计，既可以遮挡内部传动部件避免实训操作中的夹手风险，也不会遮挡关键的关节连接位置，教学演示时可以快速拆下对应位置的外壳，展示内部的传动结构、走线布局。

　　从尺寸边界来看，整机完全伸展后的最大作业半径控制在400毫米左右，竖直方向最大抬升高度不超过350毫米，底座的投影尺寸仅比A4纸略大，不会占用过多的实验台空间，关节运动范围做了物理限位设计，避免运动过程中出现连杆碰撞底座或者超出安全作业范围的情况，即使是没有操作经验的新手学生编写控制程序出现指令错误，物理限位也能避免结构损坏或者安全隐患。在实际教学场景中，这套结构可以支撑从机械结构认知、三维建模练习、运动学算法验证到实物调试的全流程实训环节，学生可以基于现有结构修改连杆长度、调整关节布局，验证不同结构参数对机械臂负载能力、作业范围的影响，也可以在末端加装不同的传感器，拓展视觉分拣、力控装配等进阶实验内容；结构上预留的走线槽内部空间足够容纳编码器线、动力线以及末端执行器的气路或信号线，不会出现运动过程中管线拉扯、磨损的问题，关节处的密封结构可以阻挡实训场景中常见的铅笔屑、小颗粒杂物进入传动部位，降低日常维护的频率。

　　不同于工业级机械臂追求极致的重复定位精度与负载能力，这款机械臂的结构设计在精度与成本之间做了平衡，核心关节的重复定位精度可以满足教学演示的需求，同时整体结构的加工难度较低，大部分结构件都可以通过常规的数控铣削或者3D打印完成加工，院校可以根据自身的实训需求自行加工替换部分结构件，不需要依赖原厂的定制配件，也方便学生在实训过程中对结构进行二次改造，验证自己的设计想法。
