六轴关节型工业机械臂外观结构设计

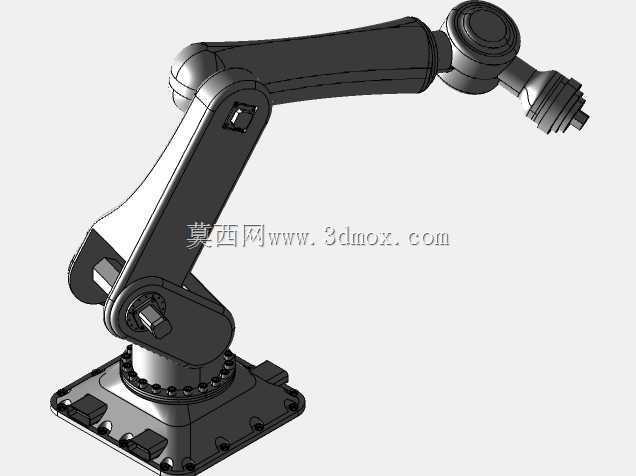

　　这款多关节机械臂的外观结构方案，主要面向3C电子装配、轻型物料搬运、教学实训演示这类负载要求不高的应用场景，整体采用六轴串联关节的经典布局，从底座安装面到末端法兰的作业覆盖半径适配中小型工位的操作需求，不需要额外占用过大的车间安装空间，适合在现有生产线的工位间隙做改造加装。从结构设计的逻辑来看，底座部分采用方形安装法兰布局，四个角预留的固定安装孔位可以直接适配常见的铝型材工作台、钢制机架的安装孔距，不需要额外做转接板加工，底座内部预留的走线空腔可以容纳所有关节的动力线、编码器线，避免线缆外露在作业过程中被剐蹭磨损，底座与第一关节的连接位置采用回转支承结构的安装位，保证大臂水平回转时的支撑刚性，即使在最大伸展位置也不会出现明显的结构晃动。

　　大臂部分采用一体化的曲面壳体设计，没有多余的外置凸起结构，一方面可以减少设备运行过程中的积灰，方便车间日常清洁维护，另一方面曲面的流线造型可以避免臂体在回转过程中与周边工位的护栏、料架发生磕碰，大臂的壁厚设计兼顾了结构强度与轻量化需求，在保证末端额定负载下形变控制在允许范围内的前提下，尽可能降低臂体自身重量，减少关节驱动单元的负载压力，提升运动响应速度。肘部关节的连接位置做了圆弧过渡处理，内部预留了谐波减速器的安装腔体，关节外侧的密封槽可以直接嵌入防尘密封圈，适配车间多粉尘的作业环境，避免金属碎屑、粉尘进入关节内部影响传动件的使用寿命。

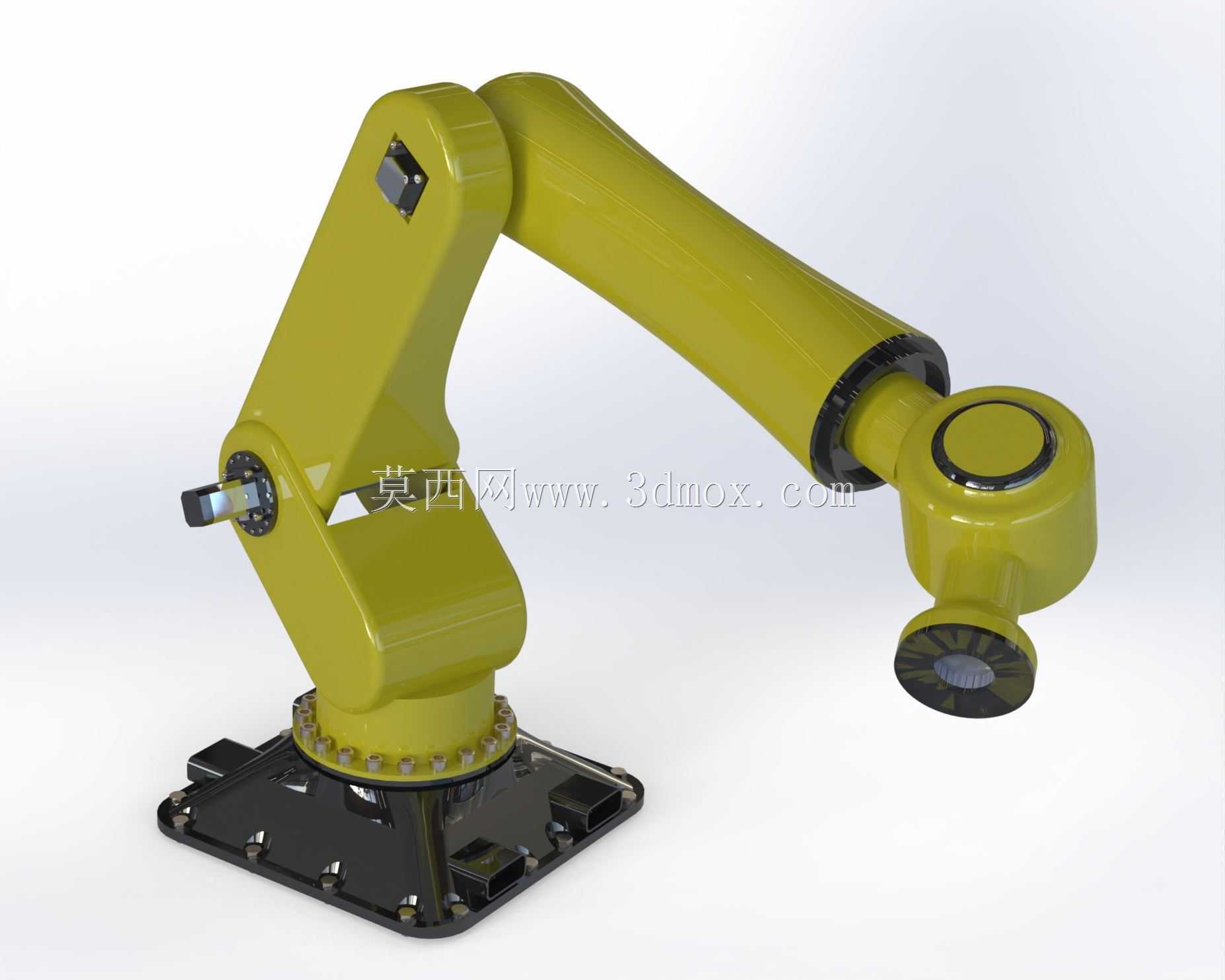

　　小臂部分的长度比例经过反复调整，配合大臂的摆动角度，可以实现底座周边半球形空间内的无死角作业覆盖，对于常见的流水线上下料、螺丝锁付、工件分拣这类动作，都可以通过关节角度的组合调整到达指定作业位置，不需要额外增加外部的行走轴机构。腕部采用三轴同心的经典结构设计，末端法兰的安装尺寸符合通用工业机器人的末端接口标准，可以直接适配市面上常见的气动夹爪、真空吸盘、螺丝锁付模组等末端执行器，不需要单独做定制转接法兰，降低用户的后期配件采购成本。整个臂体的外观采用醒目的工业黄配色，符合车间设备的安全色标准，作业过程中可以让现场操作人员快速识别设备的运动范围，避免误入作业区间发生安全事故。

　　从安装边界来看，底座的安装平面平面度要求控制在合理范围内，固定螺栓的锁紧力矩符合常规工业设备的安装规范，设备安装完成后，臂体在全角度回转过程中，周边预留的安全距离不需要过大，适合在空间紧凑的自动化产线中布局。这款结构方案虽然没有包含内部的传动、驱动细节，但是完整还原了工业机械臂的外部安装接口、关节运动边界、外形尺寸比例，可以作为方案展示、布局仿真、教学演示的三维参考，帮助结构设计人员在做产线布局时快速完成工位干涉检查，也可以作为入门级工业机器人结构学习的参考案例，直观理解六轴串联机械臂的关节布局逻辑与外形设计思路，在做方案汇报时也可以直接用来展示设备的整体外观效果，不需要从零开始搭建外部壳体模型，缩短前期方案设计的周期。
