带行走底盘的MDF材质拾取机械爪结构

项目分类:工业机器人 发布时间:2025-01-05 ID:881058
  • 带行走底盘的MDF材质拾取机械爪结构
  • 带行走底盘的MDF材质拾取机械爪结构
  • 带行走底盘的MDF材质拾取机械爪结构
  • 带行走底盘的MDF材质拾取机械爪结构
  • 带行走底盘的MDF材质拾取机械爪结构

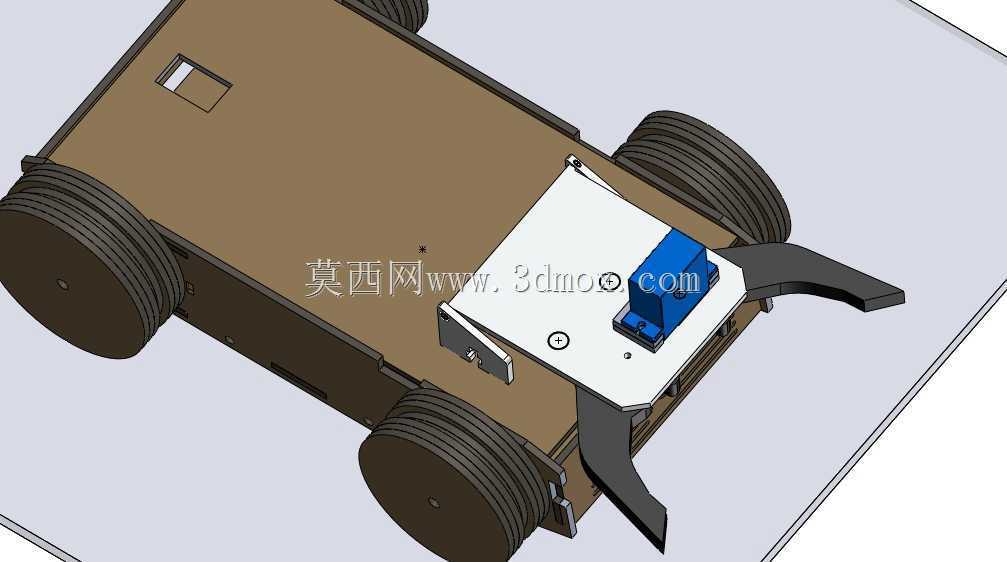

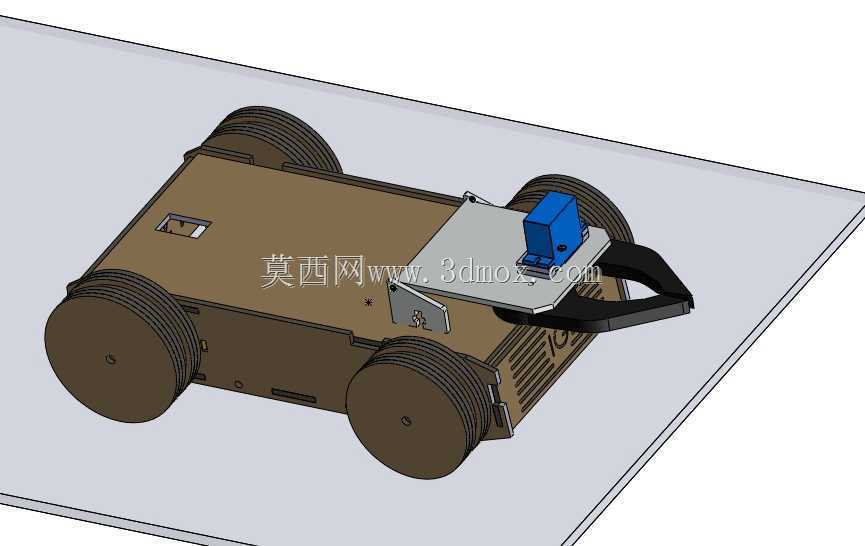

  整套机构的核心执行元件选用SG-90伺服电机,舵机输出轴直接驱动夹爪的开合动作,传动路径短,没有额外的减速齿轮组带来的回程间隙,开合角度控制精度可以满足小型规则工件的拾取需求,比如教学场景里的轻质方块、小尺寸五金件、3D打印样件等,夹爪开合行程覆盖常见的30mm以内宽度工件,夹持力通过舵机扭矩参数匹配,不会因为夹持力过大压损轻质工件,也不会因为力值不足导致拾取过程中工件脱落。从安装边界来看,机械爪的固定基座直接通过四颗螺丝锁定在行走底盘的前端安装位,基座平面与底盘上表面齐平,安装孔位采用对称布局,后期如果需要更换不同行程的夹爪,不需要重新在底盘上打孔,直接适配原有孔位即可完成换装。在轻型物料分拣、教学实验演示、小型工位物料转运这类场景里,这类集成在轮式行走底盘上的拾取机械爪,是兼顾成本与功能实现的典型执行端方案。不同于重型工业机械手的高刚性金属结构,这套拾取机构采用MDF板材作为主体加工基材,板材切割成型后通过紧固件拼接,加工门槛低,后期修改迭代速度快,既可以直接组装后用于功能验证,也能基于现有结构参数调整后做3D打印件替换,适配不同负载等级的作业需求。

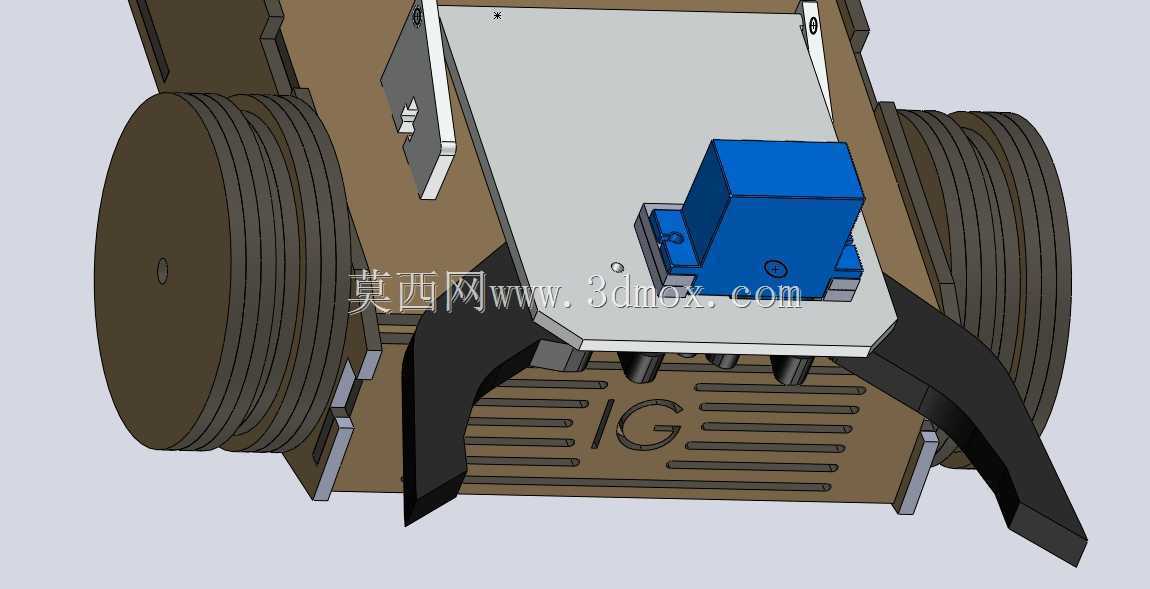

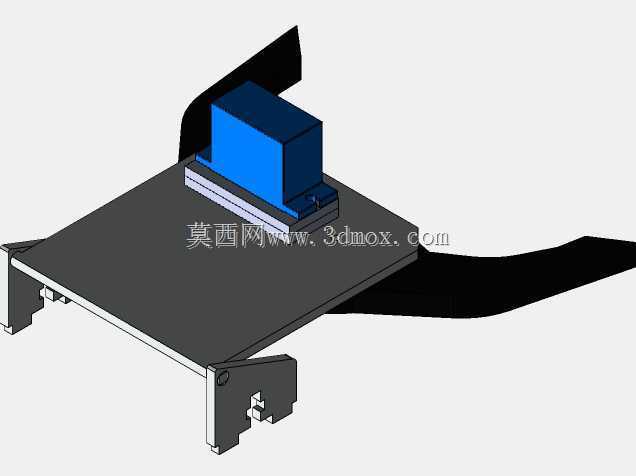

  夹爪处于完全收拢状态时,最外侧轮廓不会超出底盘前端的边缘,行走过程中不会剐蹭地面或者路径上的低矮障碍物;夹爪完全张开时,两个爪尖的横向跨度控制在底盘宽度范围内,转向时也不会和两侧的行走轮产生运动干涉。设计过程中特意将舵机的安装位做了下沉处理,舵机主体嵌入基座的开槽内,既降低了整套拾取机构的整体高度,让整车重心更靠近底盘平面,提升行走过程的稳定性,也能避免舵机线束外露被轮组卷入,线束从基座下方的走线槽引出,直接连接到底盘内部的控制板,走线路径短且固定可靠。

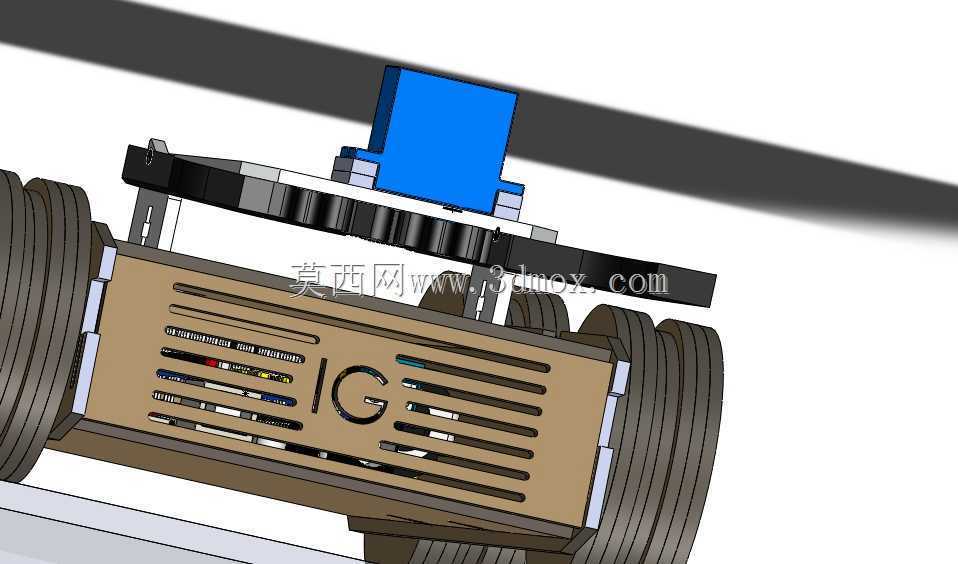

  夹爪的指面做了平直处理,没有额外的仿生齿纹,对于表面平整的规则工件,平直指面的接触面积更大,夹持稳定性更好,如果需要拾取表面不规则的工件,也可以在指面粘贴防滑橡胶垫,不需要改动夹爪的主体结构。轮式行走底盘的轮组采用双侧四轮布局,前后轮的轴线平行,轮距与底盘宽度匹配,地面接触面积大,在平整的实验台、车间流水线旁的地面行走时不容易侧翻,底盘上预留的方形开槽是用来放置控制板与电池的仓位,仓位边缘做了凸台限位,电池与控制板放入后可以通过扎带或者压片固定,不会因为行走过程中的震动移位。整套机构的运动逻辑很清晰,行走底盘移动到待拾取工件的正前方位置后停稳,舵机驱动夹爪张开到对应宽度,底盘小幅向前移动让工件处于两个夹爪之间的拾取区域,随后舵机收拢夹爪夹紧工件,底盘再移动到指定放置位置,舵机张开夹爪完成工件释放,整个动作流程不需要复杂的多轴联动控制,单舵机配合底盘的行走动作就能完成完整的拾取放置流程,对于入门级的机器人教学、简易物料转运场景来说,这种结构的维护成本极低,易损件只有夹爪指部和舵机,更换成本不到工业级机械手的十分之一。

  在结构强度校核上,MDF板材的拼接位置采用了三角加强筋设计,夹爪反复开合过程中基座不会出现形变,舵机的输出轴与夹爪的连接位采用了D型孔配合,不会因为长期正反转出现连接松动的问题,轮组的安装轴直接穿过底盘侧板,轴端用卡簧限位,承受整车重量加上拾取工件的重量时,轮轴不会出现弯曲变形。考虑到不同场景的改装需求,夹爪的安装基座上预留了两个额外的螺纹孔,如果需要增加升降自由度,只需要加装一个小型的直线舵机或者丝杆滑台,就能实现夹爪的上下抬升动作,不需要重新设计整个前端结构,拓展性足够覆盖大部分轻型拾取作业的改装需求。
