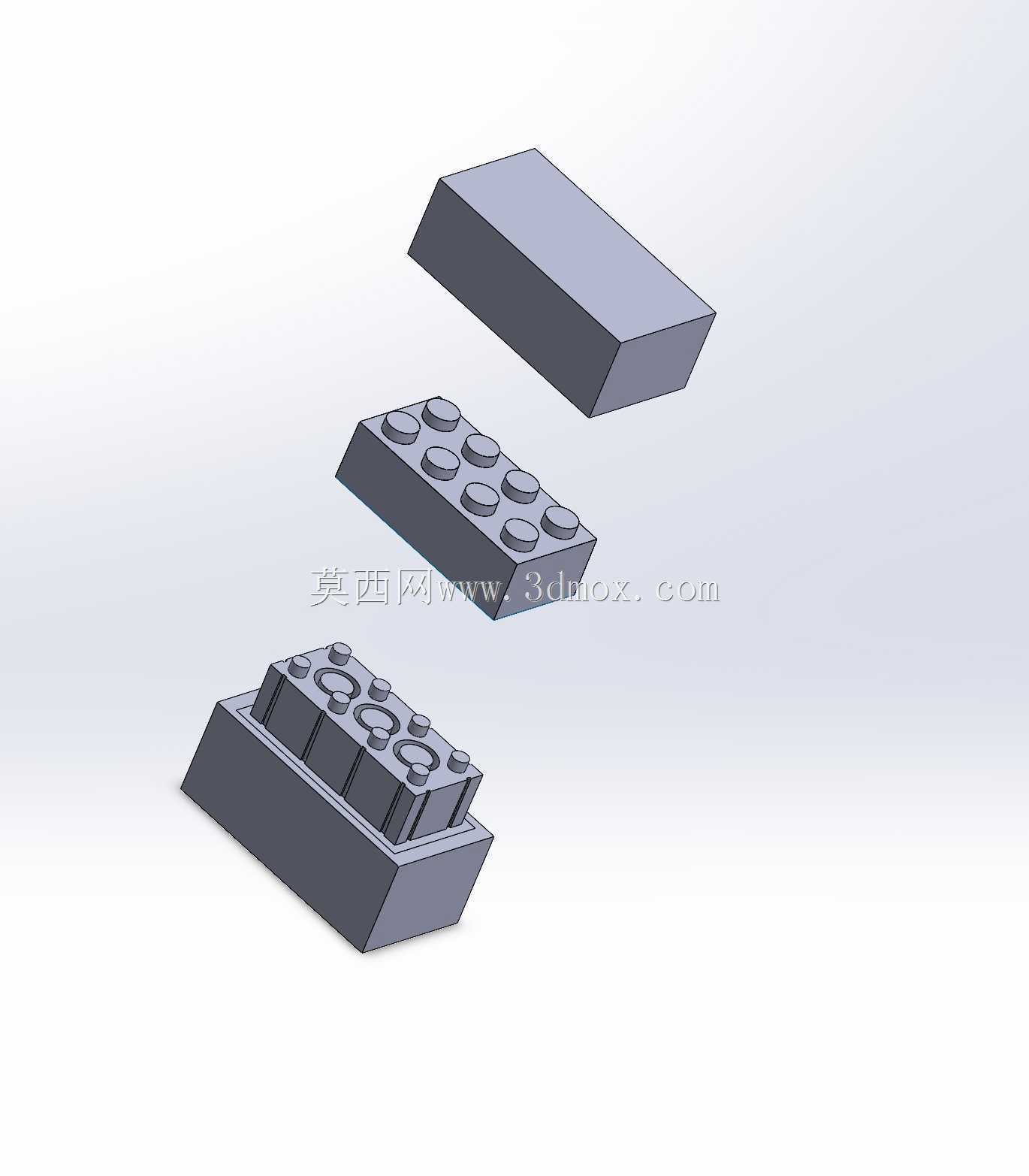

4x2规格拼装积木注塑成型模具结构

　　这套4x2规格拼装积木的成型模具，核心服务于儿童拼装玩具、工业教学教具两大应用场景，日常量产中既要满足玩具类产品严苛的尺寸精度要求，保证同规格积木块之间的插拔阻尼一致、拼接后无松脱错位，也要适配教具类产品频繁拆装的耐磨需求，避免多次插拔后出现凸点磨损、配合间隙过大的问题。从实际生产用途来看，该模具属于一模多腔的注塑成型工装，可一次性完成上模芯、下模腔的合模注塑，直接产出带标准拼接凸点的积木砖块成品，省去后续二次加工凸点的工序，适配常规卧式注塑机的安装尺寸，模架采用标准龙记模架规格，可直接挂载在120吨锁模力的注塑设备上使用，无需额外定制模架转接板。

　　设计过程中优先考虑了积木拼接的互换性要求，所有凸点的位置度公差控制在0.02mm以内，凸点的脱模斜度设置为1.5度，既保证注塑件顶出时不会拉伤凸点表面，也能保证不同批次生产的积木块可以顺畅拼接。模腔的进料点设置在积木砖块的底面非外观面位置，采用潜伏式浇口结构，开模时浇口可自动与产品分离，不需要人工修剪浇口残留，大幅降低后续人工处理成本。冷却水路围绕模腔均匀排布，进水口与出水口的温差控制在3摄氏度以内，保证模腔各区域温度均匀，避免积木件出现缩痕、翘曲变形的问题，尤其是积木砖块的薄壁边缘位置，水路距离模腔壁的距离保持在15mm，既保证冷却效率，也避免水路距离过近导致模腔壁强度不足。

　　顶出结构采用顶针+顶板结合的方式，在积木砖块的四个边角位置设置直径2mm的圆顶针，中间非外观区域设置矩形顶块，保证顶出力均匀分布，不会在产品表面留下明显的顶出痕迹，同时避免顶出过程中产品出现变形。安装边界方面，模具的总厚度控制在280mm，适配注塑机的最大模厚安装范围，定位圈直径采用标准100mm规格，浇口套的球面半径与注塑机喷嘴半径匹配，避免注塑过程中出现溢料问题。导柱导套采用带自润滑轴承的标准件，合模时的定位精度可达0.01mm，保证上下模合模后模腔不会出现错位，避免积木砖块的凸点出现偏心问题。

　　排气槽开设在模腔的末端位置，深度控制在0.02mm，既可以顺利排出模腔内的空气，避免产品出现烧焦、缺胶的问题，也不会出现飞边过大的情况，减少后续去飞边的工作量。实际量产验证中，该模具的成型周期可控制在18秒以内，单件产品的重量误差控制在0.1g以内，成型后的积木砖块表面粗糙度可达Ra0.8，不需要额外进行抛光处理，直接可以进入包装工序。针对积木产品经常需要反复插拔的使用特性，模具的模芯部位采用预硬钢材质，表面进行氮化处理，硬度可达HRC52以上，可承受百万模次的注塑生产，不会出现模腔磨损导致产品尺寸超差的问题。在拼接配合的尺寸设计上，凸点的外径与凹孔的内径配合间隙设置为0.1mm，既保证拼接时有足够的阻尼感，不会出现拼接后轻易松脱的问题，也不会因为间隙过小导致拼接困难，适合不同年龄段的使用者操作。模具的锁模结构采用边锁+精定位的组合方式，在生产过程中即使出现注塑压力波动，也能保证上下模不会发生偏移，稳定产出合格的积木产品。
