ATV自行车用液冷散热冷却组件结构

　　这套液冷散热结构主要适配全地形ATV自行车的动力系统冷却需求，在非铺装路面骑行、长时间爬坡或者高负载越野的场景下，动力单元、电控模块会持续产生大量热量，自然风冷的换热效率受骑行速度、环境温度影响波动极大，很容易出现热衰减导致动力输出受限，甚至触发过热保护中断动力输出，这套液冷组件就是为了在复杂工况下维持稳定的换热效率，把核心部件的工作温度控制在合理区间内。

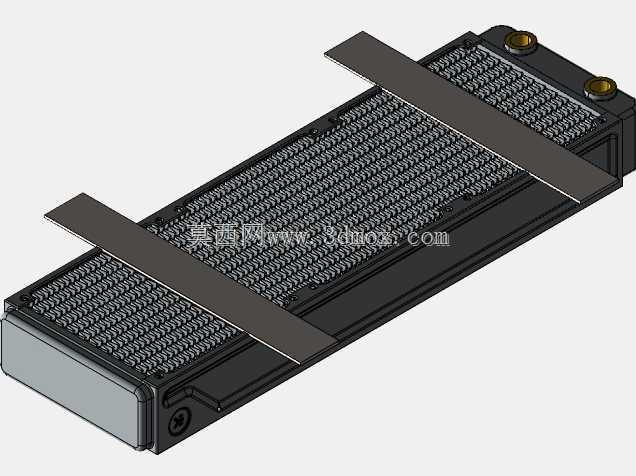

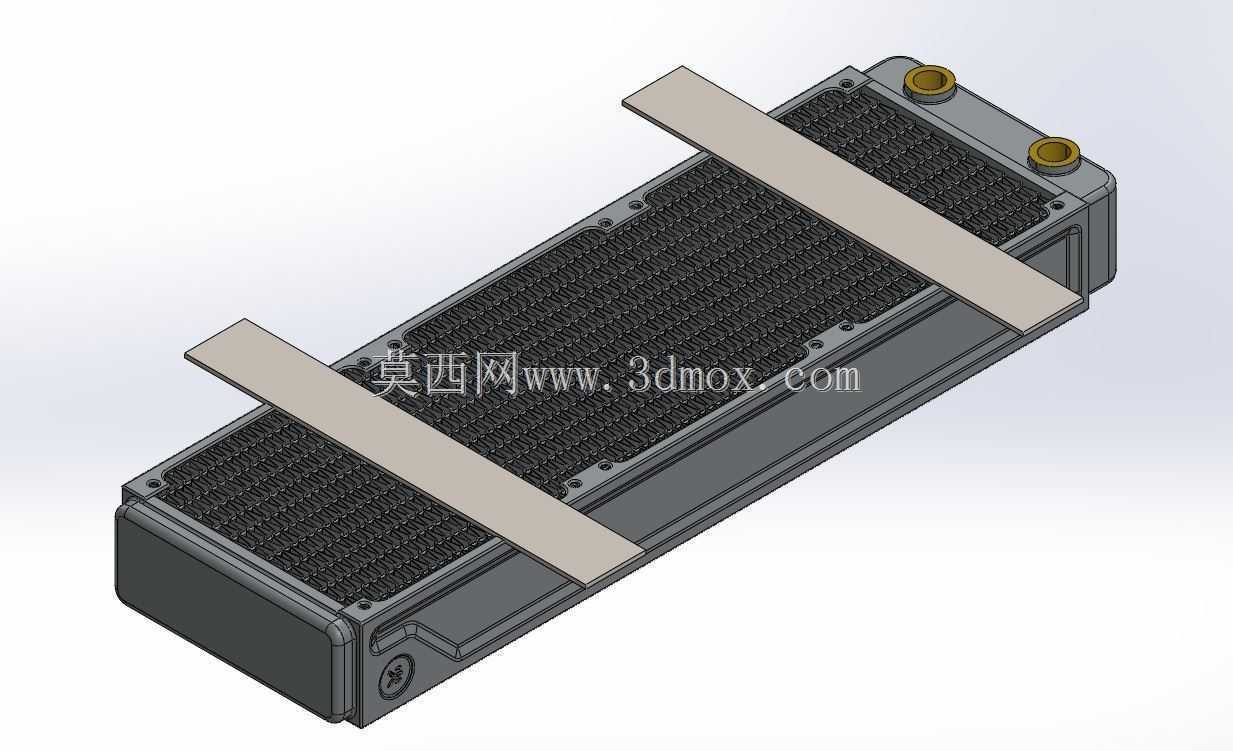

　　从结构设计来看，整体采用扁平方正的箱体式布局，核心换热区采用密集鳍片排布的流道结构，冷却液在内部密闭流道循环时，通过大面积的鳍片壁面完成热量交换，外部空气流经鳍片间隙时把热量带走，这种结构相比传统管带式散热器，在有限的安装空间内把换热面积做到了最大化，同时鳍片的排布角度做了优化，在车辆行进时可以引导气流顺畅穿过换热区，降低风阻的同时减少扬尘、泥沙在鳍片缝隙的堆积，适配ATV车型经常在泥泞、多尘环境使用的特性。

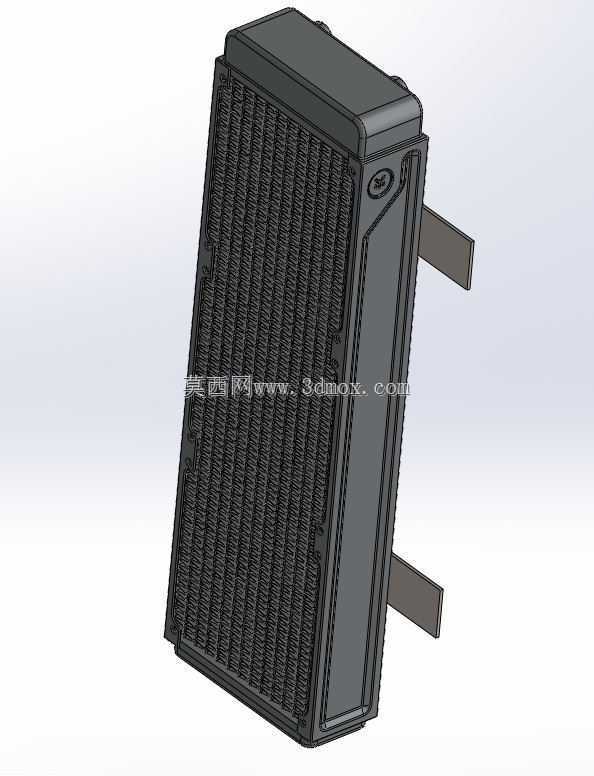

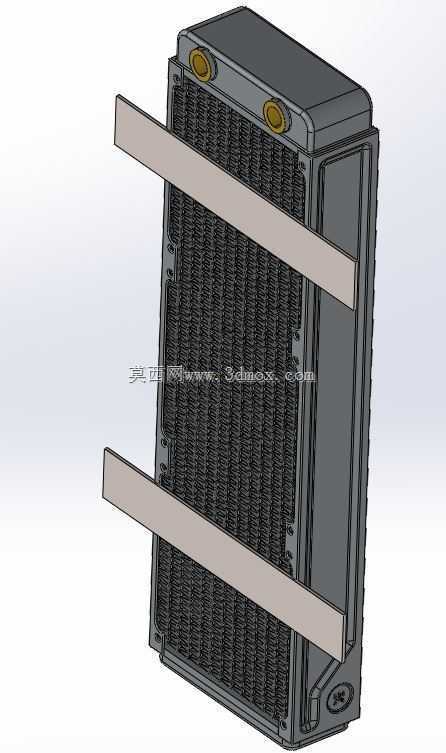

　　安装结构上，组件侧面延伸出两个平行的固定支耳，支耳上预留了标准安装孔位，安装时不需要对原车车架做额外的焊接或者打孔改造，直接通过螺栓就能固定在车架前部的迎风位置，这个安装位置的选择也经过了考量：既可以最大化利用车辆行进时的迎面气流提升换热效率，又能避开前轮甩泥的主要区域，减少泥沙直接撞击散热芯体造成的鳍片变形、流道堵塞问题。进出液接口设置在组件侧端的密封端盖上，接口采用标准快插结构规格，和常规的车用液冷管路通用，后期维护更换管路时不需要定制特殊接头，降低了运维成本。

　　设计过程中首先做了安装边界的校核，整体厚度控制在45mm以内，不会超出ATV自行车前部的安装空间，不会和前叉转向结构、挡泥板部件产生运动干涉，哪怕是转向打到最大角度时，组件和周边部件的安全间隙也能保持在8mm以上，避免颠簸路面行驶时部件晃动产生磕碰。换热芯体的流道做了等阻设计，冷却液从进水口进入后会均匀分流到每一条细流道中，不会出现局部流道流量过低导致的换热不均、局部过热问题，端盖和芯体之间采用密封胶条压合结构，密封槽的深度和胶条压缩量经过反复验算，在车辆持续振动、温度反复变化的工况下也不会出现渗漏问题。

　　实际使用过程中，这套组件可以适配最高120℃的工作液温，循环系统的压力耐受值达到1.5bar，完全覆盖ATV自行车动力系统的散热需求，哪怕是长时间低挡位大负载爬坡，散热效率也能保持稳定，不会因为车速低导致风冷效率骤降。外壳的边角都做了圆弧过渡处理，没有尖锐的凸起结构，避免骑行过程中剐蹭对骑行者造成伤害，外部的喷涂采用耐候性磨砂涂层，在户外紫外线照射、泥水侵蚀的环境下也不容易出现掉漆、锈蚀问题，延长部件的使用寿命。

　　从结构建模的角度来看，所有的安装孔位、配合尺寸都按照实际加工公差做了预留，鳍片的厚度、流道的宽度参数都和实际量产部件保持一致，不管是做散热仿真分析，还是做整车装配干涉校验，都可以直接调用这个模型开展工作，不需要再做额外的尺寸修正。固定支耳的强度也做了结构优化，在保证安装强度的前提下做了局部减重处理，不会给整车增加过多的簧下重量，影响车辆的操控灵活性。
