仿生六足多地形行走位移作业平台

项目分类:工业机器人 发布时间:2025-01-05 ID:881422

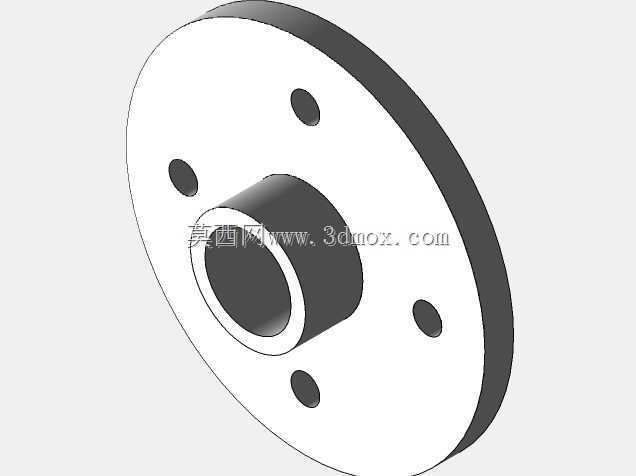

  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台
  • 仿生六足多地形行走位移作业平台

  该仿生六足行走机构的设计初衷,是解决轮式、履带式移动载体在非结构化复杂地形下的通行局限,可适配灾后废墟搜救、野外管线巡检、狭小空间勘探、教学科研实验等多类场景,依靠离散式足端落点的行走逻辑,能跨越高度不超过单腿完全伸展长度三分之一的凸起障碍,也可在坡度不超过35度的松散砂石、泥泞坡面稳定移动,不会出现轮式设备打滑、履带式设备卡滞的问题。

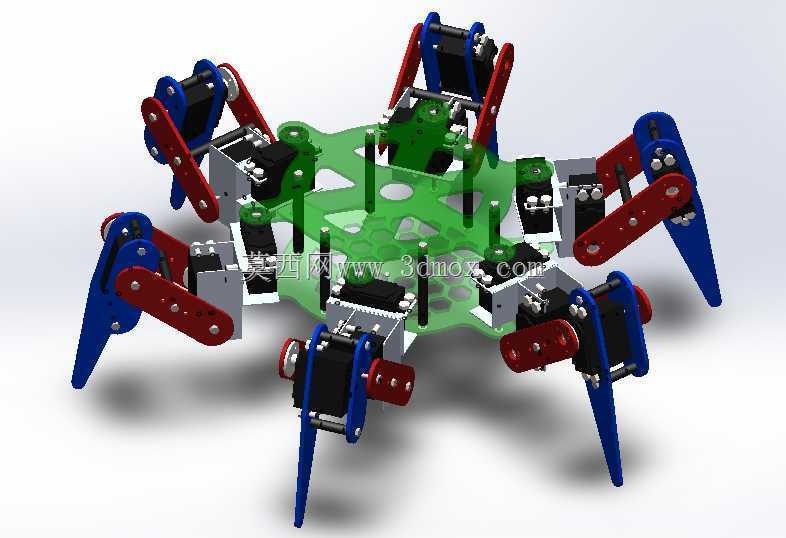

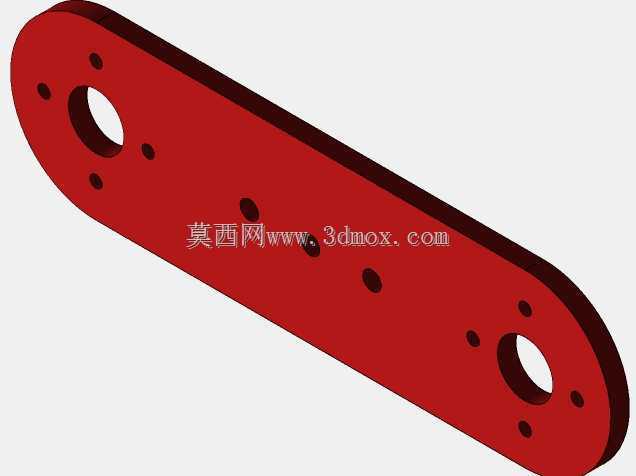

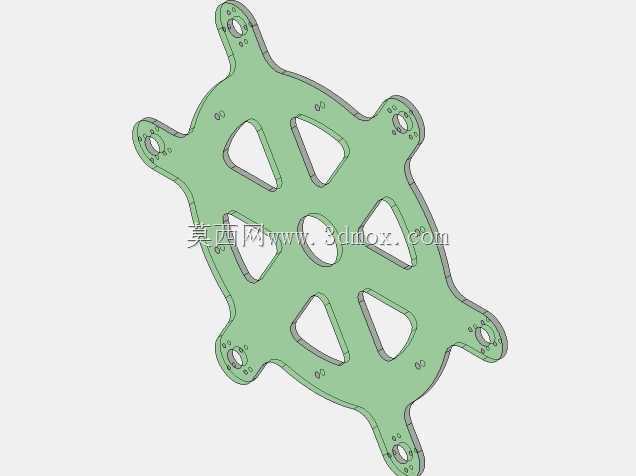

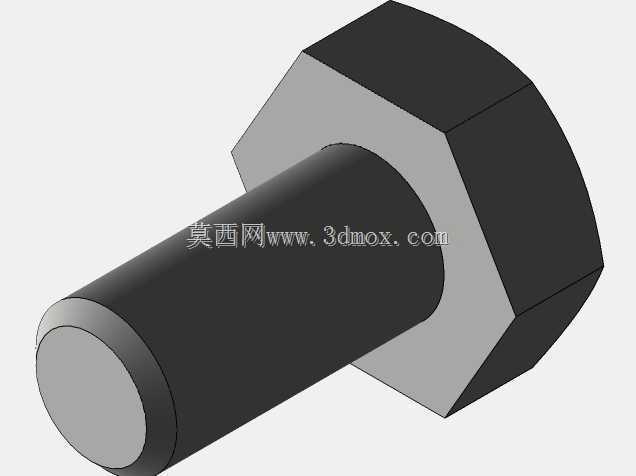

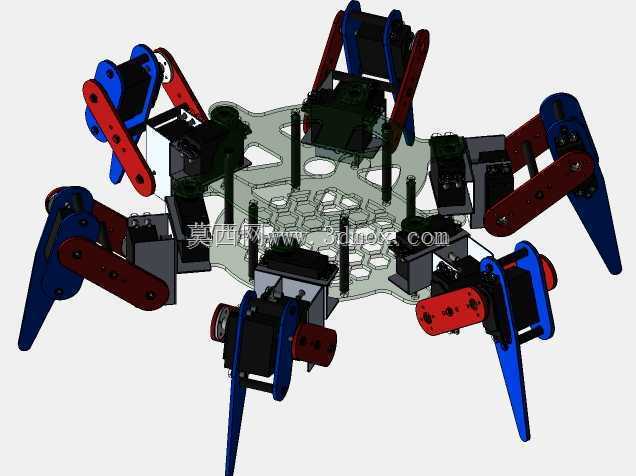

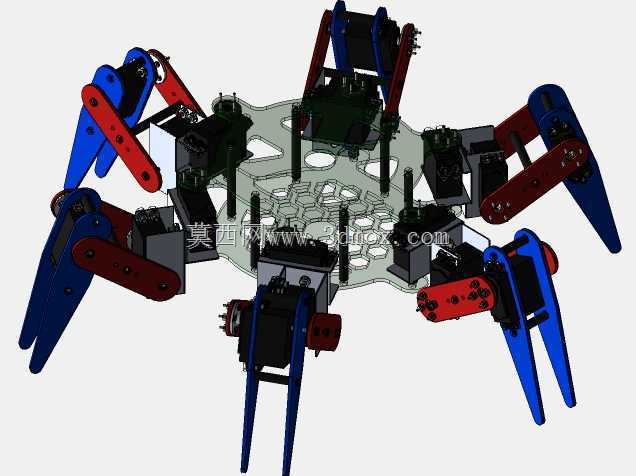

  从结构设计逻辑来看,整机采用中心对称式布局,中心承载板为正六边形构型,六条结构完全一致的机械足沿中心板周向均匀分布,每间隔60度布置一条腿,这种布局能保证任意时刻至少有三条腿处于支撑相,形成稳定的三角形支撑域,即使单腿出现受力偏移,整机重心也不会超出支撑边界,行走过程的倾覆风险被大幅降低。单腿采用三自由度串联构型,三个转动关节分别对应根节侧摆、大腿抬升、小腿屈伸,每个关节的转动副都预留了标准舵机的安装位,安装孔位完全匹配市面通用标准伺服的安装尺寸,不需要额外做转接件加工,关节之间的连杆采用对称式双片夹持结构,连接螺栓贯穿两侧连杆,受力时不会出现单侧连杆偏载变形的问题,足端做了收窄的锥形设计,接触地面时压强更高,能在松散表层扎入稳定层,提升抓地能力。

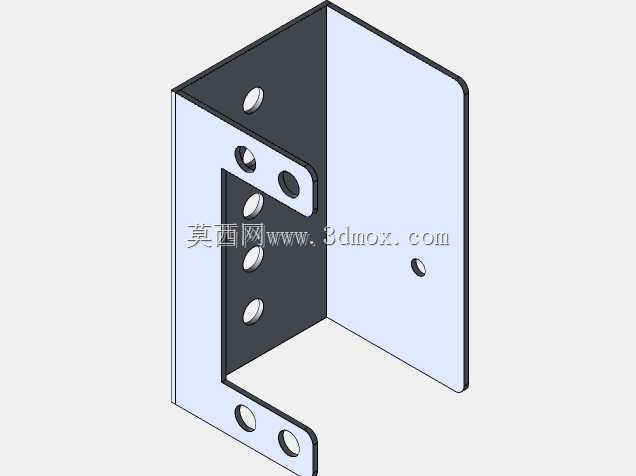

  材质选型上,中心承载支架采用铝板加工成型,加工时先通过激光切割下料出整体轮廓,再通过折弯工序做出安装边的加强结构,在保证整体刚度的前提下尽可能降低自重,避免腿部关节负载过大;腿部的非受力结构件采用亚克力板激光切割制作,切割精度可控制在0.1mm以内,装配时不需要二次修配,亚克力材质的自重仅为同体积铝合金的三分之一,能有效降低腿部运动的惯量,提升关节响应速度,同时亚克力件的加工成本低,迭代修改时不需要开模,适合原型验证阶段的快速调整。

  安装边界方面,中心承载板的中心区域预留了直径80mm的圆形安装平面,周边均匀布置了M3规格的安装螺孔,可搭载小型检测传感器、控制电路板、电池模组等负载,负载安装高度不超过中心板上方50mm时,不会对腿部根节关节的侧摆运动造成干涉;整机完全收拢状态下的最大外轮廓直径为320mm,完全伸展状态下最大跨距可达480mm,足端最大抬升高度为75mm,单腿完全伸展时的最大承重为500g,整机总负载能力不超过2kg,完全满足小型巡检、教学演示类场景的负载需求。

  设计过程中特意做了运动干涉校验,每条腿在最大活动范围内摆动时,相邻腿的运动包络线完全不重叠,即使相邻腿处于完全相反的运动相位,也不会出现结构碰撞的问题;关节处的走线槽沿连杆内侧布置,所有线缆都隐藏在结构件的凹槽内,行走过程中线缆不会被关节夹损,也不会剐蹭外部障碍物。足端的锥形结构可根据使用场景更换不同材质的端头,比如在光滑室内地面使用时可套上橡胶防滑套,在野外碎石地形使用时可更换金属尖头,不需要改动腿部整体结构,仅通过端头替换就能适配不同地面的摩擦系数要求。

  在步态适配层面,该结构可支持三角步态、波浪步态、自由步态等多种行走模式,三角步态下移动速度最快,适合平整路面的快速通行;波浪步态下稳定性最高,适合在崎岖地形下慢速移动;自由步态可根据实时地形检测结果单独调整每条腿的抬升高度和落足点,适配完全无规则的复杂地形。整机的重心设计在中心承载板下方10mm位置,降低重心高度进一步提升了静态稳定性,即使在静止状态下受到侧向冲击力,也能依靠支撑腿的受力分散保持整机不倾倒。
