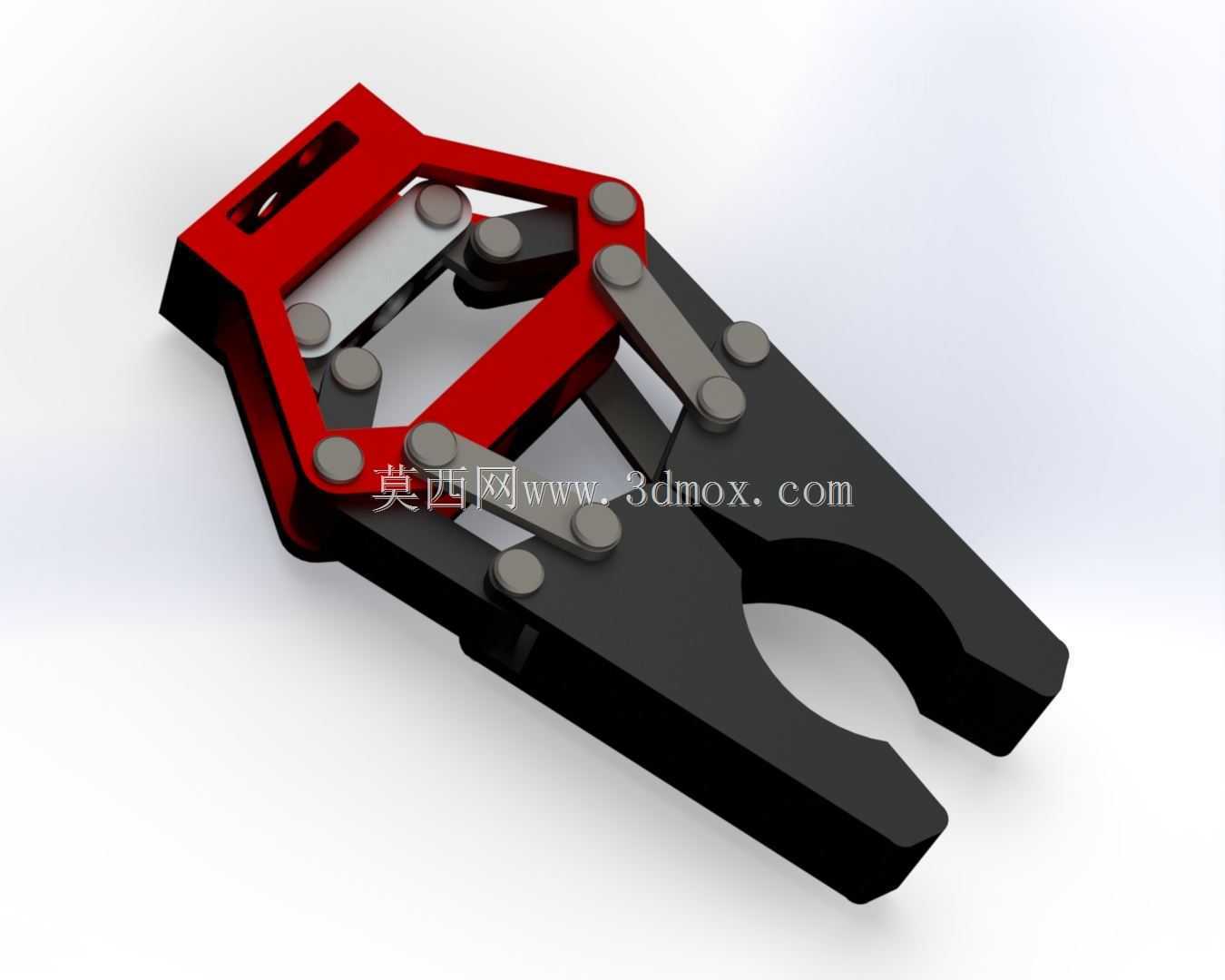

这款连杆驱动的自适应夹持夹具,是工业机械臂末端执行器的典型结构方案,主要适配中小型六轴工业机器人、水平多关节机械手的末端安装需求,在3C电子零部件上下料、小型五金件周转、注塑件取件、装配工位工件夹持等场景中应用广泛。区别于常规的平动夹爪,该结构采用多组连杆铰接的传动逻辑,夹爪开合过程中,夹持端可根据被夹工件的外形轮廓自适应调整接触角度,无需更换夹爪即可适配圆柱类、方块类、带局部异形结构的工件夹持,大幅减少产线换型时的夹具调整工作量。
从结构设计逻辑来看,该夹具的动力输入端设置在夹具上部的铰接座位置,可适配小型气动转角缸、微型伺服电缸作为动力源,动力输出端通过中部的两组对称连杆组,将动力传递至下部的两个夹爪臂。整个连杆组的铰接点均采用销轴加轴套的配合形式,铰接处的间隙控制在0.02mm以内,避免夹持过程中出现旷量导致的工件定位偏移。夹爪臂的夹持端做了内凹的弧形开口设计,开口的圆弧半径适配直径20mm至60mm范围内的轴类零件,同时夹爪臂的平直段可贴合方块类零件的侧壁,实现两种典型外形工件的兼容夹持。
安装边界方面,该夹具的上部安装法兰采用标准的ISO 9409-1-40-4-M6机械臂末端接口尺寸,法兰盘厚度12mm,四个安装孔呈40mm间距正方形分布,可直接适配负载3kg至10kg级别的中小型工业机械臂,无需额外制作转接法兰。夹具整体闭合状态下的外形轮廓尺寸控制在160mm×90mm×70mm范围内,张开最大行程时夹爪端的开口宽度可达85mm,整体重量控制在1.2kg以内,不会过度占用机械臂的有效负载配额,适合在节拍较快的自动化产线上长时间连续运行。
在实际使用场景中,该夹具的夹持力可通过输入端的动力源压力或扭矩进行线性调节,当夹持薄壁类塑料件时,可将动力输出调至较低档位,避免夹伤工件表面;当夹持较重的金属机加工件时,可提升动力输出,配合夹爪内侧可粘贴的防滑垫片,保证夹持过程中工件不会出现滑脱。整个连杆结构的传动比经过优化,动力输入端施加较小的驱动力即可在夹持端获得足够的夹持力,相比同规格的齿轮齿条式平动夹爪,结构零件数量减少30%,后期维护时仅需定期检查铰接销轴的磨损情况,更换轴套即可恢复精度,维护成本远低于同负载级别的商用夹爪产品。
设计过程中,夹爪臂的主体结构采用高强度铝合金加工而成,连杆铰接位置的受力点做了局部加厚处理,避免长时间交变载荷下出现结构变形;上部的固定座采用45号钢调质处理,保证与机械臂连接的刚性,减少夹具运行过程中的抖动。所有铰接孔的位置度公差控制在0.01mm以内,保证两侧夹爪运动的同步性,避免出现单侧夹持导致的工件偏斜问题。夹爪的开合行程限位通过连杆结构的机械死点实现,无需额外安装行程开关即可保证开合位置的一致性,重复定位精度可达±0.03mm,满足大部分自动化装配、上下料工位的精度要求。
