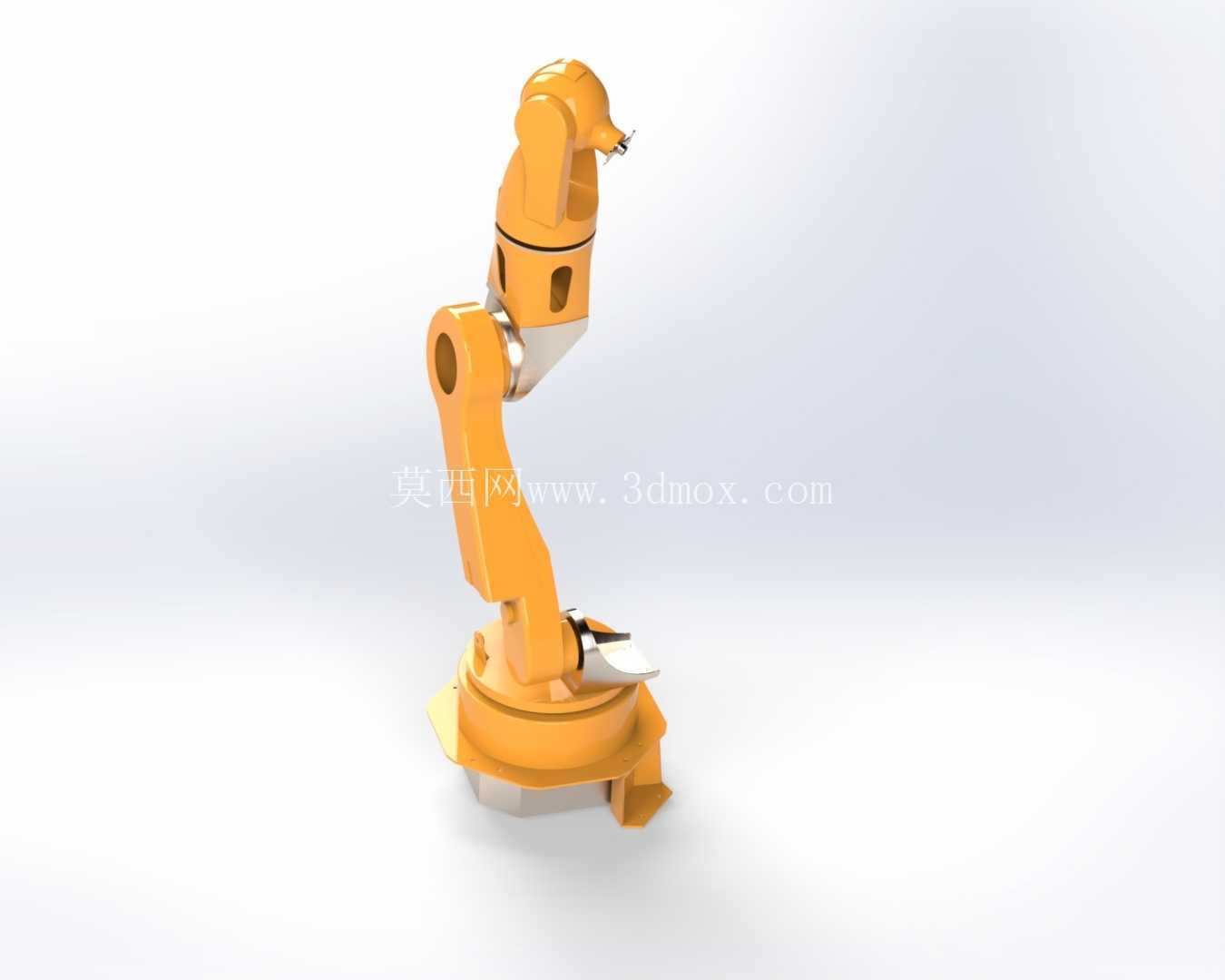

六轴工业取放作业机械臂结构设计

这款取放作业机械臂的结构设计，核心围绕产线高频次的物料转移、工位上下料场景展开，在3C电子小件分拣、注塑件取件、五金零件工位转序这类需要重复定位精度的作业环节中，这类关节臂结构的适配性远高于直角坐标机械手。从实际落地的工况来看，这类机械臂通常部署在工位间距0.8米到1.5米的产线节点，替代人工完成重复性的取件、放件、姿态调整动作，单工位部署后可适配连续24小时的轮班作业节奏，避免人工操作带来的取放位置偏差、工件磕碰损伤问题。

从结构设计逻辑来看，这款机械臂采用六关节串联构型，底座为回转支撑结构，内置的回转支承可承受整机作业时的倾覆力矩，底座安装面预留了标准的螺栓固定孔位，安装时需匹配现场的安装平台平面度要求，平面度公差需控制在0.1mm以内，避免底座固定后产生内应力，长期运行导致关节轴承偏磨。腰座回转关节采用大直径交叉滚子轴承作为支撑，可同时承受径向、轴向载荷与倾覆力矩，回转角度范围覆盖±170度，足够覆盖产线同侧的两个相邻工位的取放范围，无需额外增加外部行走轴即可完成常规工位的作业覆盖。

大臂与小臂的结构采用薄壁铸铝构型，在保证结构刚性的前提下尽可能降低运动部件的自重，减少关节驱动端的负载余量，大臂摆动关节的角度范围覆盖-60度到+120度，小臂摆动关节角度范围覆盖-90度到+150度，两个关节的配合可覆盖从底座安装面上方0.2米到1.6米的垂直作业区间，水平作业半径最大可达1.4米，完全覆盖常规产线的物料架、工装台、传送带的位置范围。手腕部分采用三个正交布置的回转关节，可实现末端法兰的任意姿态调整，末端法兰采用标准的ISO 9409-1-50-4-M6安装接口，可直接适配市面上主流的气动夹爪、真空吸盘、磁吸夹具等末端执行器，无需额外制作转接法兰，降低现场部署的改造成本。

设计过程中对各关节的走线做了内置处理，所有动力线、编码器线均从关节内部的走线腔穿过，避免外部走线在机械臂往复运动过程中产生线缆磨损、拉扯断裂的问题，同时也减少了外部积尘对线缆的侵蚀，适配车间多尘、有少量切削液飞溅的作业环境。各关节的驱动单元采用伺服电机搭配谐波减速器的传动方案，关节重复定位精度可控制在±0.03mm以内，满足精密零件取放的位置精度要求，各关节的运动速度参数经过匹配调校，满负载运行时的整机运动周期可控制在2.5秒以内，匹配产线15次/分钟的作业节拍要求。

安装边界方面，整机固定底座的直径为280mm，固定螺栓采用8颗M10内六角螺栓，螺栓预埋深度不小于60mm，保证满负载高速运动时底座无松动。整机在零位姿态下的垂直高度为1120mm，最大水平伸展时的横向尺寸为1400mm，部署时需在机械臂运动范围周边预留不小于100mm的安全间隙，避免运动过程中与周边的工装、护栏产生碰撞。末端最大负载为5kg，可覆盖绝大多数3C零件、小型注塑件、五金冲压件的取放重量需求，若搭配真空吸盘使用，可适配更大面积的轻薄板材类工件的转移作业。

从实际使用的维护角度出发，各关节的注油孔均布置在便于操作的外侧位置，日常维护时无需拆解外部护罩即可完成润滑脂加注，关节处的密封采用双唇形密封圈，可有效阻挡车间内的粉尘、水汽进入减速器内部，延长核心传动部件的使用寿命。整机的护罩采用流线型设计，无积尘死角，日常清洁时可直接用擦拭布清理表面污渍，不会出现缝隙卡屑的问题，适配车间日常的5S管理要求。
