V型双缸发动机缸体总成三维设计作品

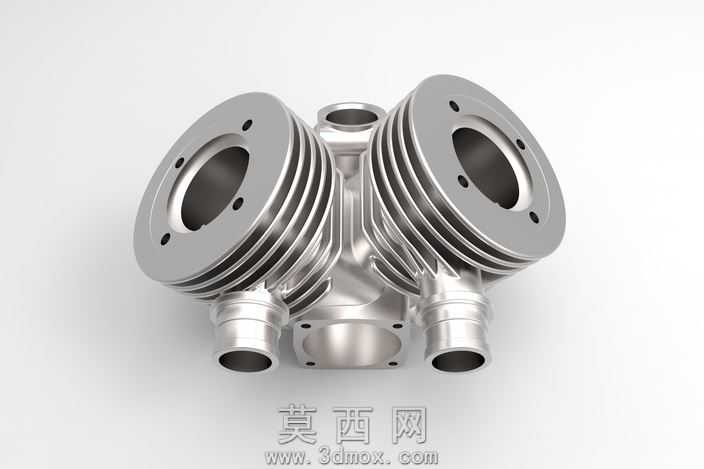

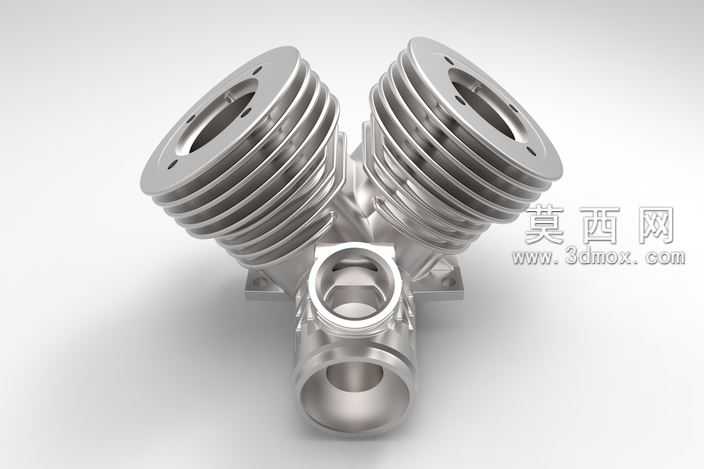

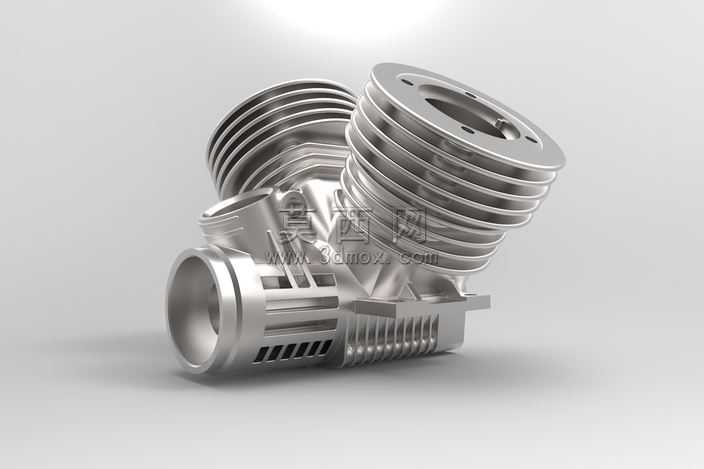

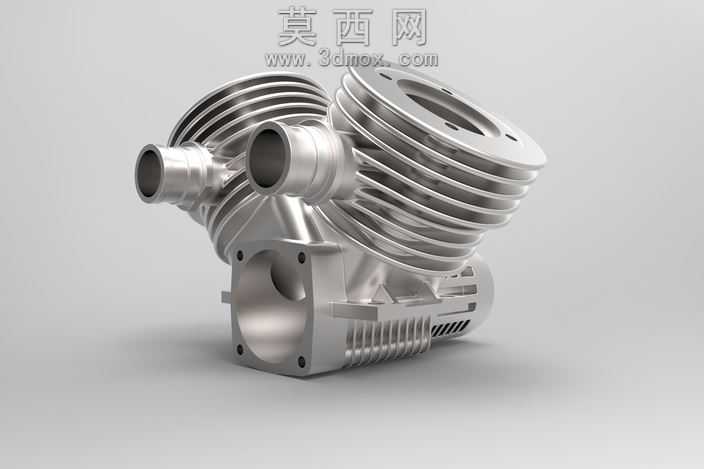

本作品为V型布局双缸发动机核心缸体总成的三维建模设计成果，建模过程依托专业三维设计软件完成全参数化特征构建，全程遵循机械加工工艺逻辑与内燃机结构设计规范，完整还原了双缸引擎的核心结构特征。建模阶段首先完成整体布局基准搭建，确定双缸呈V型排布的夹角基准，以曲轴安装腔体为核心原点，分别向两侧延伸构建两个独立的气缸筒体结构，每个气缸外壁均设计有等距排布的环形散热鳍片，鳍片的厚度、间距、径向延伸尺寸均参考通用风冷内燃机的散热需求设定，保证散热面积与结构强度的平衡。缸体上部的气缸安装端面严格按照密封配合要求设计，均匀布置的螺栓安装孔位完全匹配缸盖安装的定位需求，孔位的同轴度、端面平面度均在建模阶段通过几何约束做了公差预留，可直接对接后续工程图的加工标注。缸体中部的进气转接腔体采用一体化建模方式，与两侧缸体做平滑过渡衔接，腔体内部的流道曲面通过样条曲线拟合构建，保证进气路径的顺滑无突变，可有效降低进气阻力。下部的曲轴安装腔体采用双侧支撑结构，预留了曲轴轴承的安装位与密封槽结构，缸体底部的安装固定脚做了加厚加强处理，布置的安装孔位可满足引擎整机的固定安装需求。材质渲染阶段采用金属材质体系，为缸体赋予铸铝哑光金属质感，散热鳍片的边缘做了轻微的倒角高光处理，还原金属机加工后的真实质感，渲染过程采用三点布光方案，主光源从斜上方投射突出散热鳍片的层叠结构，辅助光源补光消除结构暗部的死黑区域，环境光采用弱反射的灰度环境，突出金属材质的细腻反光特性，最终渲染效果清晰呈现缸体的所有结构细节。整个设计过程兼顾了结构合理性与外观完整性，所有特征均做了壁厚均匀性校验，避免出现结构应力集中的区域，既可以作为内燃机结构教学的演示模型，也可作为小型动力设备设计的参考原型，完整还原了V型双缸引擎紧凑布局、动力输出平顺的结构优势。
