S形承重连接钩链结构设计

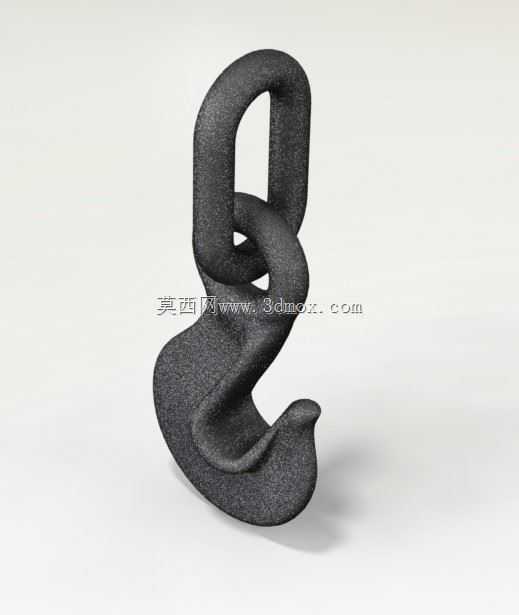

　　在日常的工装吊具、小型物料悬挂、户外露营装备挂载、轻型设备临时固定等场景里，S形钩链是十分常见的受力连接构件，这类构件不需要复杂的锁止结构，依靠自身的S形弯折结构就能实现两端快速挂接，拆装效率远高于带锁扣的连接件，在非高安全等级的承重连接场景中应用极广。这款S形钩链采用一体化弯折成型的结构设计，没有额外的拼接焊缝或者连接销轴，整体为连续的等截面杆体弯折而成，从结构力学角度来看，这种一体化结构避免了拼接位置的应力集中问题，在承受额定拉力载荷时，应力会沿着杆体的圆弧过渡段均匀分散，不会在拼接位置出现应力突变导致的断裂风险。

　　设计这类钩链的时候，首先要确定两端挂接环的适配尺寸，上端的封闭挂环需要适配常用的链条链节、吊环螺栓的内径尺寸，挂环的内圈预留足够的间隙，保证挂接后连接件可以在环内自由转动，不会因为卡滞导致额外的弯曲力矩作用在钩体上；下端的开放钩头需要做防脱的弧度处理，钩尖位置向内做小角度的回弯，既不会影响快速挂入的操作效率，又能避免挂载过程中因为晃动导致的连接件滑脱问题。从外形尺寸的边界来看，这款钩链的整体纵向高度控制在常规手掌可握持的范围内，杆体的直径根据额定承重载荷做匹配，杆体过粗会增加整体重量，也会导致挂接时适配性下降，杆体过细则无法满足承重要求，弯折处的圆弧半径不能过小，过小的弯折半径会导致杆体在冷弯或者成型过程中出现内部纤维断裂，降低构件的整体强度，圆弧过渡段的半径通常设置为杆体直径的2-3倍，既保证成型过程中不会出现结构损伤，又能让应力在弯折处顺畅传递。在实际使用场景中，这类S形钩链常和标准圆环链条配合使用，上端挂环穿入链条的链节中，可以根据需要调整挂载的高度位置，下端钩头直接挂接需要悬挂的工件、装备或者工装，比如车间内轻型工具的悬挂、户外露营时灯具或者炊具的挂载、仓储场景中小件物料的临时悬挂归类，都可以使用这类构件。

　　设计过程中需要重点校核几个关键位置的受力：首先是上端挂环和S形中段连接的位置，这个位置是拉力传递的第一个拐点，承受的是上端挂点的全部拉力加上挂载物的重力，需要保证这个位置的截面没有因为成型出现减薄；其次是中段S形的交叉过渡位置，这个位置是整个构件的受力核心，两端的拉力会在这个位置形成剪切和弯曲的复合应力，过渡圆弧的顺滑度直接影响这个位置的应力分布，建模时需要保证这个位置的曲面连续，没有棱角或者突变；最后是下端钩头的回弯位置，这个位置在挂载时会承受挂接件向外的滑脱力，回弯的角度需要控制在15-20度之间，角度过大则挂接时需要掰开更大的间隙，操作不便，角度过小则无法起到防脱的作用。

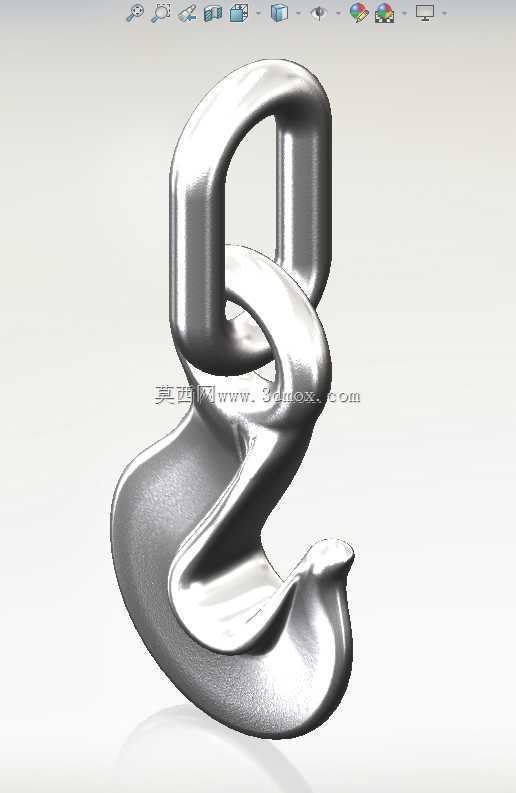

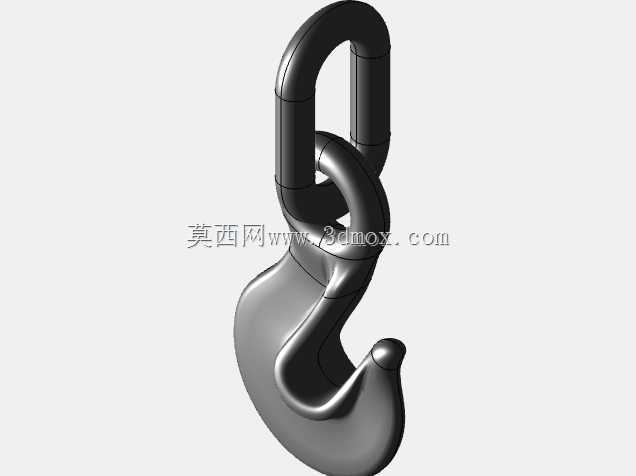

　　和传统的直钩加挂环的组合构件相比，这种一体化的S形钩链减少了零件数量，不需要额外的组装工序，生产时可以通过一次弯折或者一体铸造成型，量产的一致性更好，也不会出现销轴脱落、焊缝开裂等组装类构件的常见失效问题。在安装边界上，这类钩链不需要额外的安装固定件，只需要保证两端挂接的连接件尺寸在挂环和钩头的适配范围内即可，挂接时需要确认钩头的回弯位置完全越过挂接件的杆体，避免半挂接状态下受力滑脱，同时使用过程中需要避免承受超过额定载荷的冲击力，因为这类构件没有缓冲结构，瞬时的冲击载荷会导致杆体出现塑性变形，影响后续的使用安全性。建模过程中，先绘制杆体的中心扫掠路径，路径的S形曲线需要保证两端的环体中心在同一条纵向轴线上，避免挂载时出现偏心受力，扫掠截面采用圆形截面，和常规的五金构件杆体截面保持一致，之后对钩尖位置做倒圆角处理，避免尖锐的边角划伤操作人员或者挂载的工件表面，最后对所有的弯折过渡位置做曲率检查，保证曲面连续无突变，避免后续有限元分析时出现应力奇异的问题。
