星特朗EdgeHD14天文观测镜筒结构

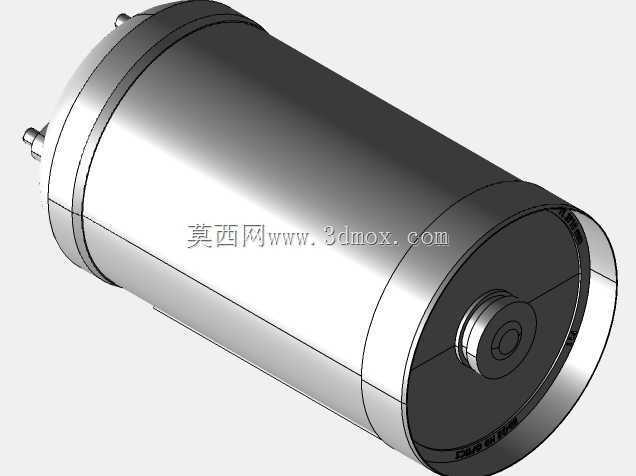

　　镜身主体采用筒段加两端端框的分体式结构设计，主镜安装端的端框做了加厚处理，因为主镜组件自身重量较大，加厚端框可以避免运输过程中出现形变，导致主镜光轴偏移，要知道大口径反射镜的光轴校准是观测前最耗费时间的步骤，结构上的刚性冗余能大幅降低日常使用中的校准频率。镜筒外壁做了哑光质感的结构处理，不是单纯的外观设计，夜间观测的时候，哑光表面不会反射周边环境的杂光，避免杂光进入光路影响成像对比度，尤其是做长时间曝光天文摄影的时候，哪怕是极少量的杂光进入镜筒，都会在最终成片上形成明显的光晕，破坏暗部天体的成像细节。这款镜筒结构的三维建模，核心围绕天文观测场景的实际使用需求展开，在做结构还原的时候，首先考虑的是台站配套、便携外出观测两类核心使用场景的安装适配性。从实际使用角度来说，这类大口径反射式镜筒，自身重量集中在镜身中段，底部的支撑托板需要匹配常见的赤道仪鸠尾板安装规格，托板的安装孔位间距做了标准化适配，不管是固定式天文台站的重型赤道仪，还是外出观测携带的便携赤道仪，都能直接完成装卡，不需要额外做转接件加工。

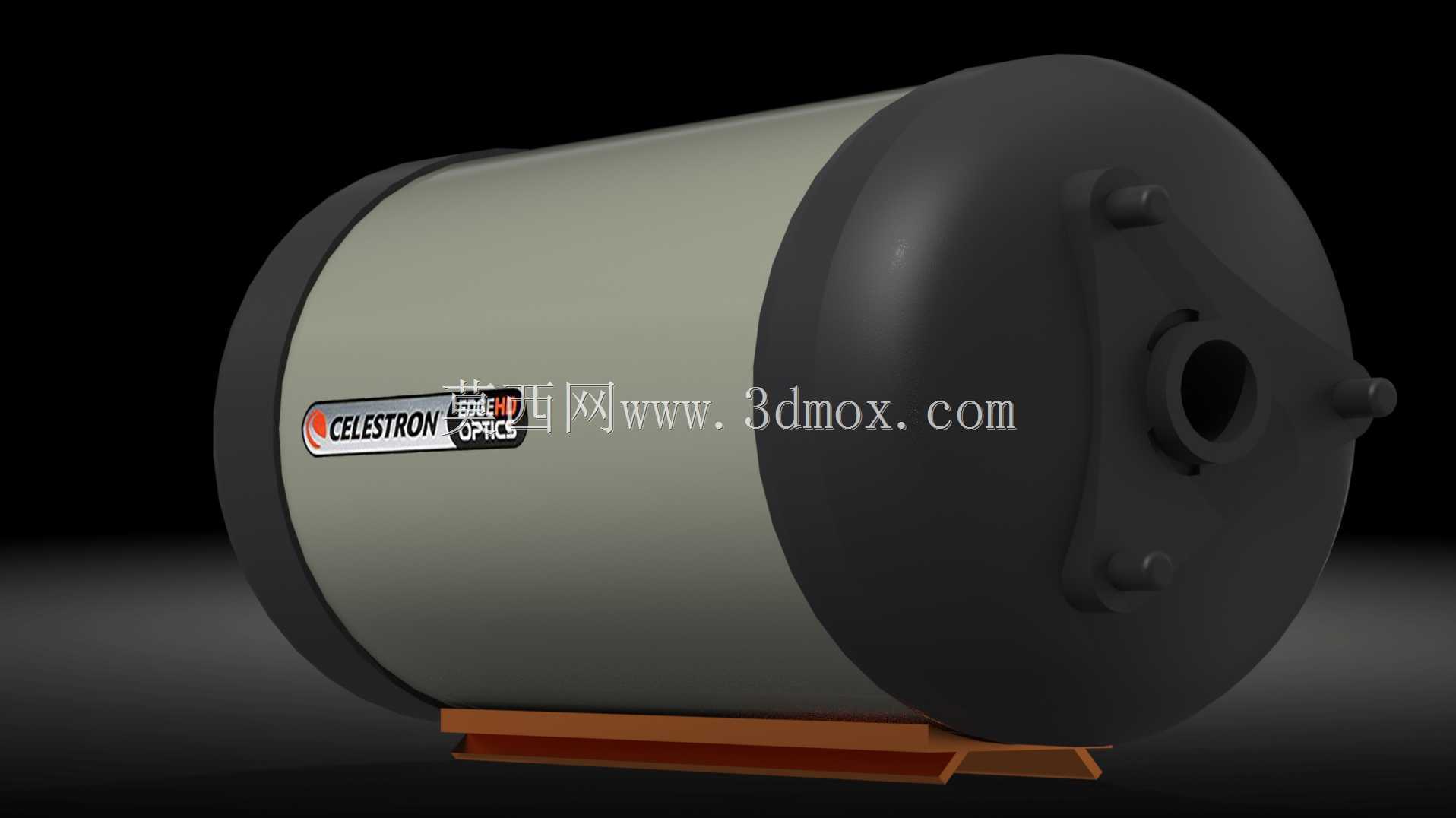

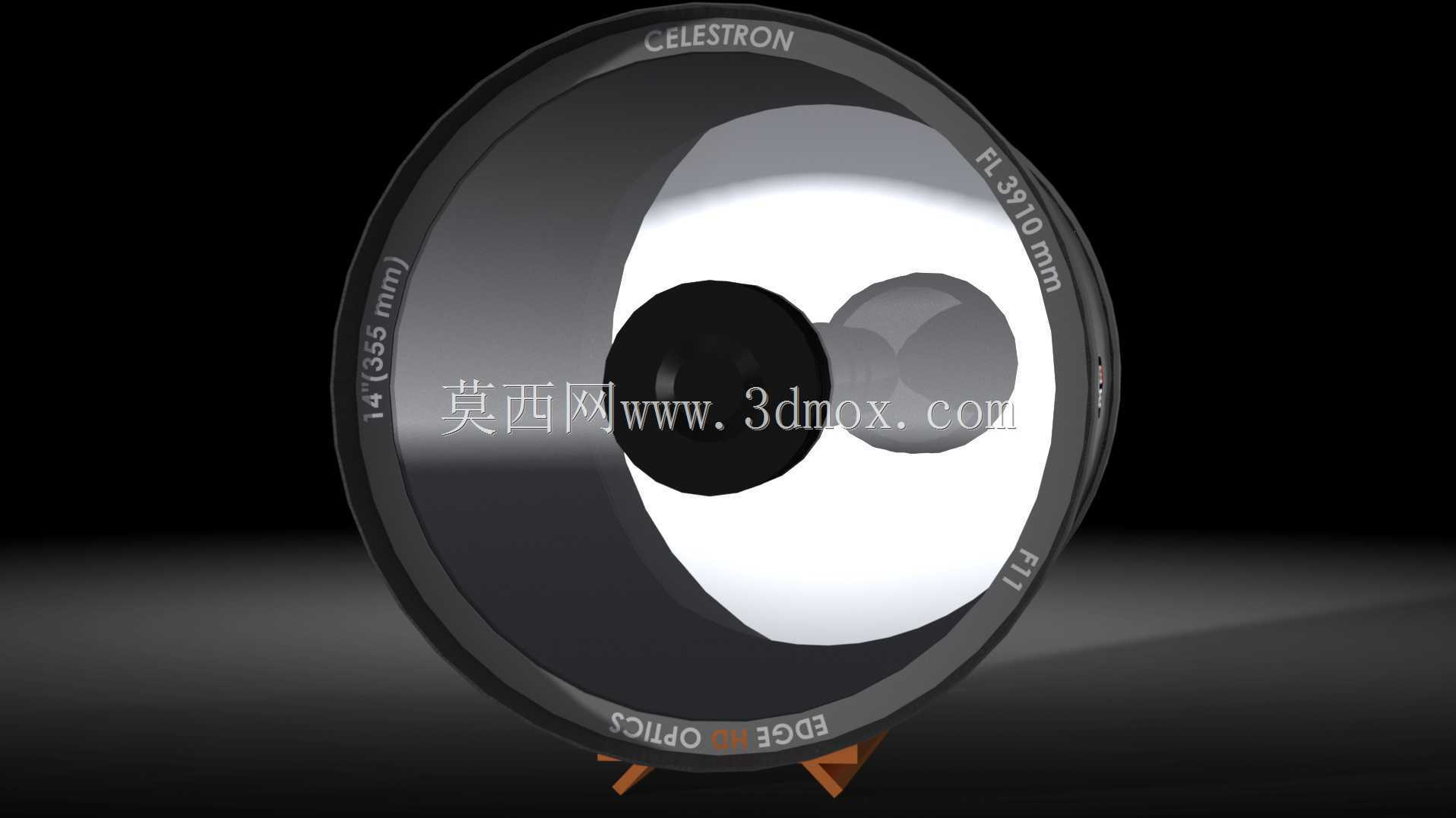

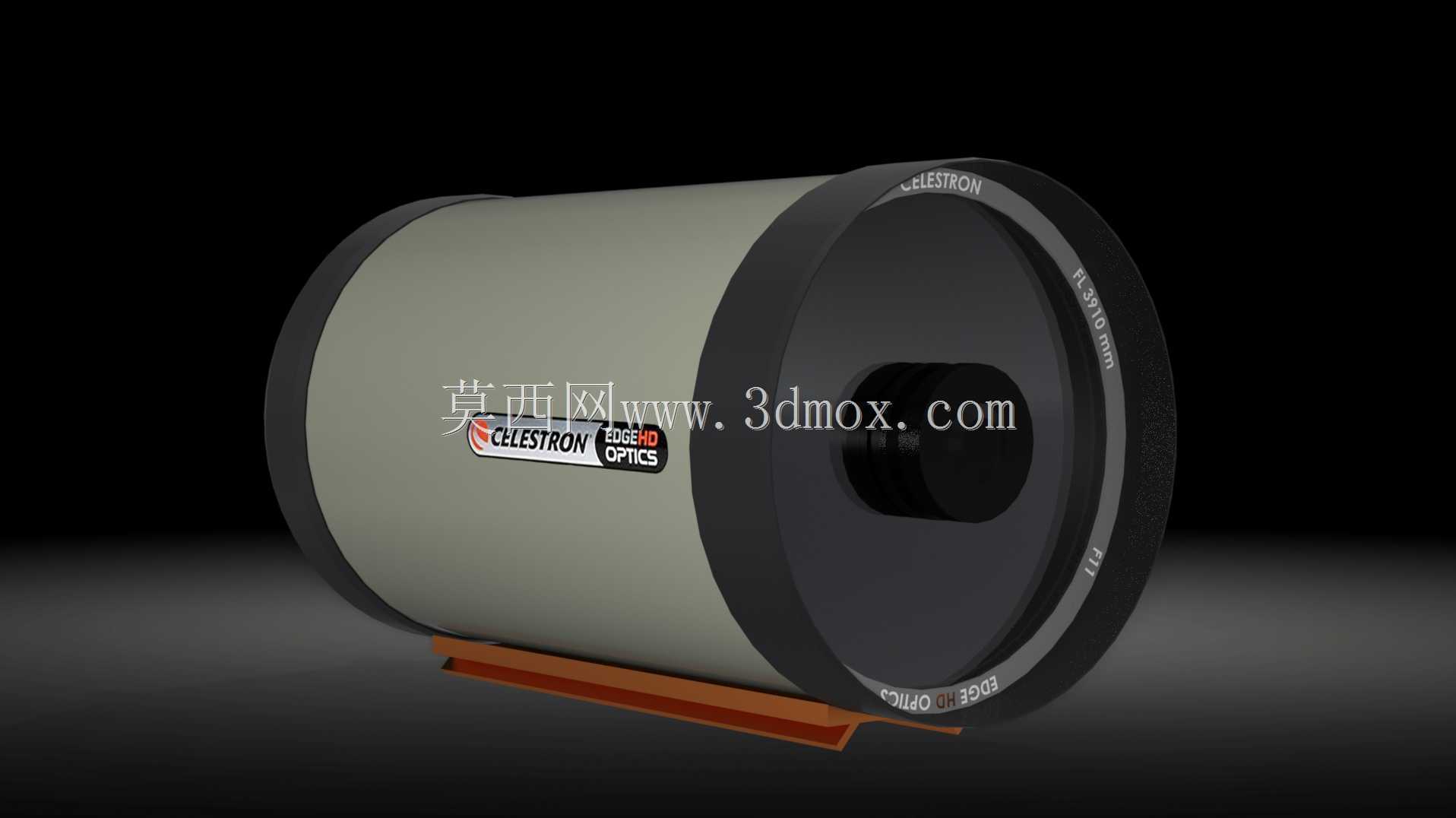

　　前端的镜圈部分做了多层台阶结构，除了安装遮光罩的定位槽之外，还预留了滤镜轮、导星镜支架的安装螺孔位置，用户不需要在镜筒上额外打孔加装附件，所有常用附件的安装点位都在结构设计阶段做了预留，避免后期改装破坏镜筒的整体刚性。镜身侧面的标识区域做了下沉式的凹槽设计，标识贴装后不会突出镜身表面，在安装镜筒保护套或者放入便携箱的时候，不会因为摩擦导致标识脱落，也不会出现突出部分卡滞保护套的问题。底部的支撑脚采用分体式的木质托块结构，托块和镜身接触的面做了和镜筒外径完全匹配的圆弧面，接触面积足够大，不会因为局部压强过大在镜筒外壁留下压痕，托块和金属鸠尾板之间采用沉头螺丝连接，螺丝头部完全埋入托块内部，不会突出托块表面刮伤赤道仪的安装平台。

　　在建模的尺寸把控上，镜筒的整体外径控制在适配常见14寸口径镜筒便携箱的尺寸范围内，总长度也考虑了常规家用车辆后备箱的装载边界，不需要拆卸镜筒端盖就能直接放入大部分SUV的后备箱，满足外出观测的便携需求。镜筒两端的端盖配合做了止口结构，盖合之后有足够的配合紧度，运输过程中不会因为颠簸脱落，同时止口处预留了透气缝隙，避免镜筒内外温差过大的时候，镜片表面出现结雾的情况，毕竟夜间观测的时候环境温度下降快，密封过严的镜筒内部空气遇冷很容易在镜片表面形成水雾，直接影响观测和拍摄。

　　从结构设计的思路来说，整个模型没有做多余的装饰性结构，每一处外形特征都对应实际使用中的功能需求，比如镜筒外壁的环形加强筋，除了提升筒身的抗扭刚性之外，还可以作为双手搬运镜筒的时候的握持定位点，大口径镜筒重量不小，搬运的时候有明确的握持位置能避免手滑摔落设备。主镜端的调焦座安装位做了同轴度的结构限位，安装调焦座之后不需要反复调整同轴度就能保证光轴顺直，减少用户后期调试的工作量。考虑到长时间曝光拍摄的时候，镜筒会因为自身重力出现轻微的低头形变，在镜筒内部靠近主镜端的位置做了隐藏式的加强筋结构，在不增加过多重量的前提下提升镜筒的抗弯刚性，将重力导致的光轴偏移量控制在可接受的范围内，不会因为镜筒形变导致长时间曝光的星点出现拖线问题。整个结构的建模过程中，所有配合面的公差都按照常规机械加工的公差等级做了预留，不管是后续做3D打印制作配件，还是做结构改装的参考，都能直接使用模型上的尺寸数据，不需要额外做尺寸换算。
