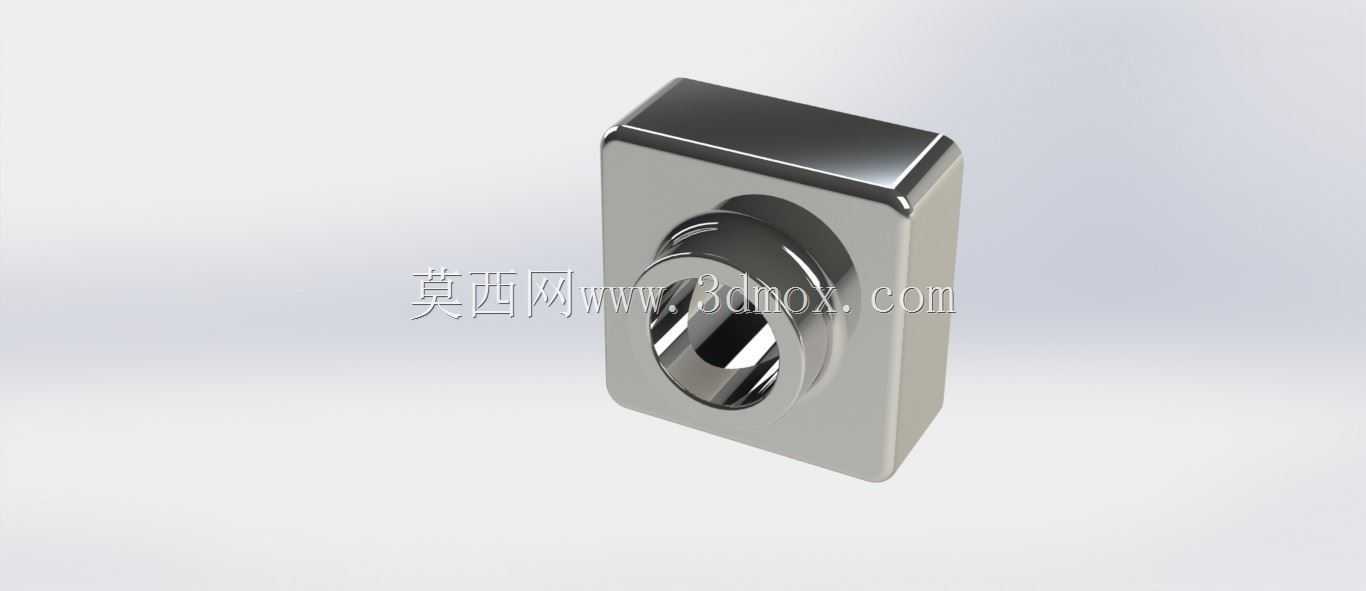

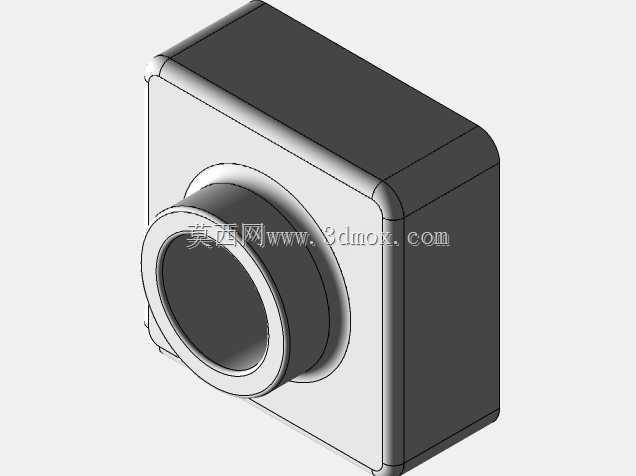

SolidWorks基础教学用方形带凸台金属结构件

　　在日常的机械结构设计入门教学场景中，这类带中心凸台的方形基座类零件是非常典型的建模练习载体，很多刚接触三维建模的从业者都会从这类规则几何特征组合的零件入手，掌握拉伸、倒角、圆角这些基础特征的操作逻辑。从实际工业应用场景来看，这类结构常出现在小型定位支座、传感器安装座、流体管路转接座这类部件上，方形的基座本体能够提供稳定的安装贴合面，中心伸出的带孔凸台既可以作为轴类零件的配合定位段，也可以作为流体介质的通流通道，或是线缆的穿接导向结构。

　　设计这类零件的时候，首先要考虑的是安装边界的约束，方形基座的四个边角通常会预留安装孔位，用来穿设螺栓将整个零件固定在安装基板上，基座的厚度需要根据实际承受的载荷来核算，要是作为定位支座使用，基座厚度不能过薄，否则拧紧安装螺栓的时候容易出现基座变形，导致中心凸台的同轴度超差，影响后续配合零件的装配精度。中心凸台的外径和内孔的尺寸配合是设计的核心，要是内孔用来穿设转轴，那内孔的公差等级通常要选H7级，凸台的外圆和基座端面的垂直度需要控制在0.02mm以内，避免转轴装配后出现偏摆，运转过程中产生额外的磨损。

　　从建模思路上来说，这类零件不需要复杂的曲面特征，第一步先绘制方形基座的草图，给四个边角倒上合适的圆角，避免应力集中，同时也能去除加工后的锐边，防止装配的时候划伤操作人员。完成基座的拉伸特征之后，在基座的正面中心位置绘制凸台的外圆轮廓，拉伸到设计需要的凸台高度，这里要注意凸台和基座衔接的位置要倒上过渡圆角，不能做成直角衔接，直角位置在承受交变载荷的时候很容易出现应力开裂，尤其是用金属材质加工的时候，过渡圆角的半径不能小于1mm，否则加工的时候刀具也容易在直角位置出现振纹，影响表面质量。之后再完成中心内孔的拉伸切除，内孔的端口位置要做倒角处理，方便后续装配的时候导入配合零件，也能去除内孔加工后的毛刺。

　　实际选型使用的时候，要提前核算安装空间的尺寸，方形基座的边长要小于安装区域的可用空间，同时要预留出扳手拧动安装螺栓的操作空间，不能出现螺栓拧紧的时候没有操作空间的问题。凸台的伸出长度要匹配配合零件的装配深度，不能过长导致配合零件装配不到位，也不能过短导致配合长度不足，连接刚性不够。如果是作为流体转接座使用，中心内孔的粗糙度要控制在Ra1.6以下，避免通流的时候产生过大的阻力，同时凸台的外圆通常会设计密封圈安装槽，用来安装O型圈实现端面密封，这时候建模的时候要注意密封圈槽的尺寸要匹配标准O型圈的线径和内径，不能随意设计尺寸导致密封失效。

　　很多新手在建模这类零件的时候容易忽略倒角和圆角的细节，要么所有边角都做成直角，要么圆角半径随意设置，实际上这些工艺结构都是和实际加工、装配环节紧密相关的，比如基座背面和安装面贴合的位置，通常会做一个0.5mm的倒角，避免基座背面边缘的毛刺影响和安装面的贴合度，导致安装后零件出现倾斜。另外凸台的端面粗糙度要求比基座侧面更高，因为很多时候凸台端面会作为轴向定位的贴合面，要是端面粗糙度过高，定位精度就没法保证。

　　从加工工艺的角度来说，这类零件通常采用方料铣削加工，建模的时候要尽量保证特征的对称性，减少加工过程中的装夹次数，一次装夹就能完成基座正面、凸台、内孔的加工，翻面装夹再完成基座背面的加工，这样能有效控制加工后的形位公差。如果是批量生产的话，还可以在基座的侧面做一个小的定位缺口，方便加工的时候快速找正，也能避免装配的时候出现方向装反的问题。
