在中小功率传动、需要大减速比且有反向自锁需求的设备场景中,蜗轮蜗杆副是应用频次极高的传动组件,常见于输送线的减速单元、小型起重设备的卷扬机构、食品包装机械的分度进给模块、舞台升降设备的驱动端,以及部分需要防止负载反向倒拖的精密调节机构中。这套啮合结构的核心作用,是在垂直交错的两轴之间传递旋转动力与扭矩,通过单头或多头蜗杆与蜗轮的齿面啮合,实现大传动比下的动力传输,相比同减速比的圆柱齿轮组,整体结构占用的安装空间更小,传动过程中的冲击载荷更低,运行噪音控制表现更优。

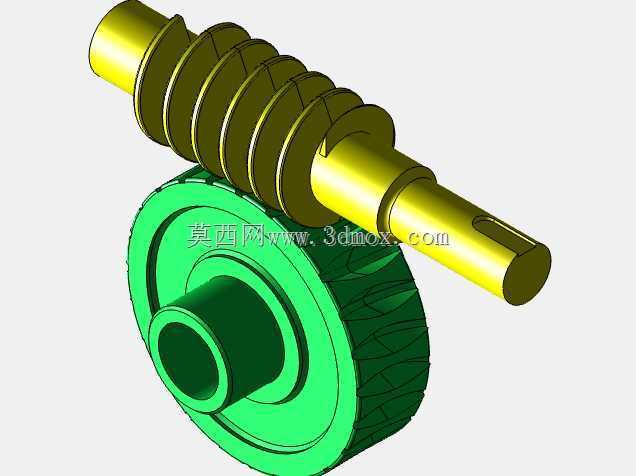

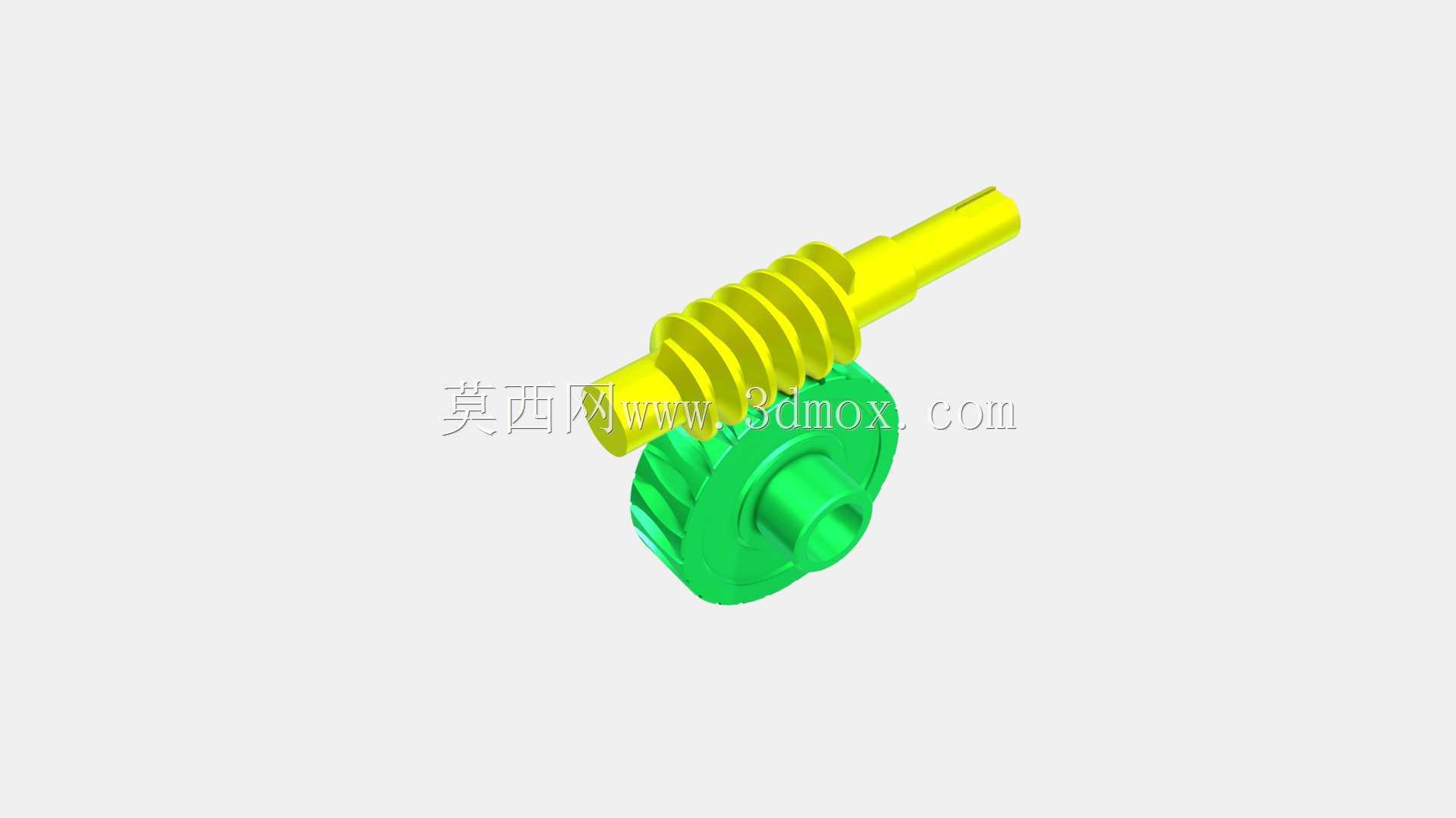

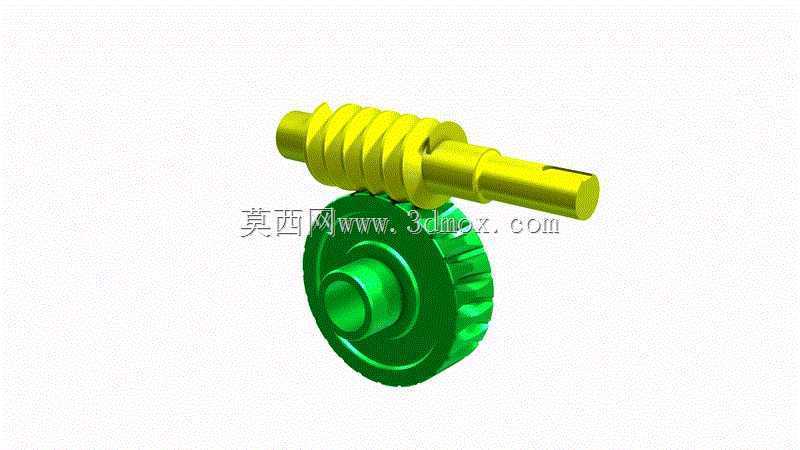

从结构设计逻辑来看,蜗杆部分采用阿基米德圆柱蜗杆的齿形设计,齿面螺旋升角经过匹配计算,与蜗轮的齿向角度完全契合,保证啮合过程中齿面接触为线接触而非点接触,降低单位面积的接触应力,延长组件的疲劳使用寿命。蜗杆轴端预留了标准的键槽安装位,可通过平键与驱动电机的输出轴、或者联轴器直接连接,轴身的轴肩尺寸经过公差匹配,可适配标准深沟球轴承的内圈安装,满足两端支撑的装配要求,避免蜗杆高速运转时出现径向跳动。蜗轮部分采用辐板式结构,轮毂位置预留了通孔与键槽,可直接安装在设备的输出轴上,轮缘部分的齿形经过变位修正,避免根切问题的同时,提升啮合时的重合度,减少传动过程中的回差,适配需要精准传动比的工况。

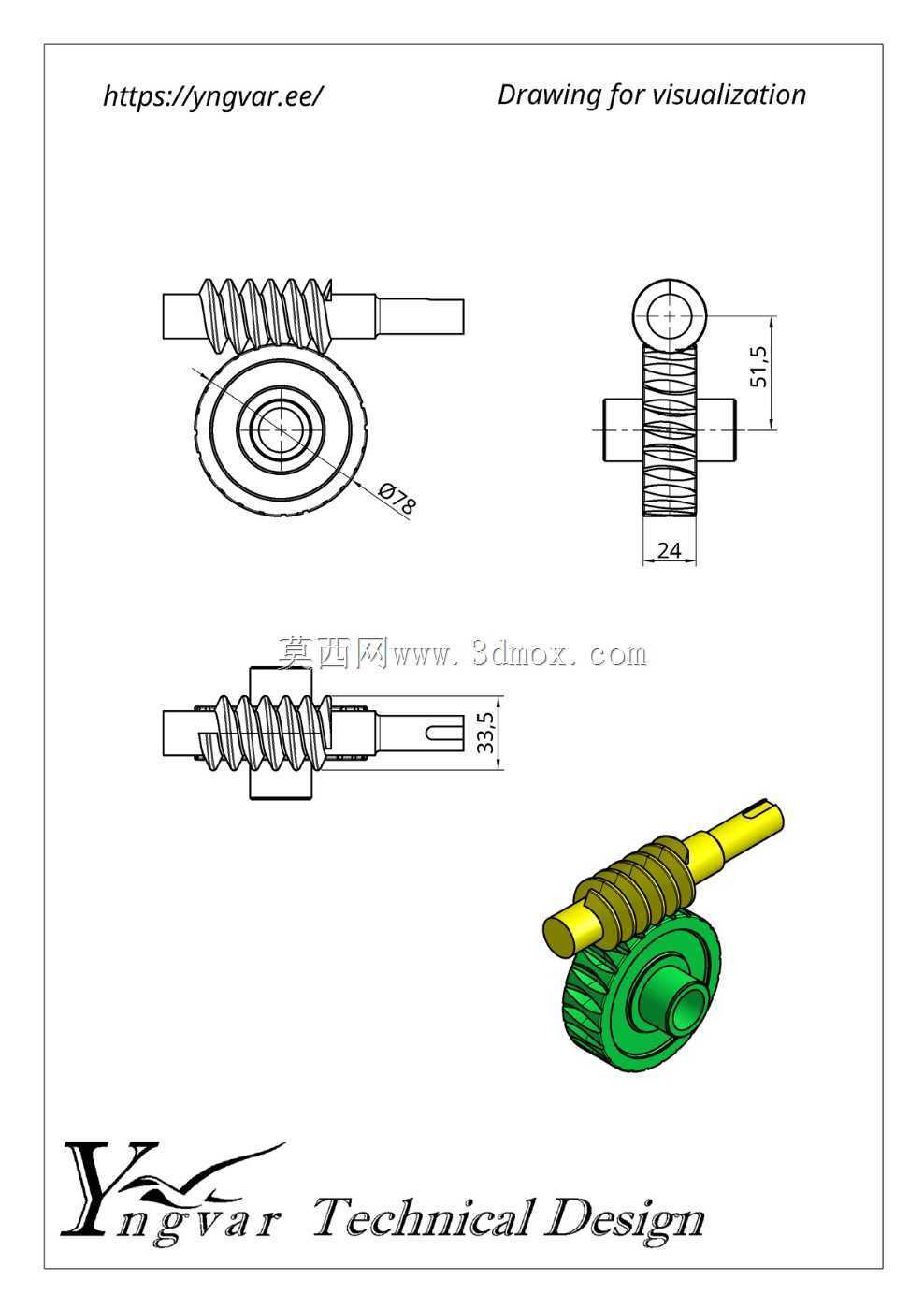

实际选型与安装过程中,需要重点关注组件的安装边界尺寸:蜗杆的轴向总长需要匹配设备箱体的轴承座跨距,轴端伸出长度要满足联轴器或者带轮的安装空间要求,避免与箱体端盖出现运动干涉;蜗轮的齿顶圆直径、轮毂长度需要匹配输出轴的安装位置,同时要保证蜗轮与蜗杆啮合时的中心距公差控制在允许范围内,中心距偏差过大会导致齿面啮合间隙过大,传动回差超标,偏差过小则会加剧齿面磨损,甚至出现卡滞无法运转的情况。
这套传动结构自带的反向自锁特性,是其区别于其他齿轮传动的核心优势,当蜗杆的螺旋升角小于啮合齿面的当量摩擦角时,只能由蜗杆带动蜗轮转动,无法通过蜗轮反向驱动蜗杆,这一特性在起重设备、升降机构中可以省去额外的制动装置,直接通过传动副实现负载位置的锁定,避免断电或者驱动端失效时负载下坠,提升设备运行的安全系数。设计建模过程中,齿面的螺旋参数匹配是核心难点,需要保证蜗杆的导程与蜗轮的齿距完全对应,啮合时的侧隙控制在合理区间,既要保证传动过程中不会因为热胀冷缩出现卡滞,也要避免侧隙过大导致传动精度下降。同时,齿面的粗糙度要求也需要在建模时明确标注,啮合齿面需要经过磨削处理,降低摩擦系数,提升传动效率,减少长时间运转下的磨损量。
在不同的应用场景下,这套结构的参数可以做针对性调整:在重载工况下,可以适当增大蜗杆与蜗轮的模数,提升齿根的弯曲强度,同时选用耐磨性能更好的材质匹配,比如蜗杆采用淬火合金钢磨削加工,蜗轮采用锡青铜材质铸造,降低齿面的胶合磨损风险;在轻载高速的工况下,可以选用多头蜗杆提升传动效率,减少运转过程中的发热,同时适当减小齿面的接触宽度,降低组件的整体重量。装配时需要保证两轴的交错角度为90度,轴系的平行度、垂直度公差控制在标准范围内,否则会出现齿面偏载,局部应力集中,大幅缩短组件的使用寿命。日常维护过程中,这类传动副通常采用油浴润滑的方式,箱体内加注齿轮油保证齿面的润滑充分,减少摩擦损耗,同时需要定期检查齿面的磨损情况,当啮合侧隙超过允许值时及时调整中心距或者更换组件,避免出现传动失效。
- 全部评论(0)
- 模板大小: 5.67 MB
- 售价:5金币
- 下载次数: 381
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
