手持式PCB钻孔手电钻结构三维设计

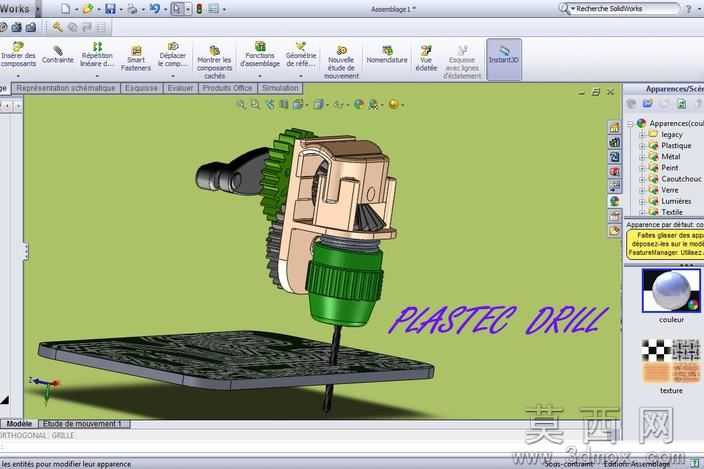

本作品为面向PCB精密钻孔作业设计的手持式手电钻三维模型，整体建模过程严格遵循手持电动工具的人机工程与功能逻辑，在主流三维建模软件中完成全参数化结构搭建。建模阶段首先完成核心动力传输路径的构件绘制：从手持握持端的动力输入结构出发，依次构建啮合传动的齿轮组构件，通过渐开线齿形的精准参数化绘制保证齿轮副的啮合间隙合理，还原真实手电钻的减速增扭传动逻辑；随后完成钻夹头组件的建模，对夹头的锁紧套、夹爪、弹性复位结构做了分件细化，还原夹头可夹持最大3毫米钻头的结构特征，夹爪的楔形配合面、锁紧套的防滑滚纹都做了细节还原，保证结构运动逻辑符合真实产品的动作原理。机身外壳部分采用曲面建模完成，贴合人手握持的弧度做了曲面过渡处理，外壳上的散热格栅、功能标识区域都做了对应结构刻画，不同壳体的拼接止口、装配定位柱都在建模中预留，还原真实产品的装配关系。渲染阶段针对不同构件赋予对应材质属性：齿轮传动构件赋予金属钢材材质，调整金属粗糙度与反光参数体现机加工金属的质感；钻夹头锁紧套赋予工程塑料材质，还原防滑塑胶的哑光质感；机身外壳区分不同功能区域，握持区域赋予软胶包胶材质，主体外壳赋予硬质工程塑料材质，钻头部分赋予高速钢金属材质，PCB板材部分赋予覆铜板的复合材质，还原覆铜层与基板的材质差异。场景搭建中模拟了手电钻在PCB板上进行钻孔作业的工作状态，钻头垂直对准PCB板面，整体姿态符合实际钻孔作业的操作角度，通过材质与光影的搭配清晰展现产品的结构层次与功能用途，建模过程中所有构件的装配关系都经过干涉检查，保证传动结构、外壳结构、夹持结构之间无运动干涉，完整还原手持电钻进行PCB小孔加工的产品结构特征。
