淡绿色透明玻璃啤酒瓶结构设计

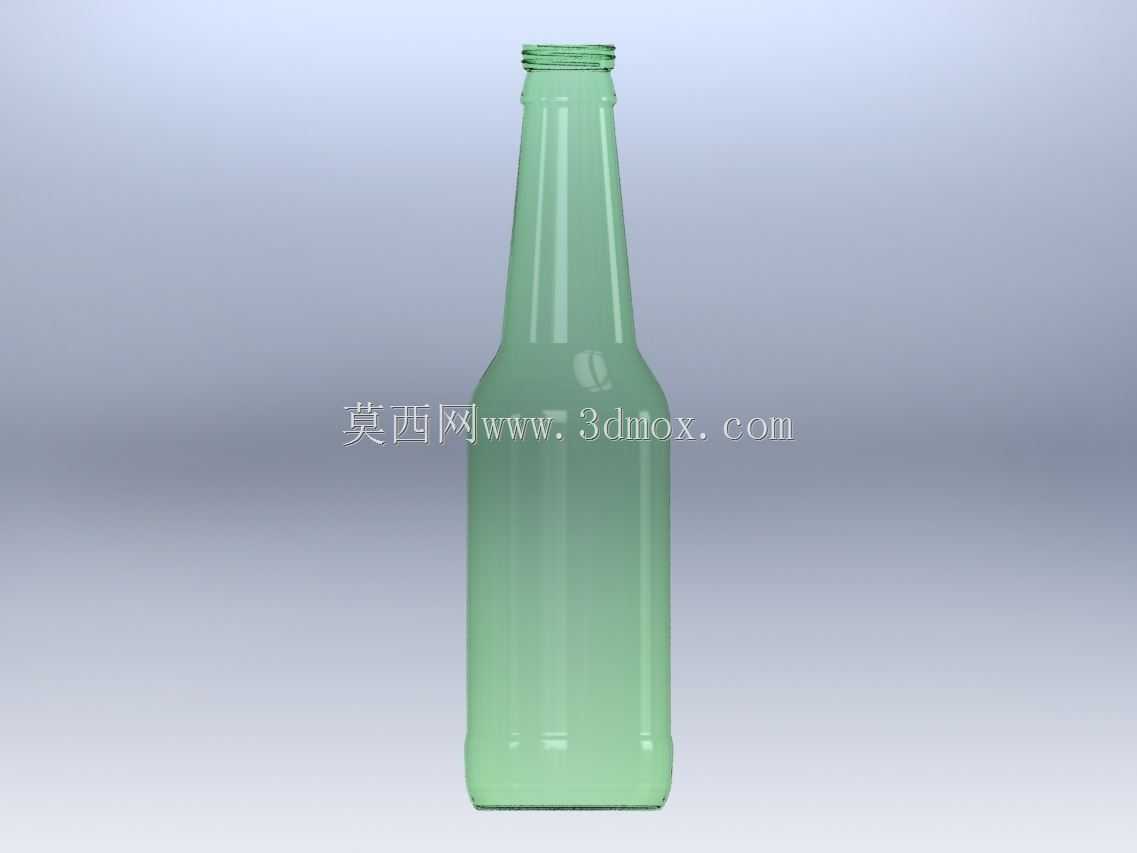

　　在快消品包装的结构设计环节，玻璃啤酒瓶的三维建模是包装结构验证、灌装生产线适配的核心前置工作，这款淡绿色透明玻璃瓶的结构设计完全围绕啤酒灌装、储运、终端使用的全流程需求展开，没有冗余的外壳附加特征，整体采用旋转凸台的核心成型逻辑构建，完全匹配玻璃制品吹制成型的工艺特性，能最大程度降低模具加工复杂度与量产成型的不良率。从实际应用场景来看，该瓶型适配国内主流啤酒灌装生产线的输送、洗瓶、灌装、压盖、贴标全工位工装边界，瓶身主体为等直径圆柱段设计，圆柱段长度占瓶身总高度的七成以上，该段为贴标作业的核心承载区域，圆柱面的圆度公差控制在0.2mm以内，能保证贴标过程中标签无褶皱、无偏移，同时圆柱段与输送线侧向导条的接触面均匀，可避免高速输送过程中出现卡瓶、倒瓶问题。

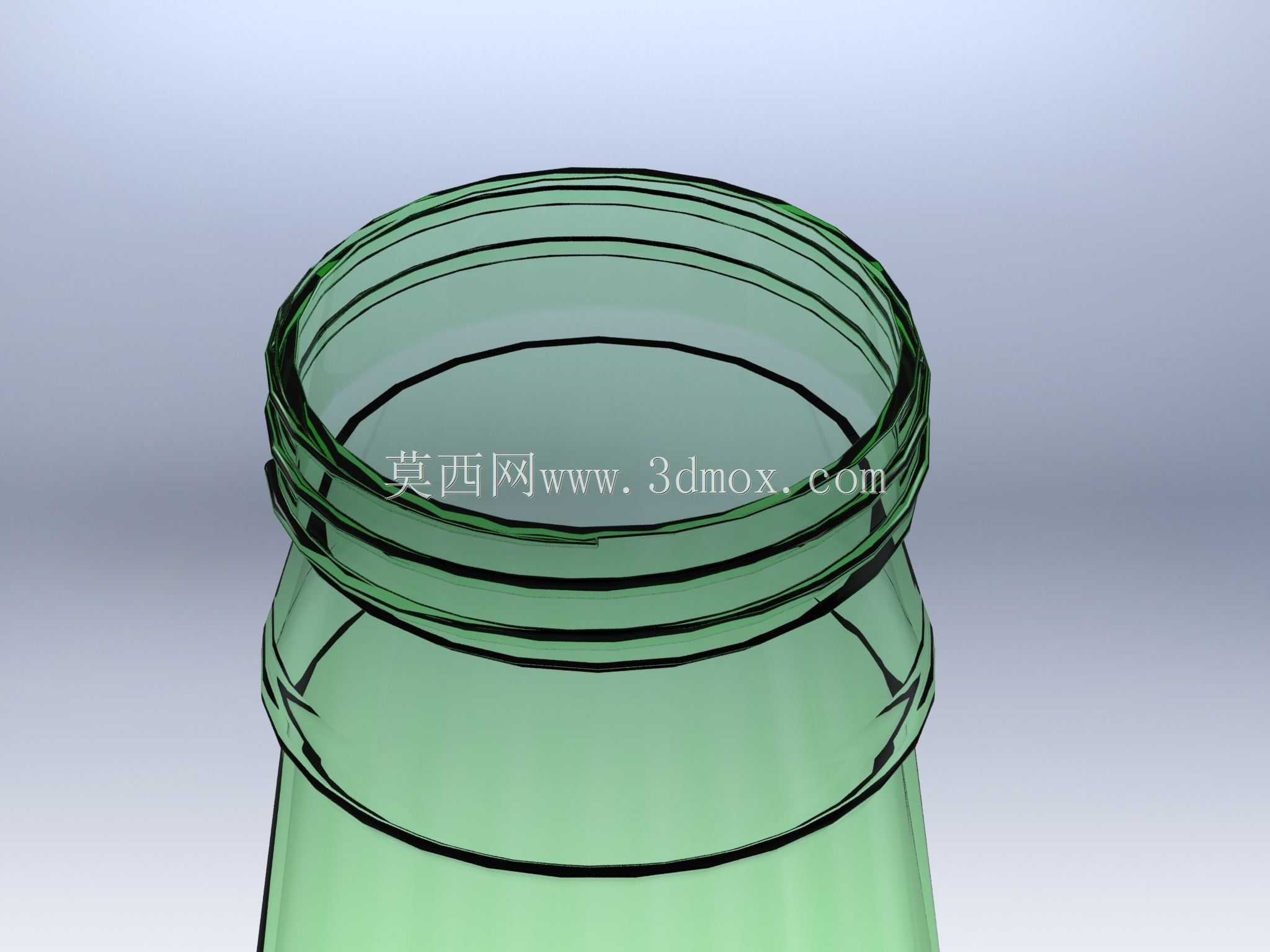

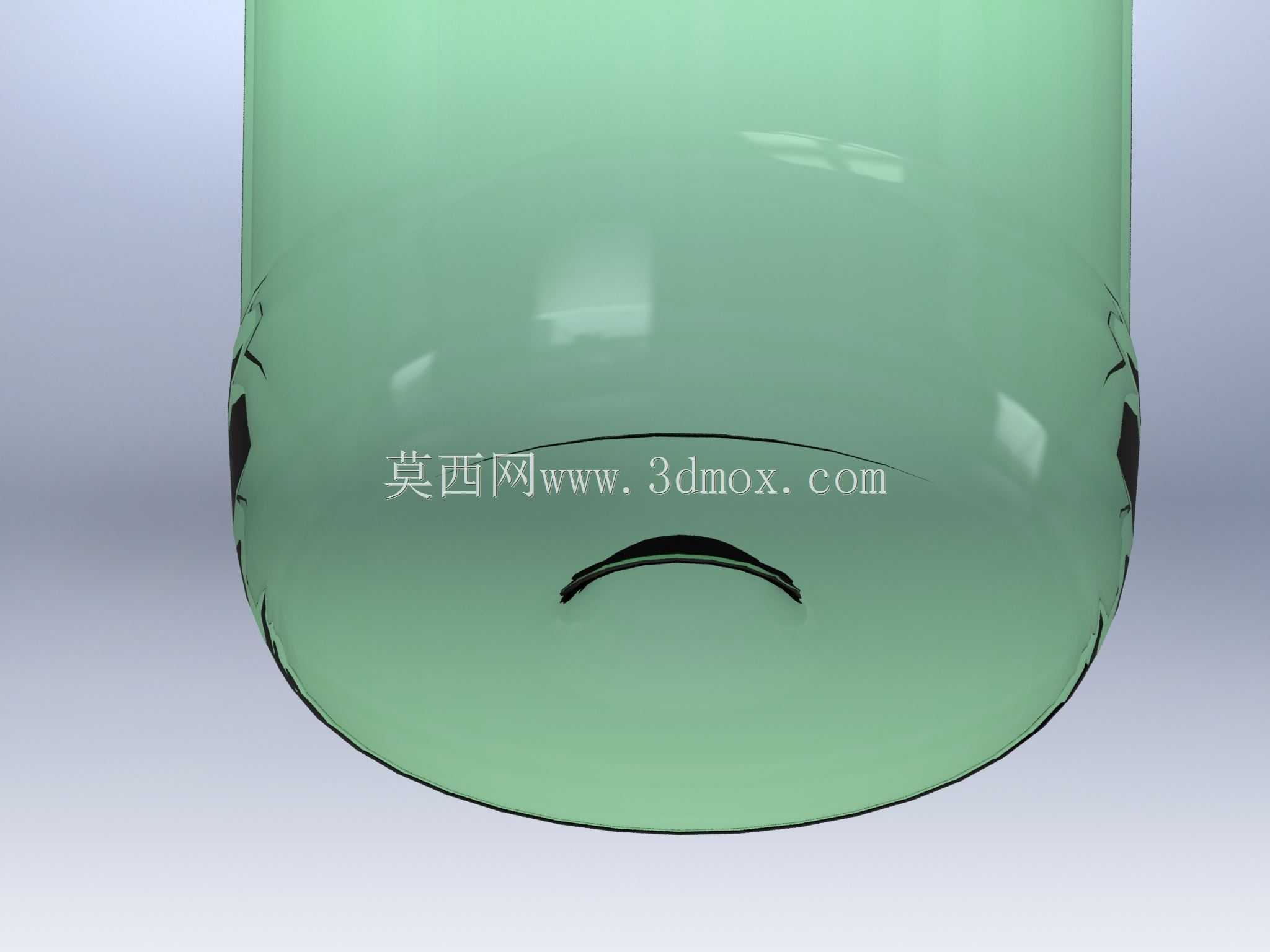

　　瓶身下部采用大曲率圆弧过渡收窄至平底结构，平底的内凹深度设计为3mm，该结构一方面可提升玻璃瓶放置时的稳定性，抵消玻璃成型过程中底部的轻微形变，保证站立时无晃动感，另一方面内凹结构可在洗瓶工序中减少残留积水，提升灌装前的瓶内洁净度。瓶身上部通过三段不同曲率的圆弧过渡收窄至瓶颈段，瓶颈直径为瓶身主体直径的三分之一，该尺寸设计既可以保证饮用时的握持贴合度，也能匹配标准皇冠瓶盖的压装尺寸，瓶口处的螺纹段（实际为皇冠盖咬合环）严格遵循国标啤酒瓶口的尺寸规范，咬合环的直径、高度、倒角参数完全适配通用压盖头的工作行程，可保证压盖后密封性能达标，漏气率控制在量产允许范围内。

　　从设计思路层面，全程采用旋转凸台作为核心建模逻辑，所有轮廓线均为光滑连续的样条曲线与圆弧相切连接，不存在尖锐棱角与突变截面，这一设计完全适配玻璃吹制工艺的材料流动特性，可避免成型过程中出现应力集中导致的冷爆、开裂问题，同时光滑的外表面也能减少储运过程中瓶身之间的摩擦划痕，提升成品外观合格率。瓶身的壁厚设计采用梯度分布逻辑，瓶身主体壁厚控制在3mm，瓶颈与底部位置壁厚提升至4-5mm，瓶颈位置加厚可提升压盖过程中的抗冲击性能，避免压盖时瓶口开裂，底部加厚可提升灌装后整瓶的抗跌落性能，满足1.2米高度自由跌落至水泥地面无碎裂的运输测试要求。

　　从安装与适配边界来看，该瓶型的总高度、最大外径参数完全适配国内主流啤酒周转箱的卡槽尺寸，单瓶可顺利卡入标准24瓶周转箱的定位槽，相邻瓶身之间预留2mm间隙，避免运输过程中瓶身碰撞碎裂；同时瓶身的重心位置设计在总高度的三分之一处，灌装后整瓶重心稳定，适配高速灌装线的机械手抓取定位，抓取点设置在瓶身圆柱段的中心位置，该位置的瓶身圆度与刚性最优，可保证机械手抓取时无变形、无滑落。在结构验证层面，该模型可直接导入结构仿真模块完成壁厚应力分析、堆码载荷验证，堆码测试时单瓶可承受上方五层满瓶的载荷无碎裂，完全满足仓储堆码的载荷要求；同时模型的外表面曲面连续性达到G2级别，可直接用于渲染效果图制作、包装打样的3D打印验证，无需额外做曲面修补处理。不同于带复杂浮雕、防滑纹的特种瓶型，这款光面旋转结构的玻璃瓶模具加工成本更低，量产成型周期更短，适合大规模标准化啤酒生产场景，淡绿色的玻璃材质本身可过滤部分紫外线，延缓啤酒内风味物质的氧化，延长产品货架期，这一材质特性也在模型的外观设计中做了对应体现，整体曲面的透光、折射参数完全匹配钠钙硅玻璃的物理特性，可直接用于后续的包装视觉展示工作。
