步进电机配套同步传动惰轮结构设计

　　在小型自动化设备的同步带传动布局中，惰轮是调整带体包角、补偿传动中心距偏差、改变带体走向的核心配套零件，这款适配步进电机传动场景的惰轮，正是针对小负载精密传动工位的张紧与导向需求开发的结构件。日常做3C装配工位的小型滑台、桌面级点胶设备的送料机构、实验室小型分析仪器的样品输送结构时，经常会遇到步进电机输出轴与负载轴间距受限，同步带直接啮合时主动轮包角不足，容易出现高速步进丢步、带体跳齿的问题，或是传动路径需要避让设备内部的走线槽、传感器安装位，必须调整带体走向的情况，这时候就需要在传动回路中增设惰轮来优化传动几何关系。

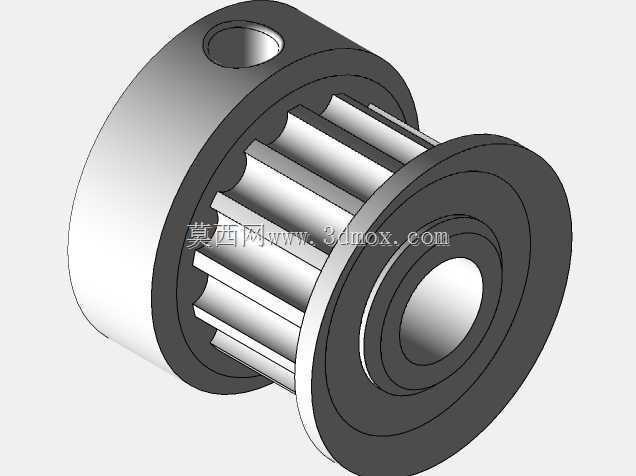

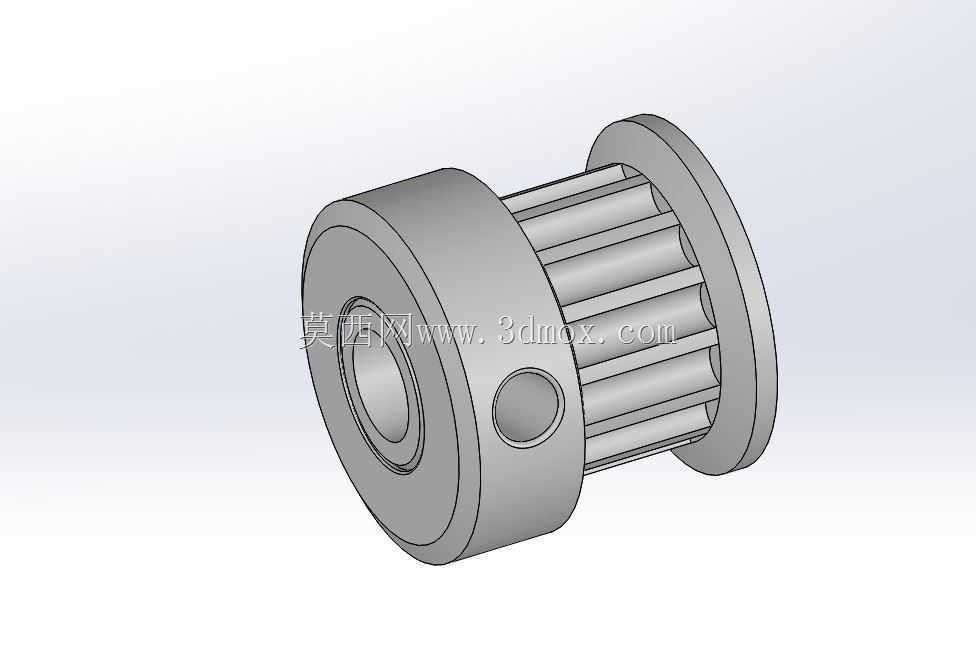

　　这款惰轮的结构采用一体式台阶式设计，主体轮体分为带齿啮合段与双侧挡边结构，带齿段的齿形完全匹配常用的MXL、XL型小型同步带齿廓，啮合时齿侧间隙控制在0.05mm以内，避免步进电机正反转切换时出现回程间隙，影响传动定位精度。双侧挡边的直径比带齿段齿顶圆大1.2mm，能够在带体运行出现小幅窜动时起到限位作用，防止同步带在高速往复运动中从轮齿上滑脱，这一点在垂直安装的传动结构中尤为重要——垂直布置的同步带受重力影响会有向下滑移的趋势，没有挡边的惰轮长期运行很容易出现掉带故障。轮体中心设计有贯通的光孔安装位，孔壁加工有较高的同轴度公差，能够直接适配常用的微型滚动轴承内圈配合，安装时通过芯轴将惰轮固定在设备基板的安装座上，轮体可绕芯轴自由转动，不会出现卡滞、偏摆的问题。轮体端面还设计有一个径向的顶丝孔，当需要将惰轮作为调整轮使用时，可以通过顶丝锁紧芯轴，调整轮体的轴向位置，或是在部分需要惰轮随轴转动的场景下实现轮轴的固定连接。

　　从安装边界来看，这款惰轮的整体外径控制在20mm级别的尺寸区间，总宽度不超过15mm，属于小型化的传动零件，不会占用过多的设备内部安装空间，非常适合布局紧凑的桌面级自动化设备使用。安装时需要注意，惰轮的中心距调整范围需要预留至少5mm的张紧余量，同步带与惰轮啮合的包角不宜小于30度，否则会失去张紧调整的作用；同时芯轴的安装垂直度需要控制在0.02mm以内，避免轮体倾斜导致带体单侧磨损，缩短同步带的使用寿命。在实际选型搭配时，这款惰轮可以适配42系列、57系列步进电机的输出同步轮，匹配宽度6mm、10mm的橡胶同步带使用，额定张紧力可以满足10N·m以内的传动扭矩需求，覆盖绝大多数小型精密传动工位的负载要求。

　　设计这类惰轮时，首先要根据传动系统的带型确定齿形参数，保证齿距、齿高与配套同步带完全匹配，避免出现啮合干涉；其次要合理设计挡边的高度与厚度，挡边过薄容易受带体侧向力冲击变形，过厚则会增加不必要的轮体重量，提升转动惯量，对于步进电机这类需要频繁启停的传动场景，惰轮的转动惯量过大会增加电机的负载扭矩，降低动态响应性能。这款惰轮的轮体主体采用铝合金材质加工，表面做硬质阳极氧化处理，既保证了轮齿的耐磨性，又尽可能降低了自身重量，转动惯量仅为同尺寸钢质惰轮的三分之一左右，非常适配步进电机高频启停的工作特性。在实际装配调试时，不需要额外添加润滑脂，同步带与轮齿的啮合属于无润滑传动，维护成本极低，长期运行只需要定期检查带体张紧力与轮体固定螺丝的松紧度即可。
