400针无焊面包板电路实验搭建设计

　　在电子电路原型验证、学生实训、小批量功能测试场景中，无焊面包板是搭建临时电路最高效的连接件，这款400针规格的面包板，是目前桌面级电路实验里应用最广泛的型号之一。日常做单片机最小系统测试、传感器模块联调、分立元件功能验证时，不需要焊接就能快速完成电路搭建，调整线路时只需要拔出元件引脚重新插接即可，不会损伤元件引脚，也不会产生焊锡废料，非常适合需要反复迭代电路方案的开发阶段。

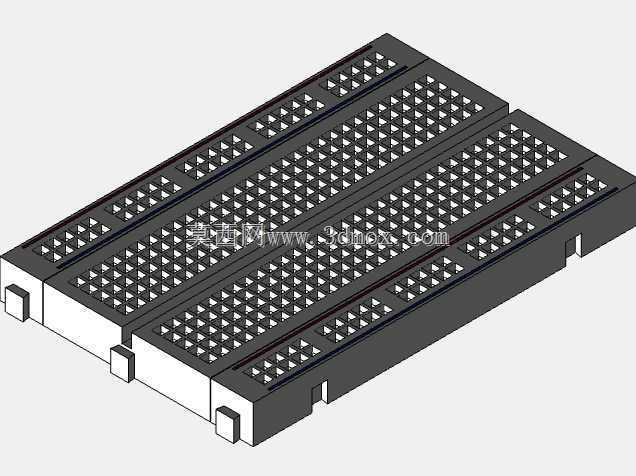

　　从结构设计来看，这款面包板采用上下分区的排布逻辑，中间区域的纵向连通条带专门适配双列直插封装的芯片，芯片跨接在中间分隔槽两侧时，每一侧的引脚都能和对应列的插孔连通，周边的横向连通条带则作为电源和地线的公共汇流排，布线时可以就近取电，减少跨接线的长度，避免多余走线带来的信号干扰。每个插孔内部都采用弹性铜质接触片，接触片的开口做了倒角导向设计，元件引脚插入时能自动对中，保证0.5-0.8mm线径的单股导线、元件引脚都能获得足够的接触压力，不会出现接触不良导致的电路断路问题。

　　设计这款面包板的三维模型时，首先要确认的是安装边界尺寸，整体长宽高符合桌面实验设备的通用规格，底部的定位凸台尺寸和市面上通用的面包板拼接卡槽完全匹配，多块同规格面包板可以通过侧边的卡扣拼接成更大的实验板面，满足多模块联调的布线需求。插孔的排布严格遵循2.54mm的标准间距，这个间距和绝大多数直插元件、排针排母的引脚间距一致，建模时每一个插孔的位置公差控制在0.1mm以内，避免出现元件引脚无法对准插入的问题。外壳部分采用ABS工程塑料的壁厚设计，边缘做了圆角过渡，日常拿取时不会划伤手部，中间的分隔槽宽度刚好能容纳双列直插芯片的本体，不会出现芯片放置歪斜的情况。

　　实际选型使用时，这款400针面包板可以覆盖绝大多数中小规模电路的搭建需求，从简单的LED流水灯、三极管放大电路，到单片机外设扩展、传感器信号采集电路，都能在这块板上完成原型验证。和更大规格的面包板相比，400针的尺寸更紧凑，放在桌面不会占用过多空间，收纳时也能轻松放入工具盒；和更小的迷你面包板相比，它的插孔数量足够容纳电源模块、主控芯片、三到四个外接传感器以及对应的接线，不需要额外拼接就能完成常规实验。建模过程中还需要注意接触片的隐藏结构设计，虽然外部看不到内部的金属件，但在做装配验证时，要保证每个插孔下方的接触片位置对齐，不会出现相邻插孔的接触片短路的情况，同时接触片的弹力行程要匹配引脚插入的深度，引脚插入到底时接触片刚好处于最佳弹性形变区间，既不会因为弹力过大导致引脚难以插入，也不会因为弹力过小导致接触电阻过大。

　　在教学实训场景中，这款面包板是电子类专业入门的必备工具，学生不需要掌握焊接技能就能快速上手搭建电路，把更多精力放在电路原理的验证上，而不是耗费时间在焊接操作上。在企业的研发部门，硬件工程师做前期方案验证时，也会先用这类面包板搭建功能原型，快速验证电路逻辑是否可行，确认方案没有问题之后再绘制PCB板做正式样品，能大幅减少PCB打样的迭代次数，缩短研发周期。建模时还原的每一处结构细节，都对应实际使用中的功能需求，比如侧边的拼接卡扣，建模时要保证卡扣的配合间隙，拼接后两块板之间没有明显缝隙，插孔的行列对齐，跨板接线时不会出现位置偏差；底部的防滑胶垫槽位，尺寸匹配通用的橡胶防滑垫，粘贴后放在光滑的实验桌面上不会滑动，插接元件时不需要手扶板面就能顺利插入。
