辊筒式物料输送工作台结构设计

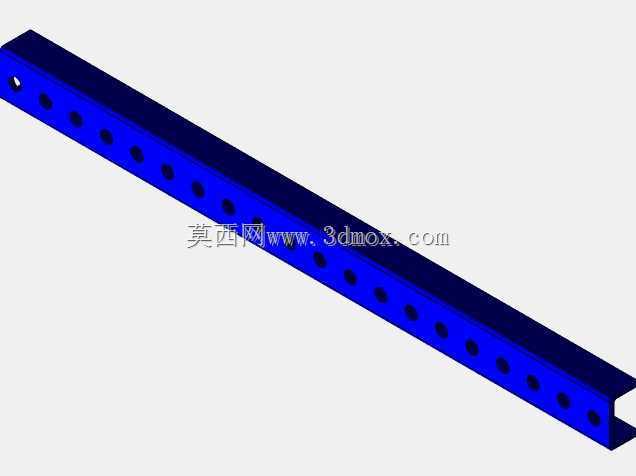

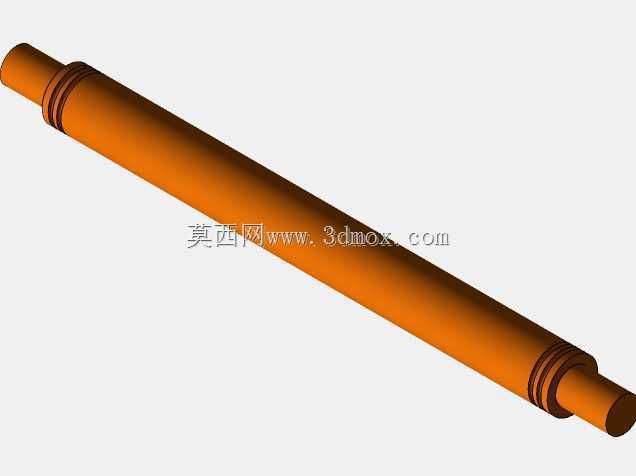

　　在离散制造的车间产线布局中，这类辊道输送结构常被布置在装配工位之间、加工设备上下料端或是仓储分拣区域，用来承接规整外形的工件、料箱完成工位间的水平转运，替代传统人工逐件搬运的作业模式，能有效降低工位间的物料周转等待时间，适配批量生产的连续流转需求。从结构组成来看，整套装置以两侧平行布置的蓝色型材作为主承载梁，梁体之间等距排布棕色辊筒，每根辊筒两端通过内嵌的轴承座与侧梁连接，保证辊筒可绕自身轴线灵活转动，侧梁外侧均匀布置的橙色端盖既是辊筒轴端的定位固定结构，也能在日常运维时快速识别辊筒排布位置，方便故障辊筒的快速拆换。

　　支撑部分采用三根圆柱形金属支腿，支腿底部设置带防滑垫的可调脚座，可根据现场地面的平整度微调支腿高度，保证整个输送面处于水平状态，避免物料在输送过程中出现偏斜、卡滞的问题。设计阶段首先要明确输送单元的额定承载上限，单根辊筒的壁厚、轴径参数需要根据常输送物料的单重、排布密度做力学校核，避免长期重载下出现辊筒弯曲变形、轴端断裂的问题；侧梁的截面选型也要匹配整体跨度，若输送段长度较长还需要在侧梁中部增加横向加强筋，防止梁体中部下挠影响辊筒的转动同轴度。辊筒的间距设置需要结合常输送物料的最小底面尺寸，保证任意状态下物料底部至少有三根辊筒同时承接，避免物料卡在两根辊筒之间；对于底面平整度较差的工件，还可以在辊筒表面包覆防滑材质，增大接触摩擦力防止输送过程中打滑。这套结构的安装边界需要提前匹配现场的工位高度，支腿的可调范围通常设置在五十毫米上下，既能适配不同身高操作人员的作业高度，也能对接前后端设备的出料高度，保证物料流转时无高度差卡顿。

　　实际使用中，无动力版本的该类输送台可依靠人工推送或是物料自身重力完成输送，若布置在有一定坡度的工位段，还可以通过调整支腿高度形成微小的倾斜角度，让物料依靠自重完成滑移，无需额外配置动力源，降低设备的投入与运维成本；如果需要对接自动化产线，也可在侧梁外侧加装链轮传动结构，通过电机带动单根辊筒转动，再通过链轮链条将动力传递给所有辊筒，实现物料的自动输送，动力加装的预留空间在初始侧梁设计时就已经留出，无需对主体结构做大规模改动。辊筒与侧梁的连接采用快拆式结构，日常维护时只需拆下侧梁外侧的端盖，即可将故障辊筒从侧梁的安装槽中抽出更换，无需拆解整个侧梁结构，大幅缩短设备停机维护的时间。

　　支腿与侧梁之间采用螺栓连接的固定方式，运输过程中可将支腿拆下分体包装，减少运输占用的空间，现场安装时只需按照对应孔位锁紧螺栓即可完成组装，无需复杂的现场焊接或是配钻加工。在电子装配、小型零部件加工、包装分拣等场景中，这类输送结构还可以根据产线的走向需求，将多段输送台拼接成转弯、分流的布局，在拼接位置加装万向球台或是转弯辊筒段，即可实现物料的多方向流转，适配不同的产线布局需求。设计时还需要考虑输送面的侧边防护，两侧的侧梁本身就高出辊筒输送面一定高度，可防止物料在输送过程中从侧边滑落，若输送的物料价值较高或是易碎，还可在侧梁上方加装额外的防护挡板，进一步提升输送过程的安全性。对于有防静电需求的电子生产场景，可将辊筒更换为防静电材质，支腿处加装接地导线，将输送过程中产生的静电及时导出，避免静电对电子元器件造成损伤。整套结构没有复杂的异形零件，所有零部件均采用标准型材与标准件加工制作，加工难度低，生产周期短，可根据现场的实际需求快速调整长度、宽度参数，适配不同的工位空间限制。
