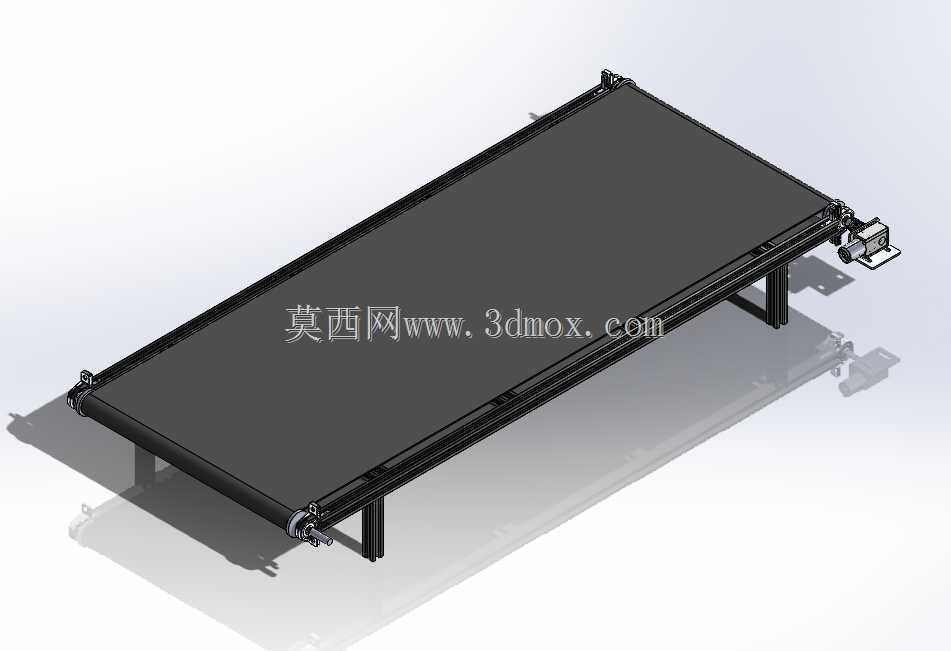

2020铝型材框架平皮带输送设备

　　这款轻型平皮带输送设备，主体框架采用2020工业铝型材搭建，在小型物料转运、工位间工序流转场景中适配性极强，常见于电子元器件组装线、小型五金件加工工序衔接、包装工位前段供料等场景，相比重型滚筒输送线，它自重更轻、搭建调整灵活，不需要复杂的地基固定，直接放置在车间平整地面即可投入使用，也可根据产线布局调整摆放角度，适配不同高度差的工位对接需求。

　　从结构设计逻辑来看，框架选用2020铝型材是兼顾刚性与轻量化的选择，这类型材的槽口标准统一，后期加装挡边、光电传感器支架、物料导向条都不需要额外打孔焊接，直接利用型材槽搭配T型螺栓即可完成附件加装，能大幅缩短现场调试改型的周期。主体框架的长宽尺寸为1000mm、500mm，这个尺寸边界刚好适配多数单人操作工位的物料承接范围，不会因为线体过宽导致操作人员取放物料需要探身，也不会因为过窄无法承载常规尺寸的工装托盘。皮带宽度设置为40cm，皮带厚度2mm，选用的是平面耐磨PVC材质，表面摩擦系数适中，既可以保证输送过程中纸箱、塑料托盘、小型加工件不会出现打滑偏移，也不会因为表面粘度过高导致物料到位后难以被机械手或人工取走。

　　传动端的选型完全匹配轻型输送的负载需求，驱动侧配置JGY-370减速电机，这类电机扭矩输出平稳，运行噪音低，适合车间内长时间连续运转的工位使用，电机输出端通过6x10mm柔性联轴器与主动辊连接，柔性联轴器的存在可以抵消主动辊与电机轴之间的少量同轴度误差，避免刚性连接导致的轴承额外磨损、电机运转卡顿问题，也能在输送线出现轻微卡料时起到一定的缓冲保护作用，避免电机堵转烧毁。两端的辊筒配套KP000型10mm带座自对准法兰轴承，这种自带调心功能的轴承可以补偿辊筒安装时的少量平行度误差，保证皮带运行过程中不会出现跑偏、蹭边的问题，相比普通立式轴承座，法兰式安装直接固定在铝型材端面的连接板上，安装定位更简单，后期维护更换轴承时不需要拆解整个框架结构，只需要拆下轴承端盖即可完成更换。

　　设备的支撑腿同样采用同系列铝型材制作，腿底部可以选配可调脚杯，在地面不平整的车间环境下，通过调整脚杯高度就能保证整个输送面处于水平状态，避免物料因为线体倾斜出现自行滑移的问题。线体的输送速度可以通过配套的调速器进行调整，能匹配不同节拍的产线需求，比如在人工分拣工位可以调低速度，给操作人员留出足够的取放件时间，在对接自动化设备上下料时可以调高速度，缩短物料转运的等待时间。

　　从安装边界来看，整台设备的最大外轮廓尺寸控制在长1000mm、宽500mm、支架高度可根据需求在400mm-800mm区间调整，不需要预留额外的大型安装空间，甚至可以直接放置在工作台面上作为小型物料的过渡输送使用。皮带的周长为2.67m，属于常规易采购的标准平皮带规格，后期皮带出现磨损需要更换时，不需要定制特殊规格，直接采购对应宽度厚度的平皮带现场粘接即可完成更换，维护成本极低。整个线体没有复杂的特殊加工件，90%以上的结构件都是标准工业铝型材、标准紧固件、标准传动件，设计时优先选用通用标件的思路，能大幅降低设备的制造成本与后期维护的备件压力，不管是小批量制作用于车间产线搭建，还是作为标准模块集成到大型自动化生产线中，都有很高的适配性。在实际使用中，这类铝型材轻型皮带线还可以根据需求在侧面加装线槽，布置传感器线缆与电机电源线，让整台设备的走线更规整，避免线缆外露被物料剐蹭导致的安全隐患，也可以在输送面两侧加装可调节的导向挡边，引导物料沿着固定路径输送，避免物料从皮带侧面掉落。
