带侧装驱动支架的小型皮带输送装置

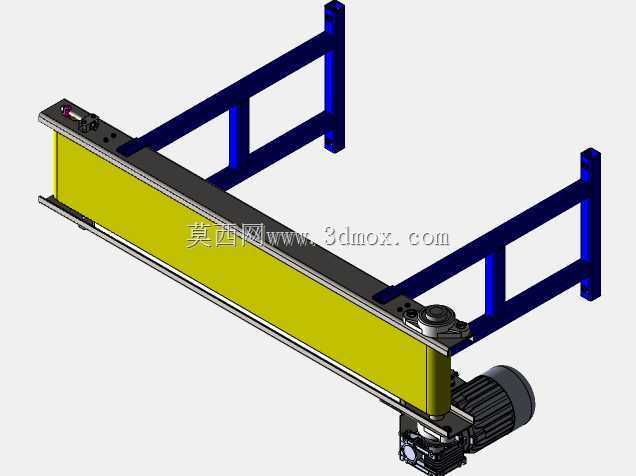

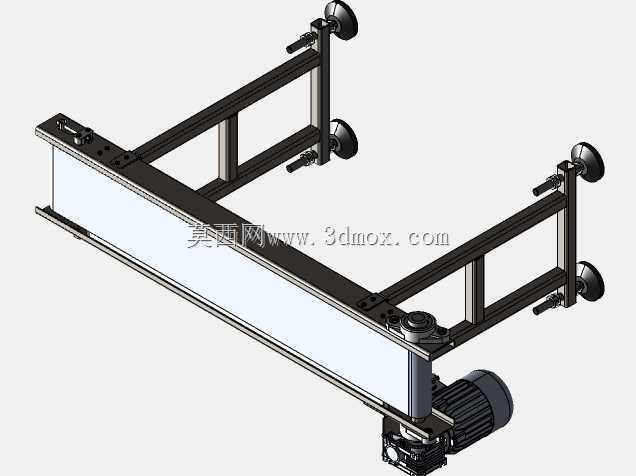

　　这款侧驱式小型皮带输送结构，在轻工装配、电子元器件分拣、小包装物料转运场景里适配性极强，不同于常规中间底部布置驱动的输送线，它把驱动电机组件布置在输送线体的出料端侧下方，能极大节省线体两端的对接空间，在多段线体拼接、设备进出料口衔接的工位上，不会因为驱动单元突出造成安装干涉。从结构设计逻辑来看，两侧的立式支撑机架采用方管焊接成型的框架结构，每侧支架都做了双横撑加固，避免长距离输送时机架出现侧弯抖动，支架底部预留了地脚安装孔位，可以直接配合膨胀螺栓固定在车间地面，也能加装脚轮做成移动式输送工位，适配柔性生产的线体调整需求。线体的主承载梁采用折弯钢板拼焊结构，上表面贴合皮带的位置做了光滑的耐磨衬板铺设，避免皮带长期运行被梁体毛刺刮损，同时衬板的平面度控制在每米0.5mm以内，保证输送小尺寸物料时不会出现卡滞、跑偏的问题。驱动端的辊筒采用腰鼓形车削加工，表面滚花增加摩擦力，配合张紧结构可以调整皮带的松紧度，张紧行程预留了50mm的调节量，能覆盖皮带长期拉伸后的张紧需求，不需要频繁裁剪皮带。

　　侧装的驱动电机通过法兰直接连接在端板上，输出轴和驱动辊筒采用键连接传动，省去了额外的链轮、链条传动结构，既减少了传动环节的功率损耗，也降低了日常维护的润滑、张紧工作量，这种直连结构在1米到3米长度的短距离输送线上，传动效率能比链传动高出15%左右，运行噪音也能控制在65分贝以内，适合车间内近距离的物料转接工位。从安装边界来看，这款输送线的机架宽度比皮带工作面宽出120mm，两侧支架的外伸距离不超过梁体侧面80mm，在和其他设备对接时，只需要预留两端各100mm的辊筒安装空间，侧面不需要额外预留电机安装位，能紧贴车间立柱或者其他设备侧壁布置，空间利用率比底驱式结构高出不少。线体的皮带工作面高度可以通过支架底部的调节螺栓进行±30mm的微调，对接不同高度的设备出料口时不需要额外做垫高支架，安装调试的效率更高。在实际使用场景里，这种结构的输送线常用来输送重量在50kg以内的成件物料，比如装配线上的半成品工件、包装好的小型盒装产品、注塑机产出的塑料件，运行速度可以通过配套的调速器在0.1m/s到0.5m/s之间调整，能匹配不同节拍的生产需求。

　　设计时特意把所有的电气接线口都布置在驱动端的侧面，布线时可以直接沿机架内侧的走线槽排布，不会出现线缆外露被皮带剐蹭的风险，两侧的机架上还预留了传感器安装孔位，可以直接加装光电开关、计数传感器，实现物料到位检测、自动启停、计数统计的功能，不需要后期在机架上重新钻孔攻丝，减少现场改造的工作量。皮带的两侧都加装了高度20mm的挡边，防止输送小颗粒或者小尺寸工件时从侧面掉落，挡边采用耐磨的高分子材料制作，和皮带之间保留1mm的间隙，不会因为长期摩擦造成皮带边缘磨损。

　　整体结构没有复杂的异形零件，90%以上的结构件都是标准型材和通用机加工件，加工难度低，后期维护更换配件的成本也不高，非常适合中小批量生产的车间做线体搭建使用，在三维建模过程中，所有的配合面都按照实际装配公差做了约束，驱动端的转动副、张紧结构的滑动副都做了运动仿真验证，能直接导出工程图用于生产加工，也能作为整线布局的标准模块直接调用，拼接不同长度的输送线时只需要调整主梁的长度参数，其余的支撑、驱动、辊筒组件都可以通用，能大幅缩短非标输送线的设计周期。
