12速三级变速传动齿轮结构设计

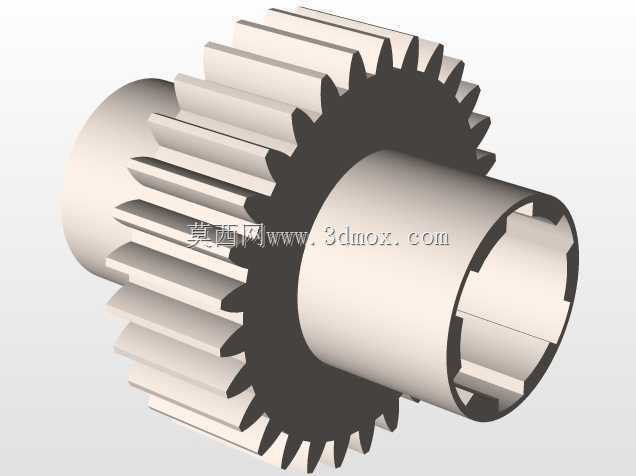

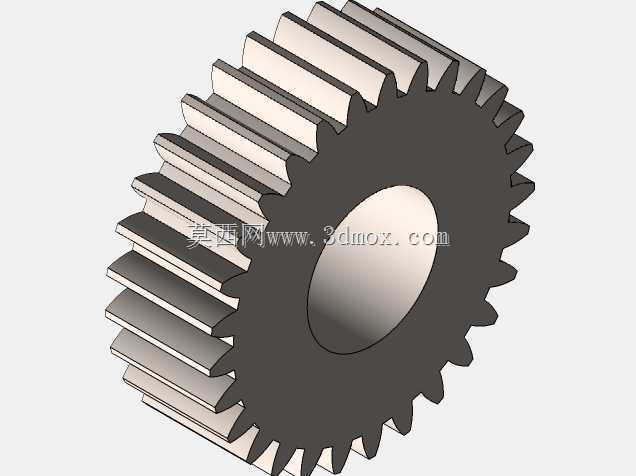

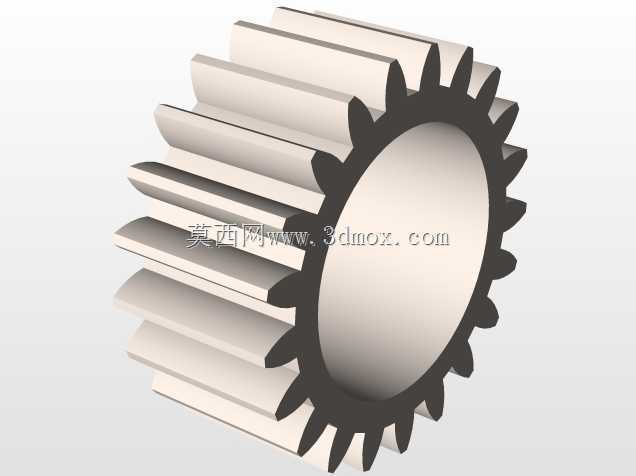

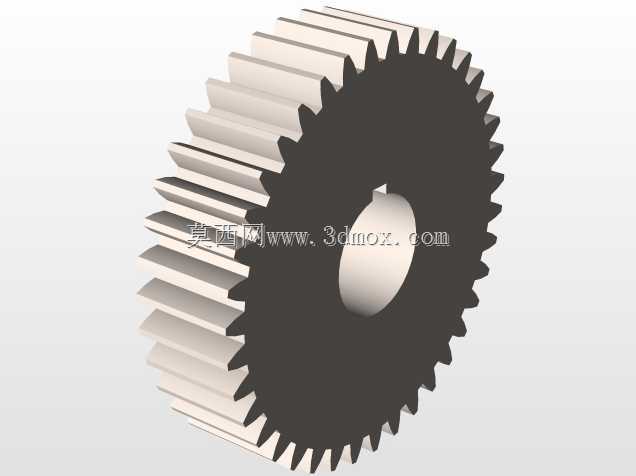

　　在常规动力传动系统的布局中，多档位变速结构始终是匹配动力输出端与负载端转速扭矩需求的核心部件，这套12速三级变速的核心传动齿轮，从齿形参数到安装边界的设计，都围绕小空间内的宽速比覆盖需求展开。日常接触的教学实训场景里，机械工程专业的传动机构课程常需要具象的结构参考，来拆解不同档位下的动力传递路径，这套结构刚好能把定轴齿轮传动的级间匹配逻辑直观呈现，不需要额外拆解复杂的同步器、换挡执行机构，就能让学习者快速理解三级变速如何通过不同齿数的齿轮啮合，实现12个档位的转速扭矩转换。从实际功能特性来看，这套齿轮作为变速箱的核心传动件，采用直齿圆柱齿形设计，齿向与齿轮轴线平行，啮合过程中不存在轴向分力，对支撑轴承的轴向载荷要求更低，适合教学场景下的简化结构演示，也能适配小功率传动场景下的动力传递需求。齿部的参数设计上，齿顶高、齿根高的取值遵循标准圆柱齿轮的规范，齿侧间隙预留了合理的装配公差，避免常温下装配出现卡滞，同时也能在低转速传动时减少啮合冲击噪音。设计思路上，这套结构没有追求工业级重载变速箱的复杂换挡机构，而是把核心放在三级传动的齿数匹配逻辑上：第一级为输入级，采用小齿数主动轮匹配大齿数从动轮，实现第一级减速增扭；中间级通过滑移齿轮的换位，实现不同齿数副的啮合切换，覆盖中间档位的速比区间；第三级为输出级，将中间级传递的动力最终输出到负载端，三级配合下实现12个不同的传动比，覆盖从低速大扭矩到高速小扭矩的全区间输出需求，刚好满足教学演示中对不同速比下传动特性的展示需求。

　　从外形尺寸与安装边界来看，齿轮的内孔采用标准圆柱孔设计，孔壁的公差带选取过渡配合区间，能够与常规直径的传动轴实现可靠装配，不需要额外定制特殊规格的轴件；齿轮的轮毂厚度经过核算，能够满足键连接的装配长度要求，普通平键就能实现周向固定，避免传动过程中出现齿轮与轴的相对转动；齿顶圆的直径控制在合理范围内，使得整个三级变速结构装配完成后，箱体的径向尺寸不需要做的过大，能够适配桌面级教学演示台的安装空间，不会出现结构过于庞大无法摆放的问题。

　　实际应用中，这类简化的12速三级变速结构除了用于机械专业的教学实训，也能作为小功率传动设备的变速单元参考，比如小型输送设备、实验台架的动力传动部分，在不需要大扭矩承载的场景下，直齿齿轮的加工成本更低，装配维护更简单，不需要复杂的调整就能实现稳定的动力传递。在建模过程中，齿形的生成严格遵循渐开线齿廓的生成逻辑，每个齿的齿形曲线都通过渐开线方程拟合，没有采用近似圆弧替代，保证齿形啮合时的接触线符合设计要求，避免出现啮合干涉；齿轮端面的倒角处理也做了还原，齿端的倒角能够方便装配时的齿轮啮合导入，也能去除加工后的锐边，避免装配过程中出现划伤。

　　整个结构的装配逻辑清晰，各级齿轮的中心距按照标准中心距设计，支撑轴的跨距经过校核，能够避免轴件在传动过程中出现过大的挠曲变形，保证齿轮啮合时的齿面接触面积均匀，减少偏载带来的齿面磨损。对于刚接触传动结构设计的从业者来说，这套结构能够帮助理解多档位变速箱的基本传动原理，掌握三级齿轮传动的速比计算方法，熟悉直齿圆柱齿轮的参数设计与装配边界要求，不需要面对工业变速箱复杂的附属结构，就能把核心的传动逻辑吃透。在做小型非标设备的变速单元设计时，也能参考这套结构的齿数匹配思路，根据实际需要的输出转速扭矩范围，调整各级齿轮的齿数参数，快速搭建出符合需求的变速传动结构，减少前期方案设计的重复计算工作量。
