SAE BAJA赛事专用CVT无级变速传动结构

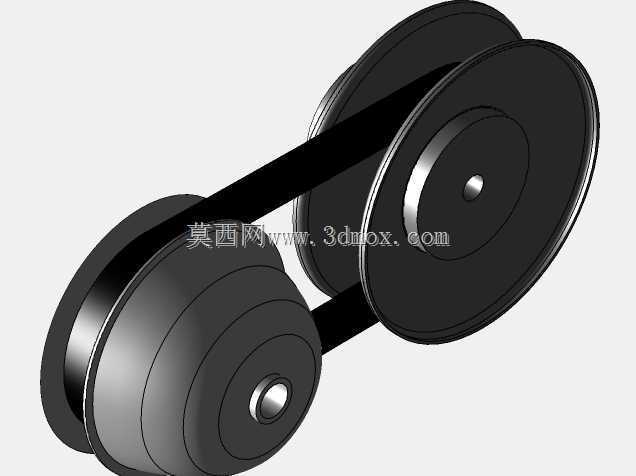

　　这套CVT无级变速结构，是针对SAE BAJA越野赛事的小型越野车辆开发的传动核心部件，适配小排量单缸内燃机的动力输出特性，能够在复杂越野工况下自动匹配传动比，无需驾驶员手动操作离合与换挡机构，降低越野行驶时的操作负荷，避免非铺装路面行驶时频繁换挡导致的动力中断。从结构组成来看，整套机构包含主动变速轮组、从动变速轮组以及专用传动皮带三个核心部分，主动轮组与发动机曲轴输出端直接连接，从动轮组则对接后续减速机构与驱动桥，两个轮组均采用可动锥盘+固定锥盘的组合结构，通过锥盘的轴向位移改变皮带在轮槽内的工作直径，以此实现连续可变的传动比调节。

　　设计过程中首先要匹配目标发动机的输出转速区间与扭矩特性，主动轮的离心配重结构需要根据发动机最大功率转速、最大扭矩转速做对应调校，确保低转速时主动轮工作直径处于最小值，车辆获得足够的起步扭矩，高转速时主动轮工作直径逐步增大，从动轮工作直径同步减小，让车辆获得更高的行驶速度，整个变速过程完全线性，没有有级变速箱的换挡顿挫，在越野攀爬、泥泞路段脱困时能够持续保持动力输出，不会因为换挡间隙出现车轮扭矩突降的问题。安装边界方面，主动轮组的安装轴径需要匹配对应机型的曲轴输出端花键参数，轴向定位尺寸要保证锥盘开合行程不受周边发动机壳体、护板的干涉，从动轮组的安装座需要与减速箱输入轴保持同轴度公差控制在0.1mm以内，避免皮带运转时出现偏磨，两个轮组的中心距需要根据所选传动皮带的长度做精确计算，同时预留皮带张紧机构的调节余量，中心距偏差过大会导致皮带打滑、异常磨损，甚至高速运转时出现皮带脱槽的故障。

　　实际应用场景中，这类CVT结构除了BAJA越野赛车之外，也可适配全地形车、小型雪地摩托、轻型园林机械的动力传输，相比传统的齿轮式有级变速箱，CVT结构的零部件数量更少，整体重量更轻，对于对整车重量有严格要求的赛事车辆来说，能够有效降低簧下与传动系统重量，提升车辆的动力重量比。结构设计上，两个轮组的锥盘工作面都做了表面硬化处理，因为传动皮带运转时会对锥面产生持续的挤压与摩擦，表面硬度不足会导致锥面过早出现磨损沟槽，降低皮带使用寿命，同时锥盘的锥角参数经过反复校核，既要保证足够的摩擦力传递扭矩，又要避免锥角过小导致皮带开合卡滞，无法顺利完成变速动作。

　　从动轮组内部集成了扭矩凸轮机构，当车辆遇到大负荷工况时，传动阻力增大会通过凸轮结构推动从动轮的可动锥盘夹紧皮带，增大接触压力避免打滑，这个结构的凸轮曲面角度需要根据目标传递的最大扭矩做匹配，角度过大会导致变速响应迟钝，角度过小则会出现夹紧力不足的问题。整套传动结构在布置时需要考虑皮带运转的散热空间，因为大负荷工况下皮带与锥盘摩擦会产生一定热量，密闭空间内热量积聚会加速皮带橡胶老化，所以安装位置周边需要预留通风间隙，必要时可以设计导流结构引入行驶气流对轮组和皮带进行冷却。另外，轮组的动平衡精度也需要满足高速运转要求，主动轮最高工作转速往往与发动机最高转速一致，通常能达到每分钟数千转，动平衡不合格会导致发动机端出现异常振动，影响曲轴轴承的使用寿命，也会带来不必要的动力损耗。在实际装配过程中，需要注意可动锥盘与轴套之间的润滑，采用耐高温的润滑脂保证锥盘轴向移动顺畅，避免因为卡滞导致变速失效，同时轴套与轴之间的配合间隙要控制在合理范围，间隙过大运转时会出现轮组摆差，间隙过小则会出现锥盘移动卡滞的问题。
