汽车差速齿轮箱传动结构三维设计

项目分类:变速器 发布时间:2025-01-05 ID:881382
  • 汽车差速齿轮箱传动结构三维设计
  • 汽车差速齿轮箱传动结构三维设计
  • 汽车差速齿轮箱传动结构三维设计
  • 汽车差速齿轮箱传动结构三维设计
  • 汽车差速齿轮箱传动结构三维设计
  • 汽车差速齿轮箱传动结构三维设计
  • 汽车差速齿轮箱传动结构三维设计
  • 汽车差速齿轮箱传动结构三维设计
  • 汽车差速齿轮箱传动结构三维设计
  • 汽车差速齿轮箱传动结构三维设计
  • 汽车差速齿轮箱传动结构三维设计
  • 汽车差速齿轮箱传动结构三维设计
  • 汽车差速齿轮箱传动结构三维设计
  • 汽车差速齿轮箱传动结构三维设计
  • 汽车差速齿轮箱传动结构三维设计
  • 汽车差速齿轮箱传动结构三维设计

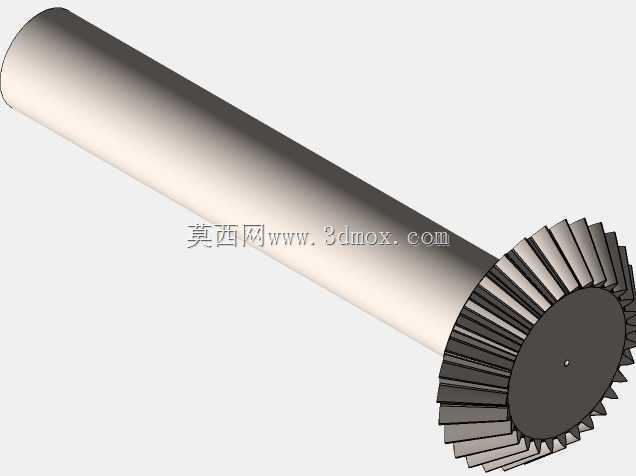

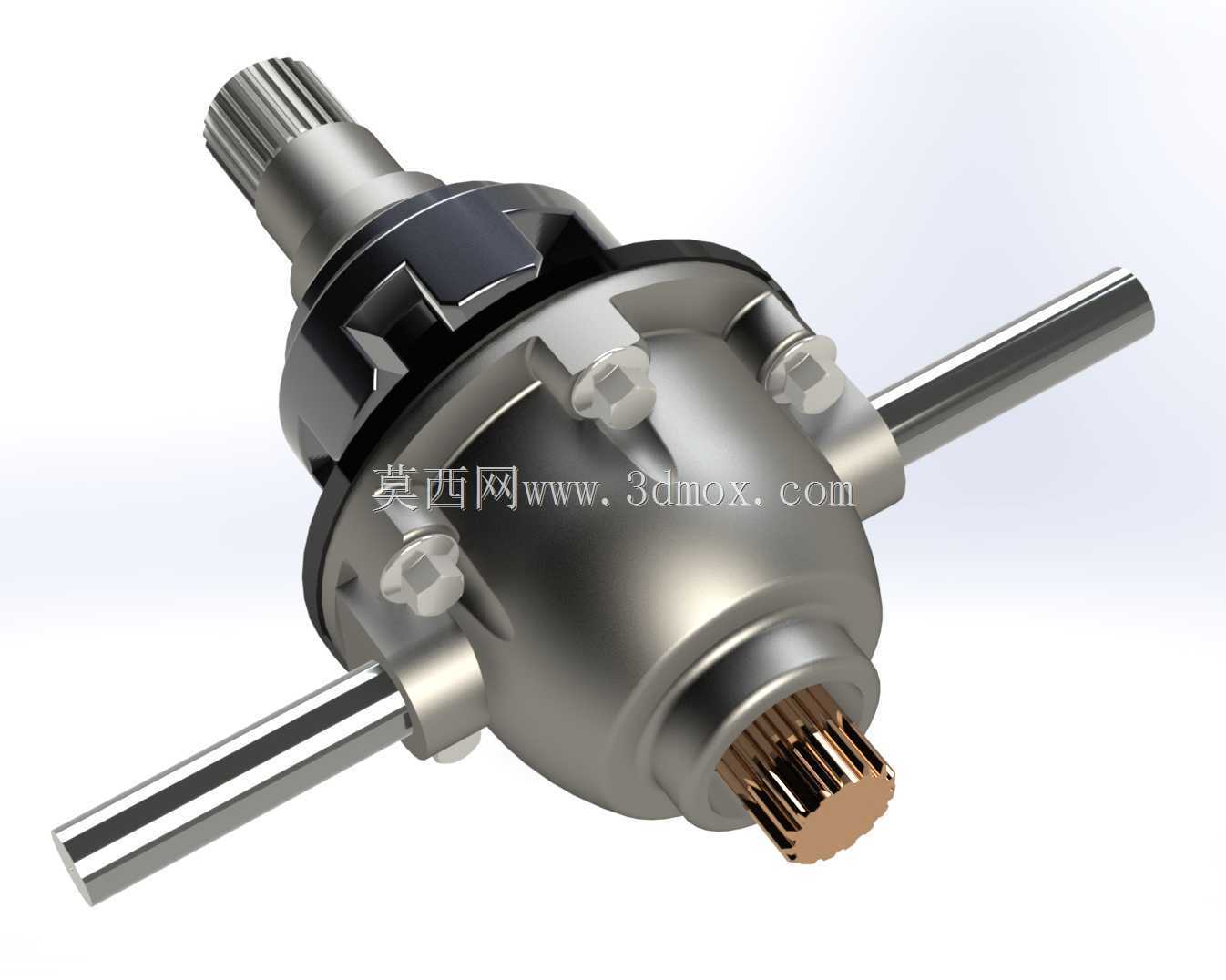

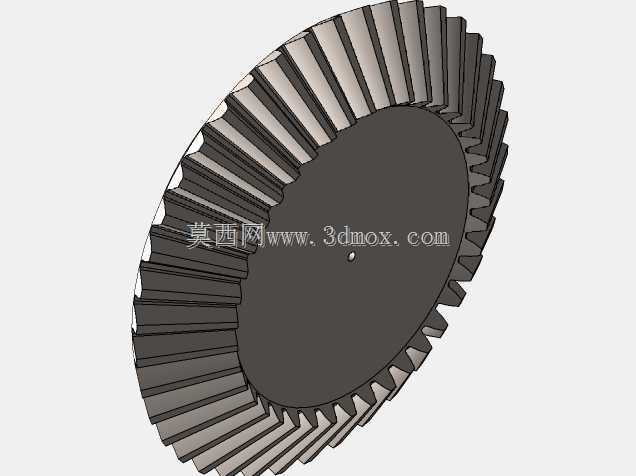

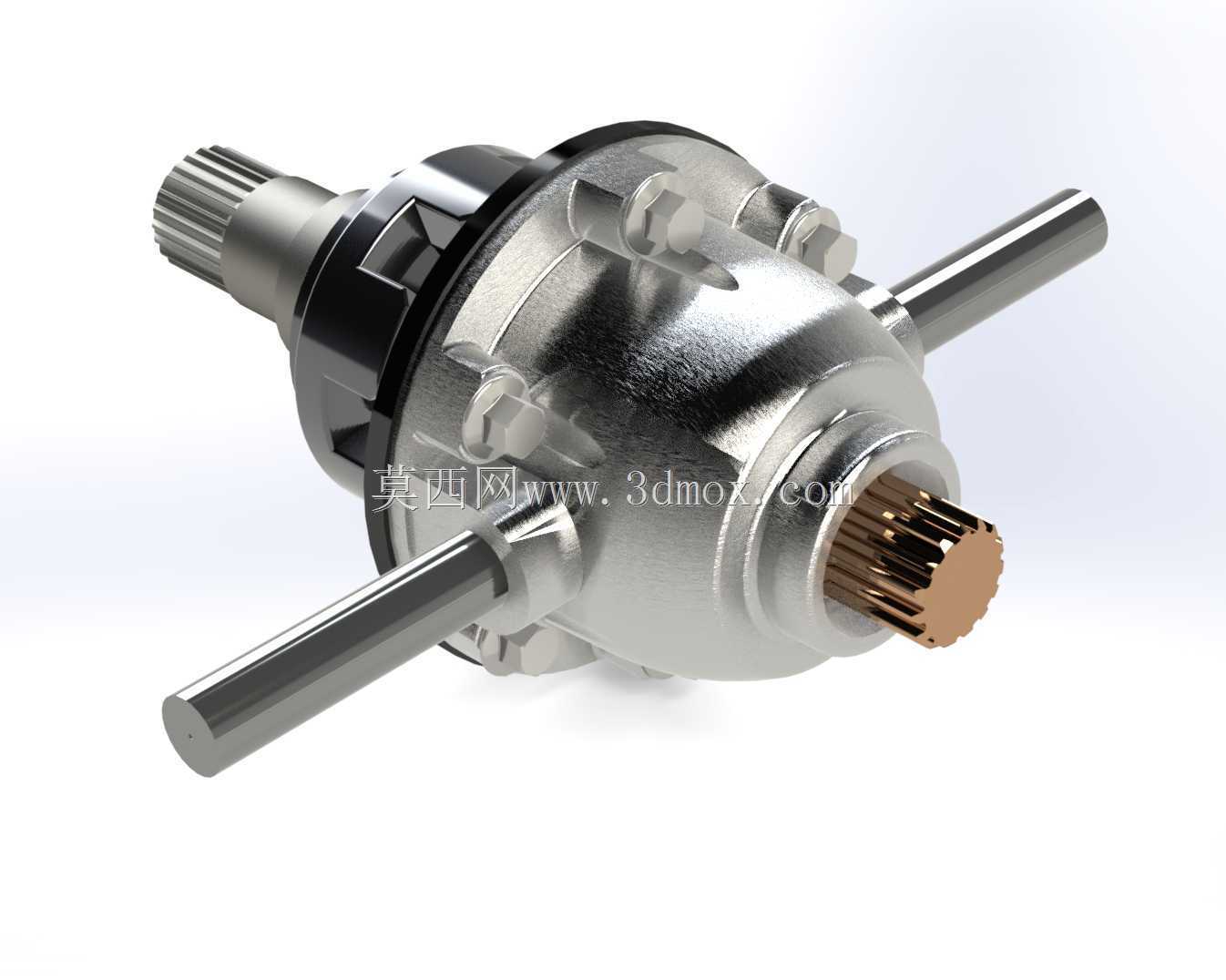

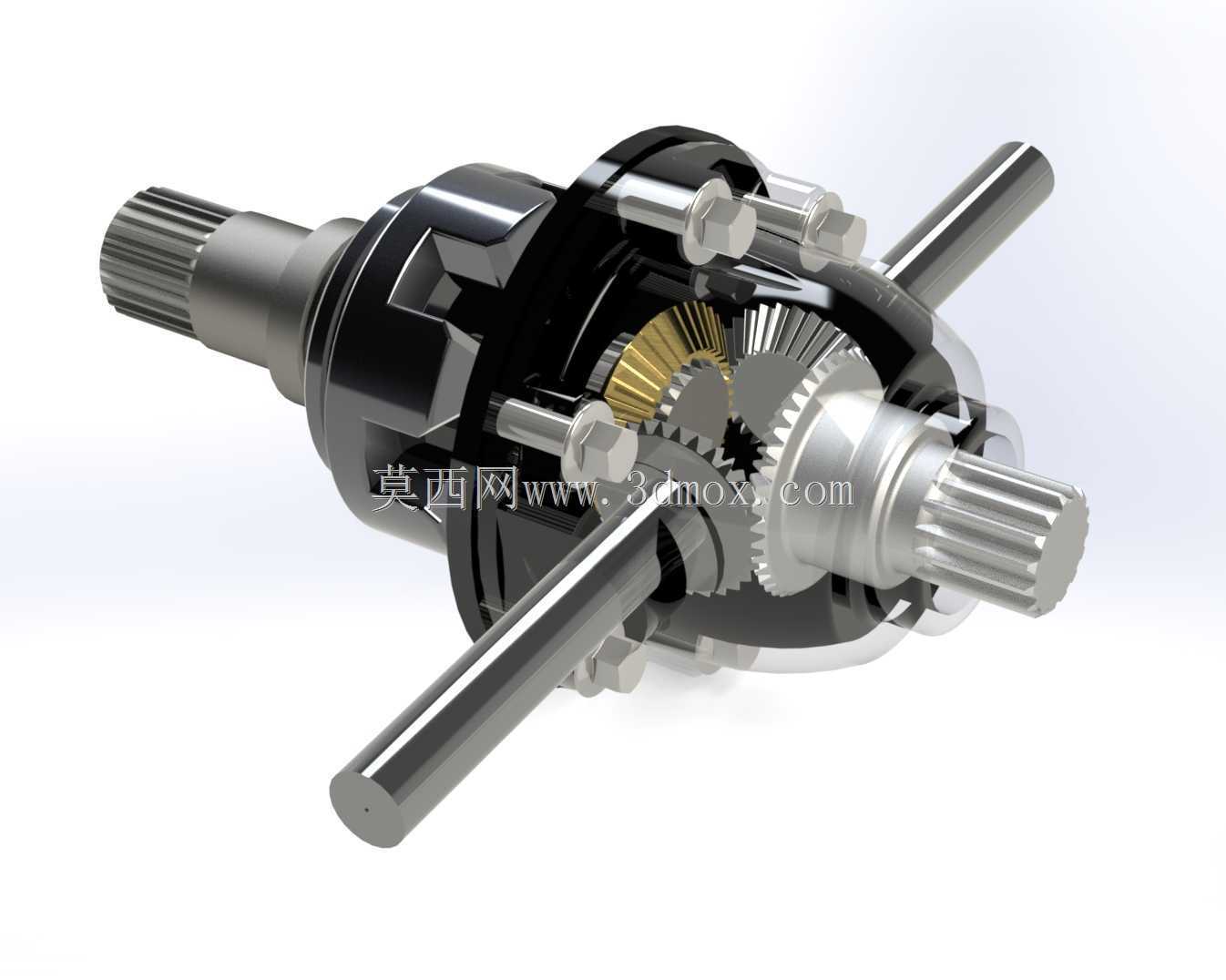

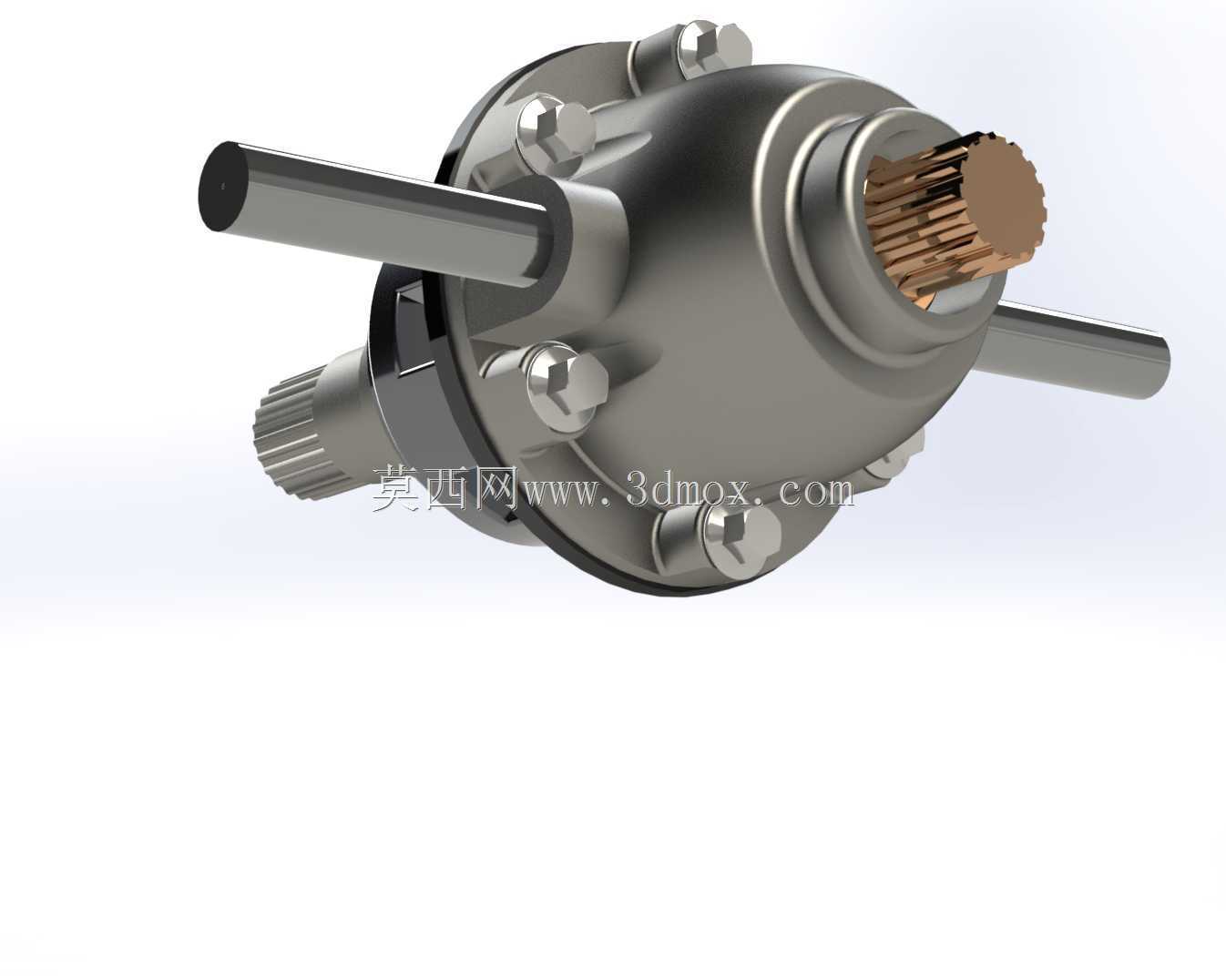

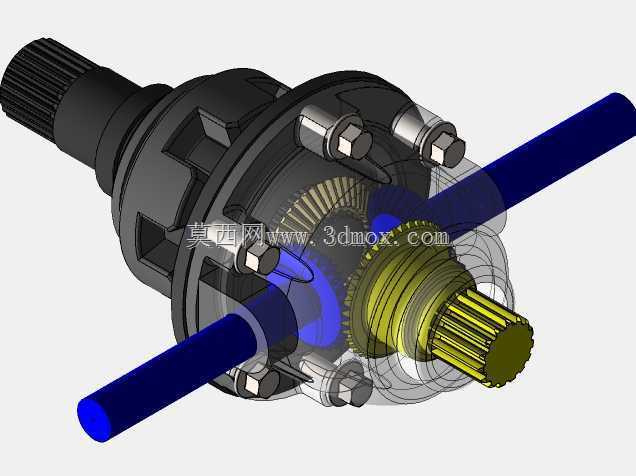

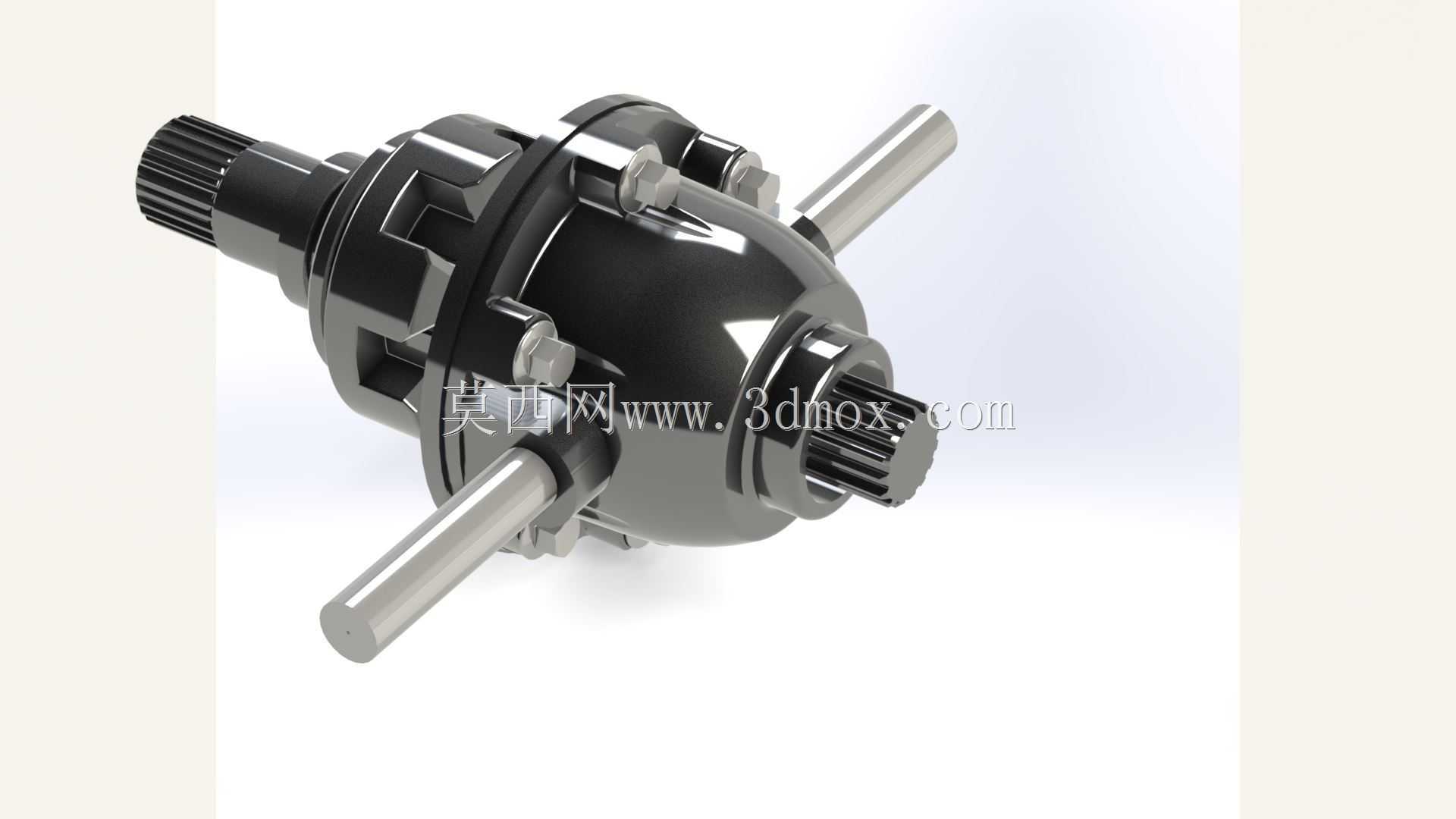

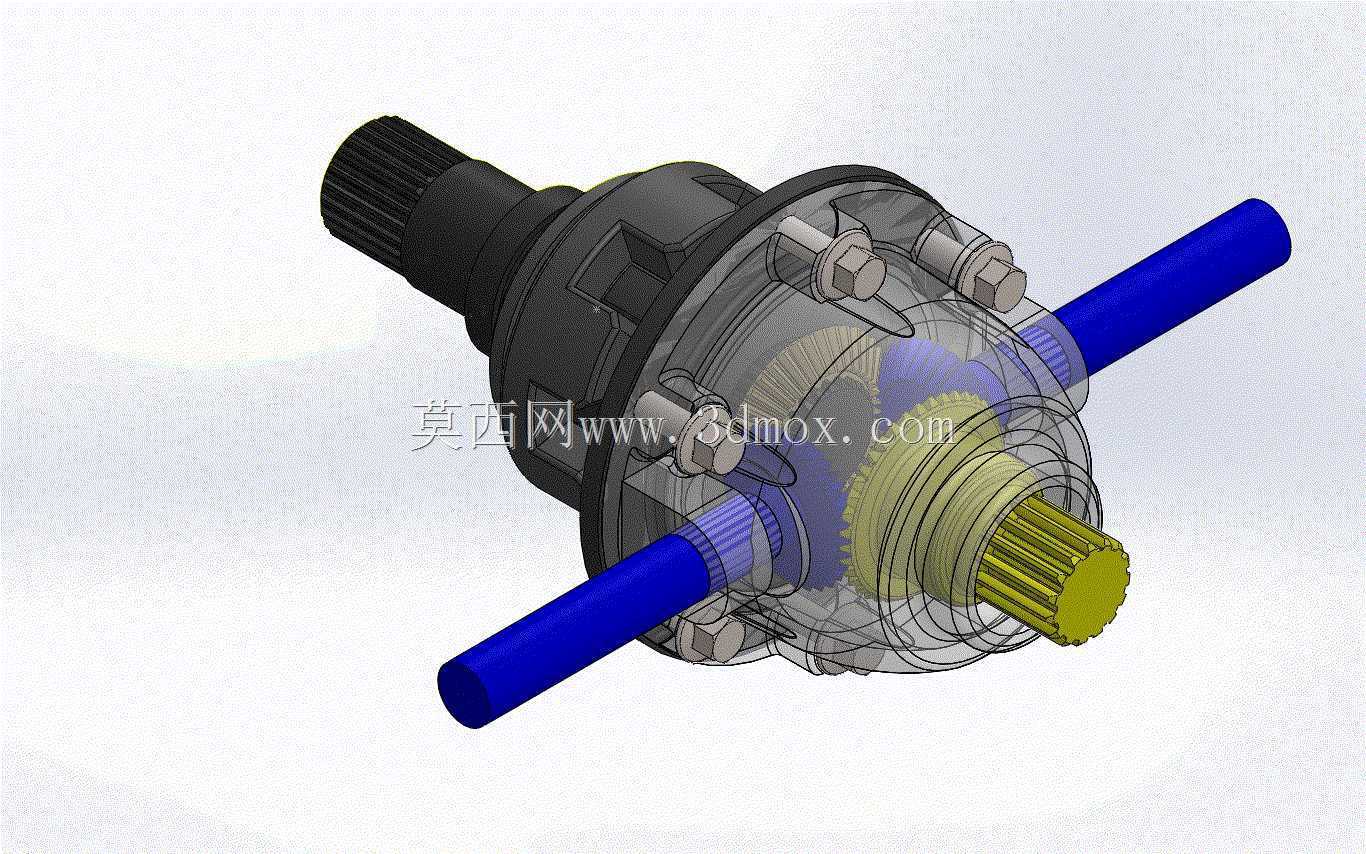

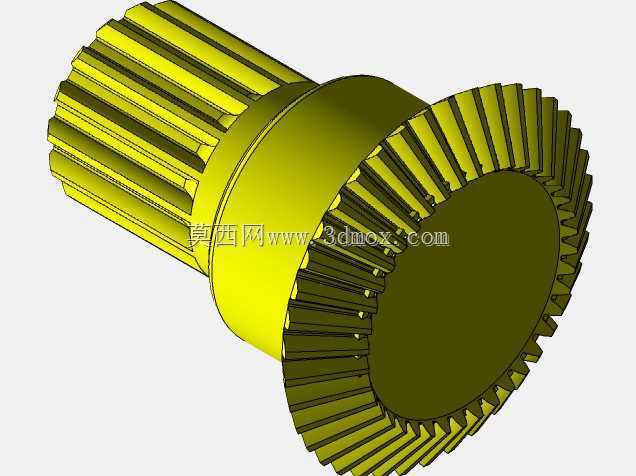

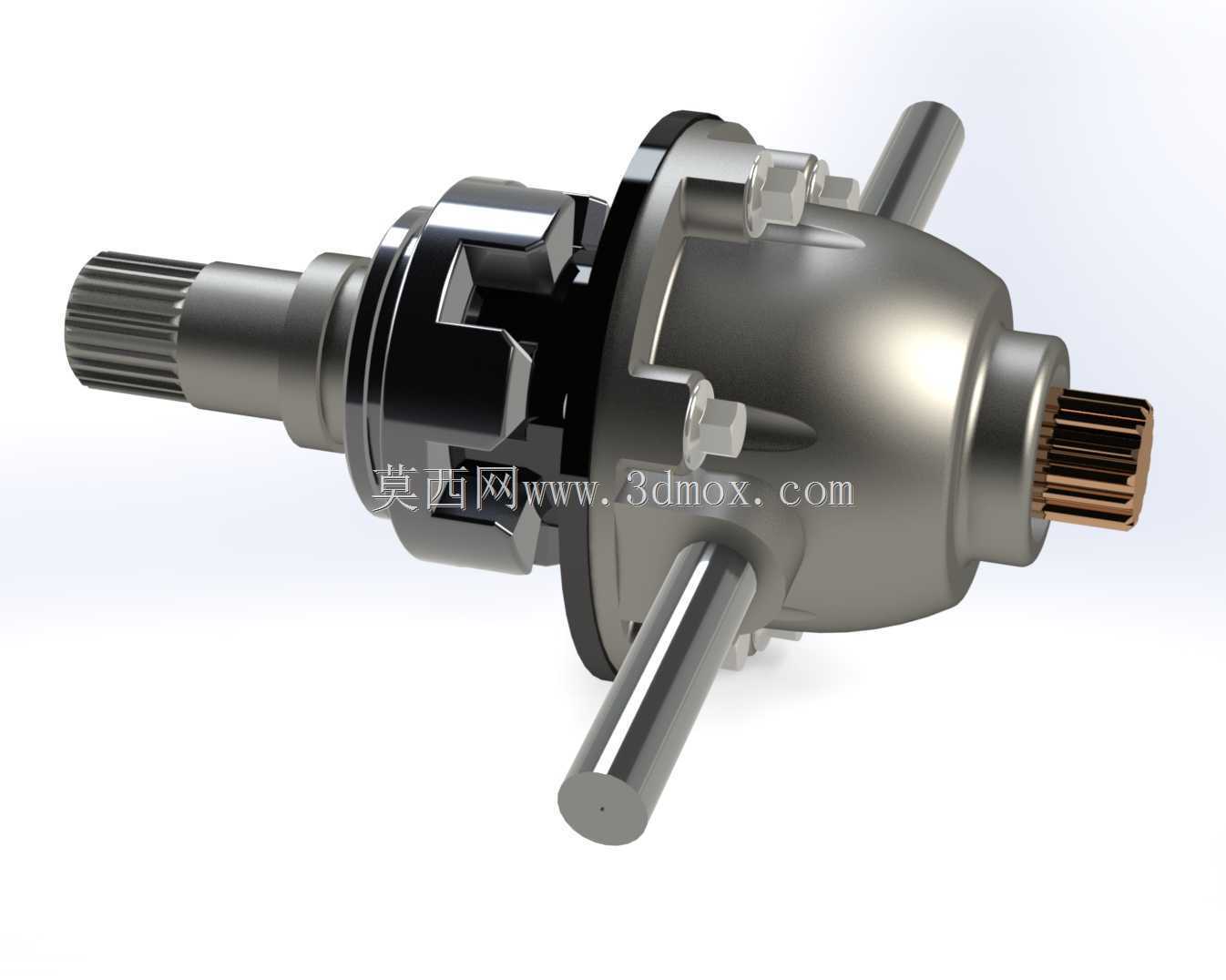

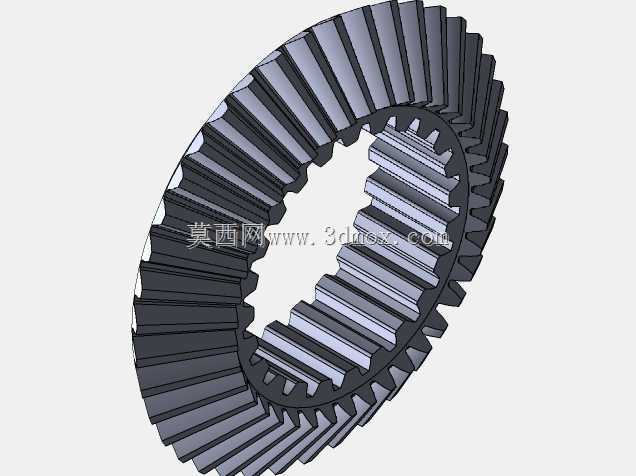

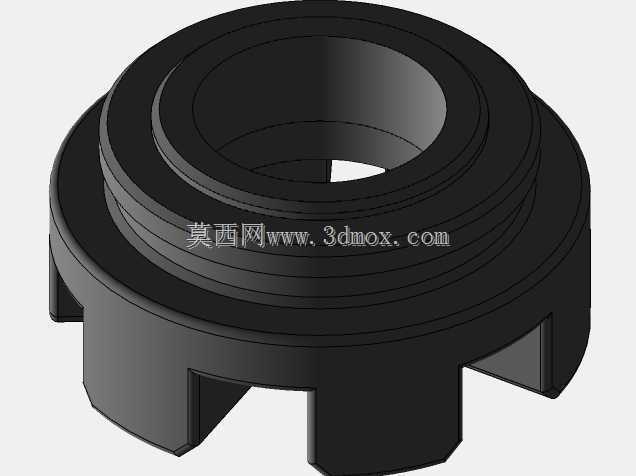

  差速器作为汽车传动系统的核心功能部件,主要布置在驱动桥的动力输出终端,承担着两侧驱动轮转速差调节的核心作用,在车辆转弯、颠簸路面行驶、两侧车轮附着条件不一致的工况下,能够自动分配两侧半轴的输出转速,避免轮胎拖滑磨损,保障车辆行驶的操控稳定性与通过性。该差速齿轮箱总成的整体结构围绕行星齿轮差速原理搭建,核心包含差速器壳体、十字行星齿轮轴、四个锥形行星齿轮、两个匹配的半轴锥形齿轮、两端动力输出花键轴、主减速器从动齿轮连接法兰位,所有传动啮合齿面均按照等速共轭曲面参数设计,保障动力传递过程中啮合平稳,冲击载荷均匀分布在齿面接触区域。

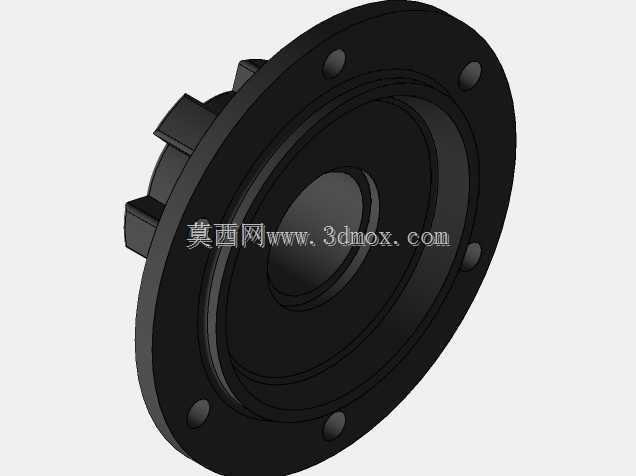

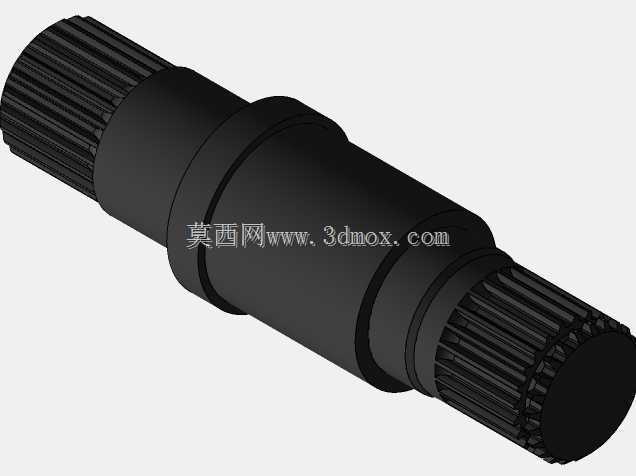

  从安装边界来看,该差速器总成的轴向总长度适配常规横置前驱车型的驱动桥安装空间,两端输出花键轴采用标准渐开线花键参数,可直接与等速万向节的内花键套配合装配,差速器壳体上的主减连接止口尺寸匹配对应主减速器从动齿轮的安装定位基准,壳体外周的轴承安装位适配标准圆锥滚子轴承,可直接装入驱动桥桥壳的轴承座孔内,无需额外加工适配结构。设计过程中优先考虑了差速工况下的齿轮受力分布,行星齿轮与半轴齿轮的啮合间隙控制在合理公差范围内,既避免间隙过大导致传动冲击异响,也防止间隙过小造成热态下齿轮卡滞;十字行星齿轮轴与差速器壳体的配合采用过盈定位加锁紧销固定的结构,能够承受大扭矩输出工况下的剪切载荷,避免行星齿轮轴在极限工况下发生窜动脱出。

  壳体外部的紧固螺栓采用对称均布设计,螺栓预紧力按照传动扭矩的1.5倍安全系数核算,保障壳体合箱面在冲击载荷下不会出现分离渗油的问题;两端输出轴的轴肩位置设计有油封安装位,适配标准骨架油封,可有效防止桥壳内的润滑油泄漏,同时阻挡外部泥沙粉尘进入差速器内部造成齿面磨粒磨损。在实际应用场景中,该结构可覆盖家用轿车、城市SUV等常规乘用车型的前驱或四驱系统后驱动桥的差速功能需求,齿轮参数设计兼顾了城市铺装路面行驶的静音性与非铺装路面的抗冲击能力,齿面接触强度按照额定输出扭矩的2倍安全系数校核,能够满足急加速、紧急制动等极限工况下的载荷传递要求。

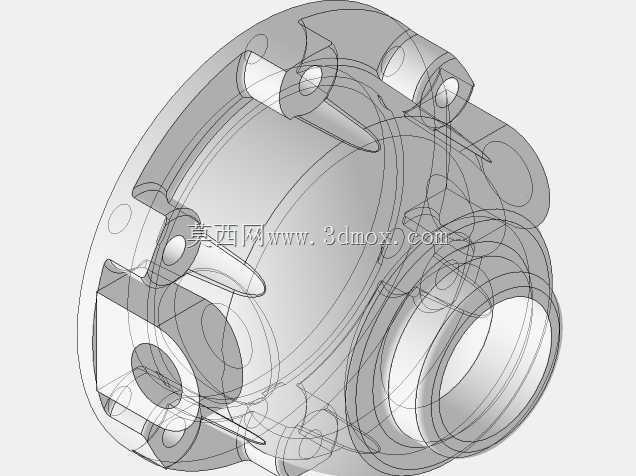

  结构建模过程中对所有运动部件的干涉情况做了全行程校验,行星齿轮在十字轴上的自转行程、半轴齿轮与行星齿轮的啮合行程均无运动干涉,差速器壳体的内部型腔做了润滑油导流结构设计,车辆行驶过程中齿轮搅动的润滑油可通过型腔导流槽直接进入行星齿轮与十字轴的配合面、齿轮啮合面,保障各运动副在高转速工况下的充分润滑,降低摩擦损耗与工作温升。从装配工艺角度来看,整个差速器总成的装配顺序遵循从内到外的层级逻辑,先将十字轴压入差速器左半壳的定位孔,依次装入行星齿轮与行星齿轮垫片,再装入两侧半轴齿轮与半轴垫片,合装右半壳后对称拧紧紧固螺栓,最后压装两端输出花键轴与轴承位,整个装配过程无特殊工艺要求,适配常规汽车传动部件的装配产线流程,无需定制专用工装即可完成总装作业。
