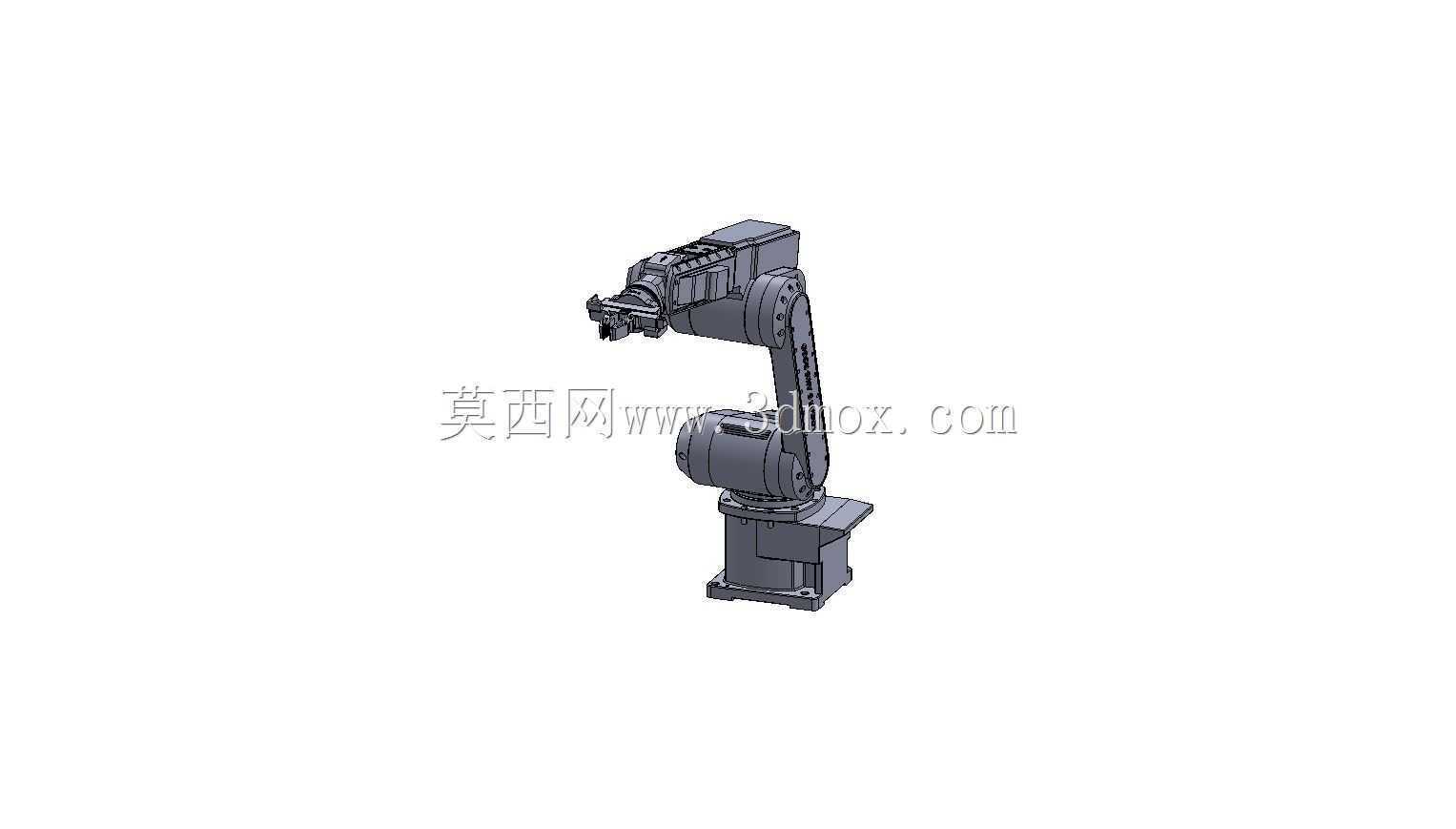

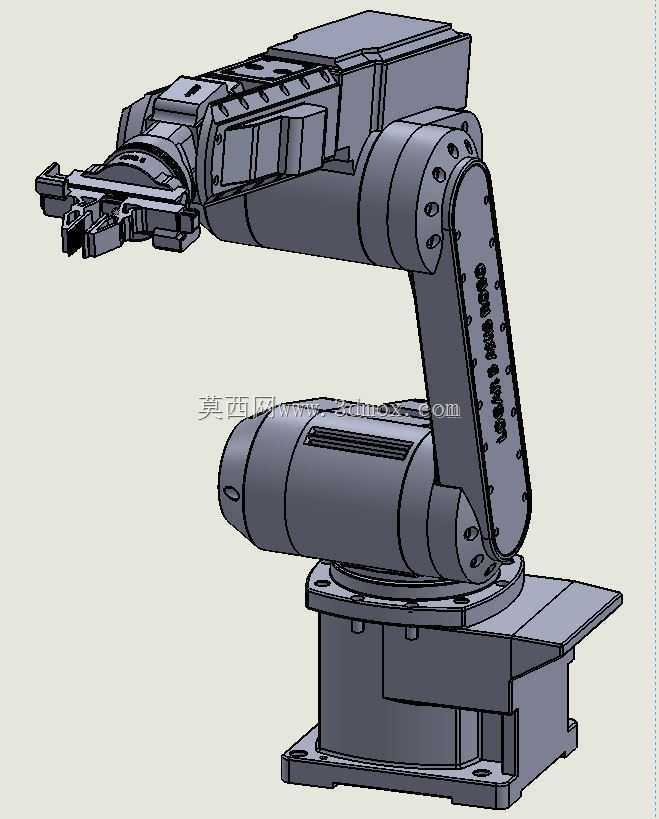

五轴铰接式工业机械臂结构设计

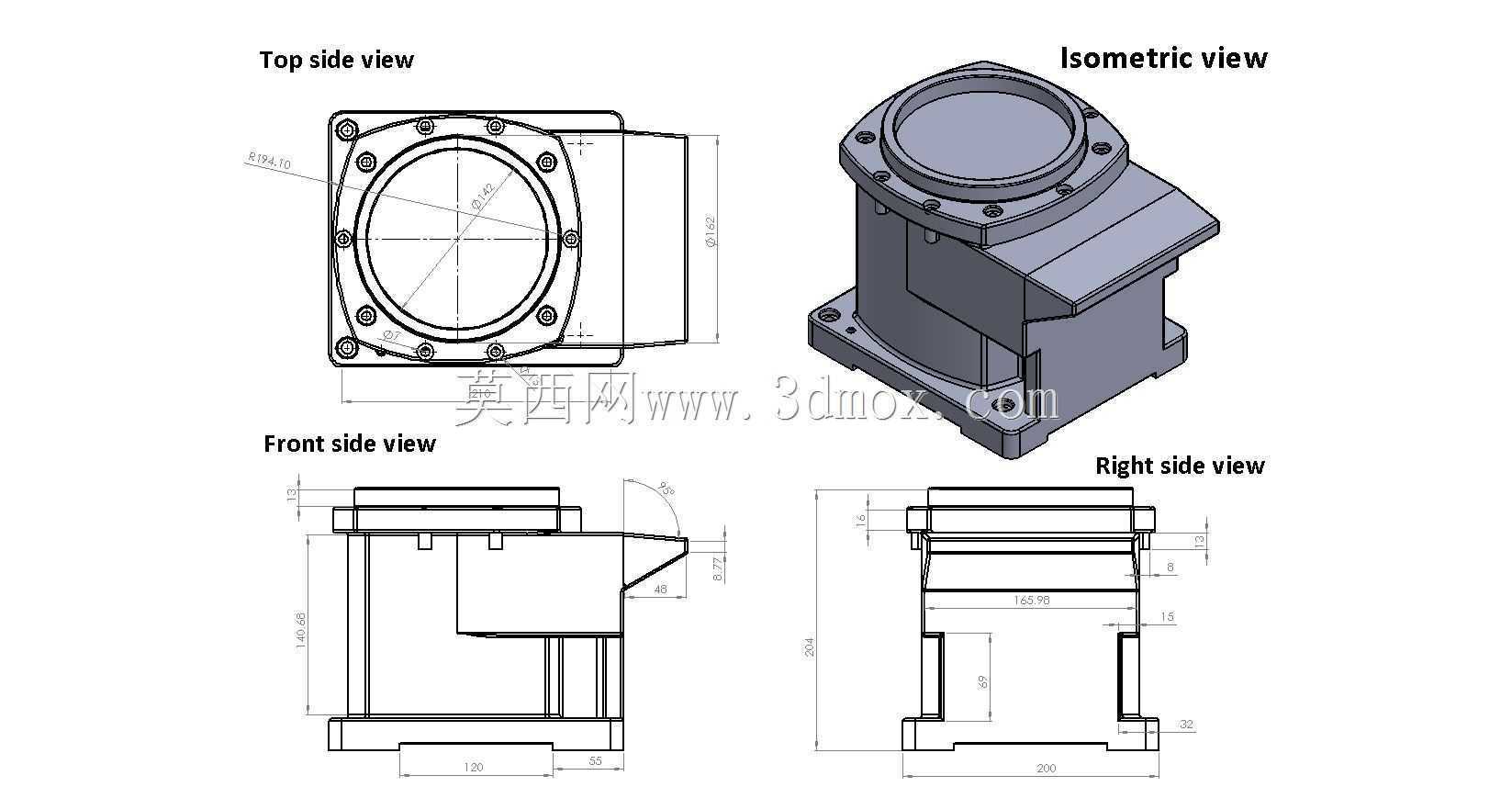

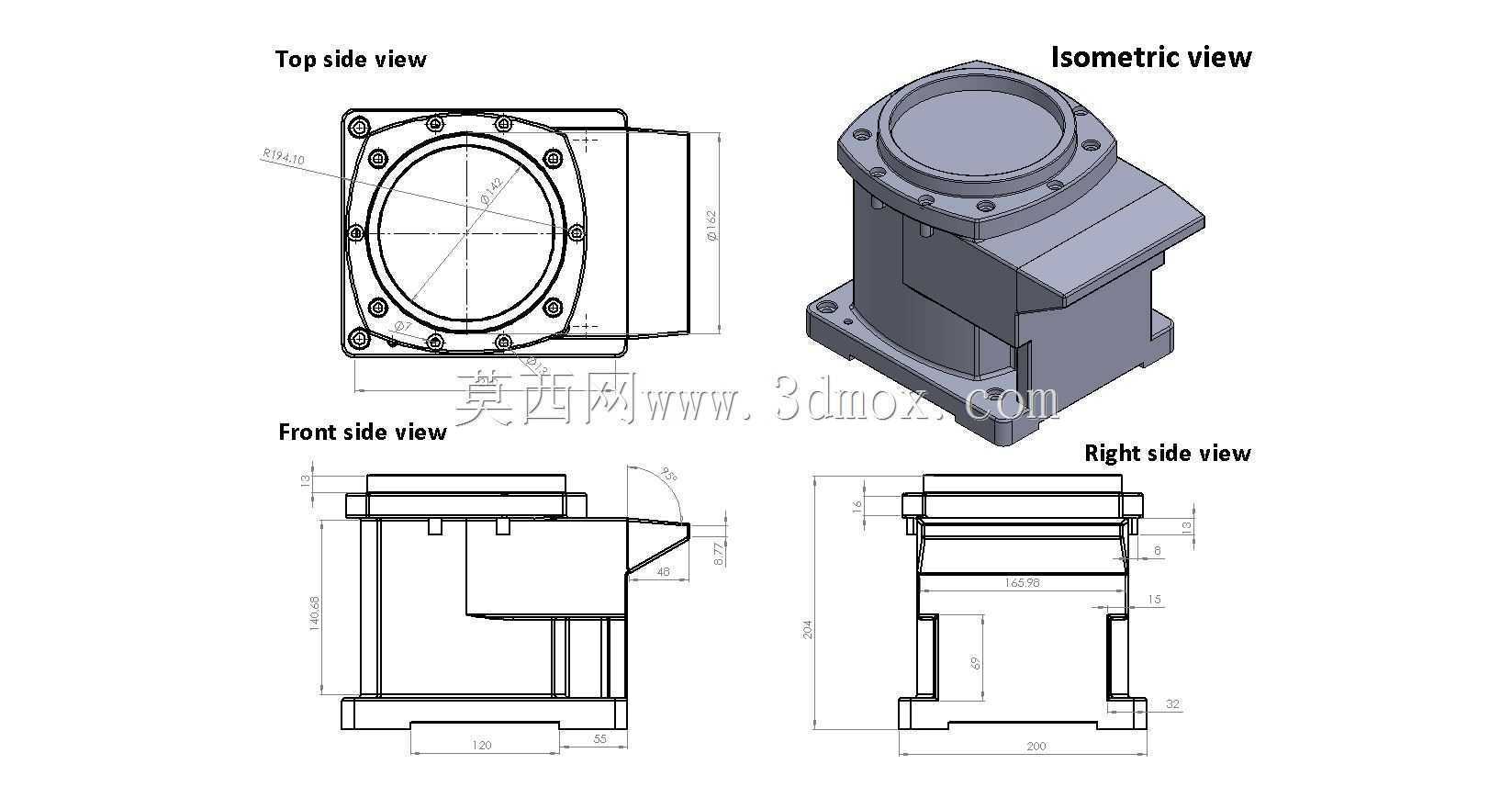

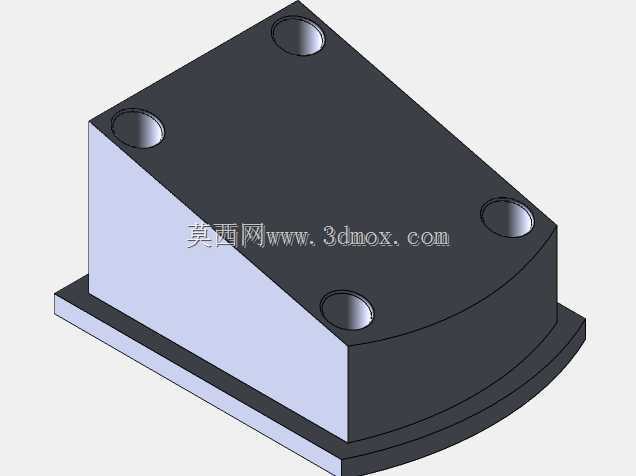

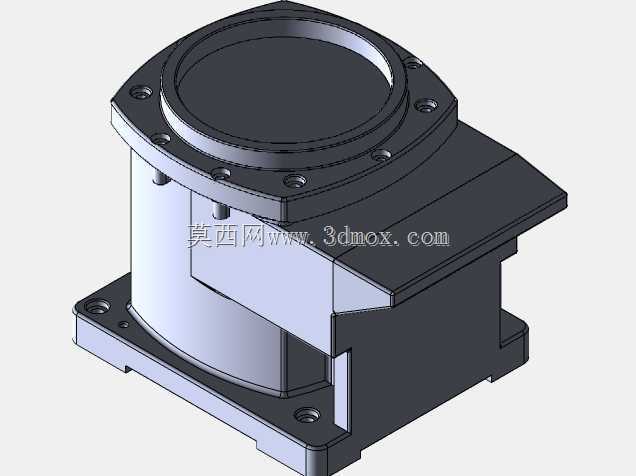

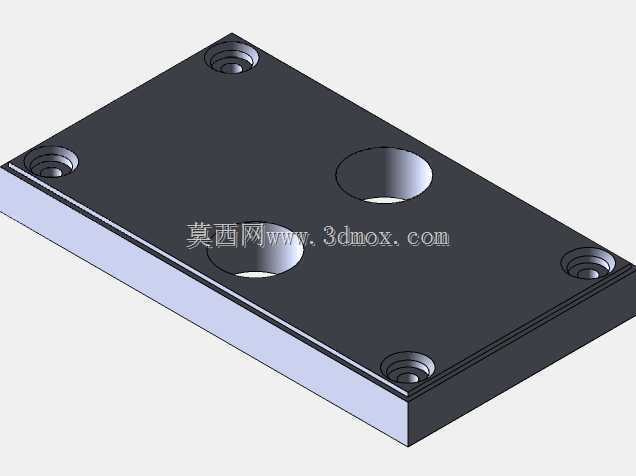

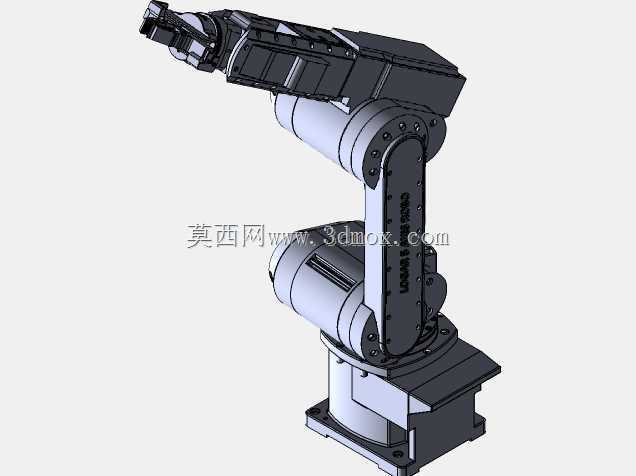

　　这款五轴铰接式机械臂的结构设计，核心围绕中小负载装配场景的实际作业需求展开，在关节自由度配置上做了针对性的取舍，没有盲目追求冗余轴数，五个旋转轴的排布完全覆盖3C电子小件装配、小型零部件上下料、工位间精准转运这类常见作业的姿态需求，相比六轴机型减少了冗余自由度带来的控制复杂度与结构冗余，在适配目标场景的前提下有效压缩了本体自重与安装占用空间。从结构布局来看，底座采用方形安装法兰设计，安装面预留了标准的螺栓固定孔位，可直接固定在生产线工位台架、地面预埋基座或者移动AGV搭载平台上，安装边界的孔位间距符合通用工业机械臂的安装规范，不需要额外做定制转接板就能完成现场固定，底座内部预留了伺服电机、谐波减速器的安装腔体，走线孔位沿着关节旋转中心排布，避免关节回转过程中出现线缆拉扯、磨损的问题，同时也减少了外部走线带来的积尘、干涉风险。

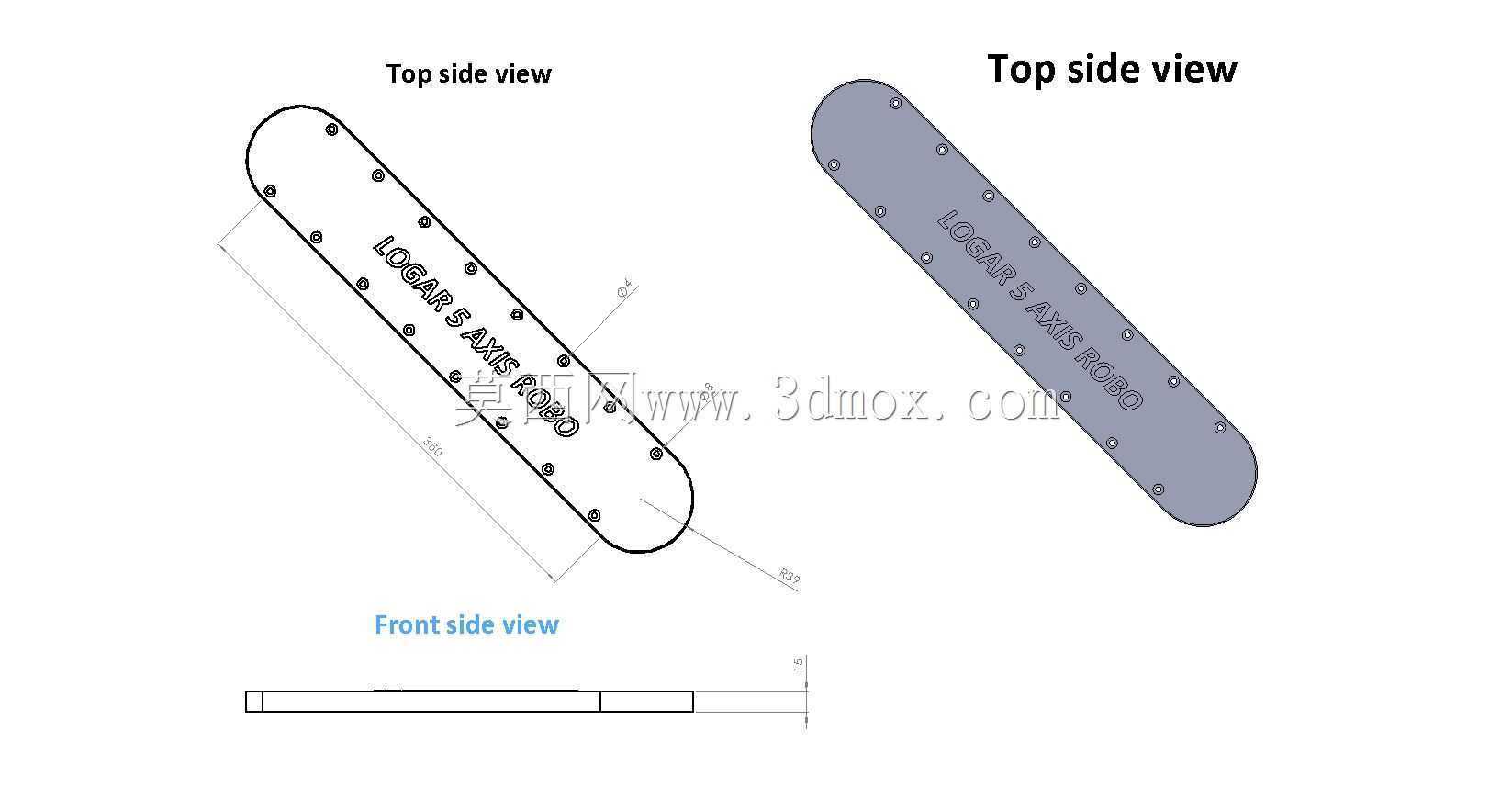

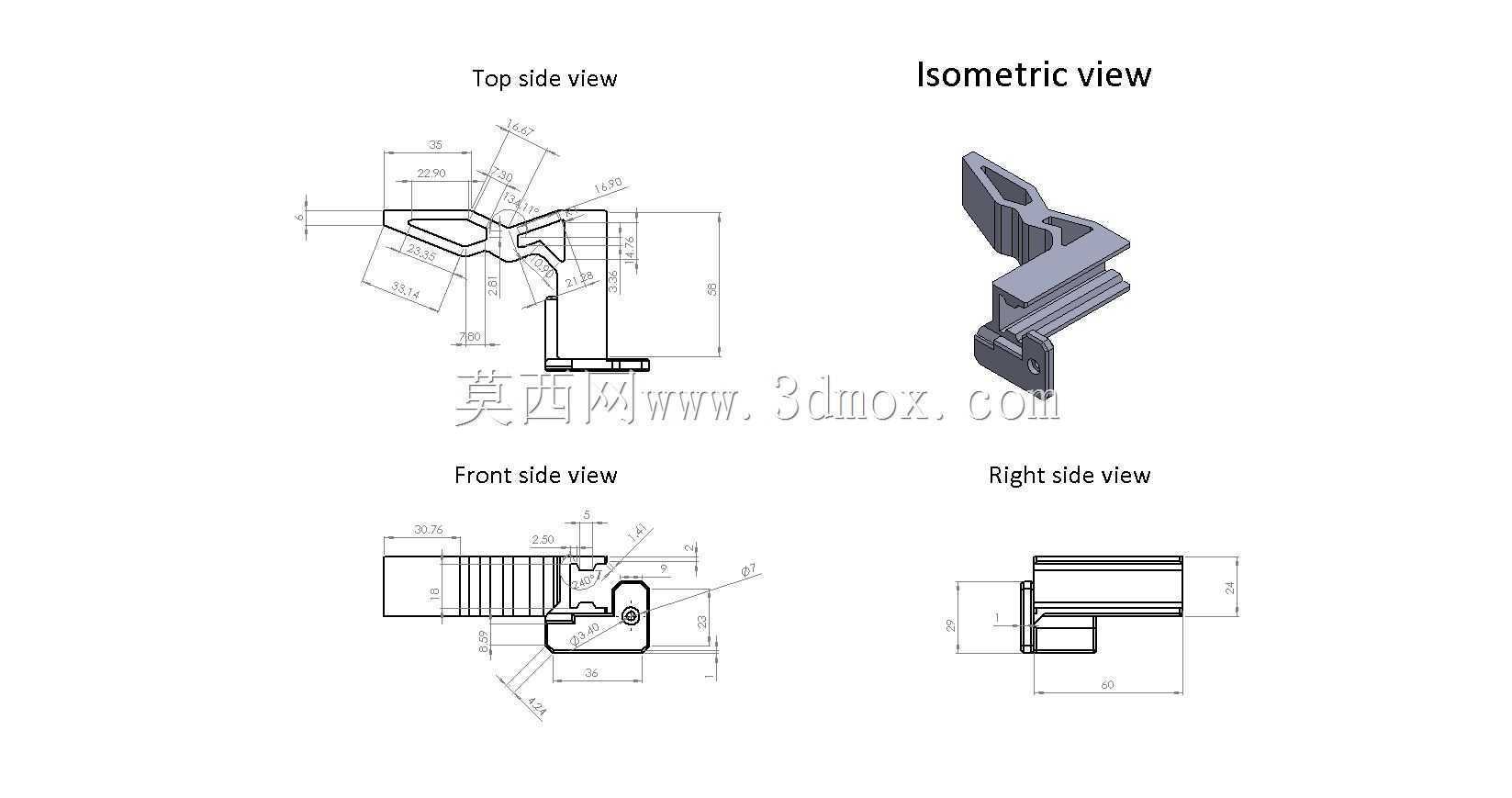

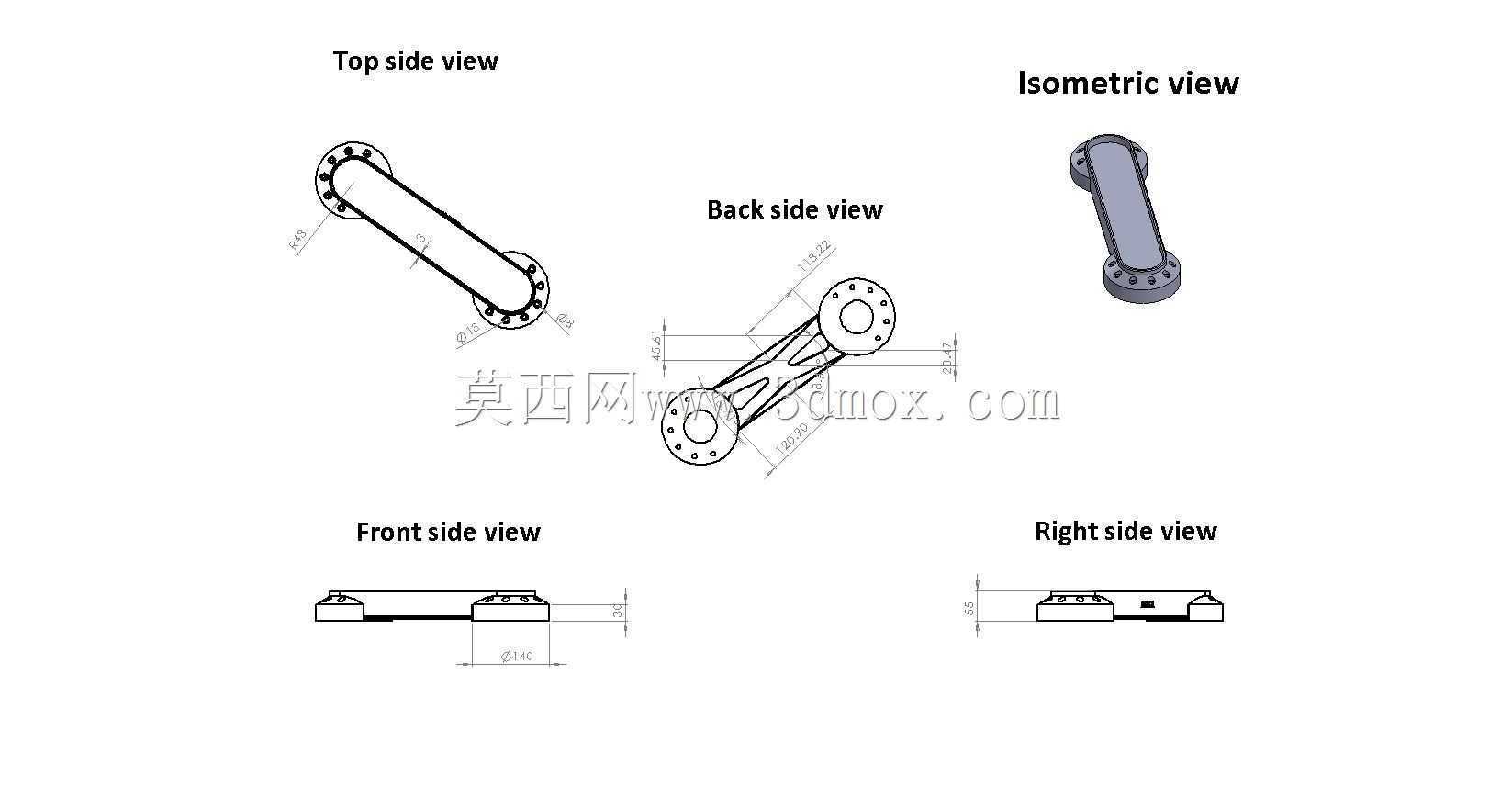

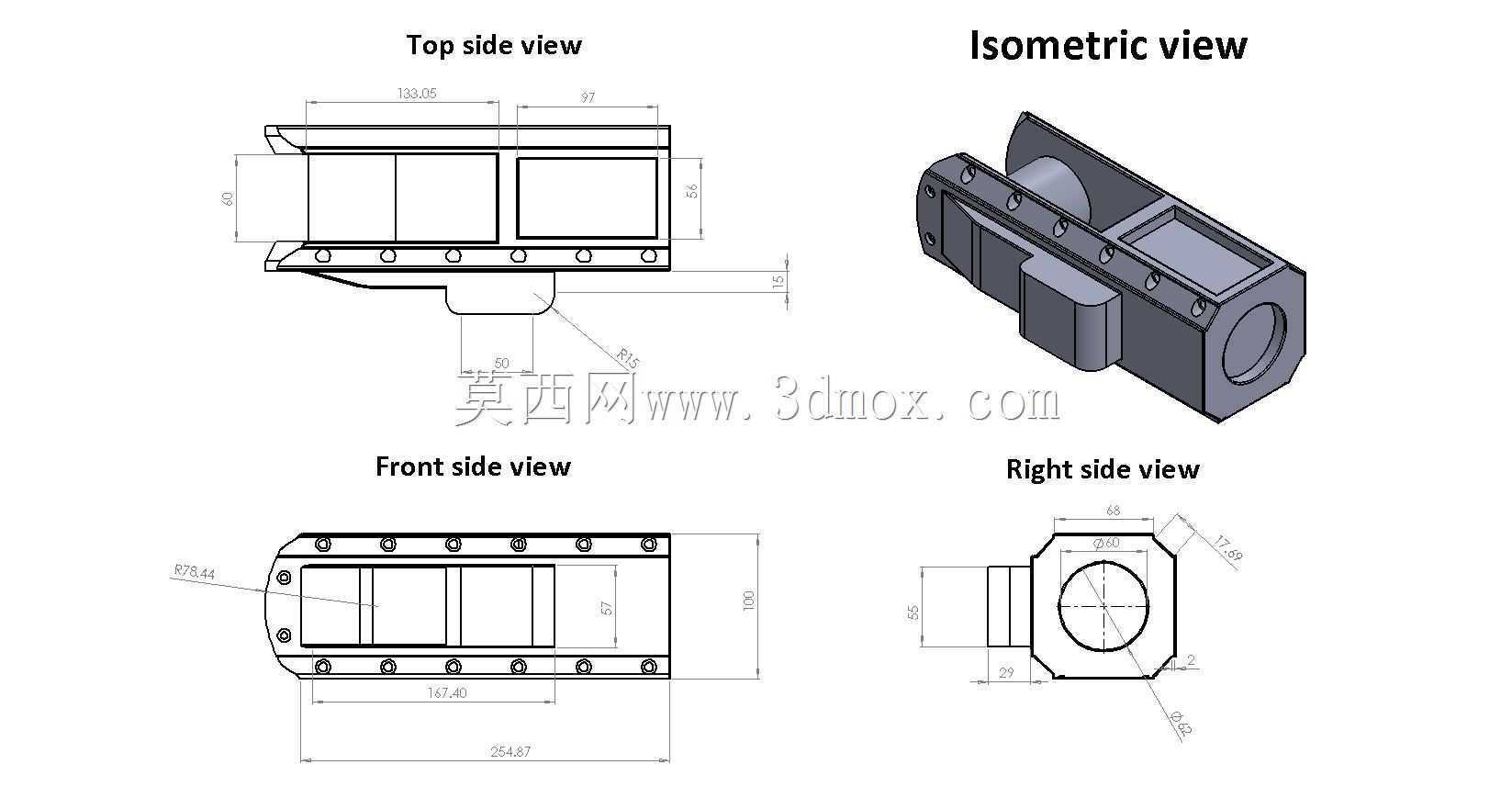

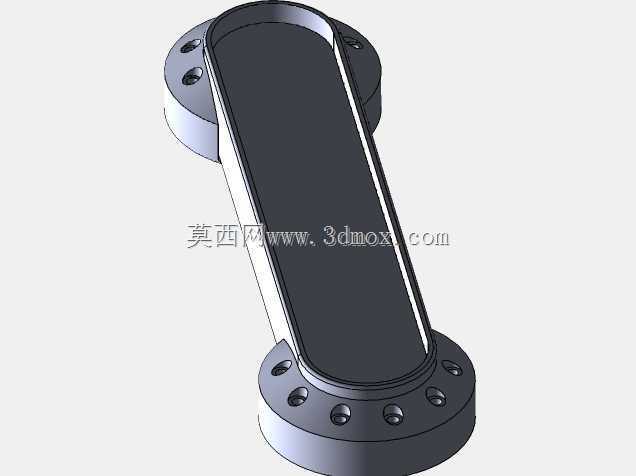

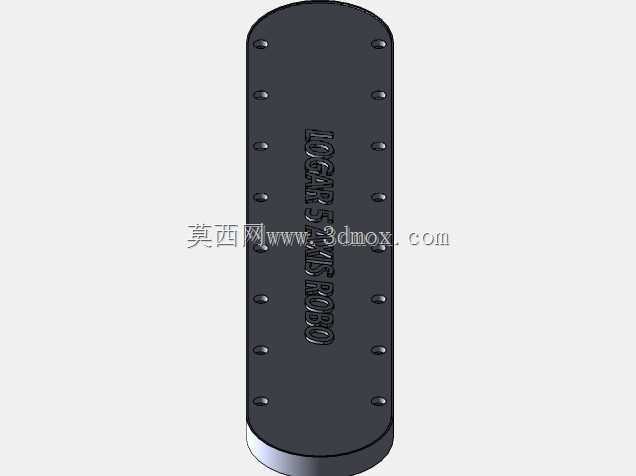

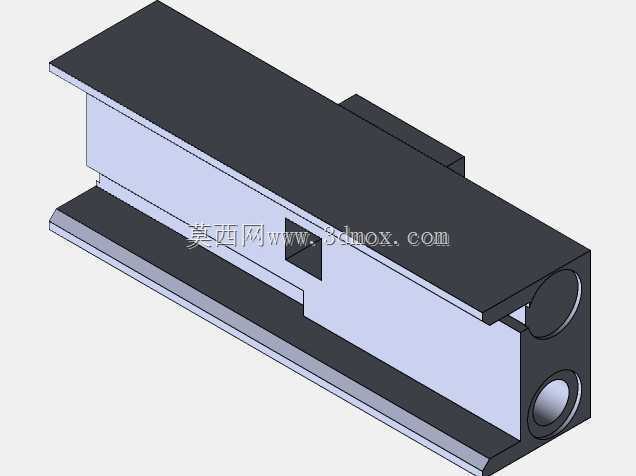

　　大臂与小臂的结构采用等强度设计思路，臂体的壁厚根据受力仿真结果做了差异化处理，靠近关节连接的位置壁厚适当增加，承受弯矩较小的中段做了轻量化的结构优化，在保证整体结构刚性、满足额定负载下末端形变控制要求的前提下，尽可能降低臂体自身重量，以此提升关节驱动的响应速度，降低运动过程中的惯性冲击。末端执行器的连接法兰采用标准接口设计，可快速适配夹爪、真空吸盘、小型焊枪、涂胶头等不同作业工具，法兰端面的定位销孔与安装螺孔符合通用工业末端执行器的安装标准，更换工具时不需要重新做复杂的转接结构设计，能够快速切换不同作业工序。

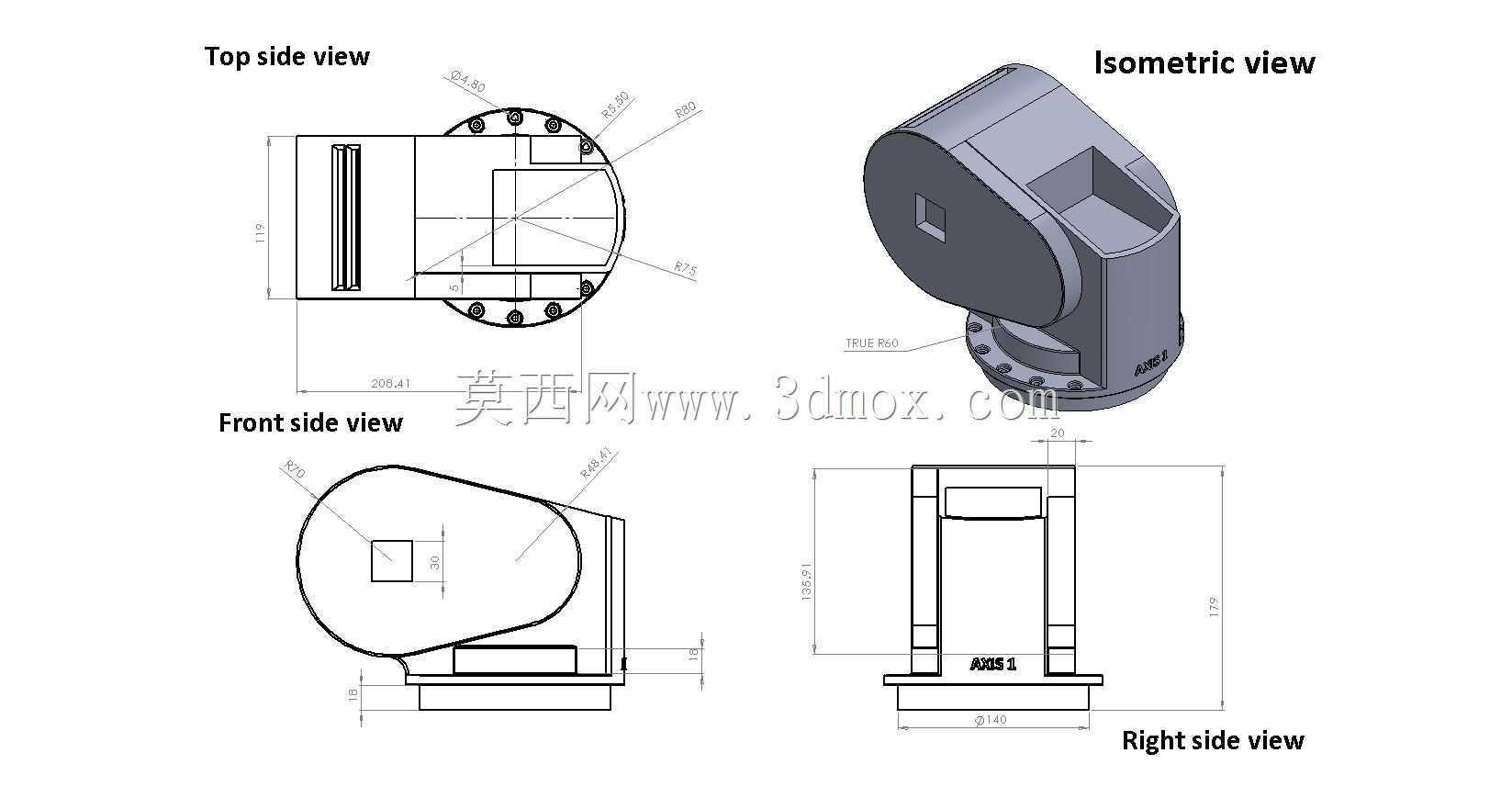

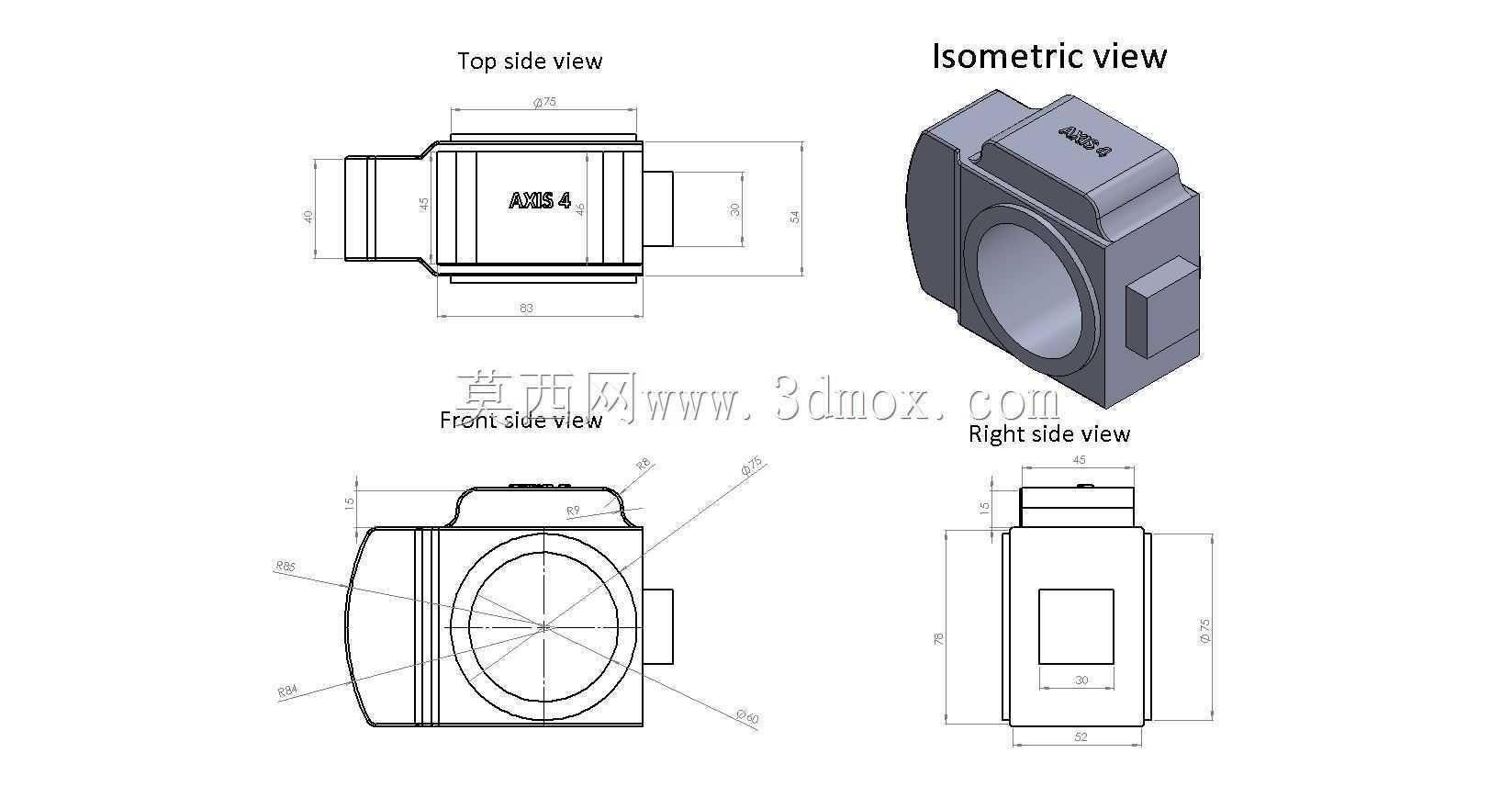

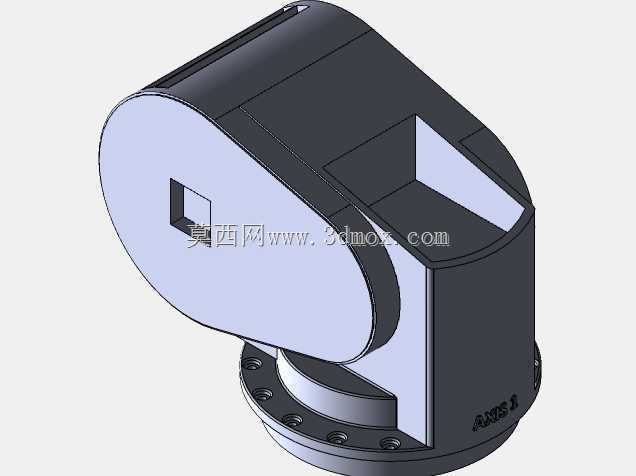

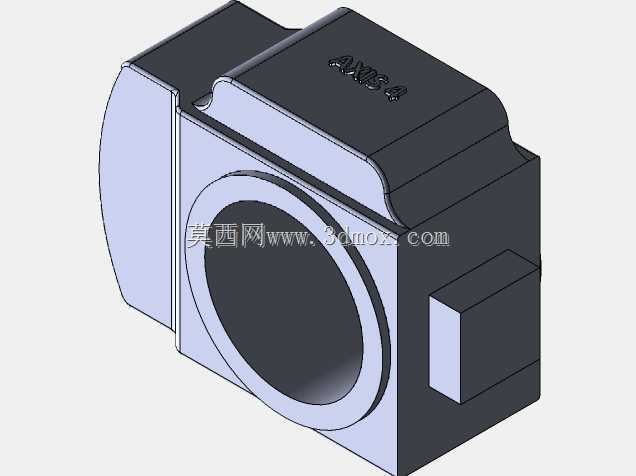

　　关节部位的密封结构做了适配工业车间环境的设计，转轴位置采用迷宫密封加密封圈的组合结构，可阻挡车间内的金属碎屑、粉尘、切削液飞溅进入关节内部，延长减速器与轴承的使用寿命，日常维护时只需要定期在注油孔补充润滑脂即可，不需要频繁拆解关节结构。在运动范围设计上，腰部回转关节可实现接近整周的旋转覆盖，大臂俯仰关节的摆动范围适配常见工位的高低落差需求，小臂俯仰与腕部两个旋转轴的组合，可让末端工具在作业范围内实现任意角度的姿态调整，即使是工件侧面、倾斜面的装配作业也能顺利到达，不会出现姿态死点。

　　这款机械臂的负载能力定位在小型作业场景，额定负载下的重复定位精度可满足精密装配的公差要求，相比同负载级别的直角坐标机器人，它的占地面积更小，动作灵活性更高，可在狭小的工位空间内完成复杂的轨迹动作，适合布置在密集排布的生产线上，不会占用过多的工位通道空间。从结构建模的细节来看，所有关节的连接部位都预留了轴承安装位、电机编码器的安装空间，线缆的走线路径在模型中做了完整的预留，包括关节内部的过线孔、臂体内部的走线槽，实际生产制造时可直接按照模型的结构进行加工，不需要二次调整走线布局，臂体的外观曲面做了圆滑过渡处理，没有尖锐的棱角，避免作业过程中剐蹭操作人员或者周边设备，同时也减少了积尘的死角，方便日常清洁维护。
