多摩川TRE系列60W直流伺服电机编码器结构

　　在自动化产线的精密定位工位、小型数控设备的进给轴驱动、电子制造装备的物料移送模组里，这类集成编码器的直流伺服部件是核心执行单元，区别于开环步进驱动，它能实时反馈转子位置与转速，实现闭环控制下的高精度动作输出。本次呈现的多摩川TRE系列60W规格伺服单元，在结构设计上充分考虑了小型设备的安装空间限制，输出轴采用标准圆柱轴伸搭配键槽结构，可直接与同步轮、联轴器、小型丝杠副进行连接，轴伸端的法兰安装面为方形带安装孔结构，四个安装孔呈对称分布，能直接适配常见的40mm、60mm规格安装座，不需要额外做转接板设计，能大幅缩短设备装配的调试周期。

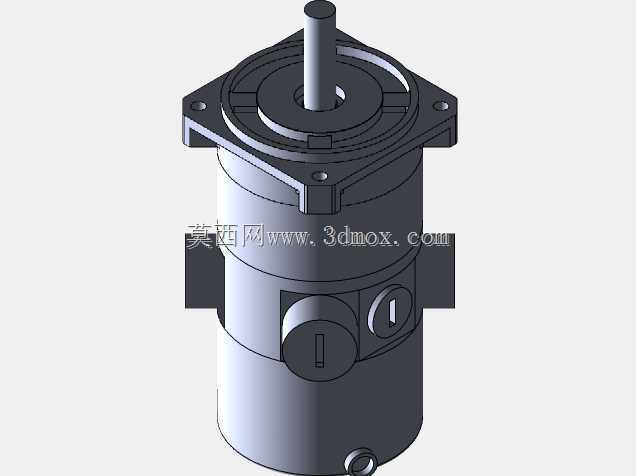

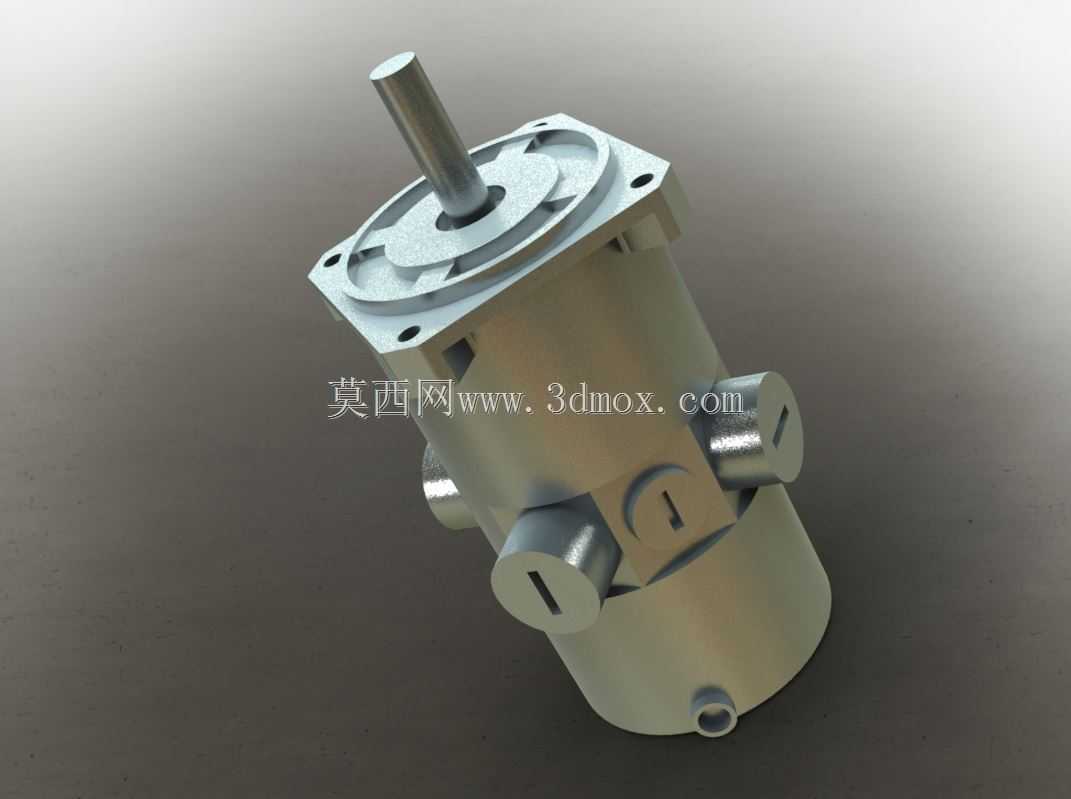

　　从结构布局来看，编码器部分集成在电机尾端，和电机本体做了一体化密封设计，侧面预留的两个航空插头接口，分别对应动力供电与编码器信号输出，接口处做了防松卡扣结构，在设备运行产生持续振动的工况下，也能避免接头松脱导致的信号中断问题。电机本体的外壳采用圆柱型铝合金壳体，表面做了硬质阳极氧化处理，既可以保证结构强度，又能提升散热效率，60W的功率规格刚好适配小型自动化设备的轻载驱动场景，比如桌面型点胶机的Z轴驱动、小型分拣设备的摆臂驱动、实验室精密检测仪器的试样移送机构，这类场景不需要太大的输出扭矩，但对转速稳定性、位置控制精度有较高要求，这款集成编码器的伺服单元刚好匹配这类需求。

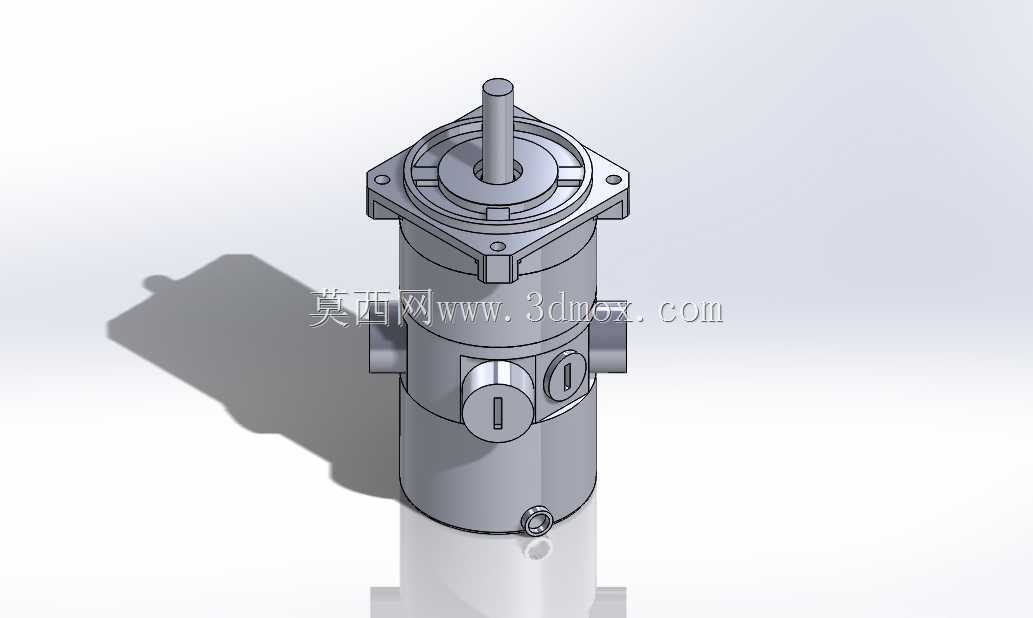

　　在建模过程中，对安装边界的尺寸做了精准还原：法兰安装面的定位止口尺寸、输出轴的直径与伸出长度、侧面接线插头的突出高度、尾部编码器端的外圆直径，都按照实际产品的装配公差做了对应设计，结构工程师在做整机布局时，可以直接调用这个模型做干涉检查，不需要反复测绘实物。比如在做桌面型自动化设备的布局时，要考虑电机安装后和周围走线槽、传感器安装位的空间距离，这个模型里把接线插头的旋转空间、安装螺丝的操作空间都做了预留，能直接导入装配体里做布局验证，避免后期加工装配时出现空间干涉。

　　另外，电机本体上的密封槽、固定螺丝孔位、油封安装位这些细节结构都做了还原，不仅能用于整机的布局设计，也能作为同类伺服产品结构设计的参考，比如做同功率段定制伺服的结构开发时，可以参考这款产品的编码器集成方式、安装法兰的尺寸配比、散热筋的布局逻辑，平衡结构强度、散热性能与安装便利性。在实际工况应用中，这类带编码器的直流伺服可以实现0.01度级的定位精度，转速波动控制在±0.2%以内，适配3000rpm以内的额定转速需求，在小型机械手的关节驱动、包装设备的标签送进机构、医疗检测设备的试剂推送机构里都有广泛应用，建模时还原的细节结构，能帮助选型工程师快速判断这款产品是否适配自己的设备安装空间，不需要单独查找二维图纸核对尺寸，提升选型与设计的效率。
