带减速结构直流伺服驱动电机三维结构

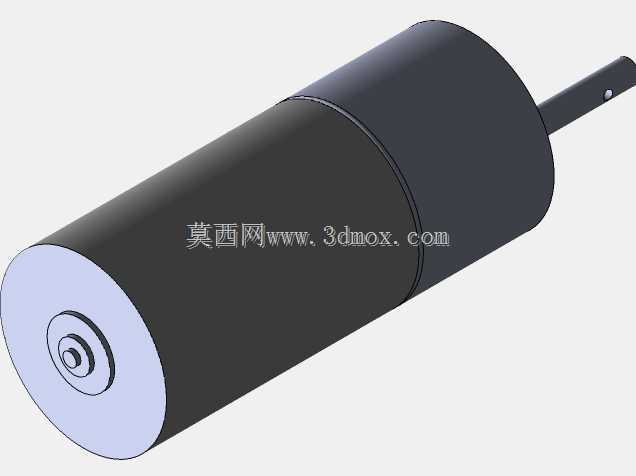

　　在小型自动化设备的动力选型环节，这类集成减速结构的直流伺服电机是很常见的执行元件，日常做非标设备结构设计时，经常会碰到需要小体积大扭矩低速输出的场景，比如桌面级送料机构、小型云台传动、教学类开源硬件动力单元、小型传送带驱动工位，这类场景对安装空间限制大，又需要稳定的转速反馈，普通开环直流电机很难满足低速扭矩和位置控制的需求，这款集成式的结构刚好适配这类应用场景。从结构设计逻辑来看，这款电机采用同轴直连的减速集成布局，动力段和减速段做了一体化的外壳设计，没有额外的连接法兰凸缘，整体是规则的圆柱外形，在做安装位设计的时候，只需要预留对应直径的圆柱腔体或者环抱式安装座即可，不需要额外加工复杂的对接止口，能大幅缩小安装占用的空间。输出轴采用单出轴的D型轴截面设计，和联轴器、同步带轮、负载端连接件配合的时候，不需要额外加工键槽就能传递额定扭矩，避免了小直径轴加工键槽带来的应力集中问题，也能降低配套连接件的加工难度，做小型机构的时候，用顶丝直接锁紧在D型切面上就能满足传动需求，装配效率很高。

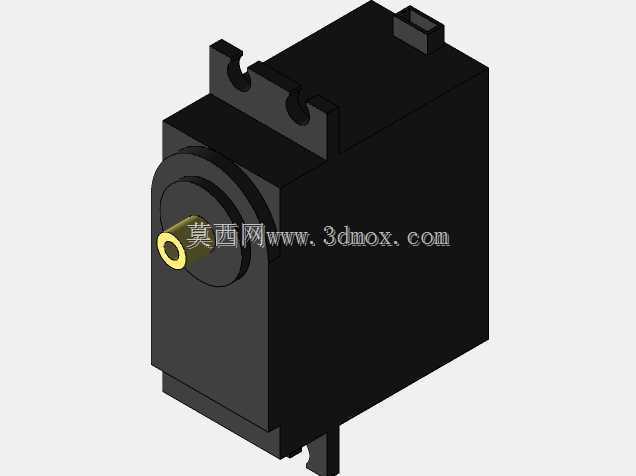

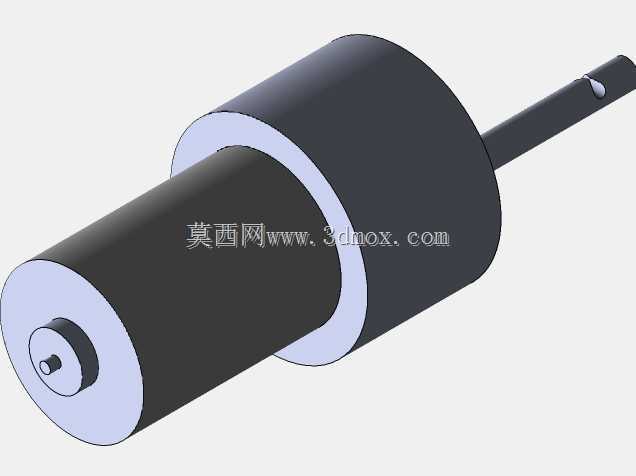

　　从功能特性上区分，这款结构里包含两类动力参数的单元，一类是高扭矩直流动力单元，额定输出扭矩能达到5kgf-cm，额定运行电流2A，空载最高转速200rpm，适合需要直接驱动低速负载的场景，比如小型物料推送、转盘工位驱动，这类场景不需要额外加减速机构，直接通过电机自带的减速结构就能达到需要的输出转速，减少传动链的间隙；另一类是反馈型伺服动力单元，额定输出扭矩1kgf-cm，自带位置反馈回路，控制精度更高，适合需要精准位置控制的小负载场景，比如小型机械臂关节、阀门开度控制、视觉检测工位的角度调整，搭配常用的开源驱动板就能实现闭环控制，不需要额外加装编码器，简化了外围电路的设计。做三维建模的时候，这款结构的细节处理很贴合实际加工需求，外壳的两段式对接处做了止口定位结构，装配的时候能保证两段壳体的同轴度，避免输出轴和内部转子出现偏心卡滞的问题；尾部的端盖和壳体之间做了定位台阶，端盖上的轴承安装孔和壳体的内腔同轴度公差能控制在合理范围，保证转子转动的时候没有径向窜动。输出轴的伸出长度做了合理的预留，既可以直接安装负载轮，也可以搭配微型联轴器连接外部丝杆、传动轴等部件，轴端的倒角处理方便装配的时候顺利穿入连接件的内孔，不会刮伤配合面。

　　在实际选型做安装边界校核的时候，需要注意整体圆柱外壳的直径尺寸，环抱式安装座的内孔公差建议选H7级配合，过松会导致电机运行时出现振动异响，过紧会压伤外壳甚至导致内部定子变形；输出轴的径向负载不要超过额定值，因为这类小型减速电机的输出轴轴承承载能力有限，过大的径向力会缩短轴承使用寿命，甚至导致减速齿轮崩齿。如果是用在垂直升降的小负载场景，需要注意断电自锁的问题，这款电机本身不带自锁结构，垂直安装的时候需要额外加抱闸机构或者配重，避免断电后负载下滑。另外在做布线设计的时候，电机的引线从尾部端盖引出，预留的出线位置要避开安装座的固定结构，避免压线导致绝缘层破损。这类集成式电机的结构设计，核心是在有限的体积内平衡扭矩输出和控制精度，没有多余的外置结构，整体外形规整，不管是做嵌入式安装还是外露式安装都能适配设备的外观设计，不会出现突兀的凸起结构。在做三维装配的时候，要注意内部齿轮减速组的配合间隙，建模的时候预留合理的齿轮侧隙，避免实际加工装配后出现齿轮卡滞或者传动噪音过大的问题；转子和定子之间的气隙要均匀，不然会导致电机运行时扭矩波动大，电流不稳定。

　　很多新手工程师做这类小型设备选型的时候，容易只看扭矩参数忽略安装边界，比如预留的安装长度不够，导致电机尾部和设备内部的其他部件干涉，或者输出轴的长度和连接件不匹配，需要额外加工轴套，这款结构的轴向尺寸做了紧凑化设计，动力段和减速段的长度比例经过优化，在保证减速比的前提下尽可能缩短了整体轴向长度，适合安装空间狭长的场景。另外，外壳的表面做了哑光处理的设计，既可以提升散热面积，也能避免金属外壳反光，在一些有视觉检测的工位上不会因为外壳反光影响视觉成像效果。端盖的固定螺丝采用内六角沉头设计，螺丝头部不会突出端盖表面，安装的时候不会和相邻部件产生干涉，沉头孔的深度也做了合理设计，不会因为螺丝拧入过深顶到内部的绕组。
