9g微型舵机式伺服执行构件三维结构

　　在航模、小型桌面机器人、教育类创客项目以及轻载自动化执行场景里，这类9g规格的微型伺服构件是出镜率极高的动力执行单元，很多刚接触小型机电结构设计的工程师，第一次做执行端选型时大概率会接触到这类部件。不同于大功率工业伺服的重载高精度定位需求，这类微型伺服的核心设计逻辑是在极小的体积与重量约束下，实现有限角度内的位置闭环控制，满足轻载场景下的角度调节需求。从结构设计来看，这类构件的外壳采用上下扣合的薄壁注塑结构，侧壁预留的安装凸耳是核心安装边界，两个安装孔的中心距、孔径都有通用的行业适配尺寸，能直接匹配绝大多数航模机身、小型机器人关节的预装位，不需要额外做转接件设计，这也是这类通用微型舵机能在创客圈、小批量原型制作领域普及的重要原因。

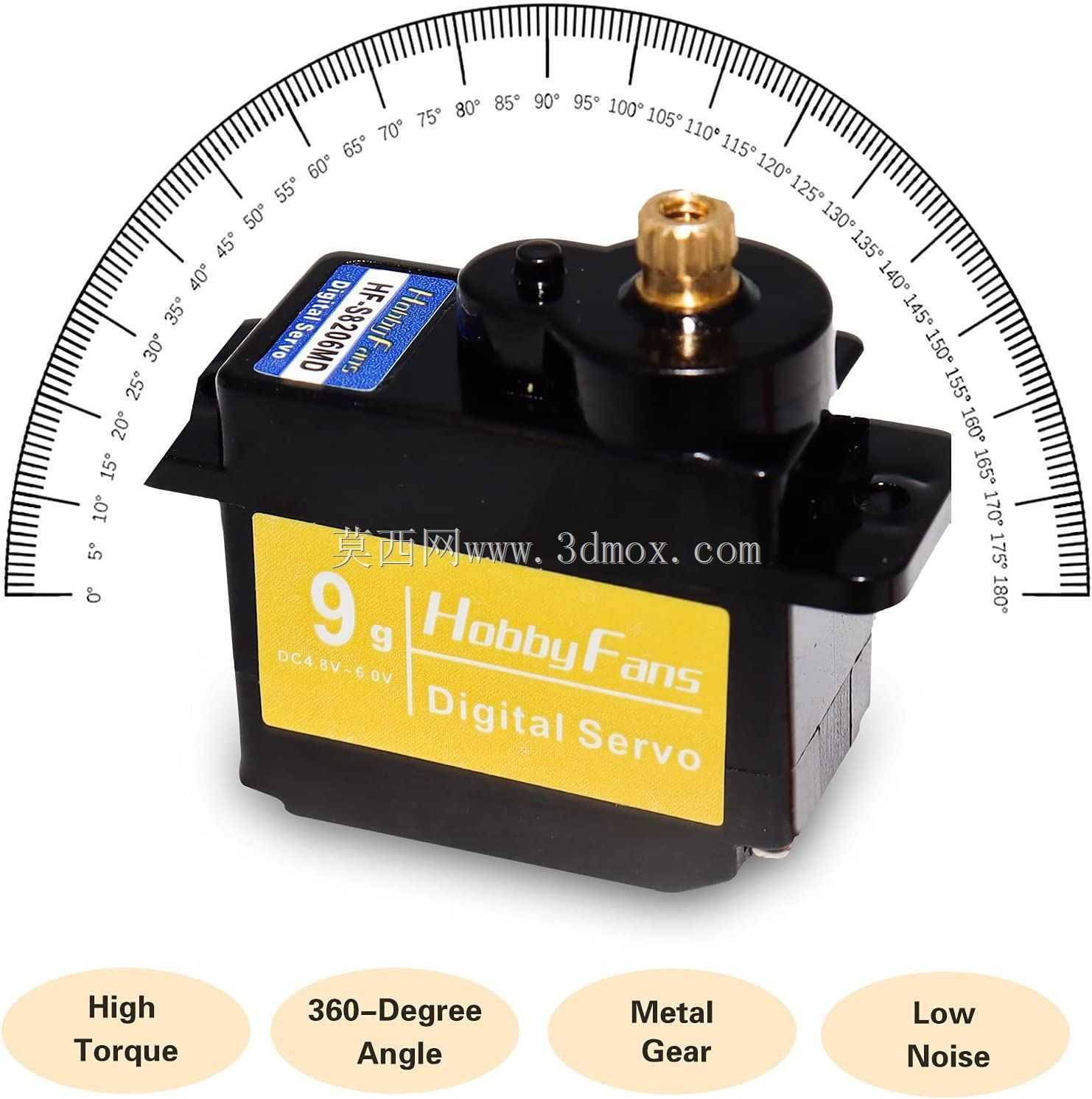

　　输出轴采用金属齿嵌件设计，相比纯塑料齿的同规格产品，能承受更大的瞬时冲击负载，避免堵转或者外力碰撞时打齿失效，输出轴顶端的齿形是标准的21T舵机齿规格，可以直接适配市面上通用的舵机摇臂、舵盘，不需要定制连接件，大幅降低选型后的适配成本。内部结构集成了直流驱动电机、减速齿轮组、位置反馈电位器以及控制电路，整体封装在紧凑的壳体内，外部只引出三根信号线，分别对应电源正、电源地以及PWM信号输入，控制逻辑简单，只需要给对应周期的PWM信号就能实现0到180度范围内的角度定位，部分同规格改型产品也能实现360度连续旋转，作为小型减速驱动电机使用。

　　实际应用场景里，这类微型伺服常用来做航模的舵面控制，比如固定翼航模的副翼、升降舵调节，小型多旋翼无人机的云台俯仰调节，也会用在桌面小型机械臂的关节驱动、智能小车的转向机构、教育类机器人的动作执行端，甚至很多小型自动开合的文创装置、智能家居的轻载风门调节里也能看到它的身影。做结构设计适配的时候，需要注意壳体的外形避让边界，除了安装凸耳的固定尺寸，壳体本身的长宽高尺寸要在安装位预留足够的空间，避免和周边结构件产生运动干涉，尤其是输出轴带摇臂转动的时候，摇臂的摆动半径范围内不能有遮挡，否则会导致舵机堵转，长时间堵转会直接烧毁内部驱动电路。

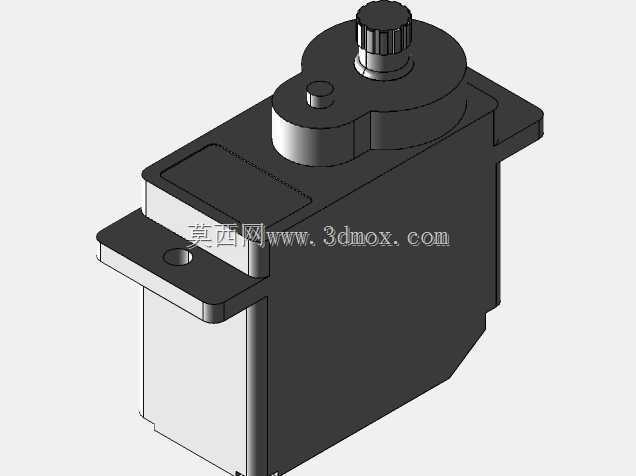

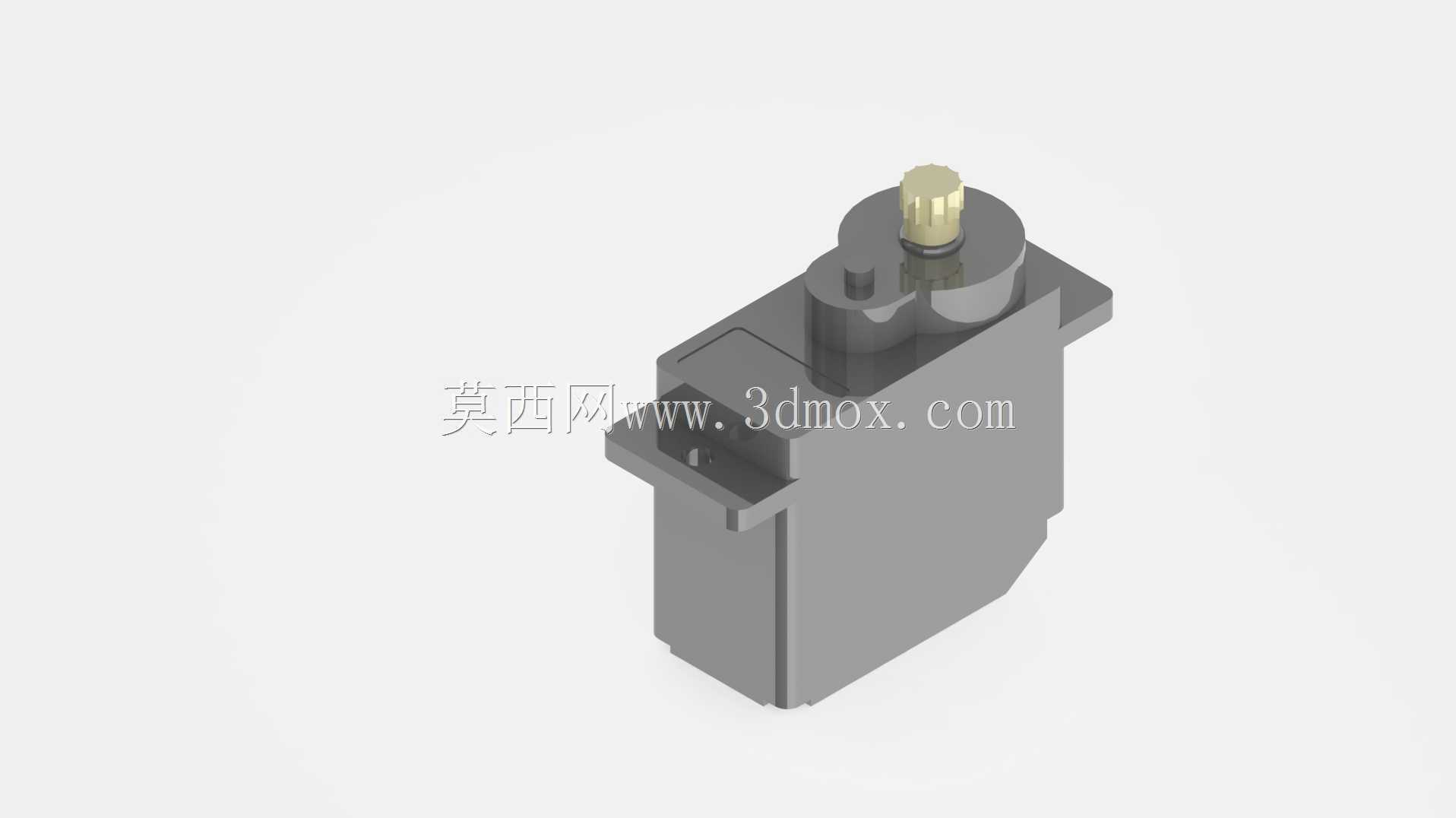

　　另外这类微型伺服的输出扭矩有限，选型的时候要核算负载端的扭矩需求，不要超负载使用，9g规格的舵机通常在4.8V供电下扭矩在1.5kg·cm左右，适合驱动百克级别的负载做角度调节，如果负载过大需要更换更大规格的舵机，或者额外增加减速机构。从建模角度来说，这个模型完整还原了壳体的分型线、安装凸耳的倒角、输出轴的齿形细节、侧面出线位的结构，做整机装配的时候可以直接用来做干涉检查，不需要再手动测绘结构，能大幅缩短原型设计阶段的结构校验时间，尤其是做小型机电产品的结构堆叠时，准确的外包络尺寸能帮助设计师提前规划好内部空间，避免后期打样出现装配干涉的问题。很多新手设计师在做这类小型舵机适配的时候，容易忽略出线位的空间预留，把壳体侧面的出线位贴紧其他结构件，导致线材被挤压破损，这个模型里准确还原了出线口的位置和突出尺寸，在装配阶段就能提前检查出线空间是否足够，避免后期出现装配问题。另外壳体表面的定位卡扣细节也做了还原，做结构分析的时候可以参考卡扣的配合尺寸，评估壳体的装配强度，在需要对舵机做改装或者外壳二次设计的时候，这些细节结构能提供准确的参考依据。
