带侧门观察窗的工业集装箱舱室结构

　　做设备集成项目快十年，见过太多户外设备安置的痛点，要么现场做混凝土机房周期长成本高，要么普通彩钢房防护等级不够，风吹雨淋两三年就锈蚀漏雨，设备故障率居高不下。这次做的这个集装箱式舱室结构，就是针对户外工业设备集成、临时作业站点、储能单元安置这类场景做的优化设计，从结构强度到细节预留都踩过之前项目的坑做了调整。

　　先说实际应用里的场景，这类结构现在用得特别广，野外光伏电站的逆变设备舱、工地临时的配电操作间、厂区边缘的辅助设备安置点、甚至临时应急的指挥站点都能用，核心就是依托标准集装箱的运输兼容性，不用做特殊的运输改装，普通平板车、集装箱吊具都能直接转运，到现场落位接好管线就能用，比传统土建机房至少省七成的现场施工周期，后期如果场地调整，还能整体吊装转运，不会像土建结构那样拆了就成建筑垃圾。

　　设计的时候首先卡的是标准海运集装箱的外轮廓边界，长度方向沿用20英尺标准箱的尺寸基准，宽度保持2.438米的标准宽度，高度2.591米，这个尺寸的好处是所有运输环节都不用做超限申报，陆运海运都能走标准集装箱的物流通道，吊装的时候角件位置完全和标准箱一致，现场不用做特殊的吊具适配。底部的承载框架做了加强，常规标准箱底部是适配货运的均匀载荷，这个结构把底部横梁的间距从常规的400mm缩到280mm，横梁用6mm厚的冷弯槽钢，能满足单平米500kg的设备集中载荷，毕竟里面要装变压器、配电柜、储能电池这类自重不小的工业设备，要是底部刚度不够，吊装的时候变形会扯坏内部的管线和设备安装座。

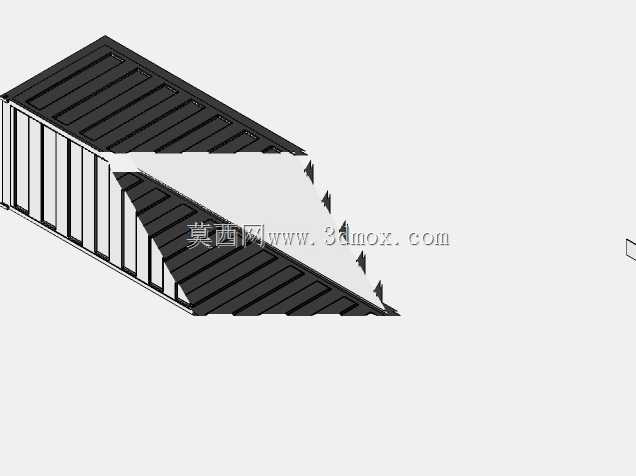

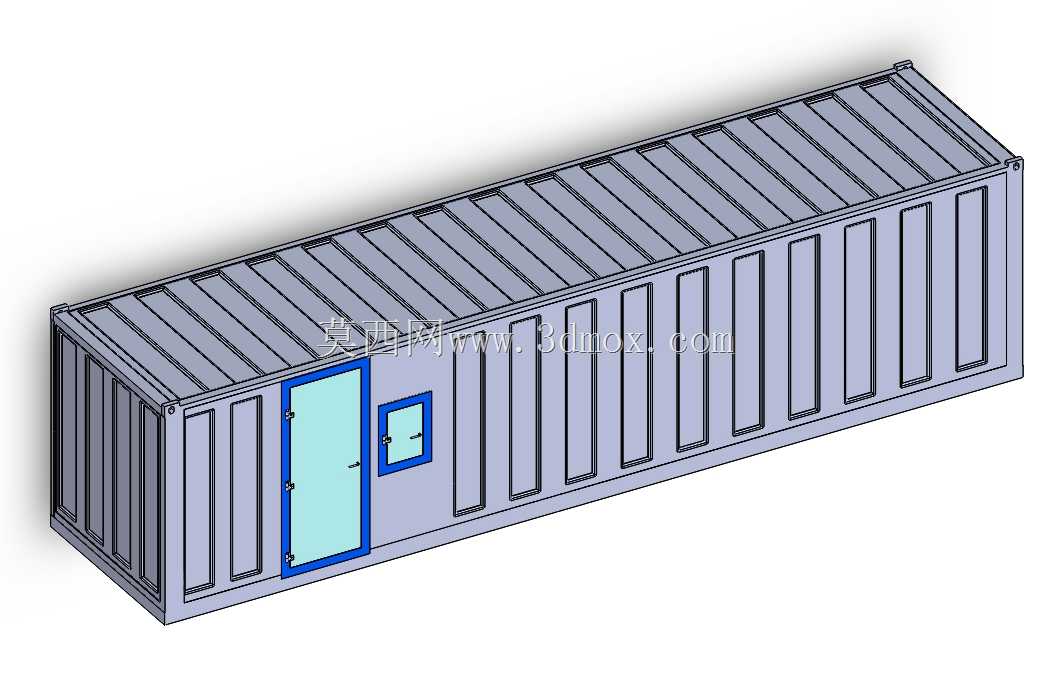

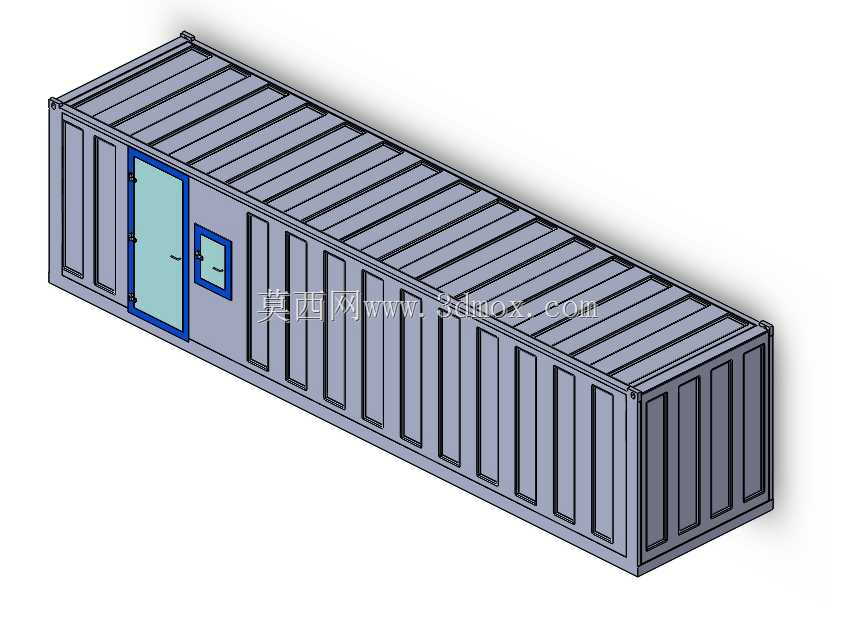

　　侧面的结构没有用全波纹板的设计，在长侧面预留了整扇的设备检修门，门的尺寸做了1.2米宽2.1米高，比常规集装箱的门宽出不少，主要是考虑后期内部设备更换的时候，不用拆整个端面，大型设备模块能直接从侧门推进去。门的密封用了双层三元乙丙胶条，门框周边做了外翻的防水檐，哪怕是暴雨天气，雨水顺着墙面流也不会渗到门缝里，防护等级能做到IP54，户外放置不用额外做防雨棚。门旁边开了一个400*600mm的观察窗，玻璃用的是5mm厚的钢化夹胶玻璃，窗框是铝合金喷塑的，平时不用开门就能观察内部设备的运行状态，比如仪表读数、指示灯状态，减少开门进灰的概率，尤其是在沙尘比较大的西北野外项目，这点特别实用。

　　壁板的结构还是沿用标准集装箱的波纹压型钢板，但是板厚从常规的1.5mm加到了2mm，波纹的深度做了35mm，比普通箱的波纹深5mm，这样侧壁的整体抗风载能力能到12级，沿海台风区域或者西北大风区域使用也不会出现壁板凹陷变形。壁板内部预留了50mm的保温层安装空间，后期可以根据使用场景填充岩棉或者聚氨酯保温层，内壁再衬一层1mm厚的镀锌钢板，既可以保温，也能避免内部设备凝露，要是在东北或者新疆这类冬季极寒区域，还能在壁板里预留电伴热的安装槽，不用后期再打孔破坏壁板结构。

　　顶部的结构做了微坡设计，中间比两边高出30mm，避免顶部积水，顶板的焊缝全部做了满焊之后再打密封胶，之前做项目遇到过顶板点焊的结构，用个两三年焊缝锈蚀漏水，把里面的设备泡坏，这次直接把顶板的拼接焊缝全部做连续焊，之后再做一层沥青基的防水涂层，上面铺防滑的花纹铝板，后期人员上去检修顶部的排风设备或者光伏附件的时候，不会打滑也不会踩坏顶板。顶部四个角的角件保留了标准集装箱的吊装孔，同时在顶部预留了4个M12的安装螺座，后期可以装排风帽、空调外机、小型光伏板这些附件，不用现场在顶板上打孔，破坏防水结构。

　　端面的结构保留了标准集装箱的角柱，端面的壁板上预留了电缆进线的开孔，开孔位置做了橡胶密封护套的安装位，不同直径的电缆都能通过密封护套锁紧，避免雨水或者小动物从进线孔钻进去。内部的安装导轨做了预留，沿着侧壁的高度方向，每隔300mm焊一个M8的安装螺母，后期装设备安装板、线槽、照明灯具的时候，直接用螺栓固定就行，不用再在壁板上打孔焊接，现场安装效率能提不少。

　　之前做同类项目的时候，遇到过门的铰链强度不够，开关几次就下沉变形的问题，这次侧门的铰链用了3个不锈钢重型铰链，每个铰链的承重能到150kg，门上加了三点式的门锁，关闭之后能把胶条压得更严实，密封效果更好。门的下部还预留了通风百叶的安装位，要是内部设备有散热需求，可以直接把百叶装上去，百叶带防虫网和止回阀，平时通风散热，下雨的时候止回阀能自动关闭，避免雨水飘进去。

　　整个结构的焊接全部用气体保护焊，焊渣清理干净之后整体做喷砂除锈，然后喷两层环氧富锌底漆，再喷一层户外聚氨酯面漆，漆膜厚度做到120微米以上，沿海高盐雾区域使用的话，还能再加一层氟碳清漆，防腐年限能到10年以上，比普通彩钢房3-5年的防腐寿命长不少。底部的叉车位也做了保留，除了吊装之外，3吨的叉车能直接从叉车位把整个舱室叉起来转运，短距离移位的时候不用叫吊车，现场调度更灵活。

　　很多人觉得集装箱结构就是个铁盒子，其实真要用来装工业设备，细节上的预留差一点，现场安装的时候就要费很大劲改，要么开孔破坏防腐，要么结构强度不够变形，这个模型把现场能遇到的安装、运输、防护、后期维护的问题都提前在结构上做了预留，不管是做设备集成的结构工程师，还是做模块化建筑的设计人员，都能直接在这个基础上做内部的布局调整，不用从零开始画标准集装箱的基础结构，能省不少前期建模的时间。
